Calcul des radiateurs: déterminer les performances optimales

Le calcul du nombre de radiateurs doit être effectué lors de la conception du système. De cette manière, nous pourrons savoir à l'avance quelle quantité de produits nous devons acheter et comment les organiser mieux pour un chauffage plus efficace.

Des recommandations sur le calcul des paramètres du circuit de chauffage, ainsi que toutes les données nécessaires à cet effet, sont présentées dans notre article.

Émission de chaleur nominale de divers radiateurs

Avant de calculer le nombre de radiateurs, nous devons déterminer quel type d'appareil de chauffage nous allons utiliser. Le fait est que différents modèles de systèmes de chauffage ont leurs propres caractéristiques de transfert de chaleur. Par conséquent, avec les mêmes exigences de performance, nous devrons en acheter et en installer différentes quantités.

En règle générale, les informations sur le transfert de chaleur sont spécifiées dans les spécifications du produit. La principale source d'informations est donc les instructions relatives à un modèle de batterie donné. Cependant, nous fournirons ci-dessous des données de référence qui vous permettront d'effectuer au moins un calcul approximatif.

Faites attention! Avec le terme "transfert de chaleur" dans les documents, on donne souvent la définition de "puissance" ou de "flux de chaleur". Ces termes signifiant approximativement la même chose, vous pouvez donc facilement utiliser les chiffres fournis par le fabricant pour les calculs.

La performance de la batterie de chauffage dépend principalement du matériau à partir duquel elle est fabriquée:

• Les radiateurs en fonte dans ce paramètre sont des outsiders évidents. Ainsi, le taux de transfert de chaleur nominal d'une section du modèle MC140 est d'environ 180 W, mais les valeurs réelles dépassent rarement 60-70 W. Cela est dû au fait qu'au lieu des 90 ⁰C dans les tuyaux, l'eau chauffe rarement au-dessus de 80 ⁰C, de sorte que le calcul des radiateurs en fonte doit être effectué avec une bonne marge.

• Les radiateurs en acier sont caractérisés par des valeurs de 170 à 190 W par section. Il convient de noter que ces types de radiateurs, la perte de chaleur lors du chauffage de la surface même de la batterie ne sera pas aussi importante que dans la fonte. Mais tout en réduisant la température de l'eau dans les tuyaux à 70 ⁰Avec (pas rare) le pouvoir va diminuer beaucoup.
• Les radiateurs en aluminium présentent de très bonnes performances de transfert de chaleur - de 200 à 220 W / section. Sans le prix élevé et la susceptibilité à la corrosion au contact de l'eau polluée, ils pourraient être recommandés en toute sécurité comme solution idéale.
• Le calcul de la puissance des radiateurs assemblés à l'aide de la technologie bimétallique (tuyaux en acier avec dissipateurs de chaleur en aluminium) est généralement basé sur des valeurs similaires à celles des modèles en aluminium.. En moyenne, les performances vont de 150 à 200 W, ce qui suffit pour un chauffage de haute qualité.

Faites attention! Parfois, au lieu de watts, les caractéristiques du produit sont indiquées en calories par heure. Traduire les valeurs est très simple: 1 W = 860 cal / h.

Connaissant la quantité de chaleur émise par la section radiateur, le calcul de la puissance de la batterie de chauffage peut être effectué sans difficulté.

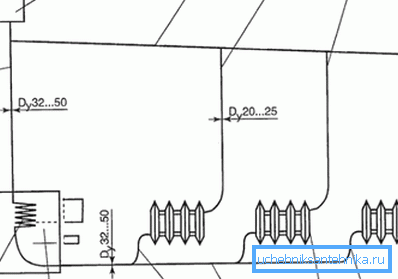

Détermination du nombre de piles

Calcul de la puissance requise

La question du calcul de la batterie de chauffage pour une maison ou un appartement en particulier repose sur la puissance minimale requise pour chauffer la pièce. S'il y a trop de batteries, nous allons trop payer pour le chauffage et faute de radiateurs, nous ne pourrons pas atteindre une température confortable. Par conséquent, nous devons trouver le «juste milieu» de nos propres mains. Cela peut être fait de deux manières.

La première méthode de calcul est extrêmement simple et repose sur une analyse de la surface totale de la pièce:

• S'il y a une fenêtre et un mur extérieur dans la pièce pour laquelle le calcul est effectué, alors pour chaque 10 m² besoin de 1 kW de capacité thermique des batteries.
• S'il y a deux fenêtres ou plus, ou deux murs extérieurs, la capacité minimale est augmentée à 1,3 kW par 10 mètres carrés.

Faites attention! Toutes les valeurs fractionnaires obtenues au cours des calculs sont arrondies. Nous disposerons donc de la réserve de marche nécessaire, ce qui sera très utile soit par froid extrême, soit lorsque la température du liquide de refroidissement diminue.

La deuxième méthode est plus précise.

Le calcul est effectué par la formule W = S * h * 41, où:

• W - dissipation thermique minimale des batteries.
• S est la zone de la pièce.
• h - hauteur du plafond.
• 41 - le facteur de conversion en watts.

Le calcul des sections de radiateurs pour un exemple spécifique sera présenté dans la section suivante.

Exemple de calcul

Donc, pour faciliter la compréhension de toutes les nuances, calculons le nombre de radiateurs à installer pour chauffer une salle climatisée de 5,5 m de long, 4 m de large et 2,75 m de hauteur sous plafond.

Remplacez ces chiffres par la formule et vous obtenez:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (rappelons-nous que l’arrondi est un moyen difficile).

Calculons maintenant le nombre de sections de radiateur pour différents métaux:

• Piles en fonte: 2500/120 = 20.8. Arrondissez à 21.

Faites attention! Pour le calcul, nous prenons la valeur moyenne de 120 W par section pour compenser les pertes dues à une diminution de la température du liquide de refroidissement. De même, nous sous-estimons quelque peu les valeurs nominales des batteries en acier et en aluminium.

• Acier: 2500/160 = 15,6. Pour le stock, nous prenons 16.
• Aluminium et bimétallique: 2500/190 = 13.1. 14 bords devraient suffire.

Il convient également de noter que certains modèles de radiateurs en acier, en aluminium et bimétalliques sont fabriqués sous la forme de monoblocs, c.-à-d. pas par une collection de bords individuels, mais par une construction holistique. Dans ce cas, le calcul doit inclure des informations sur les performances de l’ensemble de l’unité et calculer le nombre requis de telles pièces.

Conclusion

Après avoir effectué le calcul de la batterie en fonction de toutes les règles, nous garantissons que le système que nous équipons sera en mesure d'assurer le maintien du microclimat optimal dans la pièce sélectionnée. Dans ce cas, il n'y aura pas de chaleur en excès, ce qui entraînera des pertes inutiles, ni leur manque. La vidéo jointe à l'article aidera les débutants à comprendre plus en détail les subtilités de la question posée.
