Calcul des sections de radiateurs sur la surface de

Comment calculer le radiateur sur la surface de plancher - résidentielle ou industrielle? Dans cet article, nous allons familiariser le lecteur avec plusieurs algorithmes de complexité variable et présenter des données de référence par commodité. Alors allez.

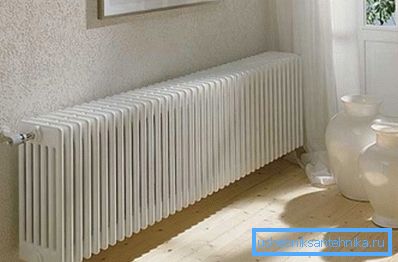

Notre tâche est d'apprendre à calculer les dimensions optimales de l'appareil de chauffage.

Etapes de calcul

En réalité, il n'y en a que deux.

  1. Initialement, le besoin estimé d'espace en énergie thermique.
  2. Ensuite, en fonction de la valeur spécifique du flux de chaleur (par section, par chauffage, etc.), le nombre d'éléments de contour correspondants est calculé.

Spécifiez: sur le réseau, vous pouvez trouver un grand nombre de tables et de calculatrices, déduisant directement le nombre de sections de la zone. Cependant, la précision de ces calculs est généralement faible, car ils ignorent complètement les facteurs supplémentaires qui augmentent ou diminuent les pertes de chaleur.

Calcul de puissance

Schéma 1

Le schéma le plus simple existe dans la SNiP soviétique il y a un demi-siècle: la puissance d'un radiateur de chauffage par pièce est sélectionnée à un taux de 100 watts / 1 m2.

La sélection des radiateurs bimétalliques sur la surface de plancher peut être effectuée, guidée par ce tableau.

L'algorithme est clair, extrêmement simple et inexact.

Pourquoi

  • Les pertes de chaleur réelles sont très différentes pour les étages extrêmes et intermédiaires, pour les appartements d'angle et les pièces situées au centre du bâtiment.
  • Ils dépendent de la surface totale des fenêtres et des portes, ainsi que de la structure du vitrage. Il est clair que les cadres en bois avec deux vitres provoquent une perte de chaleur bien supérieure à celle d'un triple vitrage.
  • Dans différentes zones climatiques, les pertes de chaleur varieront également. À -50 ° C, il faudra évidemment plus de chaleur qu’à +5.
  • Enfin, le choix d’un radiateur en fonction de la superficie de la pièce permet de négliger la hauteur des plafonds; Pendant ce temps, la consommation de chaleur dans les plafonds de 2,5 et 4,5 mètres de haut variera considérablement.
Les hauts plafonds créent une sensation d'espace mais augmentent considérablement le coût du chauffage.

Schéma 2

L'estimation de la puissance thermique et le calcul du nombre de sections de radiateur en fonction du volume de la pièce offrent une précision nettement supérieure.

Voici les instructions pour calculer la puissance:

  1. La quantité de base de chaleur est estimée à 40 watts / m3.
  2. Pour les chambres d'angle, il augmente de 1,2 fois, pour les étages extrêmes - de 1,3, pour les maisons privées - de 1,5.
  3. La fenêtre ajoute 100 watts au besoin de chaleur de la pièce, la porte donnant sur la rue - 200.
  4. Un coefficient régional est introduit. Il est pris égal:
Région Coefficient
Tchoukotka, Yakoutie 2
Région d'Irkoutsk, territoire de Khabarovsk 1,6
Région de Moscou, région de Léningrad 1.2
Volgograd 1
Région de Krasnodar 0.8

Prenons un exemple avec nos propres mains pour trouver le besoin de chaleur dans une pièce d'angle de 4x5x3 mètres avec une fenêtre située dans la ville d'Anapa.

  1. Le volume de la pièce est de 4 * 5 * 3 = 60 m3.
  2. Le besoin fondamental en chaleur est estimé à 60 * 40 = 2400 watts.
  3. Puisque la pièce est angulaire, nous utilisons le coefficient 1.2: 2400 * 1.2 = 2880 watts.
  4. La fenêtre aggrave la situation: 2880 + 100 = 2980.
  5. Le climat clément d'Anapa fait ses propres ajustements: 2980 * 0,8 = 2384 watts.
Sur la photo - hiver dans les environs d'Anapa. Son climat chaud n'implique pas de coûts de chauffage élevés.

Schéma 3

Les deux schémas précédents sont mauvais car ils ignorent la différence entre les bâtiments en termes d'isolation des murs. Pendant ce temps, dans une maison moderne écoénergétique avec isolation externe et dans un atelier de brique avec vitrage monobloc, la perte de chaleur sera, pour le moins que l'on puisse dire, différente.

Les radiateurs pour les locaux industriels et les maisons à isolation non standard peuvent être calculés selon la formule suivante: Q = V * Dt * k / 860, dans laquelle:

  • Q - puissance du circuit de chauffage en kilowatts.
  • V - volume chauffé.
  • Dt est le delta de température calculé avec la rue.

Remarque: la température de la pièce est établie à partir des normes sanitaires ou des exigences technologiques. street est estimé par la température moyenne des 5 jours les plus froids de l’hiver.

  • k - coefficient de réchauffement. Où trouver ses valeurs?
k Description de la salle
0.6-0.9 Isolation extérieure, triple vitrage
1-1.9 Maçonnerie à partir de 50 cm d'épaisseur, fenêtres à double vitrage
2-2.9 Maçonnerie, simple vitrage avec cadres en bois
3-3.9 Chambre non isolée

Dans ce cas, accompagnons également l’algorithme de calcul avec un exemple - nous calculons la puissance thermique que doivent posséder les radiateurs d’une salle de production de 400 mètres carrés, d’une hauteur de 5 mètres, d’un mur de briques de 25 cm et d’un seul vitrage. Cette image est assez typique des zones industrielles.

Admettons que la température de la semaine de cinq jours la plus froide est de -25 degrés Celsius.

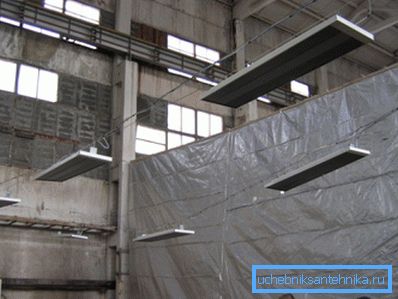

Les locaux industriels se caractérisent par d'importantes pertes de chaleur.
  1. Pour les ateliers de production, la limite inférieure de la température admissible est considérée comme étant égale à +15 ° C. Ainsi, Dt = 15 - (-25) = 40.
  2. Le coefficient d'isolation thermique est égal à 2,5.
  3. Le volume de la pièce est de 400 * 5 = 2000 m3.
  4. La formule se présentera sous la forme Q = 2000 * 40 * 2,5 / 860 = 232 kW (avec arrondi).

Calcul des appareils de chauffage

Les batteries en fonte, en aluminium et bimétalliques, les radiateurs tubulaires en acier, à panneaux et à plaques, ainsi que les convecteurs sont largement utilisés dans les locaux d'habitation pour le chauffage.

Comment déterminer la puissance thermique de chaque appareil?

Pour les panneaux, les convecteurs, les batteries tubulaires non séparables et les plaques, vous ne pouvez vous concentrer que sur les caractéristiques fournies par le fabricant. Ils sont toujours présents dans la documentation jointe ou sur le site Web du fabricant.

Pour les batteries sectionnelles de taille verticale standard (500 mm), vous pouvez vous concentrer sur les valeurs suivantes du flux de chaleur:

  • Section en fonte - 140-160 watts;
  • En aluminium - 180-200;

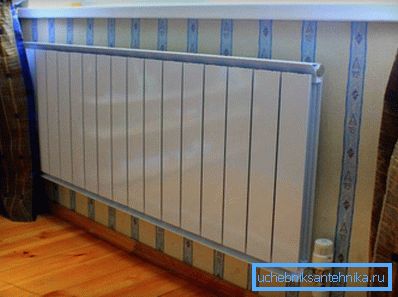

Les piles en aluminium entraînent un transfert de chaleur spécifique.
  • Bimétallique - 170-190.

Point important: la puissance nominale est indiquée pour la différence de 70 degrés entre le radiateur et l'air de la pièce. Si la différence est égale à la moitié, le transfert de chaleur spécifique sera réduit du même montant.

Ainsi, avec la nécessité d'une puissance thermique de 2,3 KW, le radiateur en aluminium (200 W / section) devrait avoir 2300/200 = 12 sections (arrondies).

Cas particulier

Les radiateurs de chauffage typiques pour les locaux industriels sont des registres tout en acier soudés. Le faible prix du matériau, associé à une résistance élevée, le rend beaucoup plus attrayant que d'autres solutions.

Leur puissance peut être calculée par l'algorithme suivant:

  • Pour un seul tuyau horizontal, il est égal à Q = 3.14xD * L * 11,63 * Dt, où D est le diamètre du tuyau en mètres, L est sa longueur en mètres et Dt est le delta de température entre la pièce et le liquide de refroidissement.
  • Dans un registre horizontal à plusieurs sections, le facteur 0,9 est utilisé pour calculer les sections à partir de la seconde.

Ainsi, un enregistreur à section unique de dix mètres de diamètre 250 mm, chauffé à la vapeur surchauffée (20 ° C) et à une température ambiante de 15 ° C, donnera 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16 889 watts de chaleur.

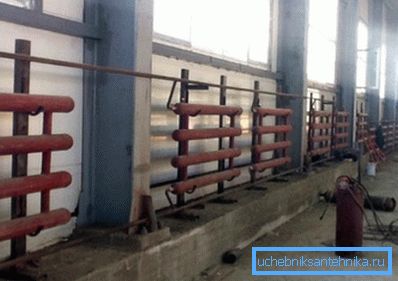

Chauffage industriel. Les registres entièrement soudés sont utilisés comme appareils de chauffage.

Conclusion

Comme vous pouvez le constater, les schémas de calcul appliqués sont relativement simples et assez compréhensibles, même pour une personne qui est loin de concevoir des systèmes de chauffage. Comme d'habitude, des informations thématiques supplémentaires sont disponibles dans la vidéo de cet article. Des succès!
