Calcul du chauffage du chalet: sélection, types d'appareils

Avec la nouvelle construction ou les réparations majeures d'une maison de campagne est très important la question de son chauffage. Cela dépend du confort de la vie dans un bâtiment pendant la saison froide. Sur cette base, il est nécessaire de procéder à un calcul compétent du système de chauffage du chalet.

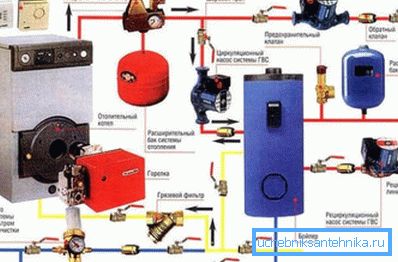

Sous ce réseau, les experts comprennent l'ensemble des périphériques, à savoir:

• générateur de chaleur;
• pipeline;
• des pompes;
• appareils automatiques;
• des dispositifs supplémentaires destinés à acheminer la chaleur vers les pièces à vivre.

La fiabilité et l'efficacité du système dépendent principalement de son installation correcte, du calcul compétent du nombre de batteries et de leurs sections, des schémas de réseau, etc.

Choix compétent de générateur de chaleur

Les générateurs de chaleur peuvent fonctionner sur:

• gaz;
• l'électricité;
• combustible liquide;
• combustible solide.

Faites attention! Lors de leur choix, plusieurs facteurs doivent être pris en compte. C'est l'efficacité du dispositif de transfert de chaleur, la facilité d'utilisation, le prix d'un type particulier de combustible dans votre région.

Types d'appareils

1. Ainsi, les appareils électriques ont un rendement élevé. Cependant, ils ne sont pas très répandus en Russie, en raison du coût élevé de l’énergie électrique et des interruptions fréquentes de son alimentation. Les chutes de tension régulières sont également importantes, ce qui entraîne des dommages matériels.
2. Les unités de fuel ne sont pas écologiques..
3. Les analogues de combustible solide, en raison de leurs caractéristiques de conception, ne peuvent pas être équipés d'une automatisation pratique. Par conséquent, ils nécessitent la présence d'un opérateur qui doit régulièrement alimenter son four en combustible (jusqu'à 4 fois par jour). Le niveau de transfert de chaleur d'un tel appareil est cyclique. Il peut fluctuer de 3 à 5 ° par jour.
4. Il existe deux méthodes pour compenser les inconvénients d’une chaudière à combustible solide.. Il est possible d'intégrer un accumulateur de chaleur (réservoir de stockage) d'une capacité de 2/10 m3 dans le circuit de chauffage. Ou prolonger la période de combustion du combustible, augmentant ainsi son retour d'énergie et réduisant le nombre de fours. Cela peut être fait à l'aide de dispositifs (ballons thermiques, par exemple) qui réduisent l'apport d'oxygène à la chaudière.
5. Quand un bâtiment est alimenté en gaz, une chaudière à gaz sera la solution la plus pratique et la plus économique. Les modèles modernes de tels dispositifs présentent un haut niveau de sécurité et d'efficacité (90/95%). Grâce au transporteur d’énergie à bas prix, vous économiserez jusqu’à 30% des sommes allouées à l’approvisionnement en carburant de l’unité.

Faites attention! Si vous avez la possibilité d’attribuer une pièce séparée à la chaufferie, vous pouvez choisir un appareil de chauffage avec une chambre de combustion ouverte. Ces unités sont moins chères. Si cette possibilité n'existe pas, achetez un analogue avec une chambre de combustion fermée.

Unité de puissance

L'efficacité de la chaudière affecte l'efficacité du chauffage et le confort du régime de température dans la maison. Si la puissance est insuffisante, il fera froid dans les chambres. À des taux excessivement élevés, l'appareil consommera beaucoup de carburant.

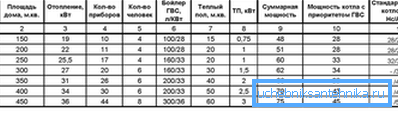

En calculant la puissance de chauffage du chalet, prenez en compte:

• la zone de la pièce (S);
• capacité unitaire spécifique par 10 m3 de salle (Wу).

Le dernier paramètre est ajusté par un coefficient qui varie en fonction de la région où se trouve le site.

Ainsi, la densité de puissance est:

• pour le sud de la Russie - 0,7 / 0,9 kW;
• pour les régions centrales du pays –1,2 / 1,5 kW;
• pour le nord de la Fédération de Russie - 1,5 / 2 kW.

La puissance requise de l'unité (Wк) est calculée par la formule suivante: Wк = S • Wу: 10.

En conditions de vie, pour faciliter les calculs, la valeur moyenne de la puissance spécifique absorbée par unité est souvent utilisée. Sur cette base, la performance requise de la chaudière est choisie, à raison de 10 kilowatts par pièce de 100 m2.

Schéma du système

1. La disposition du système de chauffage dépend de la superficie du chalet. Sa contrepartie gravitationnelle (circulation naturelle du liquide de refroidissement) ne permet pas de chauffer efficacement un bâtiment de plus de 100 m2. Ceci est dû à la faible inertie thermique du réseau.

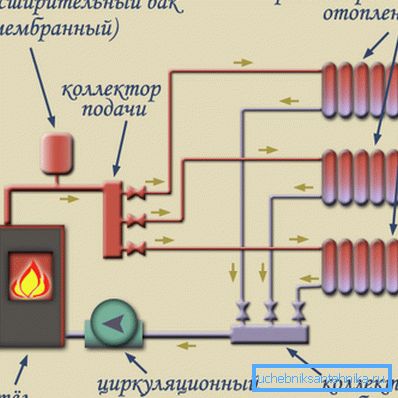

2. Pour un cottage en vrac, vous devez choisir un système à circulation forcée. Elles sont réalisées à l'aide de pompes qui poussent le liquide de refroidissement et accélèrent son écoulement le long des contours.
3. Afin de prolonger la durée de vie de l'unité, celle-ci peut être montée sur la branche de retour des tuyaux provenant des batteries vers la chaudière. Ainsi, vous économiserez la pompe de l’action du liquide de refroidissement très chaud.

Faites attention! En hiver, les pompes fonctionnent presque sans arrêt. Sur cette base, l'appareil que vous avez acheté doit être fiable, durable, silencieux et consommer peu d'énergie. De nombreuses chaudières modernes disposent déjà de pompes intégrées.

Caractéristiques du pipeline

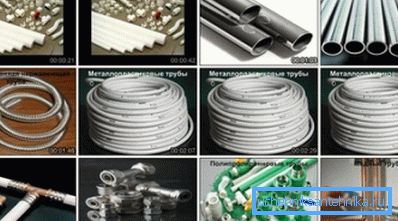

Les tuyaux de chauffage sont divisés en deux grands groupes, ils peuvent être:

• métal: acier noir, galvanisé, acier inox, cuivre;
• plastique: polyéthylène, polypropylène, combiné (aluminium + plastique).

A propos des types de tuyaux

Vous trouverez ci-dessous certaines des caractéristiques de ces produits.

1. Les tuyaux d'acier noirs rouillent. De plus, lors du montage de tuyaux avec leurs propres mains, une soudure est nécessaire.
2. Les produits galvanisés sont épargnés par ces inconvénients. Ils ne corrodent pas, vous pouvez les connecter avec des raccords filetés.
3. Si vous décidez de masquer le réseau dans les murs, la meilleure option consiste à utiliser des tuyaux en cuivre. Ils sont couplés dans le système avec une brasure contenant de l'argent, en utilisant une soudure à haute température.

De tels produits peuvent supporter des pressions allant jusqu'à 200 atmosphères et des températures de liquide de refroidissement allant jusqu'à +200 degrés. Leur utilisation garantit la durabilité et la fiabilité du pipeline pendant plusieurs décennies. Inconvénients des produits - le coût élevé et l'installation complexe.

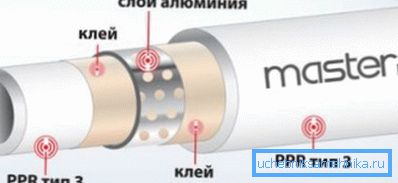

1. Les inconvénients des produits métalliques manquent de contreparties en polymère. Les plus fiables d'entre eux sont les tuyaux en aluminium thermoplastique. Ils se composent des couches supérieure et inférieure, entre lesquelles une feuille d'aluminium collée.

Les principaux avantages de ces tuyaux:

• haut niveau de force;
• protection contre la diffusion de l'oxygène, qui prolonge la durée de vie du réseau et le protège de la corrosion;
• petite quantité de résistance hydraulique;
• anti-statique;
• facilité d'installation;
• croissance lente des dépôts sur les murs intérieurs et leur insignifiance.

Les conduites en métal-plastique peuvent être installées sans soudure, en utilisant des connexions filetées. Cette circonstance simplifie et réduit le coût du travail de montage.

1. Pas de produits moins fiables en polypropylène réticulé. Ils peuvent supporter un chauffage prolongé jusqu'à +100 degrés.

Types de câblage

Le nombre de tuyaux nécessaires à la configuration du système de chauffage dépend du type de câblage choisi.

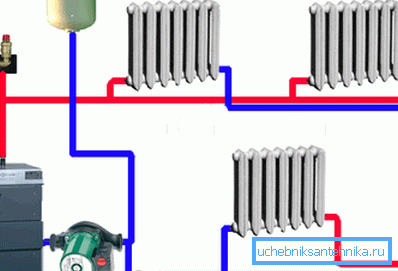

1. Le système à deux tuyaux permet de chauffer efficacement même de très grandes pièces. Si le système est équipé de thermostats, il sera possible de régler les conditions de température dans toutes les pièces séparément.

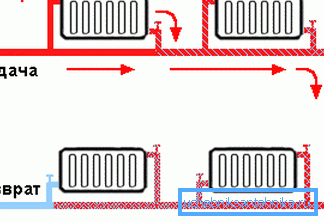

1. Les principaux avantages d'un système de chauffage monotube sont la simplicité de conception, la facilité et le faible coût d'installation.

Calcul des appareils de chauffage

Le transfert d'énergie du liquide de refroidissement aux pièces est effectué par des appareils de chauffage.

Il en existe de tels types:

• contreparties convectives ou côtelées;
• appareils à rayonnement, ils sont représentés par des émetteurs infrarouges;
• dispositifs de convection par rayonnement (radiateurs de toutes sortes).

Dans notre pays, le plus commun des appareils de chauffage - radiateurs sectionnels.

L'instruction avertit qu'avant de les installer, il sera nécessaire de calculer le nombre de sections nécessaires pour chaque pièce.

1. Pour les calculs, vous devez connaître l'efficacité thermique d'une section de radiateur. Il est divisé par 100. Il existe un autre moyen: déterminer quelle zone peut être chauffée par une section. Et puis, connaissant la surface de la pièce entière, il est facile de faire les calculs nécessaires.
2. Standard est considéré comme la hauteur des pièces 2,7 m.
3. Donnons un exemple. La puissance calorifique de la section est égale à 190 W (cela est toujours indiqué par les fabricants). En divisant cette valeur par 100, nous obtenons une surface de 1,9 m2 pouvant être chauffée par une section. Par conséquent, pour une pièce de 20 m2, un radiateur composé de (20: 1,9) 10,52 éléments sera nécessaire et arrondi - à partir de 11.
4. Lorsque la pièce a accès au balcon ou est terminée, il est souhaitable d’augmenter le nombre de sections de 2/3.

Conclusion

Si vous souhaitez créer un système de chauffage efficace dans votre chalet, vous devrez calculer soigneusement tous ses paramètres. Les calculs pour les locaux d'habitation ne sont pas si compliqués et vous pouvez les faire vous-même. La vidéo de notre article vous aidera à cela.
