Calcul du nombre de radiateurs de chauffage par mètre carré:

Cet article concerne le nombre de carrés pour lesquels une section de radiateur est conçue. Nous déterminerons comment calculer le nombre de sections avec une zone connue de la pièce et déterminerons quels facteurs supplémentaires affectent la demande de chaleur d'une maison ou d'un appartement.

Calcul de surface simple

Option 1

En première approximation, le nombre de radiateurs par mètre carré peut être calculé à l'aide du schéma le plus simple: une section chauffe 2 m2 d'espace habitable. Par conséquent, pour une pièce de 20 m2, il y a suffisamment de batterie dans dix sections.

L'instruction est extrêmement simple, abordable et donne des résultats extrêmement inexacts. Les raisons?

S'il vous plait:

• Selon le SNiP soviétique pour une zone climatique tempérée, la puissance de radiateur par mètre carré devrait être égale à 100 watts. Permettez-moi de vous demander, cher lecteur: pour quelle partie de la Russie caractérise-t-il un climat tempéré? Clairement pas pour tous, n'est-ce pas?

Référence: la consommation de chaleur à travers les structures enveloppantes avec la même structure d’isolation est proportionnelle à la différence de température avec la rue. À +20 dans la pièce, le besoin de chaleur pour la température extérieure à 0 et à -40 variera exactement trois fois.

• Le schéma de calcul donné implique que la section de radiateur donne 200 watts de chaleur. Pendant ce temps, ce transfert de chaleur n’est typique que des radiateurs en aluminium et bimétalliques à une température de liquide de refroidissement de 90 degrés. Convenez que le nombre de carrés par section de radiateur en aluminium chauffés dans des conditions idéales sera assez audacieux pour s’appliquer à tous les types d’appareils de chauffage.

Option 2

Nous obtiendrons un résultat plus précis si nous divisons les calculs en deux étapes:

1. Dans un premier temps, nous calculons les besoins en chaleur de la pièce en tenant compte de la zone climatique;
2. Ensuite, nous trouvons le nombre requis de sections d'appareils de chauffage, en tenant compte de leur transfert de chaleur réel.

Le besoin de chaleur par mètre carré pour différentes zones climatiques est le suivant:

Mais les valeurs moyennes du transfert de chaleur de différents appareils de chauffage pour la température du liquide de refroidissement sont de +90 et la température ambiante de +20:

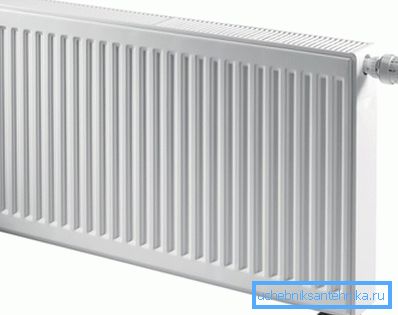

Pour clarifier: le calcul des radiateurs de chauffage en acier sur la quadrature d'une pièce en utilisant la puissance nominale assignée donnera un résultat quelque peu précis uniquement pour les appareils à sections tubulaires. Dans le cas des radiateurs à panneaux et des convecteurs chauffants, vous pouvez vous fier uniquement aux caractéristiques de leur passeport.

Prenons, à titre d’exemple, vos propres calculs pour les radiateurs en acier par mètre carré et pour toute la surface utile d’une pièce de 20 mètres à Yakoutsk.

• Une section d'une batterie tubulaire est capable de chauffer une pièce de 120/200 = 0,6 m2.
• La demande totale de chaleur pour la pièce sera de 20 * 200 = 4000 watts, ce qui correspond à 4000/120 = 33 sections (arrondies).

Calcul par volume

Dans certains cas, la question de savoir combien de sections de radiateur par mètre carré sont nécessaires au chauffage n’a absolument aucun sens.

Quand exactement

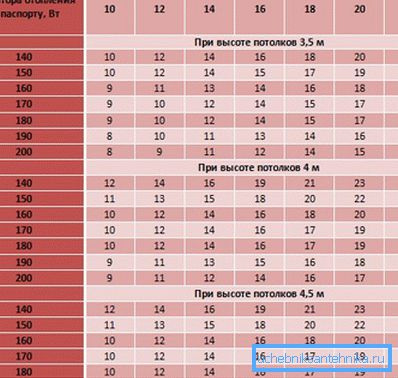

1. Avec hauteur de plafond non standard. Le chauffage réchauffera tout le volume de l'habitation; Vous conviendrez que ce volume sera sensiblement différent avec une hauteur de plafond de 2,5 et 4,5 mètres.


2. Avec la qualité de l'isolation, très différente de celle recommandée par les codes du bâtiment domestiques. La valeur de 100 watts / m2 était pertinente pour les projets typiques de maisons de l’ère soviétique; Les bâtiments modernes et économes en énergie, même avec une hauteur de plafond standard, ne nécessitent pas plus de 60 W / m2.

Option 1

Le premier schéma de calcul convient aux pièces avec des hauteurs de plafond non standard et une isolation standard.

• Une puissance thermique de 40 watts est absorbée par mètre cube de volume de la pièce;
• Pour les pièces de coin et de bout dans un immeuble, un facteur de 1,2 est utilisé, pour les étages extrêmes, 1,3, pour les maisons individuelles individuelles, 1,5;
• La fenêtre ajoute 100 watts à la perte de chaleur, la porte menant à la rue - 200;

• Un coefficient régional est introduit (0,7 - 2,0 selon la zone climatique).

Calculons une fois de plus le besoin de chaleur dans notre pièce à Yakoutsk, en précisant que la hauteur du plafond est de 3,2 mètres, que la pièce se trouve au premier étage et qu'elle a deux fenêtres.

1. Le volume d'une surface de 20 m2 sera de 20 * 3.2 = 64 m3.
2. Multipliez le volume sur la base 40 watts / m3: 64 * 40 = 2560.
3. Le premier étage augmente les pertes de chaleur par le plafond: 2560 * 1,3 = 3328.
4. Deux fenêtres ajoutent 200 watts à cette valeur. 3328 + 200 = 3528.
5. Le climat de Iakoutsk (la température moyenne en janvier est de -38 ° C) oblige à utiliser la valeur maximale du coefficient régional: 3528 * 2 = 7056.

En comptant cette puissance dans le nombre de sections de batteries en aluminium, nous allons arriver à un état de légère panique: pour le chauffage, vous avez besoin de 35 sections! Et c'est dans des conditions parfaites.

Option 2

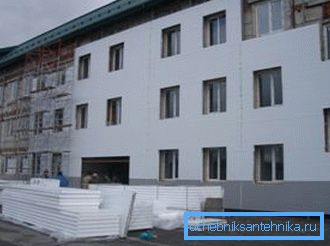

En pratique, si la puissance thermique est calculée en quadrature, les radiateurs de chauffage seront trop importants pour la surface de la pièce. Le prix élevé de l’énergie incite les constructeurs à améliorer la qualité de l’isolation thermique des bâtiments.

Pour les pièces avec des plafonds de hauteur arbitraire et une isolation non standard, la formule suivante est utilisée pour calculer le rendement thermique:

Q = V * Dt * k / 860.

En cela:

• Q - puissance en kilowatts;
• V - volume en mètres cubes;
• Dt est la différence de température calculée avec la rue (le delta entre le niveau sanitaire de la température ambiante et le minimum moyen d'hiver);
• k - coefficient du degré de réchauffement.

Les valeurs de k sont prises égales:

• Pour les bâtiments dotés d'un triple vitrage à faible consommation d'énergie et d'un manteau d'extérieur en mousse ou en laine minérale - 0.6-0.9;
• Pour une maison en brique avec une épaisseur de paroi de 500 mm et un double vitrage - 1-1.9;
• Pour les bâtiments en brique d'une épaisseur de paroi de 250 mm et les fenêtres à simple vitrage - 2-2,9;

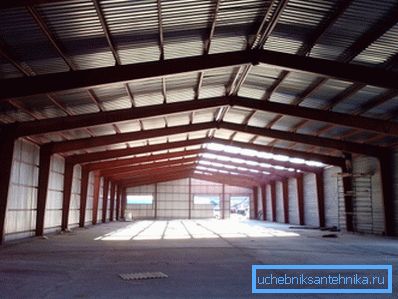

• Pour les bâtiments non isolés - 3-4.

Pour nos conditions:

1. Le volume de la pièce que nous avons déjà calculé est de 64 m3;
2. Dt = 22 - (-41,5) = 63,5 ° C;
3. Le coefficient d'isolation thermique de toutes les nouvelles maisons construites dans les conditions du Grand Nord peut être pris en toute sécurité à un niveau égal à 0,6 - 0,8.
4. Le calcul prend la forme Q = 64 * 63,5 * 0,6 / 860 = 2,84 kW.

Conclusion

Lequel des schémas de calcul semblera au lecteur le plus approprié à ses conditions est à lui. Des informations thématiques supplémentaires peuvent être obtenues en visionnant la vidéo ci-jointe dans cet article. Des succès!
