Capteurs solaires pour le chauffage domestique - économies

L’homme a toujours essayé d’utiliser au maximum les sources d’énergie renouvelables. Les barrages sont construits sur des rivières, l’énergie éolienne est utilisée et, dans les régions ensoleillées, la lumière du soleil peut être une bonne source d’énergie. Beaucoup sont attirés par le fait que cette énergie est pratiquement gratuite - il suffit de dépenser de l'argent pour l'installation d'équipements appropriés et la maintenance périodique.

Types de capteurs solaires

On sait de manière fiable que la Terre reçoit en moyenne autant d’énergie solaire par jour que toute l’humanité ne dépense au mieux par an. Malheureusement, la plus grande partie de cette énergie est gaspillée. L'utilisation de collecteurs vous permet de rediriger au moins une partie de l'énergie absolument gratuite vers vos besoins.

De tels dispositifs peuvent être utilisés, par exemple, pour un simple chauffage de l'eau de la piscine extérieure, mais le chauffage de la maison avec des capteurs solaires devient de plus en plus réel.

Faites attention! Les collecteurs ne sont pas encore en mesure de fournir 100% des besoins en chaleur de la maison, en particulier si la maison est dans des conditions climatiques difficiles. Par conséquent, ils sont le plus souvent utilisés conjointement avec des systèmes de chauffage plus familiers.

Avant de penser au système de chauffage du collecteur n'est pas superflu pour se familiariser avec leurs types principaux.

Allouer:

• capteurs de chaleur à vide - sont considérés comme les représentants les plus parfaits de cette classe d'appareils. La conception utilise des tubes scellés creux remplis de liquide bouillant. Lorsqu'il est chauffé au soleil, le liquide bout, s'évapore et est transféré dans la partie supérieure du tube, où il dégage de la chaleur pour le liquide de refroidissement. Dans ce cas, le gaz entre à nouveau dans l'état de liquide et s'écoule vers le bas, le cycle se répète;

Faites attention! Un collecteur à vide pour caloduc coûte cher, mais ça vaut le coup. Outre sa grande efficacité, il diffère également par sa résistance aux dommages, le fait est que les tubes fonctionnent indépendamment les uns des autres et que, si l'un d'entre eux se dépressurise, le reste fonctionnera toujours.

• collecteur plat - L'asborber (élément absorbant) ressemble dans ce cas à une plaque. La puissance de l'appareil dépend de la taille de la plaque. L'élément absorbant la lumière transmet l'énergie accumulée au liquide de refroidissement. Le mode de fonctionnement le plus efficace est considéré comme celui dans lequel le liquide de refroidissement doit être chauffé à une température de 20 à 40 ° C supérieure à la température extérieure.

Le chauffage sur des capteurs solaires sera plus efficace dans le cas de modèles à vide. Le fait est que la conception des tubes vous permet de diriger les rayons du soleil sous un angle de 90? dans la chambre à air, même le matin et le soir. Les collecteurs plats travaillent actuellement moins efficacement.

Le seul inconvénient des appareils à vide peut être considéré comme le coût. Dans ce cas, le coût ponctuel de l'installation du système de chauffage sera plus élevé, par contre, la réparation des capteurs plats sera beaucoup plus onéreuse, car vous devez changer la plaque entière et non un tube séparé.

Nous devons également mentionner les dispositifs dans lesquels l’air est utilisé comme liquide de refroidissement. Le capteur solaire d'air destiné au chauffage de grandes surfaces ne fonctionnera pas, car la conductivité thermique de l'air est faible par rapport à celle de l'eau.

Le maximum que ces collectionneurs puissent faire est de créer du confort dans une petite pièce, par exemple un petit atelier. Dans ce cas, les ventilateurs servent de l'air chauffé dans la pièce et il n'est pas nécessaire de dépenser de l'argent pour l'installation d'un système de chauffage traditionnel.

Utilisation d'un capteur solaire pour le chauffage domestique

Malgré les différences de conception, tous les collecteurs sont utilisés dans le même but. Le principe de fonctionnement des systèmes de chauffage utilisant l’énergie solaire n’est également pas très différent: l’énergie solaire est transférée au liquide de refroidissement (le plus souvent de l’eau est utilisée) et le liquide chauffé est acheminé plus avant dans le circuit de chauffage.

Le principe de fonctionnement du système de chauffage utilisant des capteurs solaires

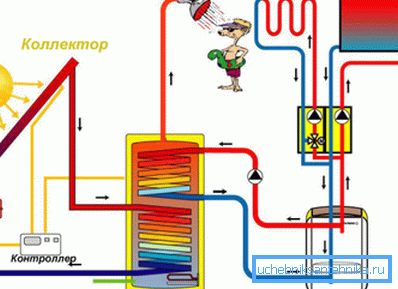

Le chauffage par capteurs solaires peut être, à la fois naturel et à circulation obligatoire. Dans le premier cas, le liquide de refroidissement se déplace en raison de la différence de température entre les canalisations d'alimentation et de refoulement. Dans le second cas, la pompe de circulation résout tous les problèmes liés au mouvement de l'eau autour du circuit.

Faites attention! Le système de circulation naturelle est complètement indépendant de l'alimentation. Cela peut être un facteur décisif pour les maisons de campagne situées dans des zones inaccessibles.

Les systèmes à circulation naturelle se caractérisent par les caractéristiques suivantes:

• le réservoir d'accumulation est installé nécessairement au-dessus du niveau du collecteur lui-même;
• la sortie supérieure de l'échangeur de chaleur est le point de raccordement du tuyau d'alimentation, la plus basse est le retour;
• En plus d'une faible circulation, il est à noter que dans ce cas, le risque d'embouteillage est élevé.

S'il n'y a pas de problème d'alimentation, vous pouvez utiliser un capteur solaire pour chauffer vous-même dans un système à circulation forcée. Le fonctionnement d'un tel système est différent en ce que, lorsqu'il atteint une certaine température du liquide de refroidissement, il s'éteint simplement.

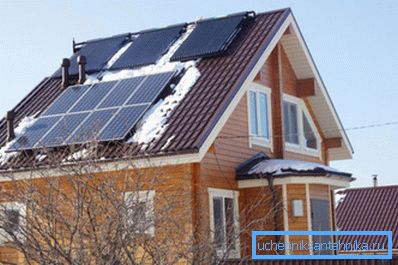

Pour ce faire, des capteurs sont installés pour surveiller la température de l'eau dans les endroits où le tuyau d'alimentation et le tuyau de retour sont connectés à l'échangeur de chaleur. Que des capteurs solaires à vide soient utilisés pour le chauffage ou des modèles plats classiques, un tel système ne peut pas chauffer une habitation; il est donc recommandé de l'utiliser en complément du chauffage au gaz ou électrique, par exemple.

Collectionneur fait maison

Strictement parlant, même un baril peint en noir avec de l'eau peut être considéré comme le capteur le plus simple, car il convertit l'énergie solaire en chaleur et la transfère au liquide de refroidissement. Il est clair que dans ce cas l'efficacité sera minime et une telle solution ne convient que pour une douche à la datcha.

Cependant, il est facile pour quiconque de fabriquer un collecteur pouvant être utilisé pour chauffer un logement et fournir de l’eau chaude. Des compétences spéciales ne sont pas nécessaires, à l'exception de la compétence pour travailler avec la machine à souder.

Le chauffage à faire soi-même par capteur solaire comprendra les éléments suivants:

• boîte isolée, elle pourra accueillir un radiateur;
• aquacamera - nécessité de créer une pression dans le système;
• réservoir d'eau - entraînement;
• des tuyaux.

Le système est assemblé dans l'ordre suivant:

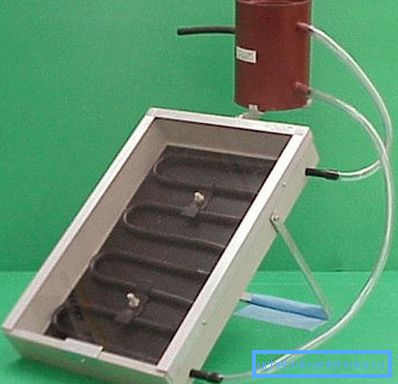

• d’abord, la boîte est faite, des planches ordinaires lui conviennent, et le fond peut être renforcé avec plusieurs barres. Les fentes sont isolées de toutes les manières possibles. Au bas de la boîte, il doit y avoir une feuille de métal noire, un radiateur (également peint en noir) est placé dessus, le tout recouvert d’un verre transparent et placé sur le toit;

• dans le grenier se trouvent un réservoir et une chambre d’aquarium, qui se trouvent à environ 1 mètre au-dessus du réservoir;
• alors le système est connecté par des tuyaux.

Pendant le fonctionnement, l'eau chauffée dans le radiateur monte et pénètre dans le réservoir par les tuyaux, déplaçant l'eau froide. L'eau froide au contraire - tombe dans le radiateur.

Faites attention! Aquakamera remplit une autre fonction: il ne permet pas de mélanger avec de l’eau chaude et froide.

Un tel capteur solaire en hiver peut difficilement être utilisé pour le chauffage. C’est plutôt un bon moyen de réduire de manière significative le coût du paiement de l’eau chaude. Si vous le souhaitez, il peut être utilisé pour soulager légèrement le système de chauffage principal.

Résumant

Capteurs solaires - tentative d'une personne d'utiliser une source d'énergie renouvelable dans la vie quotidienne. De telles solutions ne sont pas encore capables de fournir 100%, par exemple, le chauffage d'un logement, mais peuvent être utilisées pour réduire les coûts de chauffage d'environ 40 à 60%. Considérant que l’énergie thermique est absolument gratuite, il n’est pas surprenant que les capteurs solaires soient populaires (voir également l’article «Réparation de la ventilation: caractéristiques et recommandations des maîtres).

La vidéo montre le travail d'un collectionneur fait maison.
