Caractéristiques des radiateurs de chauffage en fonte: types

Le poids et les dimensions des radiateurs de chauffage en fonte dépendent principalement du nombre de sections dans un appareil, mais ces mêmes sections peuvent également différer radicalement les unes des autres, dans la mesure où il s'agit d'un, de deux ou de trois canaux.

Cependant, malgré leur encombrement, les batteries en fonte sont très demandées pour les systèmes à eau de chauffage centralisé, car elles correspondent parfaitement aux paramètres nécessaires au transfert de chaleur et à la durabilité lors de tout saut éventuel de la pression du caloporteur.

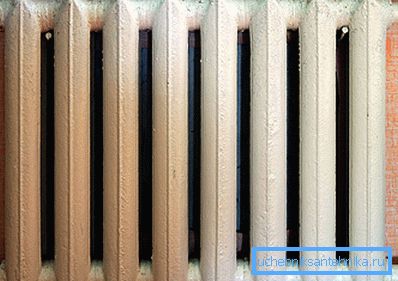

La taille du radiateur en fonte dépend du nombre de sections.

Il s’agit de ces dispositifs, des connaissances, probablement, de tous les citoyens russes ayant atteint l’âge conscient, et nous en discuterons, et nous vous montrerons également une vidéo dans cet article.

Radiateurs en fonte

Le radiateur en fonte est un appareil de chauffage à colonne à convection et à rayonnement assemblé à partir de plusieurs sections. Il a été inventé par Franz San Galli en 1857.

Types et dessins

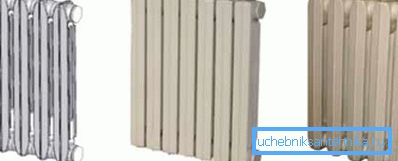

Vue générale des instruments (de gauche à droite): a) canal unique; b) deux canaux; c) trois canaux
  • Comme nous l’avons déjà dit, le poids d’un radiateur en fonte et son volume dépendent directement du nombre de sections, ainsi que du nombre de canaux dans une seule section de cet appareil.. Par exemple, nous considérons de tels appareils de chauffage de la série FM, qui sont fabriqués conformément aux exigences de GOST 8690-94. Tous sont conçus pour être installés en tenant compte de la profondeur de l’ouverture sous la fenêtre, c’est-à-dire aux petites, moyennes et grandes profondeurs, qui peuvent être remplies en fonction du nombre de colonnes dans les sections.
  • Les appareils de chauffage de la série FM sont conçus pour les systèmes de chauffage à eau centralisés dans les bâtiments résidentiels, publics et industriels avec une pression de travail minimale de 1,2 MPa (12,236 atm) et une pression de test (test) de 1,8 M Pa (18,354 atm) et une température de l’eau ne dépassant pas 150 ° C (leur prix est le plus abordable).
La batterie en fonte peut comporter 10 sections ou plus
  • Bien entendu, le poids des radiateurs en fonte dépendra également des sections., ils sont fabriqués en fonte grise sablo-argileuse par la méthode d’injection, ce qui permet à l’appareil de résister à des performances stables pendant environ 40 ans ou plus.
  • La fonte est un métal assez résistant à un caloporteur de faible qualité., c'est-à-dire que l'eau peut avoir une teneur élevée en sels, alcalis et rouille, mais elle est poreuse, ce qui contribue à la rétention de divers éléments et à la sédimentation de la boue. Les batteries doivent donc être lavées régulièrement.

L'ensemble complet d'un appareil de chauffage en fonte comprend également deux bouchons latéraux (filetage à gauche G 1?), Ainsi que deux futorki ou, comme on les appelle, par des bouchons (G 1? Filetage à droite) et un trou avec un filetage à gauche G? pour raccords de caloduc. Lors de l'assemblage des sections, des écrous en acier et des joints en caoutchouc résistant à la chaleur sont utilisés conformément au TU 38.105376-92.

Rinçage de la batterie avec une pompe spéciale

Note L'un des facteurs les plus négatifs qui puissent caractériser de tels appareils de chauffage est le poids du radiateur en fonte et son long chauffage. C'est pourquoi, à proprement parler, il n'est pas utilisé dans les systèmes de chauffage autonomes - coûts élevés des chaudières pour tout type de combustible. Mais en même temps, il dégage de la chaleur pendant une très longue période, ce qui permet d'allumer des pompes pour la circulation de l'eau moins souvent. Par conséquent, de telles batteries sont presque idéales pour les systèmes centralisés.

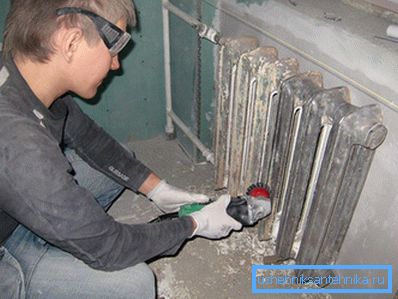

Sur la photo - nettoyage de la vieille peinture

Nom du paramètre de section Affichage numérique
FM1-70-300 FM1-70-500 FM2-100-300 FM2-100-500 FM3-120-300 FM3-120-500
Nombre de canaux Canal unique rectangulaire Rectangulaire à deux canaux Trois canaux rectangulaires
Masse (kg) 3.3 4.8 4,5 6.3 4.8 7,0
Volume (l) 0,66 0,9 0,7 0.95 0.95 1,38
Surface de chauffage (m2) 0,103 0,165 0,148 0,207 0,155 0,246
Débit calorifique (kW) 0,075 0,110 0,1009 0,1426 0,1083 0,1568
Hauteur de montage (mm) 300 500 300 500 300 500
Hauteur (mm) 370 570 372 572 370 570
Profondeur (mm) 70 70 100 100 120 120
Largeur (mm) 80 80 80 80 90 90

Tableau: caractéristiques techniques d'un radiateur en fonte pour un, deux et trois canaux

Désignation FM-1 Nombre de sections (pcs) Débit calorifique (kW) Consommation spécifique de matériaux (kg / kW) Poids (kg) Surface de chauffe (? T = 70 ° C), КМ Longueur du radiateur (mm)
FM1-70-500-1,2-2 2 0,22 48.64 10.7 0,396 178-184
FM1-70-500-1,2-3 3 0,33 47,58 15.7 0,594 258-265
FM1-70-500-1,2-4 4 0,44 47.05 20.7 0,792 338-346
FM1-70-500-1,2-5 5 0,55 46,73 25,7 0,990 418-427
FM1-70-500-1,2-6 6 0,66 46,52 30,7 1 188 498-508
FM1-70-500-1,2-7 7 0,77 46,36 35,7 1 386 578-589
FM1-70-500-1,2-8 8 0,88 46.25 40,7 1 584 658-670
FM1-70-500-1,2-9 9 0,99 46.16 45,7 1,782 738-751
FM1-70-500-1,2-10 10 1.10 46.09 50,7 1 980 818-832

Tableau des caractéristiques FM-1-70-500-1,2

Désignation FM-2 Nombre de sections (pcs) Débit calorifique (kW) Consommation spécifique de matériaux (kg / kW) Poids (kg) Surface de chauffe (? T = 70 ° C), КМ Longueur du radiateur (mm)
100-500-1,2-2 2 0,285 48,1 13.7 0,512 178-184
100-500-1.2-3 3 0,428 47,2 20.2 0,769 258-265
100-500-1,2-4 4 0,570 46,8 26,7 1 024 338-346
100-500-1,2-5 5 0,713 46,7 33,3 1,281 418-427
100-500-1,2-6 6 0,856 46,5 39,7 1 537 498-508
100-500-1,2-7 7 0,998 46,4 46,3 1 792 578-589
100-500-1.2-8 8 1 141 46,4 52,9 2 049 658-670
100-500-1,2-9 9 1,283 46,3 59,4 2 304 738-751
100-500-1,2-10 10 1 426 46,1 65,8 2 561 818-832

Tableau des caractéristiques FM-2-100-500-1,2

Désignation FM-2 Nombre de sections (pcs) Débit calorifique (kW) Consommation spécifique de matériaux (kg / kW) Poids (kg) Surface de chauffe (? T = 70 ° C), КМ Longueur du radiateur (mm)
120-500-1,2-2 2 0,314 47,78 15.1 0,564 198-206
120-500-1,2-3 3 0,470 46.95 22.3 0,844 288-297
120-500-1,2-4 4 0,627 46,60 29,5 1 126 378-388
120-500-1,2-5 5 0,784 46,39 36,7 1 408 468-477
120-500-1,2-6 6 0,941 46.21 43,9 1 690 558-568
120-500-1,2-7 7 1 098 46,11 51,1 1 972 648-659
120-500-1,2-8 8 1,254 46.05 58,3 2,252 738-750
120-500-1,2-9 9 1 411 45,96 65,5 2,534 828-841
120-500-1,2-10 10 1 568 45,92 72,7 2 816 918-932

Tableau des caractéristiques FM-3-120-500-1,2

Montage, démontage

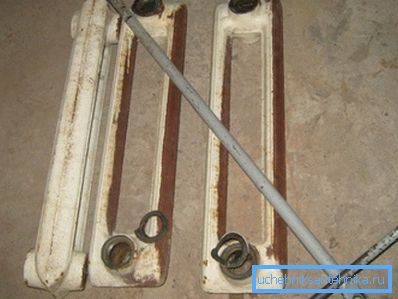

Sections à double colonne et clé de radiateur avec collier

Comme nous l'avons dit, vous pouvez augmenter ou diminuer le transfert de chaleur et le volume du radiateur en fonte en ajoutant ou en dévissant des sections, pouvant aller de deux à l'infini, bien qu'il soit peu probable que plus de 15 pièces soient posées.

Le plus souvent, nous devons traiter les sections à deux colonnes que vous voyez sur la photo du haut. Elles sont connectées à l'aide d'un mamelon et d'un joint en caoutchouc résistant à la chaleur. Le mamelon à l'intérieur a une forme arrondie avec deux plans parallèles, ce qui permet d'y fixer la tête de la clé, mais le diamètre interne peut être égal à 1? ? ou 1?

Règles de démontage des radiateurs

Conformément à cela, une clé est sélectionnée où la tête peut être plate ou répéter la forme interne du mamelon - l'instruction sur cette question est silencieuse. Pour dévisser une ou plusieurs sections, vous devez appuyer sur la clé de sorte que la tête atteigne le mamelon situé au niveau de la jonction. Elle est donc d'abord appliquée sur la batterie pour marquer la profondeur d'immersion sur la tige.

Les efforts faits pour tourner à l'aide d'une porte ne sont généralement pas suffisants. Par conséquent, le levier est augmenté en coupant le tuyau - le même levier est également nécessaire lors de l'assemblage afin que la connexion ne fuie pas.

Conclusion

Vous pouvez toujours assembler et désassembler le radiateur en fonte de vos propres mains. Si, pour cela, vous avez une clé avec une tête appropriée, vous devez uniquement installer de nouveaux joints et, parfois, de nouveaux mamelons. Lors du raccordement de la batterie au circuit de chauffage, il est souhaitable de prévoir des vannes d'arrêt pour le démontage pendant la saison de chauffage.
