Centrale de chauffage: fonctions, appareil, avantages

Le système de contrôle de chauffage moderne vous permet de mettre en œuvre les schémas et les programmes les plus complexes et les plus avancés pour ajuster les modes de fonctionnement des équipements, afin de réaliser des économies d’énergie significatives et de permettre un contrôle à distance du chauffage. Nous voulons examiner le régulateur de chauffage du point de vue de ses caractéristiques et avantages structurels et opérationnels.

Unité de contrôle automatique

But

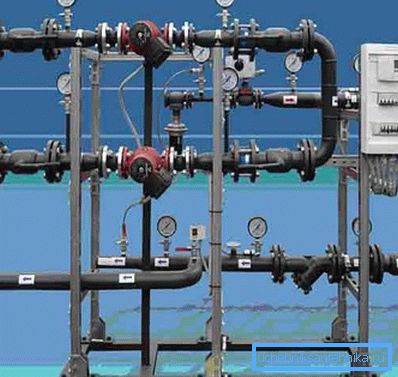

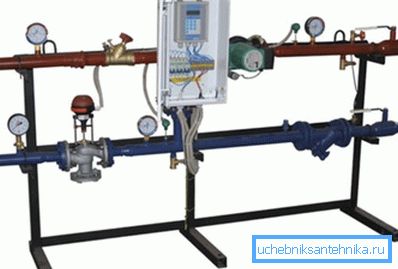

L'unité de contrôle automatique est un point de chauffage individuel conçu pour contrôler les paramètres du liquide de refroidissement circulant dans le système de chauffage en fonction des indicateurs de température dans la pièce, dans la rue, dans les tuyaux d'alimentation et de retour du circuit.

En outre, le système vous permet de mettre en place une protection contre les situations d’urgence, le changement de mode de fonctionnement de l’équipement, la régulation du chauffage GSM. En cas de panne ou de situation anormale, le module peut avertir tous les abonnés de la liste de diffusion par SMS.

Cependant, ce n'est pas une liste complète des fonctions.

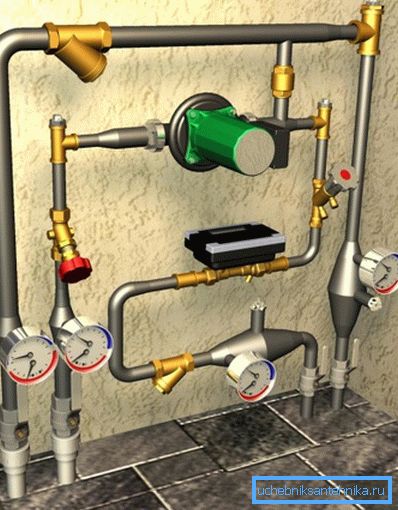

Le nœud de contrôle peut fournir:

• Modes et paramètres de fonctionnement de la pompe de circulation du système de chauffage, un taux de circulation donné du liquide de refroidissement;
• Surveillance de la maintenance et de l'exécution d'un programme de température donné des conduites d'alimentation et de retour. Cela permet de protéger le système contre la surchauffe et le refroidissement excessif.
• Maintien d'un différentiel de pression constant à l'entrée et à la sortie du bâtiment, ce qui permet de travailler normalement sur tous les équipements automatiques en mode normal;
• Nettoyage fin et grossier des caloporteurs;
• Contrôle visuel de tous les indicateurs de performance du système: températures dans les zones clés, différences de pression à l'entrée et à la sortie du noeud, mode de fonctionnement donné, alarmes;
• Commande à distance du chauffage par téléphone et via Internet;
• Télécommande de la salle, de l'alarme, des portes d'entrée et des portails à l'aide de capteurs supplémentaires.

Faites attention! Pour installer un tel système, la chaudière et les autres équipements doivent être adaptés au contrôle électronique. Les vieux cadres avec des vannes mécaniques avec ce schéma ne fonctionneront pas.

Dispositif et principe de fonctionnement

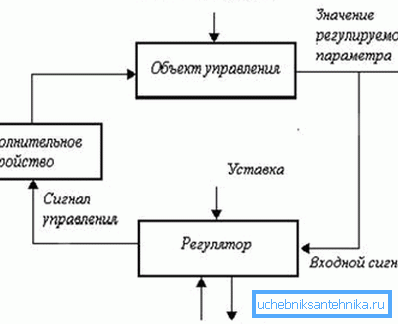

La structure de tout système de contrôle automatique comprend les nœuds suivants:

1. Capteurs et capteurs qui collectent les données nécessaires dans diverses parties du système;
2. Les contrôleurs et les processeurs qui comparent les données reçues des capteurs avec les valeurs dictées par l’instruction (programme) enregistrée sur la carte mémoire prennent une décision et, à partir de celle-ci, donnent des ordres aux mécanismes d’exécution;
3. Les mécanismes d'exécution recevant des commandes des contrôleurs et réalisant des actions simples - fermer les vannes, augmenter la puissance des unités, changer les modes de fonctionnement de l'équipement de chauffage, effectuer des arrêts d'urgence des noeuds cassés.

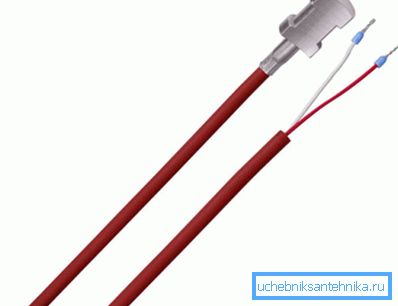

Les capteurs sont des capteurs de pression et de température, ainsi que tout capteur supplémentaire vous permettant de surveiller différents processus. Les capteurs de température les plus importants alimentent et renvoient le liquide de refroidissement, des capteurs de température dans la pièce et dans la rue, ainsi que des capteurs de pression à l'entrée du système.

Le rôle du contrôleur est joué par un ordinateur basse consommation qui lit les informations de tous les capteurs. Un programme qui détecte les conditions de température est enregistré sur la carte mémoire de l’ordinateur.

Le contrôleur compare les valeurs obtenues avec les valeurs définies et, si nécessaire, prend la décision d'apporter des modifications: augmenter l'alimentation en liquide de refroidissement d'un circuit particulier, éteindre la chaudière ou la transférer sur un autre mode de fonctionnement, etc.

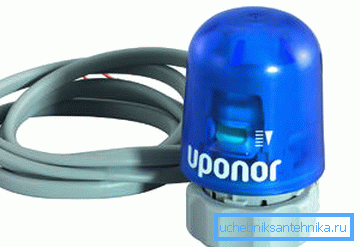

Lors de la prise de décision, le contrôleur envoie un signal de commande à l'un ou l'autre des actionneurs: relais de commutation, vanne ou servo de vanne, commutateur ou électronique de la chaudière. Selon le programme défini, le module GSM de contrôle du chauffage peut envoyer des messages au propriétaire concernant un événement particulier et l'attente d'une réponse peut prendre certaines mesures.

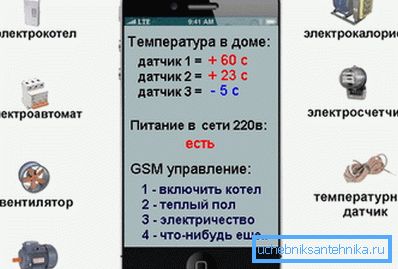

Le chauffage dans une maison de campagne est contrôlé via GSM à l'aide d'un module spécial intégré à l'ordinateur.

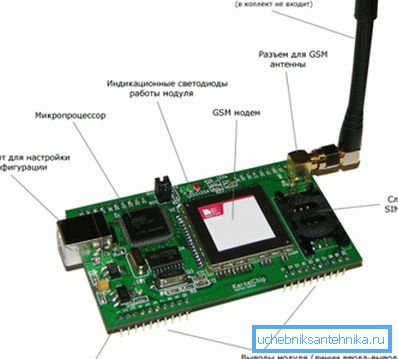

Ce module comprend les éléments suivants:

• Slot pour changer de carte SIM;
• Alimentation et batterie;
• Modem GSM;
• Connecteur pour l'antenne;
• Port LAN pour la connexion à un fournisseur de services Internet;
• Microprocesseur;
• Carte mémoire;
• Connecteur USB pour la configuration et la configuration;
• Indicateurs LED ou affichage à cristaux liquides;
• Groupe de contacts avec entrées et sorties pour la collecte de données et l'envoi de signaux de commande.

Faites attention! Avec le module de contrôle GSM, un logiciel doit être fourni pour l'installation sur le système d'exploitation d'un téléphone mobile. Le programme aidera à organiser le contrôleur et l'opérateur de communication à distance.

Les avantages

Quels sont les avantages de l’utilisation de la régulation automatique du chauffage?

Un automate moderne doté d’un module de communication vous permet d’obtenir les avantages et avantages suivants:

• Un réglage précis du système en temps réel permet des économies maximales avec un niveau de confort approprié.
• Vous pouvez obtenir exactement les paramètres de température et de climat de la pièce, ce que vous voulez et il suffit pour cela de régler simplement les valeurs de température souhaitées;
• La notification instantanée des modes d'urgence et des événements anormaux augmente considérablement la fiabilité et la sécurité du travail;
• Vous avez la possibilité de quitter la maison avec le chauffage en fonctionnement et à distance pour contrôler son état, ainsi que pour contrôler les modes de fonctionnement, allumer ou éteindre l'équipement à distance;
• Une visite hivernale dans une maison de campagne avec le chauffage éteint vous oblige à entrer dans une chambre froide, à faire fondre l'appareil et à attendre plusieurs heures jusqu'à ce que la pièce se réchauffe. Vous pouvez maintenant donner l’ordre d’allumer à l’avance et de ne pas perdre de temps.

Vous pouvez assembler et connecter le système de contrôle vous-même - pour cela, aucune autorisation ni approbation n'est requise. Le travail est facile à faire en suivant les instructions du fabricant. Le prix du kit peut varier de 4 000 à 40 000 roubles, en fonction de la configuration et du fabricant.

Faites attention! La plupart des modules ont des connecteurs pour connecter des capteurs supplémentaires, à l'aide desquels il est possible d'organiser le contrôle de l'ouverture des fenêtres et des portes, l'écoute ou l'observation et d'autres fonctions utiles.

Conclusion

Le contrôle et la gestion des systèmes de chauffage modernes peuvent être effectués à l'aide d'un logiciel avec la participation à distance de l'opérateur. La communication peut être réalisée via une communication cellulaire numérique GSM ou Internet. Des informations supplémentaires que vous pouvez trouver dans notre vidéo.
