Chaudière à gaz pour le chauffage et la production d'eau

Quelles sont les chaudières à gaz pouvant fournir du chauffage et de l'eau chaude à une maison ou à un appartement? Par quels signes sont-ils classés? Comment est le chauffage de la chaudière à gaz? Enfin, quels fabricants doivent faire attention lors du choix de l'équipement? Cherchons des réponses.

Classification

C'est possible pour plusieurs raisons.

Le logement

Les chaudières au sol sont installées, comme son nom l’indique, au sol ou sur une plate-forme spéciale. En règle générale, dans la version extérieure, des appareils d'une puissance considérable sont produits (de 50 kW à plusieurs mégawatts).

Leur particularité est l'absence d'éléments de cerclage dans le corps de la chaudière. L'unité de sécurité, la pompe et le vase d'expansion sont achetés et installés séparément.

Les chaudières au sol peuvent, à leur tour, différer de plusieurs paramètres.

• Le brûleur peut être tubulaire (apportant du gaz à l'air à travers un tube perforé) ou soufflant (mélange de gaz et d'air dans des proportions optimales).

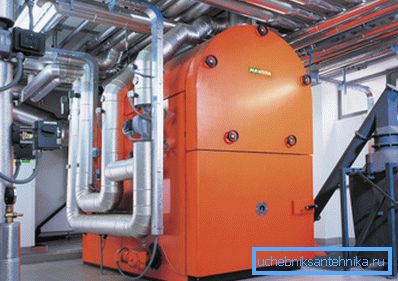

• Échangeur de chaleur en fonte ou en acier. L'échangeur de chaleur de la chaudière à tubes de fumée en acier est une chemise d'eau entourant la flamme du brûleur et fournit une puissance maximale, parfois en mégawatts.

L'échangeur de chaleur en fonte est plus durable, mais en raison des propriétés physiques de la fonte, la température maximale de chauffage est limitée, ce qui limite la puissance de quelques centaines de kilowatts.

De plus: en raison de la fragilité du fer, les échangeurs de chaleur doivent être extrêmement massifs. Un poids important amène parfois les fabricants à les alimenter en sections séparées avec installation dans la chaudière lors de son installation.

Les chaudières murales ont généralement une capacité allant jusqu'à 100 kilowatts et sont équipées des éléments principaux du cerclage (groupe de sécurité, pompe et parfois du vase d'expansion). En fait, nous avons affaire à une mini-chaufferie.

Le montage mural implique certaines limitations sur la masse du produit, ce qui détermine ses caractéristiques de conception:

• Dans les chaudières murales, seuls des brûleurs tubulaires sont utilisés.
• L'échangeur de chaleur est en acier ou en cuivre. La deuxième option offre une plus grande compacité, mais limite à nouveau la température maximale de la flamme.

La fonctionnalité

Sur cette base, les chaudières sont divisées en un circuit et en double circuit. Une chaudière à circuit unique, par définition, est uniquement destinée aux travaux de chauffage et, semble-t-il, ne répond pas à nos exigences: elle ne permet pas de chauffer l’eau de hozród. Cependant, compléter le produit avec une chaudière à chauffage indirect, dans laquelle le liquide de refroidissement dégage une partie de l'énergie thermique, résout complètement ce problème.

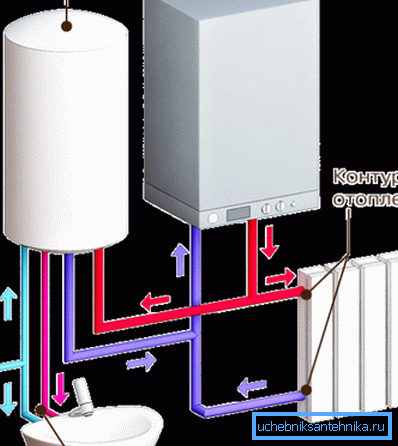

Faites attention! La question qui se pose naturellement est la suivante: cette structure peut-elle fournir à la maison de l’eau chaude en été? Bien sur. Lors de l'installation, il suffit de prévoir un mini-circuit séparé à travers lequel le réfrigérant circulera entre la chaudière et la chaudière avec des dispositifs de chauffage coupés par des vannes.

La chaudière à double circuit dispose de deux échangeurs de chaleur séparés pour le chauffage et l’eau chaude ou, alternativement, d’un échangeur de chaleur coaxial combiné, dans lequel l’eau courante échange à nouveau de la chaleur avec le liquide de refroidissement. De plus, il existe des modèles avec chauffage indirect cumulatif intégré.

Quelle option choisir un acheteur potentiel?

Nous recommandons fortement de faire attention aux conceptions avec des chauffe-eau à accumulation. L’instruction est liée à la température de sortie d’eau chaude plus stable qu’ils fournissent: un appareil de chauffage à flux continu avec régulation de puissance automatique tente de plonger dans une lutte continue avec un mélangeur.

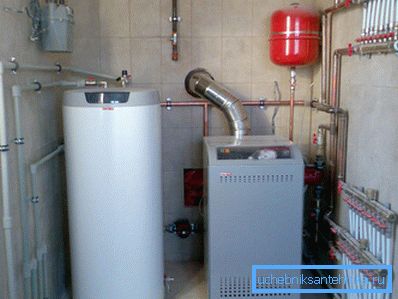

Le choix d'un produit avec une chaudière séparée ou intégrée est déterminé uniquement par la taille et la configuration de la pièce réservée au chauffage.

Traction

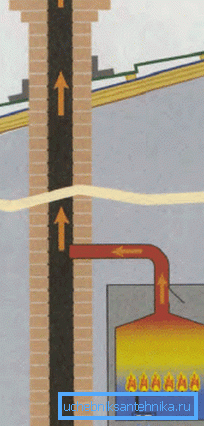

Cela peut être naturel et forcé. Le tirage naturel, caractéristique des produits à brûleur ouvert (atmosphérique), implique la sélection de l'air destiné à maintenir la combustion directement dans la pièce où est installé l'équipement de chauffage. Les produits de combustion sont rejetés dans la cheminée ou le conduit de ventilation.

Le seul avantage du design est la non-volatilité complète.

Plusieurs inconvénients:

• La nécessité d'un diamètre significatif de cheminée ou de ventkanal (en particulier lors de l'installation de plusieurs chaudières sur la même colonne montante).
• Chauffer le canal passant par la pièce, ce qui ne plaira évidemment pas au propriétaire en été.
• Exigences strictes pour la pièce (généralement la cuisine) qui abrite la chaudière. En particulier, lorsque la chaudière a une puissance maximale de 60 KW, elle devrait avoir un volume minimum de 15 m3 + 0,2 m3 par kilowatt, être équipée d'une fenêtre de ventilation et d'un intervalle d'alimentation avec une section d'au moins 0,025 m2 sous la porte.

En cas de traction forcée (le brûleur dit fermé, suralimenté ou suralimenté), tout l'échange d'air a lieu entre la chaudière et la rue, sans la médiation de la pièce.

L'air est aspiré par le ventilateur d'admission à travers le canal externe du tuyau coaxial, à travers tout mur extérieur; les produits de combustion sont évacués à travers le coeur du même tuyau. Le tuyau traversant le mur est équipé d'une grille spéciale - une terminaison empêchant le mélange de produits de combustion et d'air fourni.

Un tel système, en particulier, est utilisé dans les maisons modernes avec chauffage d'appartement autonome. La seule restriction qui lui est associée (à l’exception bien sûr de la volatilité) est la nécessité de placer la chaudière sur le mur extérieur de la maison.

Allumage

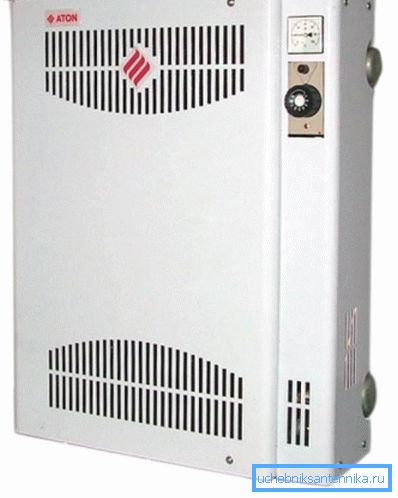

Il peut être manuel (piézoélectrique) ou électronique. Dans le premier cas, un élément piézoélectrique est utilisé pour l'allumage, dont l'étincelle allume la flamme de la veilleuse. Le brûleur principal s'enflamme; La température du caloporteur est contrôlée par un thermostat mécanique qui arrête le flux de gaz vers le brûleur principal lorsque la température souhaitée est atteinte.

De plus, toutes les chaudières à chauffage piézo sont équipées d'un mécanisme thermostatique supplémentaire pour couper l'alimentation en gaz lorsque la veilleuse est éteinte.

La cuisson piézo est pratique lorsque les problèmes d’électricité sont fréquents. Les inconvénients peuvent être enregistrés par l'impossibilité de commander à distance la chaudière à l'aide de télécommandes, de thermostats et de modules GSM, ainsi que par une efficacité moindre: le brûleur de secours consomme environ 20% du gaz total.

L'allumage électronique, en revanche, rend l'appareil volatil; d'autre part, le propriétaire dispose de la possibilité d'un contrôle beaucoup plus flexible de l'équipement, liant la température interne de la maison aux conditions météorologiques, établissant le programme journalier et hebdomadaire des températures, etc. La volatilité est en partie compensée en connectant la chaudière via l'onduleur, qui peut supporter son fonctionnement pendant plusieurs heures.

Chaleur de combustion

Le fonctionnement d’une chaudière à gaz classique (à convection) utilisant ce que l’on appelle la valeur calorifique inférieure de la chaleur implique une température assez élevée du caloporteur dans la conduite de retour. Sa chute en dessous de 50 - 55 ° C entraînera la chute de condensat sur l'échangeur de chaleur, y compris non seulement de l'eau, mais également des impuretés acides très agressives.

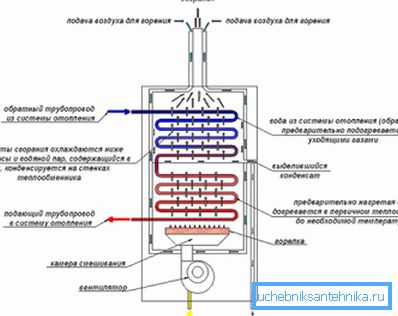

Cependant, si vous utilisez un échangeur de chaleur résistant à la corrosion supplémentaire (économiseur) et organisez l'élimination des condensats, vous pouvez obtenir deux bonus extrêmement intéressants.

1. La température de retour peut être abaissée à 30-40 degrés, ce qui permettra d’alimenter le système de chauffage à basse température sans trop de difficulté.
2. L'efficacité de la chaudière augmentera de 9 à 11%. La condensation des produits de combustion donnera à l'économiseur une chaleur supplémentaire.

La somme reçue sur les deux échangeurs de chaleur est appelée la valeur calorifique la plus élevée. Elle dépasse la quantité d’énergie qui, même théoriquement, peut être extraite du processus d’oxydation des hydrocarbures volatils, ce qui permet aux fabricants d’affirmer pour les chaudières à condensation un rendement incroyable de 105 à 109%.

L'assemblée

Comment sont montés les chaudières à gaz pour le chauffage et l'eau chaude?

La réponse dépend principalement du type de chaudière.

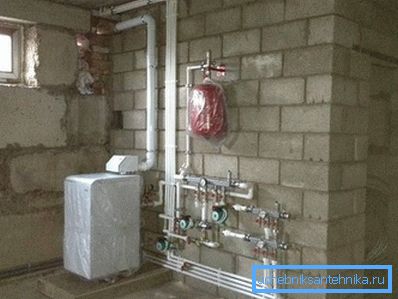

• Les appareils montés au sol d’une masse considérable (à partir de 500 kg) doivent être installés sur des fondations séparées.

• Comme nous l'avons déjà mentionné, les chaudières à brûleur ouvert nécessitent une alimentation en air suffisante dans la pièce où elles sont installées. Ne pas oublier les restrictions sur le volume minimum de la pièce.
• Le conduit d’air coaxial doit être retiré à au moins deux mètres du sol et au moins à un demi-mètre de la fenêtre ou de la sortie de ventilation la plus proche. La section horizontale du conduit ne doit pas dépasser un mètre.

Utile: il est préférable d’installer le conduit d’air légèrement incliné vers la chaudière et de le compléter avec un collecteur de condensat. Avec un biais dans la direction opposée lors de fortes gelées, le condensat gèlera dans le tuyau. Bien entendu, cela ne s'applique pas aux régions aux hivers doux.

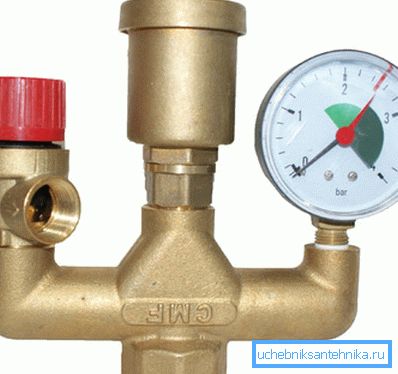

• Les appareils sans pompe, le groupe de sécurité (vanne, manomètre, évent) et le vase d'expansion en sont équipés.

• La pompe est généralement placée sur le tuyau de retour devant la chaudière afin de minimiser son chauffage.
• En règle générale, le réservoir d'équilibre et le groupe de sécurité sont montés à une distance de 10 diamètres du remplissage devant la pompe, dans une zone où la turbulence est minimale.
• Le volume du vase d'expansion pour le système de chauffage représente 10% du volume total de liquide de refroidissement dans le circuit. La quantité de liquide de refroidissement dans un système équilibré est généralement calculée au taux de 13 litres par kilowatt de puissance de la chaudière.
• La capacité de la pompe est choisie de manière à ce que le volume total du liquide de refroidissement tourne trois fois par heure.

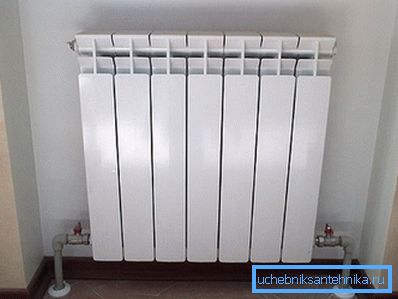

• Le schéma de connexion optimal pour les radiateurs de section longue va du bas vers le bas ou en diagonale. Dans les deux cas, chaque appareil de chauffage est équipé d'un purgeur d'air - une grue Mayevsky, une vanne ou une vanne de couplage d'eau.

Important: le raccordement au gazoduc ne peut être fait à la main. Ce travail est effectué exclusivement par un représentant de l’organisation de gaz locale ou un représentant de service agréé du magasin qui vous a vendu la chaudière.

Fabricants et modèles

Quels fabricants de chaudières à gaz méritent une attention particulière? Nous allons nous familiariser avec l'évaluation de la marque non tue et étudier quelques échantillons.

Notation

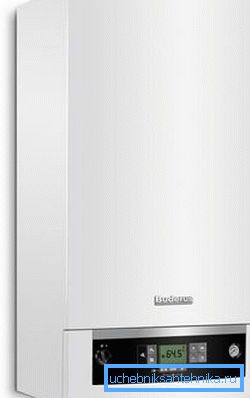

1. Les fabricants allemands les mieux classés sont Vaillant, Wolf et Buderus. Parfois, les ITS suédois entrent dans la même catégorie. Ils se caractérisent par la plus grande fiabilité, l'émergence rapide d'innovations technologiques et un réseau développé de centres de services, garantissant un service de garantie et post-garantie sans problème.

1. Le deuxième échelon - l’italien Ferrol, Ariston et Beretta, Viardus et Dakon viennent de la République tchèque, les chaudières sud-coréennes Kiturami et les produits de certains autres fabricants européens. Technologiquement, ils respirent l'arrière de la tête aux Allemands et aux Suédois.
2. Enfin, le choix de l'acheteur le plus économique - les produits domestiques et les chaudières à gaz d'origine ukrainienne. À de rares exceptions près, il s'agit d'appareils non volatiles équipés d'un allumage piézo. Ils sont assez fiables, bien qu'ils n'offrent pas au propriétaire le degré d'automatisation caractéristique des produits occidentaux.

Conseil: avant de choisir un fabricant, lisez la carte de l'emplacement des services autorisés. Il est préférable de choisir un produit qui, en cas de dysfonctionnement, sera rapidement réparé sur site.

Des échantillons

Explorons des modèles spécifiques de différents fabricants.

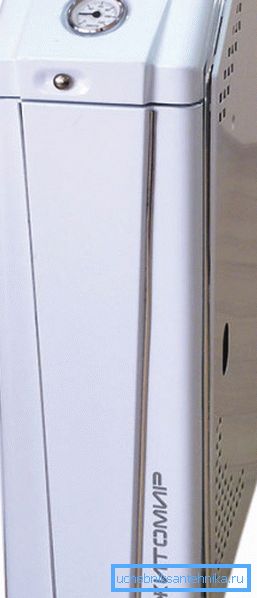

Atem Zhytomyr 3 KS-G-007 SN

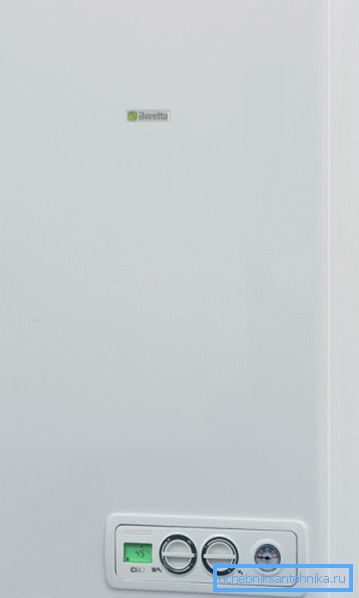

Beretta CIAO 24 CSI

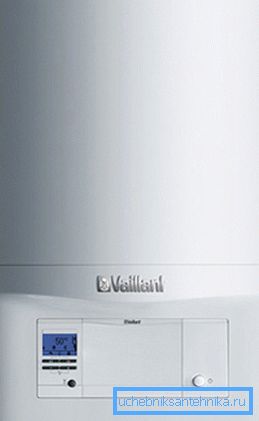

Vaillant ecoTEC pro VUW INT 236

Conclusion

Nous espérons que notre bref compte rendu aidera le lecteur à choisir l’équipement de chauffage. La vidéo ci-jointe offrira traditionnellement à son attention des informations thématiques supplémentaires. Des succès!
