Chaudière à mazout

De nombreux propriétaires de voitures (en particulier les camions) sont confrontés au problème du recyclage des huiles usées. Étant donné que la substance est toxique et empoisonne l'environnement, il n'est pas si facile de se débarrasser des mines. En outre, vous pouvez obtenir une sanction réelle des environnementalistes. Brûler de tels déchets dans des équipements spéciaux au bénéfice de soi est l’un des résultats acceptables. L’industrie fabrique depuis longtemps des chaudières fonctionnant à l’huile usée. Mais comme ils coûtent cher, les artisans à la maison cherchent donc des moyens de construire de leurs propres mains une chaudière à eau usée.

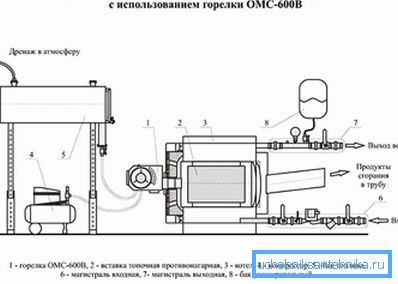

Comment ça marche

Comment ça marche

L'algorithme de la chaudière est très simple:

  • De la cuve spéciale au bol de pyrolyse, on est en train de travailler (on peut utiliser n'importe quelle huile synthétique ou minérale, un mélange d'entre elles, dans les cas extrêmes, du kérosène).
  • Dans cette cuve, l’extraction minière est amenée à évaporation (chauffée par les gaz d’échappement et un brûleur).
  • La vapeur d’huile pénètre dans la chambre de combustion où elle est mélangée à l’air et allumée par un brûleur. Pendant la combustion, une grande quantité d'énergie est libérée, capable de chauffer (à travers les parois de la chambre) le liquide de refroidissement pour chauffer la pièce.
  • Les déchets de combustion (il y en a peu, mais il y en a un) sont évacués par la cheminée, qui comporte un évent pour les gaz. De cette manière, les gaz chauffés pénètrent dans la chambre de pyrolyse et chauffent l’extraction, puis sont évacués à l’extérieur.

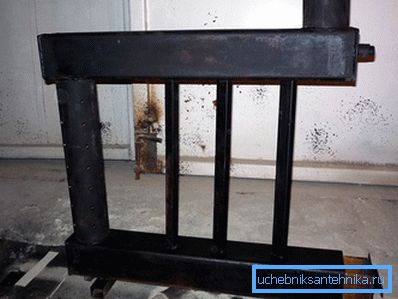

Four à huile usée

Pour régler l’intensité de la combustion d’huile dans la partie supérieure de la cheminée, installez une vanne à guillotine.

Outils et matériaux

Outils et matériaux

Afin d'assembler indépendamment une chaudière à eau à l'aide d'huile usée, vous devez disposer de dessins d'assemblage. Cette documentation aidera à éviter les erreurs et à rendre une conception viable. Mais vous devriez commencer par les outils. Pour le travail, vous aurez besoin de:

  • machine à souder (inverseur);
  • "Bulgare" et un ensemble de molettes pour couper le métal;
  • perceuse électrique;
  • un jeu de clés (réglable, essence, etc. selon les besoins);
  • marteau et autres outils de plomberie.

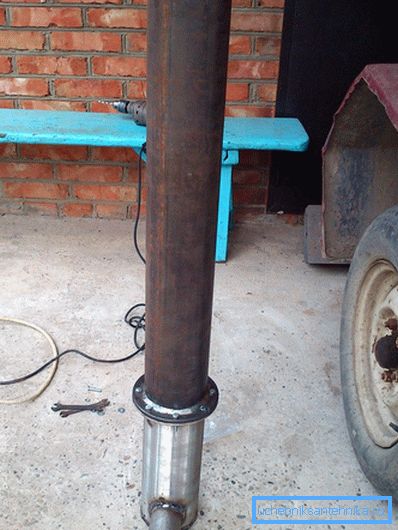

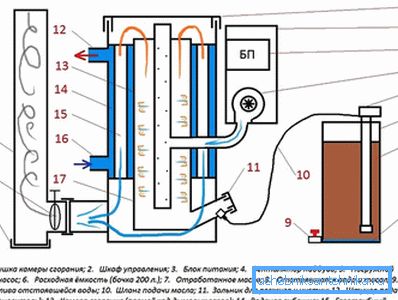

Détail de la chaudière à mazout

La prochaine étape est la sélection des composants pour l'assemblage de la chaudière. Sur la base du dessin, la construction d’une chaudière artisanale comprend les éléments suivants:

  • vase d'expansion à membrane;
  • des logements pour la chaudière et la chambre de combustion des vapeurs d'huile;
  • une pompe centrifuge pouvant fonctionner en immersion dans l'huile (alimente l'huile dans la chambre de pyrolyse);
  • un compresseur qui, sous pression, fournit de l'air à la chambre de combustion secondaire;
  • pompe de circulation pour le mouvement forcé du liquide de refroidissement;
  • cheminée avec vanne et sortie de gaz;
  • brûleur;
  • raccords et tuyaux pour le raccordement au système de chauffage.

Le brûleur peut également être fabriqué par vous-même.

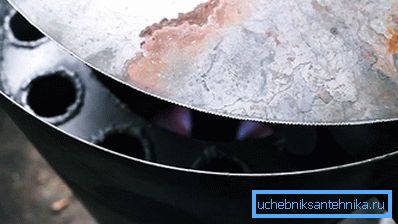

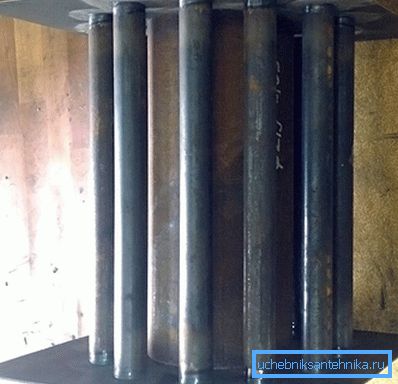

Chaudière

Chaudière

La conception du corps de la chaudière se compose de deux tuyaux de diamètres différents. L'écart entre eux devrait être de 3-4 cm (pour le remplissage avec de l'eau). Le boîtier externe a deux sorties (alimentation / retour). À l’intérieur du deuxième tuyau, monter la chambre de combustion des vapeurs d’huile. L'eau ne doit en aucun cas pénétrer dans le service où l'huile brûle. Le réservoir d'huile est placé près de la chaudière. Une pompe y est immergée qui, sous pression, alimente la chambre de pyrolyse en carburant.

Pour arrêter le flux de pétrole dans le pipeline est monté soupape.

Dans la partie inférieure de la construction, un réservoir d'huile est monté. Sa partie supérieure comporte des ouvertures pour le dégagement de vapeurs de gaz dans la chambre de combustion secondaire et une porte en bas facilite le nettoyage de la chambre. À travers la porte, vous pouvez accéder aux contacts électriques du brûleur de bougie. Dans le réservoir d'huile liquide, son allumage initial a lieu et il fonctionne également comme une bougie d'allumage.

Brûleur à huile usée

Un raccord pour un conduit d'air (créant un mélange air-huile) est découpé dans la chambre de combustion secondaire.

Dans la partie supérieure de la chambre de combustion secondaire, une cheminée avec une vanne et un tube de sortie des gaz est installée. Elle descend dans la cuvette avec de l'huile en la chauffant avec des gaz d'échappement. Installer la pompe de circulation sur la conduite d’eau de retour. Sur le terrain, un vase d'expansion et des automatismes de sécurité sont montés.

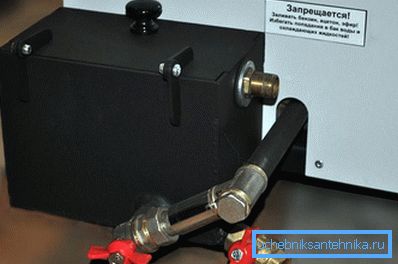

Commencer à travailler

Commencer à travailler

Avant de commencer, vérifiez l’étanchéité de toutes les soudures, remplissez les conteneurs avec de l’huile et de l’eau. L'huile doit être versé sur une couche de 1 cm. Il ne doit pas s'agir d'eau ni de débris. L'huile brûlera plus rapidement si 100 ml de kérosène y sont ajoutés. La chaudière est enflammée avec une mèche trempée dans un liquide d'allumage. Après l'allumage du combustible, celle-ci est abaissée jusqu'au fond du réservoir. Puis allumez l'alimentation en air. Après ébullition, l'huile est évaporée et commence à chauffer.

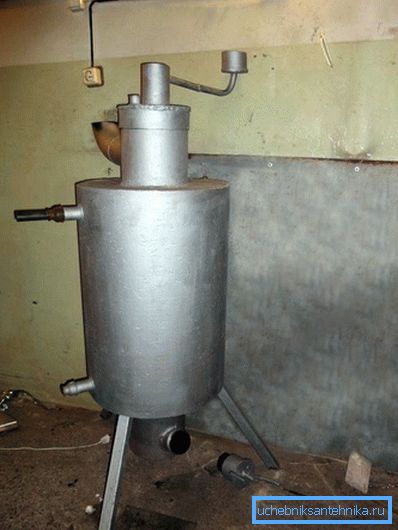

Forces et faiblesses

Forces et faiblesses

Les caractéristiques positives de l'équipement incluent:

  1. Universalité et bon marché du carburant (différentes huiles conviennent au travail).
  2. Respect de l'environnement - une paire d'huile brûle presque complètement, les émissions dans l'atmosphère sont négligeables.
  3. Plus grande dissipation de chaleur. Lorsque vous utilisez la ventilation forcée ou la circulation, la vitesse de chauffage de la pièce augmente plusieurs fois.
  4. La simplicité de conception et des composants à faible coût pour l’assemblage. Les coûts seront remboursés au cours de la première année de fonctionnement de la chaudière.

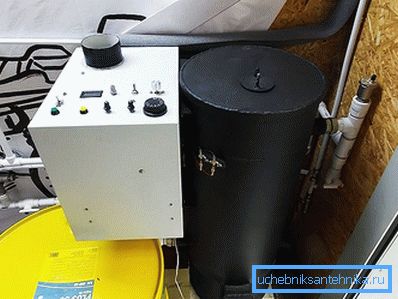

Chaudière à tester après installation

Inconvénients de l'équipement:

  1. Lorsque l'huile est chauffée sur un feu ouvert, une grande quantité d'oxygène est brûlée là où la chaudière est installée. Pour des raisons de sécurité, vous devez veiller à aérer cette pièce.
  2. Nécessitera le coût de l'achat de filtres, car l'huile usée peut contenir des copeaux et d'autres particules solides qui contaminent rapidement le brûleur.
  3. Le pétrole doit se défendre et passer ensuite à travers les filtres.
  4. Après l'arrêt de l'alimentation en mazout, la chaudière s'éteint au bout d'un moment car, jusqu'à épuisement du combustible dans la chambre de combustion primaire, son fonctionnement ne s'arrêtera pas.
  5. Les chaudières à huile usée ne doivent pas être utilisées dans des locaux résidentiels en raison d'une odeur désagréable et de la présence possible de monoxyde de carbone dans la pièce.

Si vous avez besoin d’organiser le chauffage des locaux techniques, des garages, des entrepôts, etc., une chaudière à eau avec des huiles usées est une option tout à fait économique et rentable. Vous pouvez également chauffer les locaux d'habitation en installant la chaudière dans une chaufferie séparée.

Vidéo

La vidéo montre ce qu'est la chaudière à mazout:

Dessins

Les dessins montrent comment fabriquer des chaudières et des fours pour les essais:

Le principe de fonctionnement de la chaudière au travail

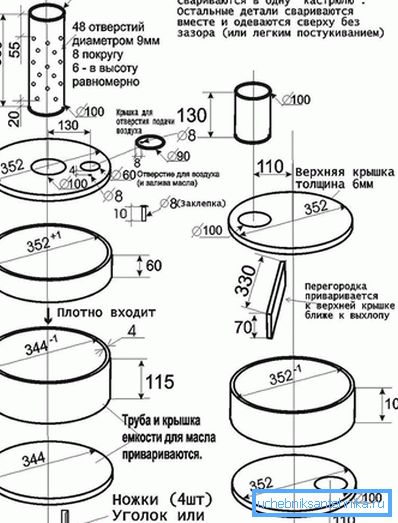

Dessin au four avec dimensions

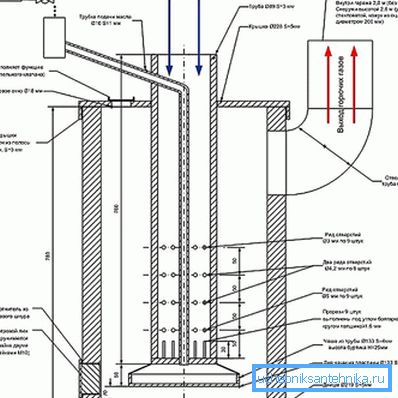

Dessin au four à l'huile usée

Schéma de la chaudière

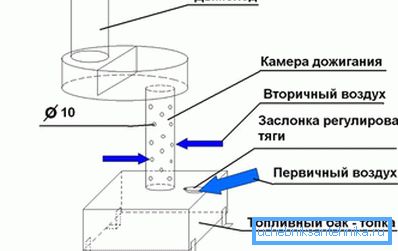

La conception du four au travail
