Chaudière à pyrolyse elle-même

Malheureusement, une bénédiction comme le gaz naturel n'est pas encore disponible pour tout le monde. De très nombreuses localités ne sont pas gazéifiées. Dans une telle situation, les gens utilisent des chaudières électriques ou à combustibles solides pour chauffer leur maison. Les premiers sont coûteux en raison du coût élevé de l’électricité. L'inconvénient de la seconde est une très faible efficacité: près de la moitié de la chaleur "passe" dans l'atmosphère. Augmenter l'effet bénéfique et économiser de la chaleur aidera le processus de pyrolyse. Les chaudières qui fonctionnent sur ce principe s'appellent des chaudières à pyrolyse. Les dessins et modèles industriels coûtant assez cher, les personnes qui ont le métier de soudeur, qui connaissent très bien les dessins et qui savent travailler avec des outils, préfèrent fabriquer une chaudière à pyrolyse de leurs propres mains.

Principe de fonctionnement

Principe de fonctionnement

La chaudière à pyrolyse est essentiellement un appareil de chauffage à combustible solide. Il peut fonctionner sur du bois, du charbon, des briquettes ou des granulés. Pour chaque type de carburant, effectuez vos propres calculs.

Le principe général de fonctionnement est que tout le carburant brûle avec un accès d'air limité. Il est servi autant que nécessaire pour une combustion minimale avec dégagement de gaz, dans lequel des hydrocarbures volatils et du monoxyde de carbone sont présents. Le gaz ainsi obtenu pénètre dans une autre chambre, se mélange à l'air et y brûle en émettant une quantité énorme de chaleur. Grâce à cette méthode de combustion, il n’ya pratiquement pas de cendres ni d’émissions dans l’atmosphère, et le chauffage du liquide de refroidissement dure jusqu’à deux jours avec une charge.

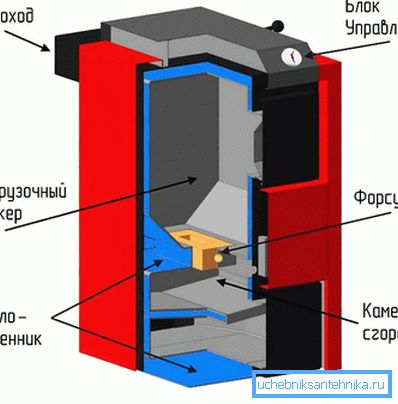

Composants

Composants

La chaudière à pyrolyse comprend:

  • bureaux de chargement de combustible - une chambre de combustion avec porte;
  • chambres de recombustion - le gaz émis à l'intérieur brûle;
  • soufflé, dans lequel les cendres s'accumulent;
  • la porte du bas, qui ferme la chambre de combustion du gaz et souffle;
  • des buses par lesquelles le gaz entre dans la chambre de combustion;
  • cheminée pour l'élimination des produits de combustion avec un volet pour contrôler la combustion;
  • un ventilateur qui alimente la chambre de combustion en air;
  • barres de grille;
  • des registres pour l'alimentation en air du four;
  • des ouvertures pour le nettoyage d'un dépôt dans un cuivre;
  • vidange de l'eau de la chaudière;
  • tuyaux de sortie pour l'alimentation et le retour du système de chauffage;
  • isolation thermique du corps de la chaudière;
  • équipement de sécurité, qui comprend des capteurs de poussée, un manomètre, un capteur thermique.

Séquence de travail

Séquence de travail

Avant de commencer les travaux sur la fabrication de la chaudière, il convient d’examiner comment le faire correctement. Généralement, ils commencent par exécuter des calculs, sans quoi l'établissement d'un schéma d'assemblage est impossible. Il faut dire que des erreurs au stade des calculs peuvent par la suite se transformer en un mauvais fonctionnement de la chaudière, tout comme une unité mal faite peut être dangereuse. Si vous effectuez les calculs et que le dessin lui-même ne fonctionne pas, vous pouvez commander ce travail à des spécialistes.

Selon le dessin, des ébauches métalliques de la chaudière sont fabriquées. Pour ce faire, vous aurez besoin de métal d’une épaisseur de 5 mm pour la structure interne et de 3 mm pour le placage de la coque. Nous avons également besoin de tuyaux dans lesquels l'air chauffé circulera, ce qui fait chauffer le caloporteur. Vous aurez également besoin d’une cheminée, de registres, de portes, de joints en fibre de verre, d’un ventilateur. Tout cela peut être acheté dans le magasin.

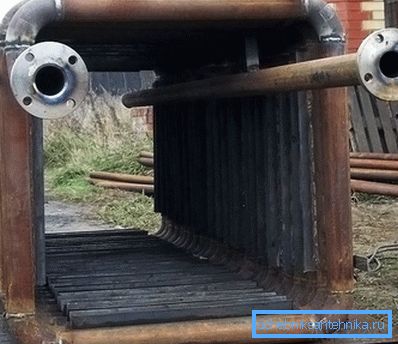

Échangeur de chaleur

Pour l'isolation thermique de la chambre de recombustion, vous devez acheter des briques en argile réfractaire. L'isolation du corps de la chaudière est faite de matériaux qui maintiennent bien la chaleur et le film d'aluminium.

Par exemple, considérons la fabrication d’une chaudière à 25 kW. Du métal, nous découpons des ébauches de telles tailles:

  1. Les parois extérieures du corps de la chaudière: dimensions avant et arrière de 1039 à 618 mm, dimensions latérales de 1039 à 880 mm, dimensions supérieures et inférieures de 880 à 618 mm.
  2. Dans le mur extérieur avant de la chaudière, nous réalisons des ouvertures rectangulaires pour le four et le cendrier, situées au centre. Les dimensions de la porte du four sont 400 × 400 mm, le trou du four lui-même mesure 350 × 350 mm. Les dimensions de la porte font davantage, car il est nécessaire de prévoir un emplacement pour la rainure dans laquelle le joint sera posé. Pour vous simplifier la vie, vous pouvez acheter une porte prête à l'emploi de la bonne taille. Placez un trou à une distance de 108 mm du haut de la pièce. Les dimensions extérieures de la porte du cendrier sont 400 × 200 mm et les dimensions du trou sont 350 × 150 mm. Placez un trou à une distance de 88 mm du bas de la pièce. La paroi avant de la chaudière comporte également un trou rectangulaire pour l'entrée d'air et des trous ovales pour les poignées des registres régulant l'alimentation en air de la chambre de post-combustion et du conduit de cheminée.
  3. Dans le mur extérieur arrière de la chaudière, faites un trou pour la cheminée, qui est placé au centre. Sa taille dépend du diamètre du tuyau de cheminée. Avant de commencer à travailler sur l’assemblage de la chaudière, celle-ci est achetée prête à l’emploi avec une vanne.
  4. Sur la paroi arrière, horizontalement à une distance de 202 mm du centre et verticalement, à une distance de 373 mm, percez des trous pour le retour du liquide de refroidissement dans le système de chauffage. Ses dimensions dépendent du diamètre du système de chauffage existant.
  5. Des sorties sont également prévues pour l'entrée d'eau froide dans la chaudière et pour l'alimentation en eau chaude d'un échangeur de chaleur protecteur. Le diamètre des sorties de ces tuyaux 3/4 pouce. Positionnez-les horizontalement à une distance de 200 mm du centre. L’alimentation verticale en eau chaude est située à une distance de 725 mm d’un sol propre. La distance entre l'alimentation en eau chaude et froide est de 255 mm. De même, horizontalement, à une distance de 145 mm du centre et verticalement à une distance de 990 mm, découpez les trous d’alimentation tout en prévoyant l’emplacement d’une buse pour le groupe de sécurité.
  6. Horizontalement, à une distance de 198 mm du centre et verticalement à une distance de 980 mm, un trou d'un demi-pouce est percé pour le couplage du capteur de fusible thermique. Au bas de la pièce, à une distance de 137 mm d'un sol propre au centre, faites un trou pour le tuyau de vidange et le diamètre du vase d'expansion?.
  7. Dans la pièce pour le dessus de la chaudière, percez des trous pour le contrôleur de sortie du circuit de la chaudière. Les dimensions sont standard, car il est acheté sous forme finie avant l'assemblage de la chaudière. La hauteur totale de la chaudière du sol propre au sommet du contrôleur doit être de 1190 mm.
  8. Découpez dans le profilé métallique des pattes en forme de U pour la chaudière d'une longueur de 765 mm.
  9. A partir de la tôle épaisse de 5 mm, l’intérieur de la chaudière est découpé dans les dimensions suivantes: four 468 × 780 × 346 mm, chambre de post-combustion 468 × 780 × 256 mm, cendrier 468 × 780 × 250 mm. La billette du four supérieur est rallongée pour souder les tubes de l'échangeur de chaleur. En conséquence fournir une place pour les trous. La même chose est fournie dans la cendre de billette inférieure.
  10. Une ouverture rectangulaire pour une buse de 130 × 200 mm est découpée dans la découpe inférieure du compartiment à cheminée.
  11. Les tuyaux d'un diamètre de 50 mm pour un échangeur thermique sont coupés à une longueur de 730 mm, à raison de 4 pièces.
  12. Couper les morceaux de tuyau pour l'alimentation, le retour, l'eau chaude et froide. Les diamètres des tuyaux sont choisis conformément au paragraphe 1 et leur longueur est indiquée dans le diagramme.

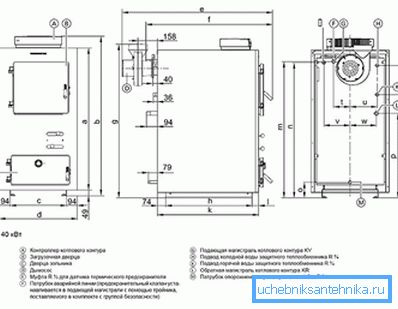

Circuit de chaudière à pyrolyse

Les pièces coupées aux dimensions à l'aide du soudage à l'arc sont combinées en une seule structure conformément au schéma.

Les trous pour les tuyaux sont découpés avec une scie sauteuse (la chaudière est assemblée à la maison). Fixez la cheminée avec un loquet. Son point extrême devrait être à 1289 mm du bord de la poignée de la porte du four. Du bord de l'entonnoir à la même poignée doit être de 1101 mm. L'intérieur de la chambre de combustion de gaz est maçonné avec des briques. Isolez également la porte de la chambre.

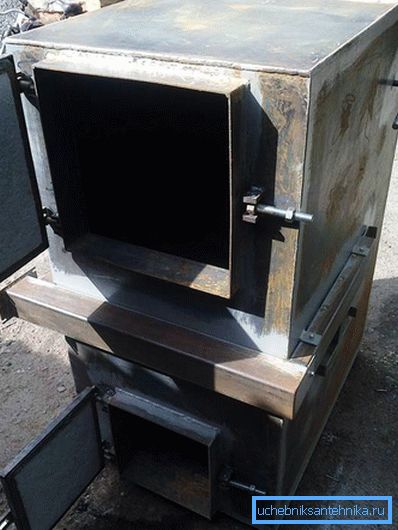

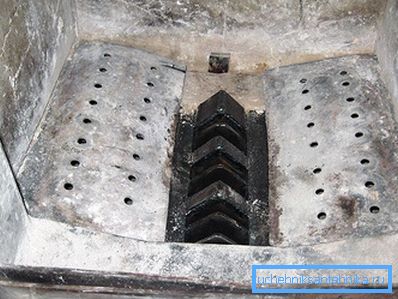

Chambre de combustion

Lorsque les parties métalliques de la structure interne sont assemblées sur les montants, le boîtier externe est soudé. Des entretoises sont nécessaires pour éviter toute déformation du métal. Les portes, l'automatisation et tout ce qui est nécessaire selon le schéma et conformément aux dimensions spécifiées sont fixés à la chaudière finie. Les pieds de la chaudière sont positionnés à une distance de 41 mm du bord extérieur avant de la chaudière. La distance entre eux en largeur devrait être de 430 mm. La chaudière terminée est enveloppée dans une isolation thermique et placée dans un boîtier décoratif.

Quelques nuances

Quelques nuances

Si tout est correctement calculé et collecté, il n'y aura pratiquement pas de fumée de cheminée. Il y a d'autres nuances:

  1. Les dimensions de la chaudière dépendent de sa capacité.
  2. Le four d'une chaudière artisanale est légèrement supérieur à celui des chaudières industrielles.
  3. La configuration de la trémie du four est préférable si elle est rectangulaire.
  4. Pour contrôler la quantité de carburant et d'air, vous devez créer un limiteur. Il est constitué d'un tuyau de 76 mm de diamètre et de longueur légèrement supérieure à la chaudière. Un disque est soudé au fond du bouchon, qui a un intervalle de quatre centimètres avec les parois du tuyau, et un trou est fait à cet effet dans le couvercle de la chaudière.
  5. Le tuyau de liquide de refroidissement est plié pour un meilleur transfert de chaleur.
  6. La quantité de liquide de refroidissement entrant dans la chaudière est contrôlée par une vanne installée à l'extérieur de la chaudière.

Chaudron

La chaudière à pyrolyse est donc prête. Peut-être avez-vous une expérience personnelle dans la fabrication d’un tel dispositif pour chauffer une maison. Eh bien, nous vous serions reconnaissants des précieuses instructions données dans les commentaires de l’article.

Peut-être serez-vous intéressé à vous familiariser avec les documents d'accompagnement de notre site:

  • Caractéristiques de la chaudière à condensation
  • Caractéristiques du choix des radiateurs de chauffage
  • Comment faire une chaufferie dans une maison privée
  • Qu'est-ce que les radiateurs à vide

Vidéo

Comment faire une chaudière à pyrolyse 15-25 kW? Vous pouvez vous renseigner à ce sujet en visionnant la vidéo:

Schémas

Grâce à ces schémas, vous pouvez mieux comprendre le fonctionnement de la chaudière à pyrolyse et quels sont ses avantages par rapport aux analogues:

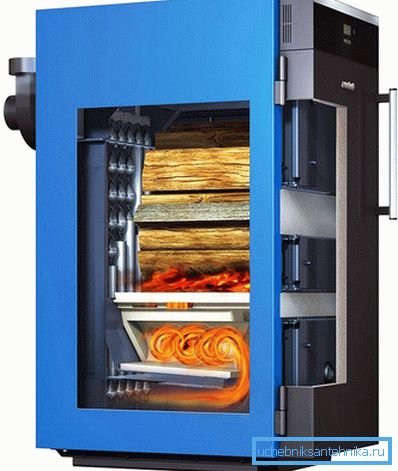

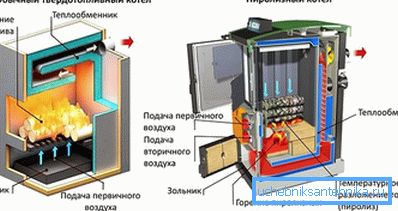

Principe de fonctionnement d'une chaudière à combustible solide et à pyrolyse typique

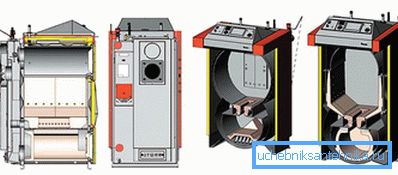

Dispositif de chaudière à pyrolyse

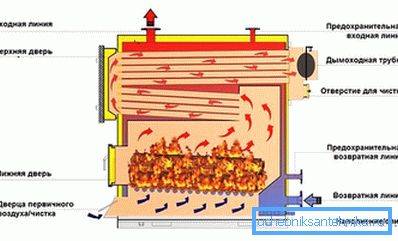

Système d'échappement de gaz chauffé

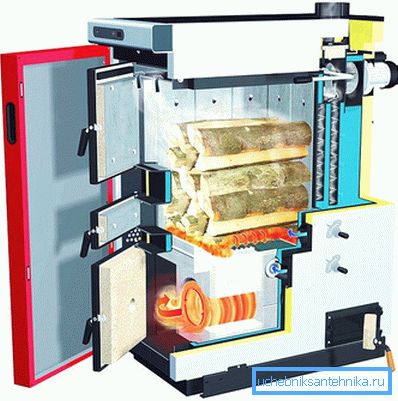

Schéma de fonctionnement de la chaudière à pyrolyse

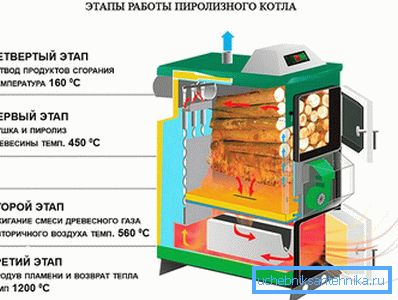

Étapes de la chaudière
