Chaudière à tubes: comment fabriquer soi-même une unité

Dans la plupart des cas, les chaudières à combustibles solides présentent un inconvénient majeur: elles doivent charger en permanence des portions de charbon, de bois de chauffage, de briquettes, etc. Cependant, ce problème peut être évité.

Vous pouvez faire une chaudière à pyrolyse à partir d'un tuyau. Il concerne les appareils à combustion longue et peut fonctionner sur tous les types de combustibles solides, même sur les déchets combustibles.

Caractéristiques d'un générateur de chaleur à propergol solide

Tout d'abord, comment fonctionne le luminaire.

Principe de fonctionnement

1. Les appareils à combustion longue fonctionnent en fumant les combustibles solides pendant 10/16 heures. Dans ce cas, les unités de transfert de chaleur ont considérablement augmenté.
2. Le carburant brûle complètement. De ce fait, le coût d'exploitation de l'unité diminue et le volume de déchets diminue.
3. Ces chaudières ont une chambre de combustion spacieuse avec une zone de combustion limitée et un apport d'air contrôlé contrôlé..
4. Des quantités importantes de carburant y sont chargées une fois toutes les 10/16 heures.. En limitant le débit d'oxygène dans la chaudière, il est possible de parvenir à une lente combustion du combustible à haute température.
5. Si vous avez l’intention de fabriquer une chaudière pour le bain de vos propres mains avec un tuyau, vous pouvez installer un réservoir d’échangeur de chaleur sur la cheminée qui chauffera l’eau du bain..

Faites attention! En résumé, il est possible de charger des chaudières à combustion longue une ou deux fois par jour. Le système de chauffage fonctionnera en permanence.

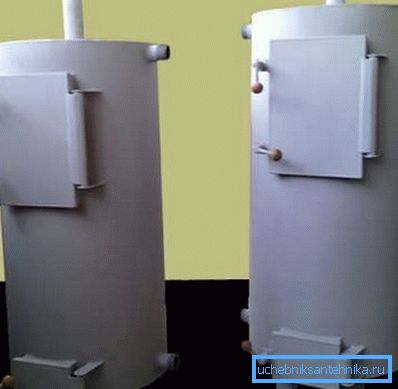

Conception de l'appareil

1. Il est préférable que la chaudière à tube de feu soit composée de tuyaux ayant une section transversale de 300 mm. L'épaisseur de leur paroi doit être d'au moins 3 mm. Un métal plus mince en raison des températures élevées brûlera rapidement.
2. La longueur du tuyau doit être de 80/100 cm. Le volume des portions de carburant chargées dépend de ce paramètre.

De par sa conception, l'appareil est divisé en 3 sections.

1. Place aux signets de carburant. Sa hauteur peut varier pendant la consommation de carburant.
2. Terrain pour la combustion et la génération de chaleur. Là, le carburant brûle.
3. Zone de combustion complète. Dans celui-ci, les cendres brûlent et les gaz de combustion sont évacués.

Le dispositif limitant la zone de combustion signifie que la période de fonctionnement de l'unité sans ravitaillement en carburant s'appelle le distributeur d'air.

1. Il s’agit d’un cercle de métal d’une épaisseur de 4/6 mm et d’un trou au milieu. Grâce à un tube télescopique, l'oxygène pénètre dans le lieu de combustion.
2. Le distributeur doit avoir un diamètre légèrement inférieur à la section transversale de l'appareil. Alors il bougera sans obstacles.
3. La hauteur de la zone de combustion est contrôlée par la roue elle-même, ainsi que par la largeur de ses pales. Le distributeur d’air ne mesure pas plus de 5 cm de hauteur, sinon le bois brûle très vite.

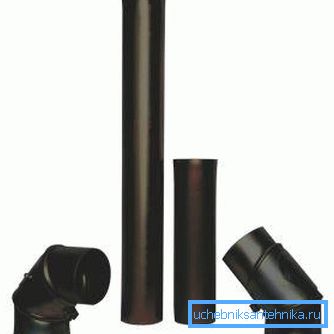

Le tuyau d'admission d'air peut être monolithique ou télescopique.

1. Sa section doit être d’environ 6 cm. Au maximum 2 cm dans le trou du distributeur, sans quoi la chambre à carburant serait sursaturée en oxygène.
2. L'oxygène peut pénétrer dans le tuyau directement de l'espace environnant ou de la chambre de chauffage de l'air, en haut de l'unité. Donc, brûler sera plus stable et efficace.
3. Le débit d'oxygène dans la chambre peut être régulé par un volet situé en haut de l'appareil.

La chaudière à combustible solide fabriquée elle-même doit avoir une cheminée de la cheminée pour détourner les produits de combustion. Il peut être soudé sur le côté de la chaudière, en haut de son mur.

Faites attention! La sortie de la cheminée doit d'abord être horizontale. La longueur de ce segment peut être de 40/50 cm. Un tel dispositif empêchera la formation de traction excessive.

Le fond de la chaudière doit être équipé d'un cendrier avec une porte pour ramasser les cendres, le laitier et les cendres.

Pour chauffer le liquide de refroidissement d'un système de chauffage d'eau d'un bâtiment de deux manières.

1. Réservoir à distance monté à travers lequel la cheminée est passée. Les produits de combustion chauffés dégagent de la chaleur dans l'eau du système de chauffage.
2. Le tuyau de l’échangeur d’eau traverse la chambre de combustion de l’unité. Dans le réservoir, l'eau est chauffée par un serpentin relié au tuyau.

La première méthode est beaucoup plus facile à mettre en œuvre. C'est idéal si la chaudière est transformée en bain à partir d'un tuyau. La seconde méthode est cependant plus efficace et plutôt compliquée à exécuter. C'est optimal pour un immeuble résidentiel.

Fabrication indépendante de la chaudière

De plus, comment monter la chaudière à partir du tuyau avec ses propres mains.

Ce qu'il faut cuisiner

Vous aurez besoin de ce qui suit.

1. Tuyau en acier pour le boîtier de l’appareil, d’un diamètre de 30 cm et d’une épaisseur de paroi d’au moins 3 mm.
2. Tôle de fer, 4 mm d'épaisseur.
3. Tuyaux métalliques: section 6 cm - pour le conduit, d'un diamètre de 10 cm - pour la cheminée.
4. Dispositif de soudage
5. Meuleuse d'angle (c'est-à-dire bulgare).

Faites attention! La chaudière doit être montée sur un sol strictement horizontal et plat. Souvent, pour cela, vous devez couler une chape en béton.

Processus de travail

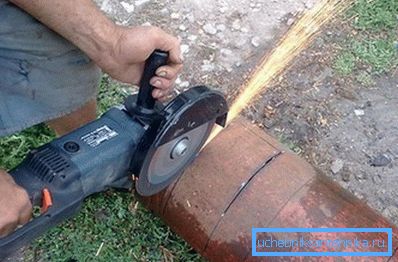

1. Tout d'abord, le tuyau pour le corps est coupé à la longueur souhaitée de 80/100 cm. Si la hauteur de la chaudière est supérieure, il sera difficile de déposer le combustible.
2. Ensuite, les bords de la pièce sont alignés.
3. Ensuite, le fond est soudé au tuyau en tôle de fer, si désiré - les pieds sont en barre de canal.

1. Après cela, le distributeur d'air est fabriqué. Un cercle est découpé dans une tôle d'acier dont la section est inférieure de 2 cm au diamètre interne du corps. Un trou est percé au milieu du cercle, d’un diamètre ne dépassant pas 2 cm.
2. La roue à aubes en tôle d’acier est soudée au bas du répartiteur d’air. Ils ne devraient pas avoir plus de 5 cm de large.
3. Le tuyau de la conduite doit être soudé au sommet du détendeur, de sorte que le trou du distributeur se trouve au milieu de sa section.

1. L'instruction prévient que la hauteur du conduit doit être au moins égale à 100% de la hauteur du corps de l'appareil. La partie supérieure du tuyau doit être équipée d'un registre permettant de réguler le débit d'air.
2. Au bas de l'appareil, vous devez créer une porte pour le cendrier. Pour cette meuleuse couper un rectangle de tôle d'acier. Puis il se cambre. Ensuite, une poignée et des charnières lui sont soudées.

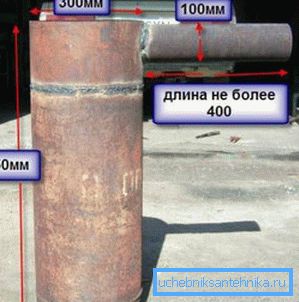

3. Au sommet de l'unité est une cheminée soudée. Tout d'abord, le tuyau doit aller à l'horizontale, puis il passe dans l'échangeur de chaleur du système de chauffage, qui a la forme d'un réservoir.
4. Maintenant, il reste à faire le couvercle de la chaudière. Il devrait y avoir un trou sous le tuyau du distributeur d'air. Le couvercle doit être fait de manière à ce qu'il soit bien ajusté à la chambre de combustion de l'appareil. Sinon, l'appareil va fumer. (Voir aussi l'article Tuyau de cheminée en acier inoxydable: caractéristiques.)

Conclusion

Si la chaudière décrite est correctement installée et utilisée, elle sera économique et sûre. Un tel appareil peut fonctionner avec n'importe quel combustible solide, même les déchets ménagers inflammables.

La vidéo dans cet article en dira beaucoup plus intéressant.
