Chaudière de chauffage à combustible solide

Le coût d'une chaudière de chauffage réalisée par une méthode industrielle (quel que soit le type de combustible, sauf électrique) commence à 13 000 roubles. Ce sont des échantillons de faible puissance capables de chauffer une petite maison de campagne. La plupart des propriétaires ne conviennent pas. De plus, il n’est pas toujours possible d’utiliser du gaz naturel pour le chauffage. Il est nécessaire de considérer comme une alternative combustible solide, huile usée, électricité. Pour beaucoup de gens, le combustible solide est plus approprié: bois, charbon, briquettes. Les artisans préfèrent fabriquer eux-mêmes une chaudière à combustible solide. Cela économise de l'argent et les mains ont quelque chose à faire.

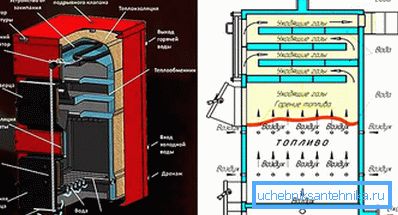

Composants principaux

Composants principaux

Les chaudières à combustibles solides comprennent les composants suivants:

  • département de chargement de carburant;
  • collecteur d'or;
  • vannes papillon;
  • barres de grille;
  • réservoir de stockage d'eau;
  • échangeur de chaleur;
  • cheminée

Espèces

Espèces

Selon la méthode de placement de l'échangeur de chaleur, les chaudières à combustible solide sont:

  • horizontal - l'échangeur de chaleur est situé dans le plan horizontal;
  • vertical - l'échangeur de chaleur est installé dans la chaudière.

Une caractéristique de l'emplacement horizontal de l'échangeur de chaleur est sa position inclinée. La différence de niveau est de 1 cm entre le point haut et le point bas (sortie du liquide de refroidissement dans le système) .Les chaudières à échangeur de chaleur vertical sont principalement utilisées pour le chauffage.

En principe, toute chaudière à combustible solide peut être utilisée pour la cuisson. Pour cela, il est nécessaire de prévoir une surface de cuisson dans sa conception.

Boîte à outils

Boîte à outils

Pour assembler la chaudière, vous aurez besoin d’outils et de matériel.

Outils:

  • machine de soudage à l'arc;
  • meuleuse d'angle ("meuleuse") et molettes pour couper le métal;
  • pinces;
  • perceuse électrique avec un ensemble de perceuses;
  • niveau et roulette.

Matériaux:

  • Brique ignifuge
  • Sable tamisé.
  • Argile
  • Feuille métallique de 5–8 mm d'épaisseur. Il est préférable d'utiliser de l'acier inoxydable, mais vous pouvez utiliser de l'acier.
  • Grilles en fonte.
  • Coin en métal.
  • Tuyaux en acier pour eau de section rectangulaire et ronde.
  • Portes pour le compartiment à carburant, récepteur en or.
  • Rabat de cheminée.
  • Bypass ou circulateur uniquement.

Si la circulation forcée est basique et que le système de chauffage par gravité doit être sauvegardé en tant que réserve, une dérivation est installée. Lorsque vous travaillez uniquement avec circulation forcée, installez une pompe.

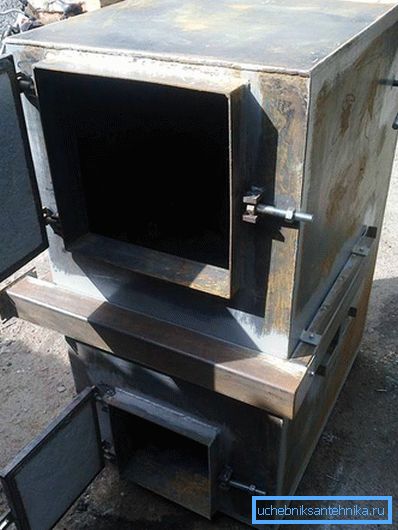

Fabrication et assemblage de pièces

Fabrication et assemblage de pièces

Commencez à travailler de vos propres mains sur l'installation de la chaudière en établissant le schéma et les dessins de l'ensemble. Selon eux, les tailles sont appliquées sur des feuilles de métal. En marquant, découpez les parois avant, arrière, latérales et le bas de la chaudière. Devant les ouvertures découpées pour les portes des récepteurs de carburant et d'or.

Si vous coupez les ouvertures avec un coupe-gaz, les trous sont percés dans les coins de la pièce afin que l’acier ne «mène» pas, puis le métal est coupé du milieu aux bords le long du marquage.

Si vous utilisez la meuleuse, les trous dans les coins de la perceuse ne sont pas nécessaires. Il suffit de couper à travers le métal sur le contour prévu. Également selon la taille, toutes les parties métalliques de la chaudière sont coupées.

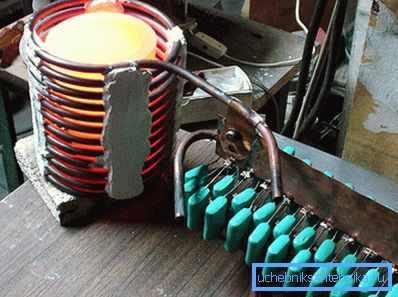

Fabrication d'échangeurs de chaleur

L'installation de l'échangeur de chaleur commence par la réalisation de trous dans les tuyaux conçus pour les racks. Ils ont une section carrée de 40 à 60 cm. Dans les tubes verticaux, situés à l'avant, 4 trous de 5 cm de diamètre sont découpés à l'aide d'un coupe-gaz, en les plaçant uniformément sur toute la longueur de la pièce.

Des montants ronds de 4 et 5 cm sont percés dans les montants arrière, à partir du bas du futur échangeur de chaleur, des trous sont fournis pour alimenter la chaudière en eau (retour) et en haut pour alimenter le système de chauffage en eau. Toutes les ouvertures doivent être lisses sans les afflux, qui sont éliminés à l'aide du "moulin". Soudage de tuyaux dans un produit entier, en maintenant les angles de 90? verticalement et horizontalement, en brassant les ouvertures d'extrémité de tuyaux rectangulaires (racks).

Les soudures de l'échangeur thermique fini sont vérifiées pour vérifier qu'elles ne fuient pas. À cette fin, la conduite de retour est temporairement réduite au silence (afin que l'eau ne coule pas), et à travers le flux est rempli d'eau.

Chaudière à combustible solide

Chaudière montée à l'endroit où il est prévu de l'installer, car tous les détails sont très lourds et son déplacement dans la forme finie est problématique. Une fondation réfractaire doit d'abord être équipée. Il est posé en briques réfractaires. Pour que la maçonnerie ne se disperse pas, elle peut être renforcée avec des angles métalliques sur les bords et les briques entre elles afin de cimenter le mortier. La deuxième variante de la fondation est un «coussin» en béton monolithique.

Les dimensions de la fondation doivent être légèrement plus grandes que la base de la chaudière. Une billette d’acier est placée sur la fondation - le fond du cendrier.

Les parois du réservoir dans lequel l’échangeur de chaleur est installé sont aménagées en briques réfractaires, un réservoir de combustible et un récepteur de cendres sont équipés. La distance entre l'échangeur de chaleur et le mur est de 1 cm. Des barreaux de grille sont installés au fond du réservoir. Le mur de briques avant comporte des ouvertures pour la porte du réservoir de carburant et la porte du récipient en or.

Chaudière maison

Les parois extérieures de la chaudière sont gainées de métal, lequel est interconnecté par des coins disposés verticalement. Les portes sont attachées au boîtier en métal. Pour enlever la cheminée montée de monoxyde de carbone. La procédure d'installation de ce nœud dépend de la présence ou de l'absence de la surface de cuisson.

Si la chaudière doit être utilisée pour la cuisson, la cheminée est montée sur le côté, sinon sur le dessus de la chaudière.

À la sortie de la chaudière, la cheminée est équipée d'un robinet-vanne pour réguler la poussée. Le matériau du tuyau peut être différent: brique ignifuge, métal, amiante. L'essentiel est d'atteindre le niveau de traction souhaité afin d'organiser le processus de combustion.

Pour un fonctionnement en toute sécurité d'une chaudière à combustible solide, vous pouvez installer un vase d'expansion ouvert, des capteurs de traction et de température de l'eau et un ventilateur.

Afin d'éviter toute surchauffe du liquide de refroidissement et toute explosion de la chaudière, il est nécessaire de surveiller en permanence le niveau d'eau et la température de combustion. Si vous utilisez uniquement la circulation forcée, le risque d'explosion de l'échangeur de chaleur augmente considérablement lors de l'arrêt de l'électricité pendant le fonctionnement de la chaudière. Sois attentif

Vidéo

Dans le matériel vidéo fourni, vous pourrez vous familiariser visuellement à la conception de la chaudière à combustible solide:

Dessins

Dans les dessins, vous pouvez examiner les caractéristiques de conception d’une chaudière à combustible solide:

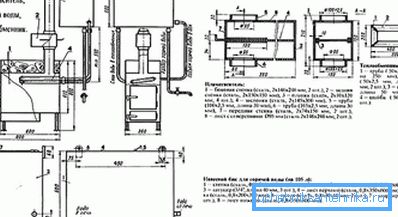

Dessin d'une chaudière à combustible solide

Schéma de la chaudière à combustible solide

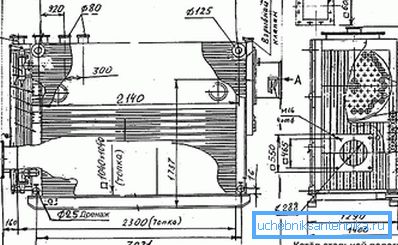

Dessin d'une chaudière à combustible solide

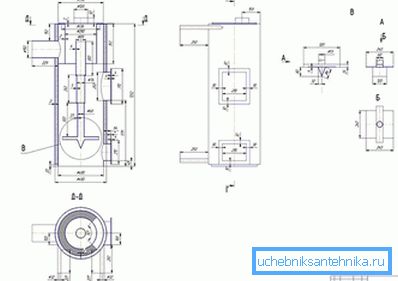

Dessin d'une chaudière à combustible solide en détail

Dessin de la chaudière

Dessin constructif d'une chaudière à combustible solide
