Chaudière électrique galant: c'est quoi

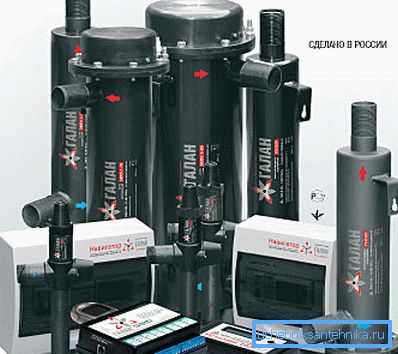

L’utilisation de l’énergie électrique pour le chauffage des locaux est à présent assez fréquente, notamment dans les zones non gazéifiées. Et l'un des types de tels équipements est le chauffage des chaudières électriques Galan.

Le principe de fonctionnement de telles unités est fondamentalement différent de celui des appareils TENovyh, mais cette différence n’est que bénéfique, car l’efficacité du processus augmente et la consommation d’énergie diminue. Bien entendu, les deux dernières qualités peuvent être mises au premier plan. C'est pourquoi, dans cet article, nous allons parler d'un tel équipement, ainsi que d'un extrait vidéo reflétant ce sujet.

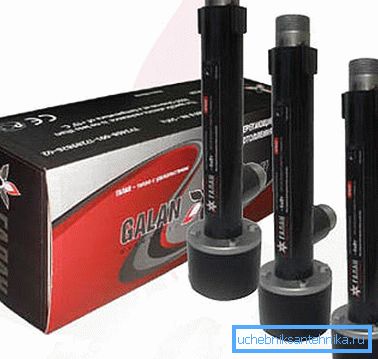

Chaudières à électrodes

Comment ça marche

Note Tout d’abord, il convient de noter que toute chaudière électrique GALAN, quels que soient sa taille et sa puissance, est un système de type à écoulement utilisant la méthode ionique pour chauffer le liquide de refroidissement. Tous ces appareils ainsi que le circuit de chauffage, qu’il s’agisse de radiateurs ou de chauffage par le sol, conformément aux normes et aux exigences des installations électriques et de GOST 12.1.030-81, ne sont autorisés à fonctionner que s’il existe une mise à la terre.

En pratique, la chaudière de chauffage GALANT est un réservoir à deux électrodes polaires et à deux ouvertures pour l’entrée et la sortie du liquide de refroidissement (le plus souvent les chauffages ont une forme cylindrique).

La tension secteur de l'appareil, en fonction de sa modification, peut être:

• soit 220V;
• ou 380V.

Mais dans tous les cas, la fréquence actuelle reste égale à 50 Hz, et ce chiffre est donné pour une raison. Il s’avère que le principe de chauffage repose ici sur la fermeture du circuit, tout comme dans le cas des éléments chauffants, la spirale en nichrome sert uniquement de cavalier, et ici, le caloporteur lui-même.

Lorsque le liquide de refroidissement traverse le réservoir, la polarité des électrodes change 50 fois par seconde. Par conséquent, les ions doivent également changer la direction du mouvement avec la même fréquence. A partir d'une telle vitesse, la température du liquide augmente, c'est-à-dire que, dans le langage de la physique, il y a un processus de son ionisation (pas d'électrolyse, comme le pensent certaines personnes).

Pour ceux qui sont dérangés par une électrode immergée dans un liquide (peu importe la force avec laquelle elle frappe!), Nous pouvons dire que les instructions de sécurité excluent cette possibilité et voici pourquoi.

Comme vous le savez, le courant passe par le chemin de moindre résistance, et ce chemin se situe juste entre les deux extrémités des tiges et ne peut en aucune manière affecter le fluide dans le circuit de chauffage à l'exception de son chauffage. Vous pouvez également rassurer ceux qui ont peur du feu en cas de fuite du chauffage. En cas de fuite de fluide, le circuit entre les électrodes s'ouvre et le système s'éteint naturellement.

En utilisant ce tableau, vous pouvez choisir la modification de la chaudière pour votre maison.

Note Les systèmes de chauffage qui fonctionnent à partir de diverses modifications du système Galan peuvent être complétés par des thermostats. Ils peuvent être installés sur des radiateurs ou des automatismes de chaudière et surveilleront l’état du microclimat dans la pièce.

Connexion

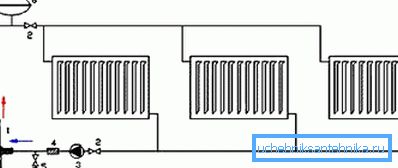

• Dans le diagramme supérieur, vous pouvez voir comment la chaudière de chauffage électrique GALAN est raccordée au circuit de chauffage par radiateur.. Tout est très simple - le principal est que vous calculiez correctement le rapport entre la puissance de la chaudière et les besoins du système, mais cela est facile à faire - dans le passeport des radiateurs et dans le passeport de la chaudière, vous pouvez toujours lire ces données. Mais il ne faut pas oublier non plus qu’il faut d’abord calculer la puissance nécessaire pour la pièce.

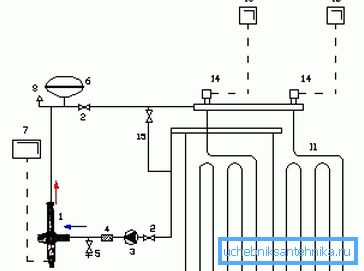

• Lors du raccordement d’un système de chauffage par le sol, assurez-vous de le rincer et il est souhaitable qu’il s’agisse d’un projecteur inhibiteur - s’il existait un autre appareil de chauffage auparavant, le circuit contient nécessairement du sel qui ne vous permettra pas d’ajuster la densité du fluide pour régler la chaudière. Le système doit être rempli d’eau distillée.

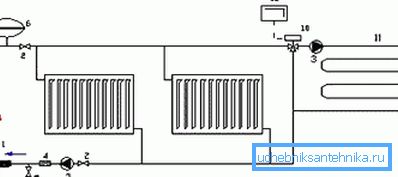

• En outre, vous pouvez connecter votre propre système à deux circuits - des radiateurs et un plancher chauffant, où l'installation de la chaudière est similaire aux deux installations supérieures.. Mais ces circuits nécessitent une température différente du liquide de refroidissement, de sorte qu'une vanne à trois voies (10) est claquée dans le tuyau d'alimentation sur le sol chauffé. Cet appareil rejettera automatiquement de l'eau chaude dans le tuyau de retour si le système de chauffage par le sol atteint une température suffisante.

Conclusion

Il convient de noter que le prix de GALAN par rapport à la chaudière de chauffage de la même capacité sera inférieur. N'oubliez pas non plus que le chauffage doit toujours être au-dessus du tuyau d'alimentation et être en position verticale. Les premiers 120 cm de sortie doivent être réalisés en tuyau galvanisé.
