Chaudières à double circuit - garantie de chaleur dans la

Le système de chauffage centralisé et d'eau chaude ne fonctionne pas toujours parfaitement. Il arrive plus souvent que la température de l’eau dans les batteries laisse à désirer, le même problème se produit avec de l’eau chaude. La chaudière à double circuit sera un réel salut dans cette situation.

Qu'est-ce que l'installation de la chaudière

La réalisation la plus importante est l’indépendance du fonctionnement de l’alimentation en eau chaude et du chauffage centralisé. L'essentiel est de maintenir le flux d'eau froide et son chauffage fournira la chaudière.

La chaudière à double circuit offre des avantages tels que:

• les chaudières ne prennent pas autant de place, elles peuvent donc être installées même dans de petits appartements urbains, où le manque d'espace libre est un phénomène courant. Il n'est pas nécessaire de leur attribuer une chambre séparée.

• La grande majorité des modèles modernes sont dotés de dispositifs permettant de régler le fonctionnement du chauffage. De ce fait, il est possible d'obtenir un microclimat optimal dans l'appartement.

Faites attention! Outre le réglage du fonctionnement du chauffage, le coût de chauffage est également considérablement réduit.

• la sécurité après l'installation de la chaudière à la maison n'est pas réduite, les fabricants utilisent une protection multi-appareils contre la surchauffe, de sorte que même si un brûleur tombe en panne, il s'éteindra tout simplement et rien de grave ne se passera.

Il y a plusieurs défauts mineurs:

• l'eau chaude ne commencera pas à couler immédiatement, mais après un certain temps, elle est généralement utilisée pour faire couler de l'eau chaude. Le fait est qu’une chaudière à double circuit doit avoir le temps de réchauffer l’eau froide qui passe dans la conduite, ce qui prendra un certain temps;

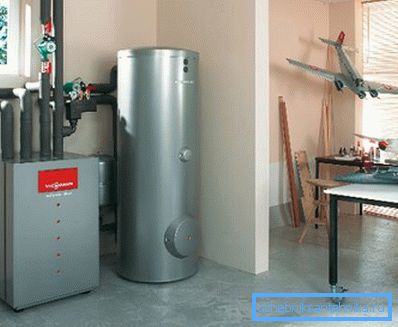

Faites attention! Si le besoin en eau chaude est important, il est alors logique de s’arrêter sur le programme d’approvisionnement en eau chaude cumulatif. Dans ce cas, une chaudière est installée dans laquelle plusieurs dizaines de litres d'eau chaude sont stockés.

• lorsqu’on l’utilise pour l’alimentation en eau chaude, l’eau chaude n’est fournie qu’à un moment donné du démontage. Si la surface de l'appartement / maison est grande, ce n'est pas très pratique;
• La tuyauterie d’une chaudière à double circuit est plus compliquée que celle à simple circuit.

Classification de la double chaudière

La classification d'un tel dispositif peut être effectuée selon plusieurs critères, par exemple, par type d'allumage, méthode d'installation, type de carburant, etc. Avant de choisir un modèle particulier, il serait bien, au moins de manière générale, de se familiariser avec les types de tels dispositifs.

Par la méthode d'installation peuvent être identifiés:

• modèles muraux - souvent utilisé dans des appartements en ville;

• analogues de plancher - Ils sont plus puissants, mais ils occupent également des endroits qui ne sont pas comme un exemple De tels modèles sont le plus souvent utilisés dans des maisons privées et des chambres séparées leur sont fournies.

Les chaudières à double circuit peuvent être classées par type de travail:

• avec une chambre de combustion ouverte (le deuxième nom est atmosphérique) - ils se distinguent par leur faible coût, mais leur rendement est faible, la température des gaz à la sortie est d’environ 1000? С. L'air nécessaire à la combustion du combustible provient directement de la pièce où la chaudière est installée;
• modèles à turbocompresseur - ici, la chambre est déjà fermée et la combustion du carburant se produit avec un rendement supérieur;
• Chaudières à condensation - à ce jour, en termes d'efficacité, peut-être la meilleure option. En sortie, les gaz ont déjà une température de l’ordre de 500 ° C, c’est-à-dire que le rendement de l’appareil est plus élevé (d’après les fabricants, d’environ 30% par rapport aux analogues atmosphériques). Le seul inconvénient est le coût, le prix du modèle de condensation peut être plusieurs fois supérieur à la valeur du "aspiré".

Par type d'allumage peuvent être identifiés:

• modèles à allumage électronique, dans ce cas, l’automatisation contrôlera le fonctionnement du brûleur en fonction de la température du liquide de refroidissement;
• et des dispositifs dans lesquels l’allumage est effectué à l’aide d’un piézo. Le principal avantage peut être considéré comme une indépendance vis-à-vis de l’électricité: de tels dispositifs sont le plus souvent utilisés dans les maisons de campagne et dans les maisons de campagne où il peut y avoir des pannes de courant.

Séparer les chaudières à double circuit. De tels dispositifs sont destinés à utiliser simultanément 2 types de carburant. On utilise des faisceaux comme le bois de chauffage, le gaz, le gazole, le bois de chauffage, le gazole, l'électricité, etc. La principale différence avec les appareils classiques est qu'il existe deux chambres de combustion à la fois (une pour le combustible gazeux et solide).

En outre, bien souvent, ils sont en plus équipés de radiateurs électriques. Cependant, dans ce cas, l’électricité constitue une assurance et non la principale source de chaleur. Lors du remplacement du combustible, il suffit de changer le brûleur, cela se fait à la main sans faire appel à des spécialistes.

Faites attention! Il est possible de connecter plusieurs systèmes de chauffage à de tels appareils, car il existe plusieurs sorties. Ainsi, le travail de 2 ou même de plusieurs circuits de chauffage peut être fourni avec une chaudière à double combustible.

En savoir plus sur l'appareil et le principe de fonctionnement de la chaudière à double circuit

En résumé, le principe de fonctionnement de toute chaudière peut être décrit très simplement. Le combustible est brûlé, l'énergie libérée est utilisée pour chauffer de l'eau, qui est ensuite fournie soit aux tuyaux du système de chauffage, soit à la canalisation d'eau chaude sanitaire. Il s’agit d’une approche plutôt simpliste, il est donc logique d’examiner plus en détail le fonctionnement et le dispositif de la chaudière.

Dispositif chaudière à 2 circuits

Une caractéristique de ce type d'appareil est la présence de 2 échangeurs de chaleur, l'un servant à préchauffer le liquide de refroidissement et l'autre à répondre aux besoins de l'ECS. Sur le marché, vous pouvez choisir parmi 2 options:

• chauffage des chaudières à double circuit avec 2 échangeurs de chaleur séparés (primaire et secondaire). Le primaire est constitué de tubes en cuivre avec des ailettes en cuivre. Un transfert de chaleur maximal est nécessaire dans un espace restreint. Par conséquent, seul le cuivre est utilisé. Secondaire - utilisé pour l'alimentation en eau chaude;

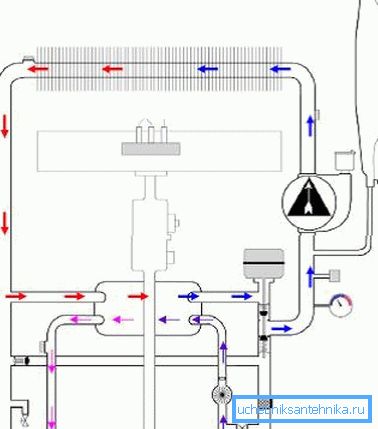

• dans certains modèles, on utilise le schéma «tuyau dans tuyau», c’est-à-dire qu’à l’intérieur d’un tuyau de grand diamètre (l’eau le déplace pour le chauffage), un tuyau plus petit est situé, l’eau pour l’ECS y circule.

Comment fonctionne une chaudière à 2 boucles

Le réglage des modes de fonctionnement de la chaudière est effectué à l'aide d'une vanne à trois voies, responsable de la destination de l'eau chaude - du système de chauffage ou de la canalisation d'eau chaude sanitaire.

2 modes de fonctionnement sont possibles:

• dans le mode de chauffage de la maison, l'échangeur de chaleur primaire chauffe pendant la combustion du combustible et la soupape bloque l'écoulement d'eau dans le tuyau d'eau chaude;
• En mode ECS, tout se passe exactement de l’inverse: le chauffage du système de chauffage arrête temporairement le chauffage et toute l’eau chaude passe dans le système d’ECS.

Compte tenu de ce mode de fonctionnement de la chaudière, il est préférable de rester sur le modèle avec 2 échangeurs de chaleur séparés. Le fait est que cela facilite les réparations. Au fil du temps, la composition de l'eau du robinet fera son travail et il faudra changer l'échangeur de chaleur. S'il y en a deux, le remplacement sera moins cher.

Est-il possible d'utiliser plusieurs chaudières simultanément

Parfois, cette division des modes de fonctionnement ne convient pas, auquel cas la question se pose de savoir s'il est possible d'installer une chaudière séparée pour les besoins de chauffage et d'eau chaude sanitaire.

On peut soutenir que:

• D'un point de vue purement technique, cela est possible, mais il est illogique de raccorder deux chaudières pour le chauffage, à condition que l'une d'entre elles soit utilisée spécifiquement pour l'alimentation en eau chaude. Le fait est que dans ce cas, vous pouvez oublier d'ajuster l'eau dans le mélangeur; dans ce cas, il est plus pratique d'installer une colonne pour chauffer de l'eau;
• Vous pouvez connecter plusieurs chaudières de faible puissance en cascade (c’est-à-dire en série). Dans ce cas, chaque prochain sera inclus dans le travail après que la puissance des précédents ne soit plus suffisante. Ceci fournira l'option la plus flexible pour ajuster le fonctionnement du chauffage: des chaudières conventionnelles et à double combustible peuvent être utilisées.

Caractéristiques du cerclage

Sous le cerclage, comprenez le bon raccordement de la chaudière au système de chauffage. Si vous le souhaitez, vous pouvez répertorier plus d'une douzaine de façons. adapté à différentes situations. La différence principale par rapport au raccordement d’une chaudière à circuit unique est qu’au lieu d’une, il est nécessaire de travailler avec 2 sorties - le système de chauffage est raccordé à l’une et l’ECS à l’autre.

Considérons quelques recommandations générales:

• Il y a souvent des consommateurs dont les niveaux de puissance diffèrent considérablement dans les circuits de chauffage (par exemple, les radiateurs classiques sont complétés par un système de «plancher chauffant» dans certaines pièces). Dans ce cas, un séparateur hydraulique (également appelé anuloïde ou hydroarrow) est introduit dans le circuit de chauffage. Cela permet une séparation maximale du circuit de la chaudière et du circuit avec l'ajout de chauffages à basse puissance;

• la tuyauterie peut être considérablement simplifiée si la chaudière comporte déjà des éléments du système de chauffage tels qu'une pompe de circulation, un vase d'expansion, un système de sécurité;
• la même chaudière peut être utilisée pour un système de chauffage combiné, l'eau peut être utilisée séparément et l'antigel dans une autre zone. L'instruction de liaison dans ce cas nécessite l'installation d'un séparateur. En fait, ce dispositif divise le système de chauffage en 2 circuits, leur source d’énergie est commune, mais les autres éléments (pompe, vase d’expansion, etc.) sont communs;

• L'alimentation en eau chaude est raccordée à la deuxième sortie de la chaudière.

Résumant

L'utilisation d'une chaudière à 2 circuits réduira la dépendance de la maison en matière de chauffage centralisé et d'eau chaude. Bien sûr, le coût d'un tel appareil est important, mais le confort et les économies obtenues en ajustant le fonctionnement du système de chauffage en valent la peine. Le matériel proposé permettra de manière générale de se familiariser avec les types de chaudières, le dispositif et le principe de fonctionnement, ainsi que les nuances de leur connexion.

La vidéo montre un exemple de cerclage d'une chaudière à double circuit.
