Chaudières à gaz domestiques: un examen des meilleures

La plupart des systèmes de chauffage domestiques de la Fédération de Russie, en présence d'un gazoduc dans une région donnée, fonctionnent sur des chaudières à gaz de divers types. En outre, de nombreux utilisateurs ne soupçonnent même pas que, dans certaines situations, on puisse préférer des principes de fonctionnement différents des agrégats.

Dans la plupart des cas, les systèmes de convection traditionnels sont utilisés pour la maison, quel que soit le circuit, c’est-à-dire qu’il peut s’agir de radiateurs ou de pop chaud, et ces méthodes permettent de chauffer des locaux à différentes températures. Par conséquent, voyons ensemble la différence entre les chaudières à convection et à condensation, apprenons-en plus sur leurs avantages et inconvénients, comment se connecter et regardez le clip vidéo.

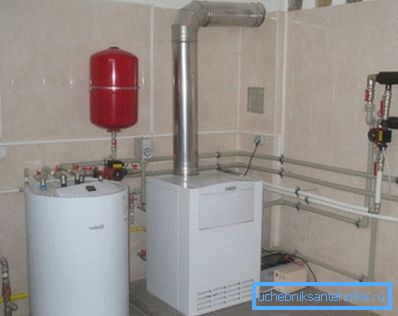

Chaudières à gaz pour la maison

Vue d'ensemble des modèles de convection

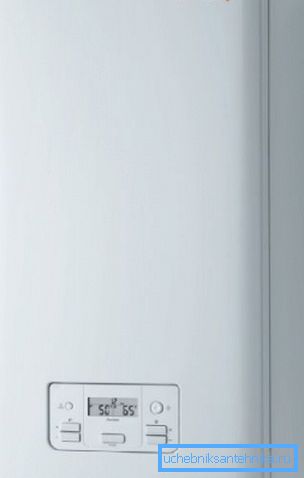

• PROTHERM PANTERA 25 KTV est un système de chauffage à convection mural à double flux pour lequel une cheminée de type turbo est installée. La chaudière est alimentée par une tension de 220 / 230V avec une fréquence de 50 Hz et a une puissance de 147W, intensité 4A, degré de protection IP40.

Dans le même temps, sa puissance thermique est de 26,5 kW avec un rendement de 92%. En tant que vecteur d’énergie, il n’est possible d’utiliser que du gaz naturel ou du propane, seule la consommation de gaz naturel est comprise entre 2,8 et 1,12 m.³/ heure et propane - 2,05-0,82m³/ heure

• La plage de température pouvant être réglée par un thermostat varie de 38 ° C à 80 ° C, la pression de service optimale est comprise entre 0,5 et 3 bar, le vase d'expansion a un volume de 7 litres, l'échangeur thermique en acier inoxydable et le brûleur est fabriqué en nickel-chrome. Pendant le fonctionnement, il existe trois modes d’utilisation à long terme, hiver / été / vacances, une fonction antigel, une protection contre le coincement de la pompe / vanne à trois voies et un capteur de pression pour le système de chauffage. Poids 37 kg avec les dimensions (hauteur / largeur / profondeur) 7420x410x3110 mm.

• VAILLANT atmoTEC plus VUW 200-5 est un système de chauffage mural à convection à double circuit pour lequel une cheminée de type turbo est installée. La chaudière est alimentée par une tension de 220 / 230V avec une fréquence de 50 Hz et a une puissance de 147W, intensité 4A, degré de protection IP40. Dans le même temps, sa puissance thermique est de 26,5 kW avec un rendement de 92%. En tant que vecteur d’énergie, il n’est possible d’utiliser que du gaz naturel ou du propane, seule la consommation de gaz naturel est comprise entre 2,8 et 1,12 m.³/ heure et propane - 2,05-0,82m³/ heure
• La plage de température pouvant être réglée par un thermostat varie de 85 ° C à 110 ° C pour une conduite allant de 75 ° C à 85 ° C, la pression de travail optimale est de 0,5 à 3 bar, le vase d'expansion a un volume de 10 litres, un échangeur de chaleur en acier inoxydable et un brûleur au chrome-nickel.

Pendant le fonctionnement, il existe trois modes d’utilisation à long terme, hiver / été / vacances, une fonction antigel, une protection contre le coincement de la pompe / vanne à trois voies et un capteur de pression pour le système de chauffage. Poids 31kg avec des dimensions (hauteur / largeur / profondeur) 800x440x3380 mm.

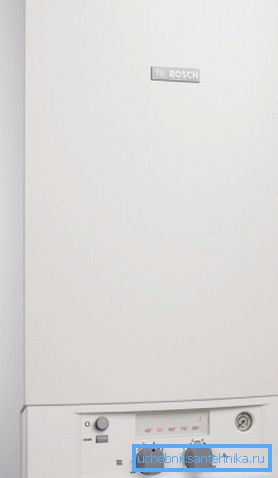

• BOSCH ZWA 24-2 K est un système de chauffage à convection mural à double flux pour lequel une cheminée de type turbo est installée. La chaudière est alimentée par une tension de 220 / 230V avec une fréquence de 50 Hz et a une puissance de 240W, un courant de 4A, degré de protection IP40. En tant que vecteur d’énergie, il est possible d’utiliser uniquement du gaz naturel ou du propane.
• La plage de température pouvant être réglée par un thermostat varie de 85 ° C à 110 ° C lorsque la conduite est alimentée entre 75 ° C et 85 ° C, la pression de travail optimale est comprise entre 0,5 et 3 bar, le vase d'expansion a un volume de 8 litres et un échangeur thermique en acier inoxydable et un brûleur au chrome-nickel. Pendant le fonctionnement, il existe trois modes d’utilisation à long terme, hiver / été / vacances, une fonction antigel, une protection contre le coincement de la pompe / vanne à trois voies et un capteur de pression pour le système de chauffage. Poids 33kg avec dimensions (hauteur / largeur / profondeur) 7150x400x3550 mm.

Vue d'ensemble des modèles de condensation

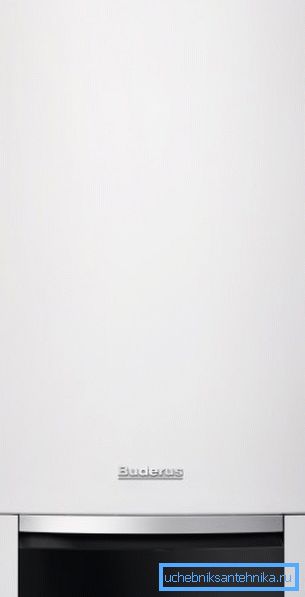

• Buderus Logamax plus GB012-24K (Allemagne), comme sur la photo ci-dessus, est un système de chauffage mural à condensation à double circuit, largement utilisé pour des surfaces allant de 100 à 220 m². La chaudière fonctionne sur un réseau variable 220-230V avec une fréquence de 50 Hz et ne consomme que 120W et peut simultanément fonctionner en mode de chauffage à 90 ° C (maximum). Le vase d'expansion de ce modèle dispose de 8 litres. Deux échangeurs de chaleur à ailettes sont en aluminium d'une capacité nominale de 26,5W.
• À l'aide d'un échangeur de chaleur à récupération, l'énergie thermique des gaz de combustion est condensée. Le rendement de la chaudière est donc de 102,5% et ne crée pas de bruit pendant le fonctionnement. La consommation de carburant est de 2,7 m³/ heure, les gaz d'échappement sont évacués en mode turbo, il y a une pompe de circulation, un écran, une télécommande, un allumage électronique et une protection contre le gel. Les paramètres (hauteur / largeur / profondeur) sont 720x440x355 mm pour un poids de 37 kg et une période de garantie de 24 mois.

• Buderus Logano plus GB312-280 avec combustion automatique de la chaudière SAFe (Allemagne) est un système de chauffage par condensation à double circuit monté au sol, largement utilisé pour des surfaces allant de 140 à 280 m². La chaudière fonctionne sur un réseau variable de 220-230V avec une fréquence de 50 Hz et ne consomme que 330W et peut simultanément fonctionner en mode de chauffage à 56-78? C (de manière optimale). Le vase d'expansion de ce modèle a une capacité de 8 litres. Deux échangeurs de chaleur à ailettes sont en aluminium d'une puissance nominale de 27,1W.
• À l'aide d'un échangeur de chaleur à récupération, l'énergie thermique des gaz de combustion est condensée. Le rendement de la chaudière est donc de 108,0% et ne crée pas de bruit pendant le fonctionnement. La pression d'admission des gaz est de 20 mbar, les gaz d'échappement sont évacués en mode turbo, il existe une pompe de circulation, un écran, une télécommande, un allumage électronique et une protection contre le gel. Les paramètres (hauteur / largeur / profondeur) sont 1517x1410x717 mm avec un poids de 330 kg et une période de garantie de 24 mois.

• Ferroli DIVAproject C24 (Italie) est un système de chauffage mural à condensation à double circuit largement utilisé pour des surfaces allant de 100 à 220 m.². La chaudière fonctionne sur un réseau variable 220-230V avec une fréquence de 50 Hz et ne consomme que 120W et peut simultanément fonctionner en mode de chauffage à 90 ° C (maximum). Le vase d'expansion de ce modèle a 8 litres, l'échangeur de chaleur à ailettes est en cuivre avec une puissance nominale de 23,5W.
• À l'aide d'un échangeur de chaleur à récupération, l'énergie thermique des gaz de combustion est condensée. Le rendement de la chaudière est donc de 91% et ne crée pas de bruit pendant le fonctionnement. La consommation de carburant est de 88 m? / Heure (0,65 kg / h - pour le gaz liquéfié G31). Les gaz d'échappement sont évacués en mode turbo. Il existe une pompe de circulation, un écran, une télécommande, un allumage électronique et une protection contre le gel. Les paramètres (hauteur / largeur / profondeur) sont 700x400x330 mm avec une masse de 27 kg et une période de garantie de 24 mois.

Note Le principe de fonctionnement des chaudières de chauffage domestiques à gaz à condensation est différent de celui décrit ci-dessous. Mais pour le consommateur, le résultat final est important. Par conséquent, nous pouvons dire que les modèles de type condensation sont également appelés modèles à basse température.

C'est-à-dire que leurs échangeurs de chaleur se sentent excellents à une température constante inférieure à 60? C, ce qui est extrêmement indésirable pour le type de condensation. De plus, malgré son prix d’achat plus élevé, l’unité de convection est plus économique que la convection.

Le principe de fonctionnement des chaudières à convection à gaz

Le gaz naturel ou liquéfié s'écoule à travers le pipeline vers le brûleur à gaz situé dans la chambre à combustible de la chaudière, sous l'échangeur de chaleur. Son emplacement permet aux flammes avec une efficacité maximale de chauffer l'échangeur de chaleur dans lequel est chauffée l'eau courante (voir aussi l'article Chauffage au gaz dans une maison en bois: installation et fonctionnement).

Le capteur thermique à la sortie enregistre la température que vous avez réglée et, à la valeur optimale, le relais automatique coupe l'alimentation en carburant et le brûleur s'éteint. Lorsque la température de l'eau baisse de 1 à 2 ° C, l'automatisme fonctionne à nouveau et l'allumage électrique active le brûleur - le processus de chauffage entre en phase active et de tels cycles périodiques persistent jusqu'à ce que la chaudière soit éteinte.

Lors de l’achat d’une unité, sachez que les chaudières domestiques à convection (traditionnelles) ont peur de la condensation, ce qui nuit à la durée de vie de l’échangeur thermique et de la cheminée, car il ne s’agit pas uniquement de vapeur d’eau, mais de son mélange avec les acides générés par la combustion du propane.

Le seuil de température le plus dangereux pouvant se trouver dans l’échangeur thermique? Il se situe entre 55? C et 57? C Cela suggère que la température optimale pour les unités traditionnelles devrait être de 60 à 80 ° C, mais que, dans le même temps, la différence entre les tuyaux d'alimentation et de retour devrait être non significative.

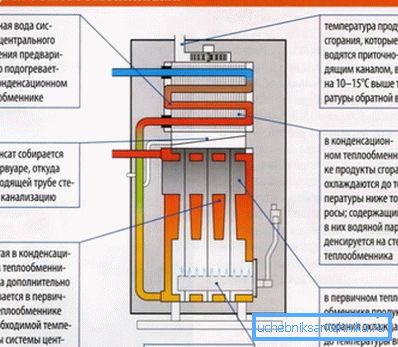

Le principe de fonctionnement des chaudières à condensation au gaz

Les chaudières domestiques à gaz à chauffage par condensation sont les plus économiques - lors de la combustion du gaz, de l'énergie thermique est transférée au liquide de refroidissement. Mais il produit également des vapeurs d'acide, qui ne sont pas affichées dans la rue, comme dans une chaudière traditionnelle.

Ici, dans une chambre spéciale, il se produit une évacuation de chaleur secondaire, c’est-à-dire que les produits de combustion disponibles peuvent atteindre des températures pouvant atteindre 150 ° C, refroidir au-dessous du point de rosée (condensation) - 55 ° C - d’où le nom des chaudières. Mais cette chaleur, dégagée lors de la condensation, est gaspillée lors du chauffage du caloporteur.

Calcul du rendement moyen pour les chaudières à condensation

Note Un calcul similaire, comme dans le tableau supérieur, pour les chaudières traditionnelles ne sera que de 92% d'efficacité, soit 15% de moins; on peut donc en conclure que les économies réalisées sur les unités de condensation au cours de leur fonctionnement seront identiques à 15%.

Ces unités sont plus efficaces à basses températures (30-50 ° C), ce qui convient le mieux à un système de chauffage par le sol, et en mode de fonctionnement à 60-80 ° C, l'efficacité diminue à 94-95% - ceci est dû à une réduction significative condensation de vapeurs assurant un chauffage secondaire du liquide de refroidissement.

En outre, un système à deux circuits pour le chauffage et l'alimentation en eau chaude dans un bâtiment classique avec une méthode de condensation pour chauffer le réfrigérant réduit considérablement les émissions de monoxyde de carbone et d'oxydes d'azote dans l'atmosphère (jusqu'à 70%).

Comme vous le comprenez, la possibilité d’économiser, tout en laissant de côté un air pur, a immédiatement provoqué une forte demande des Européens du commerce - dans certains pays, le nombre de chaudières à condensation concernées atteint 99%. Mais les Britanniques et les Belges sont allés encore plus loin - dans ces pays, la loi interdit généralement l'utilisation de chaudières à convection - uniquement par condensation.

Mais dans ce cas, non seulement les économies d’argent et la limitation des émissions nocives dans l’atmosphère sont bénéfiques, mais elles résistent librement aux chutes de pression de 5 à 10 mbar. La perte de puissance peut atteindre 10%, sans que la durée de vie des brûleurs en soit affectée.

Échangeurs de chaleur

Note Maintenant, pour la production d'échangeurs de chaleur, on utilise principalement de l'acier, de la fonte et du cuivre, bien que l'aluminium soit souvent utilisé pour les chaudières à condensation. Du choix correct du modèle avec un échangeur de chaleur particulier dépend de la durée de vie de la chaudière et de son coût.

Il est plus probable que le magasin vous proposera une chaudière de chauffage domestique au gaz avec un échangeur de chaleur en acier, étant donné que ce matériau peut être qualifié de moins cher, de plus durable et de plus facile à traiter. Le principal avantage de l'acier dans de tels cas est le coût le plus bas de l'unité et la ductilité du matériau.

Malgré cela, en cas de chauffage et de refroidissement périodiques, l’acier est recouvert de fissures dues à ce que l’on appelle le stress thermique. Mais les inconvénients des échangeurs de chaleur en acier peuvent être attribués à leur sensibilité à la corrosion, ce qui est particulièrement dangereux en cas de condensation. En plus du volume et de la masse importants, plus le volume et la masse sont importants, plus le gaz dépensé sera important pour son chauffage.

La fonte ne craint pratiquement pas la corrosion, bien que les instructions ne recommandent toujours pas d'utiliser l'appareil dans un mode tel que la condensation se produise (55? -57? C). Mais pendant le fonctionnement de la chaudière, de tels échangeurs de chaleur sont très exigeants - peut-être l'apparition de dépôts de sel dans la partie du brûleur (eau sale), ce qui provoque des fissures.

De plus, en raison de la différence de température à l'entrée et à la sortie, une corrosion à basse température peut survenir, ce qui présente également un risque de fissuration (le mitigeur à quatre voies situé sur le tuyau de retour sert de salut).

Le plus efficace peut être appelé un échangeur de chaleur en cuivre, même si beaucoup le considèrent peu fiable. La capacité du cuivre à transférer rapidement la température élimine presque complètement la corrosion à basse température et les chaudières peuvent fonctionner selon le mode 30 ° C et parfois même plus bas. Ici, la consommation de carburant est la plus basse, car les échangeurs de chaleur en cuivre ont les plus petits volumes et une bonne conductivité thermique.

Conclusion

En conclusion, il convient de noter que vous ne devez pas installer les chaudières à gaz de vos propres mains, même si vous comprenez leur appareil.

Pour au moins deux raisons:

• Tout d'abord, l'installation et le raccordement arbitraires à la conduite de gaz d'une telle unité sont interdits par la loi et comportent des risques (il existe de nombreux exemples).
• Deuxièmement, le maître avec la licence marquera pour vous la période de garantie, ce qui implique automatiquement le service de la garantie, à compter de la date d’installation de l’unité et non à compter de la date de vente.
