Chaudières auto-fabriquées: comment choisir la conception de

Dans une maison de campagne est souvent un problème urgent de son chauffage pendant la saison froide. Les poêles à charbon ou à bois traditionnels ne sont pas très efficaces: leur coût en combustible est irrationnel, il faut beaucoup de temps pour éliminer la suie et les cendres et il y a une chute de température dans les pièces. Une excellente solution au problème exprimé sera la chaudière de chauffage.

De telles unités sont plus modernes et efficaces que les fours. Avec une puissance suffisante, l'appareil sera en mesure de chauffer non seulement un bâtiment résidentiel, mais également un bâtiment industriel et commercial. Si désiré, une telle unité peut être faite à la main.

Comment fonctionne la chaudière pour le chauffage

Toutes les chaudières de chauffage sont agencées selon le même principe - la combustion de combustible transfère de l'énergie thermique à l'échangeur thermique. Cela réchauffe le caloporteur - eau, huile, antigel (voir aussi l'article Calcul des radiateurs de chauffage: besoin en énergie thermique et nombre de sections).

Pour l'efficacité de l'unité sont deux indicateurs.

1. Niveau de consommation de carburant. Lorsqu'un apport insuffisant d'oxygène dans les déchets de combustion élimine les vapeurs de combustible liquide ou le gaz de pyrolyse et que celles-ci peuvent libérer beaucoup d'énergie lors de la combustion, la chaudière de chauffage domestique doit être modifiée.
2. Dispositif échangeur de chaleur. Plus la zone de contact de la chambre de combustion et du réservoir d'eau est en contact, plus l'énergie calorifique transférée du caloporteur combustible est importante pendant un certain temps.

Faites attention! Sur cette base, la température des déchets de combustion devrait être aussi basse que possible. Avec la chute de cet indicateur, l'efficacité de la chaudière augmente. En outre, plus la température de la cheminée est basse, plus elle sera durable et le fonctionnement de l'appareil plus sûr.

Choix de la conception de l'appareil

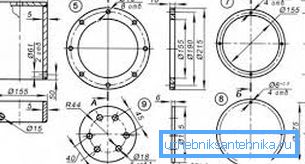

Lorsque vous réalisez des dessins de chaudières de chauffage artisanales, la disponibilité de matériaux et d'un type de combustible particulier dans votre région affectera leur apparence et leur fonctionnement.

1. Disponibilité des matériaux. L'acier résistant à la chaleur convient mieux aux appareils de chauffage que l'acier inoxydable ordinaire. Mais ce dernier est utilisé plus souvent. Le fait est que le matériau est facilement accessible et que son prix est inférieur.
2. Capacité de traitement. Pot en fonte ne peut pas faire à la maison.

Par conséquent, lors de la fabrication de chaudières à combustibles solides, le matériau le plus courant est la tôle.

1. L'épaisseur de l'acier doit être de 4/5 mm. Vous pouvez le manipuler avec une meuleuse, au gaz ou au soudage électrique.
2. L'unité d'appareil dépend du type de carburant sélectionné.
3. La conception est influencée par la méthode de circulation de l’eau dans le circuit.
4. L'instruction indique que, pour que l'eau à chauffer puisse circuler par convection naturelle, une hauteur de réservoir considérable et une section importante des buses, ainsi que des circuits de chauffage, sont nécessaires. Plus leur diamètre est petit, plus la résistance hydraulique et le débit de circulation sont élevés.
5. Si vous mettez la pompe, cela augmentera la vitesse de l'écoulement de l'eau, permettant ainsi de réduire la section transversale des tuyaux et la hauteur du réservoir.

Lorsque des chaudières de chauffage maison sont installées, il convient de rappeler quelques recommandations.

1. Il est préférable de fabriquer les circuits de chauffage et les buses de l’appareil à partir de tuyaux d’une section minimale de 32 mm.
2. Depuis que la pompe est éteinte, le débit du liquide de refroidissement diminue, sa température augmente. Par conséquent, le circuit de chauffage doit être constitué de tuyaux galvanisés. Analogues de plastique (il a une faible résistance aux hautes températures), même renforcée, il vaut mieux ne pas utiliser.

Types d'unités

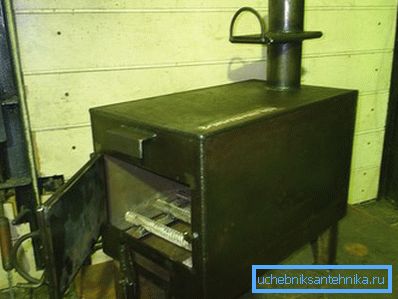

Les chaudières à bois les plus courantes.

Granulats de bois

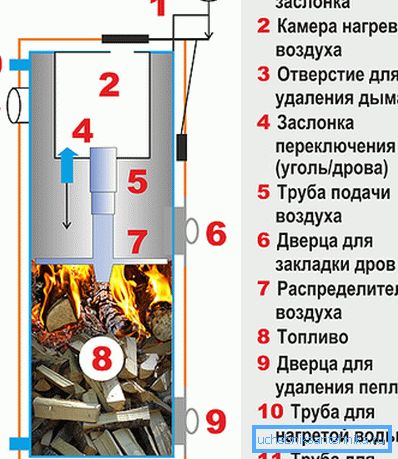

1. La chaudière à bois domestique la plus simple a l’apparence de deux cylindres, le plus petit étant situé à l’intérieur du plus grand.
2. La structure interne est une chambre de combustion et la structure externe est un réservoir d'eau.
3. Pour minimiser les travaux de soudage, il est possible d’utiliser un tuyau de grande section à paroi épaisse comme corps de l’appareil.

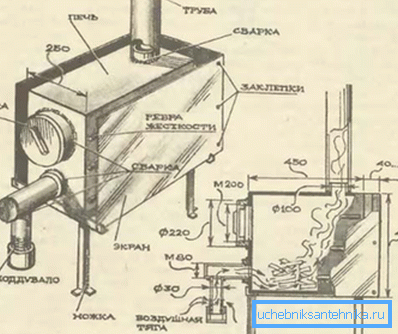

4. Chaudière de chauffage sur le bois peut avoir différentes tailles et formes, en fonction de la disponibilité de ces matériaux ou autres. Vous pouvez donc monter un four rectangulaire soudé dans un réservoir d'eau cylindrique. En option - placer dans le four une bobine ou un échangeur de chaleur à partir de plusieurs tuyaux disposés longitudinalement ou transversalement.
5. Les chaudières à bois peuvent être alimentées avec n'importe quel type de combustible solide. Pour eux, charbon, pellets, bois de chauffage ordinaire, briquettes de tourbe sèches, etc.

Le principal inconvénient de ces appareils est leur faible efficacité.

Analogues de pyrolyse

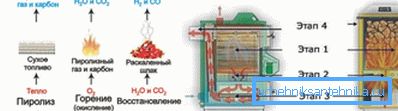

1. Dans ces chaudières, à des températures de 200/800 ° C et avec un apport limité en oxygène, le bois émet de la chaleur lors de la combustion et est converti en gaz de pyrolyse et en coke de bois. De plus, de l'air est mélangé au gaz chauffé, ce qui provoque une inflammation de la substance avec le dégagement d'une grande quantité d'énergie thermique.
2. Le résultat est la haute efficacité des appareils atteignant 92%. Sur une partie de l'unité de carburant peut fonctionner 10/12 heures. La chaudière à combustible solide maison a un indicateur de 4 heures.
3. Le carburant dans l'appareil brûle avec un minimum de déchets. La combustion du gaz peut être régulée par automatisation.

Faites attention! Lorsque les fractions solide et gazeuse du combustible sont brûlées séparément, les exigences relatives à la teneur en humidité du bois de chauffage augmentent. Avec une valeur de plus de 30% de gaz avec un grand volume d'eau, la vapeur brûle peu importe.

Unités d'huile usée

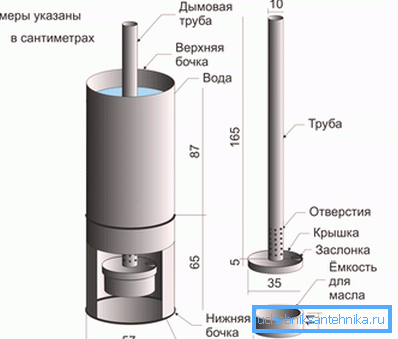

Des chaudières intéressantes à régler. Ils évaporent l'huile avant qu'elle ne brûle. Lorsque l'unité atteint les températures de fonctionnement, les gouttes dans la palette chauffée sont instantanément converties en gaz qui, une fois brûlées, chauffent l'échangeur thermique.

En tant que carburant dans de telles unités, vous pouvez utiliser du diesel.

Équipement électrique

Chaudière électrique maison pour le chauffage est très simple dans la conception. À l'intérieur du tuyau de grande section ont chauffe. Le tuyau de retour est soudé au boîtier par le bas, l’alimentation est montée sur le dessus.

Il est à noter que les chaudières électriques d'une puissance supérieure à 7 kW ne sont pas autorisées à être branchées sur le secteur à 220 volts.

La tension à 380 n'est pas partout.

1. Plus compliqué chaudière à induction.

1. Sa conception la plus simple consiste en un tuyau en plastique à paroi épaisse. Le fil émaillé est enroulé autour de lui en 100 tours.
2. Il est connecté à un onduleur de soudage ayant un courant (sortie) de 15 A.
3. À l'intérieur du boîtier se trouvent des éléments chauffés au vortex - une barre d'acier ou un fil épais.
4. Le tuyau de retour est relié au boîtier par le bas et l’alimentation par le haut.
5. Le circuit est rempli de liquide de refroidissement et l'unité est connectée à l'alimentation électrique.
6. Une pompe n'est pas nécessaire pour un tel dispositif. La circulation assure la convection de l'eau chauffée.

Conclusion

Les chaudières peuvent être chauffées indépendamment. De tels dispositifs sont beaucoup plus efficaces que les fours et peuvent augmenter les performances du système de chauffage (voir également l'article Système de chauffage à circulation automatique: caractéristiques du dispositif).

La vidéo dans l'article contient encore beaucoup de choses intéressantes.
