Chauffage à la vapeur: schéma, matériaux utilisés et méthode

Généralement, l'eau chaude est utilisée comme caloporteur dans les systèmes de chauffage résidentiels, mais parfois elle est remplacée par de la vapeur. Le schéma de chauffage à la vapeur est quelque peu différent de la solution traditionnelle, car vous devez accorder une attention particulière à son analyse. Connaissant seulement toutes les nuances, vous pouvez créer un projet efficace et le mettre en œuvre correctement.

Analyser le design

Caractéristiques du système

En soi, le chauffage à la vapeur est assez simple:

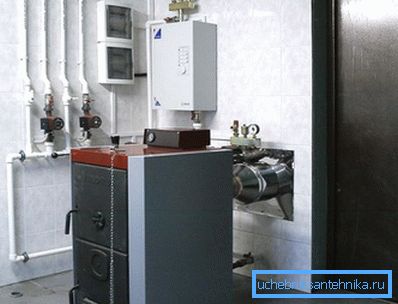

• La chaudière agit comme un chauffe-eau. (électrique, gaz ou combustible solide). Dans certains cas, il est possible de construire un système utilisant un four, mais il faut ensuite le moderniser en conséquence.
• Dans l'appareil de chauffage, l'eau est amenée à ébullition, formant un volume de vapeur important soumis à une pression considérable..

Faites attention! Les plus courants sont les systèmes basse pression conçus pour 100–150 kg / m.². Aussi dans les maisons privées peuvent être utilisés chauffage à la vapeur sous vide (jusqu'à 100 kg / m²), et utilisent parfois dans l’industrie des structures pouvant supporter plus de 600 kg / m².

• La vapeur pénètre dans les conduites par lesquelles elle pénètre dans les radiateurs installés dans les locaux.. Ici, il y a une redistribution de la chaleur: les tuyaux se refroidissent progressivement, chauffant l'air ambiant.
• Après refroidissement en dessous d'un certain niveau, l'eau est collectée sous forme de condensat et renvoyée dans la chaudière..
• Séparément, il convient de noter que l'air évacué du système par la vapeur est évacué à l'extérieur par un tuyau d'échappement spécial..

Selon la méthode utilisée pour renvoyer le condensat dans la chaudière, il existe:

• Systèmes de chauffage du type fermé. Dans ce cas, l'eau refroidie entre dans la chaudière directement par les tuyaux.

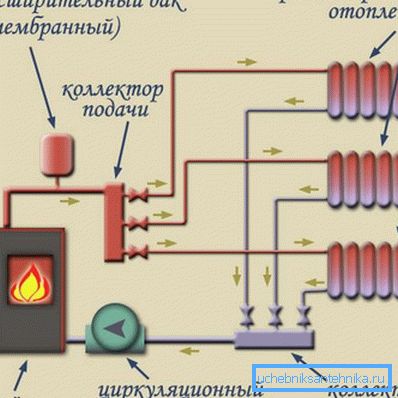

• Systèmes de type ouvert. Le condensat s’accumule initialement dans un réservoir séparé, puis est pompé dans la capacité de travail du chauffe-eau.

Avantages et inconvénients

Cette méthode de chauffage présente plusieurs avantages:

• La pièce se réchauffe assez rapidement en raison du passage de la vapeur à haute température à travers les radiateurs et les tuyaux.
• Le système a une taille assez compacte.
• Le liquide de refroidissement ne risque pas de geler dans les tuyaux, ce qui dans le cas d'un chauffage de l'eau entraîne souvent une rafale.
• Le coût des matériaux nécessaires à la mise en place est relativement faible.

Par contre, le chauffage à la vapeur n’est pas sans inconvénients:

• Premièrement, les pipelines s'usent assez rapidement sous haute pression, car ils doivent être réparés et remplacés plus souvent.

Faites attention! La maintenance préventive de toutes les connexions doit être effectuée régulièrement. C'est une question non seulement de votre confort, mais également de votre sécurité.

• Deuxièmement, le fort chauffage du liquide de refroidissement rend difficile le contrôle précis de la température par le biais des systèmes de climatisation.
• Troisièmement, les tuyaux lors du passage de vapeur produisent un son assez fort. Après un moment, bien sûr, vous cesserez de le remarquer, mais dans les premières semaines, ce bruit peut être désagréable.

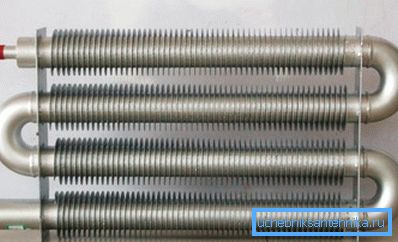

• Enfin, les tuyaux très chauds doivent être placés de manière à minimiser les risques de contact avec eux. Toutefois, les brûlures dues à un contact accidentel avec du métal chauffé resteront inévitables.

Recommandations d'installation

Sélection d'éléments

Si vous envisagez de configurer vous-même le système de chauffage à la vapeur, vous devez sélectionner tous les composants du système avec le plus grand soin.

Nous attirons l'attention sur les points suivants:

• La chaudière à vapeur est un élément clé qui détermine en grande partie les performances de tous les appareils installés. Pour ce faire, un modèle à double circuit alimenté au gaz ou à l'électricité est le mieux adapté. La limitation optimale de la température de la vapeur pour une maison privée est de 130 ⁰C.

Faites attention! Pour assurer un chauffage constant de l'eau dans le réservoir, vous pouvez également acheter un dispositif à combustible solide avec chargement automatique des pellets depuis un bunker spécial.

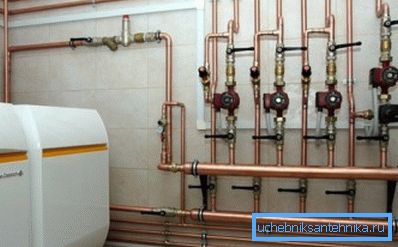

• Tuyaux pour connecter toutes les pièces en acier ou en cuivre. La deuxième option est préférable car le cuivre n'est pas sensible à la corrosion, mais dans ce cas, le coût du projet augmentera considérablement.

• Il est possible d'inclure dans le projet un système de communication à un tuyau et à deux tuyaux. Un arrangement de conduite simple est moins cher, cependant, il est préférable de prévoir une conduite séparée pour le drainage du condensat. Nous allons donc abaisser le niveau de bruit dans le système et faciliter la régulation du flux de chaleur.

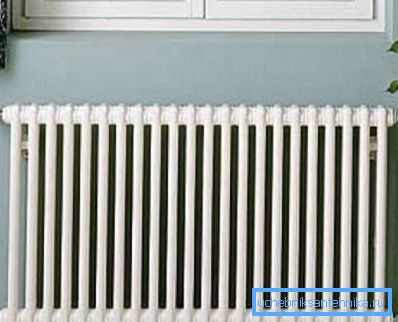

• En ce qui concerne les batteries, les radiateurs en fonte de configuration classique ou les dispositifs à panneaux en acier sont parfaitement adaptés à nos besoins.

• Nous acquérons pour chaque circuit de chauffage une soupape d’échappement qui ajuste automatiquement la pression dans le système.

Nuances de montage

Les travaux dans cet arrangement commencent avec l'installation de la chaudière.

L'instruction recommande d'agir comme suit:

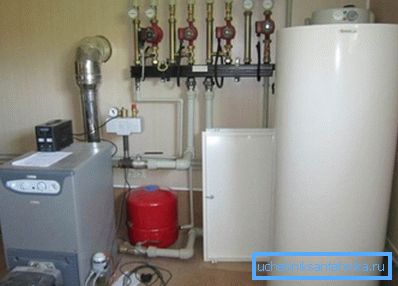

• Il est préférable d’installer le chauffe-eau au sous-sol ou dans une pièce souterraine, de sorte que la vapeur chauffée monte dans les tuyaux en raison des forces naturelles. Dans le même temps, le condensat retournera dans le réservoir par gravité.

• La pièce pour l'installation de la chaudière recouvre d'un matériau incombustible. Nous coulons une fondation monolithique séparée sous la chaudière elle-même, conçue pour empêcher son déplacement en cours de fonctionnement.
• À la sortie de la chaudière doit être monté soupape à vapeur, qui est utilisé pour régler le débit de vapeur.
• Au-dessus de la chaudière se trouve généralement un vase d'expansion à membrane. Sa fonction principale est l’égalisation de la pression dans le système.
• Après avoir établi un cuivre, nous commençons à poser des tuyaux. Nous les fixons sur les structures de support à l'aide de supports.
• Sur les murs des endroits choisis, nous installons des batteries de chauffage. Chaque radiateur peut être équipé de deux robinets, permettant, si nécessaire, d'éteindre la batterie du système, régulant ainsi le degré de chauffage de l'air dans la pièce.
• Scellez soigneusement toutes les connexions, car la pression de vapeur dans les tuyaux sera assez élevée.
• Installez des soupapes d'échappement responsables de l'évacuation de l'excès d'air.

Faites attention! Si un circuit ouvert est utilisé, il est impératif de mettre la pompe en marche pour transférer le condensat épuisé du réservoir vers la chaudière.

• Nous raccordons la chaudière à la canalisation, la remplissons d’eau et effectuons un essai. Pendant les tests, nous surveillons les lectures du manomètre, qui enregistre le niveau de pression, et surveillons également l'apparition de fuites au niveau des joints.

Conclusion

Les systèmes de chauffage à la vapeur décrits ci-dessus (avec un ou deux circuits, avec cycle ouvert ou fermé) démontrent une efficacité maximale dans les maisons privées et les cottages.

Cette conception peut être mise en œuvre indépendamment, mais si vous n’avez pas d’expérience dans la réalisation d’ingénierie thermique, il est préférable d’impliquer les professionnels dans la résolution du problème, du moins au stade de la conception. Et dans les nuances des opérations individuelles, la vidéo fournie dans l'article vous aidera à comprendre.
