Chauffage au sol par eau en 4 étapes

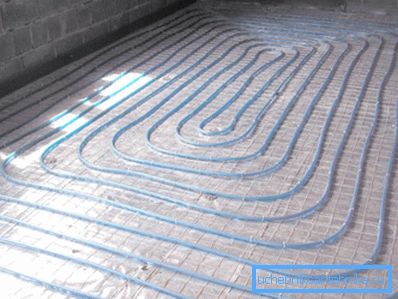

La grande majorité des réseaux de chauffage autonomes sont des systèmes de chauffage à base d’eau, composés d’une chaudière de chauffage, de conduites et de radiateurs. Cependant, tout le monde n'aime pas les piles encombrantes et pas toujours esthétiques qui sont installées sous les rebords de fenêtre et ne s'intègrent pas bien à l'intérieur de la pièce. C'est pourquoi un nombre croissant de personnes préfèrent le chauffage par le sol.
Ce n'est pas facile de le faire vous-même, mais le résultat en vaut la peine.
La procédure d'auto-installation du système de chauffage par le sol
Il convient de signaler immédiatement que, que vous installiez le réseau de climatisation dans votre maison ou amélioriez le chauffage de l'appartement, le câblage du chauffage par le sol entre installateurs professionnels est considéré comme l'un des processus de construction les plus complexes.
Mais si vous avez au moins des connaissances de base dans le domaine de la construction et de la réparation, si vous avez les compétences appropriées, vous pouvez tout faire vous-même. Cela vous aidera dans l’instruction, qui, pour faciliter la perception, est divisée en plusieurs étapes successives.
Étape 1. Préparation et isolation de la base
Tout d'abord, il est nécessaire de se débarrasser de l'ancienne chape en béton recouvrant le sol. Il est démonté à la dalle ou à la base du sol. Après cela, vous devez vous assurer que la différence de hauteur de la surface résultante aux différentes extrémités de la pièce ne dépasse pas 1 cm.Si plus, il est nécessaire de niveler la base à l'aide de structures de construction spéciales.
Ensuite, la surface est recouverte d'un film qui joue le rôle d'imperméabilisant, et un ruban amortisseur est collé autour du périmètre des murs. Cela aidera à éviter les déformations du sol dues à sa dilatation thermique après la mise en service du système de chauffage.
Astuce! Si, pour une raison quelconque, plusieurs circuits de chauffage dans le sol sont utilisés dans la même pièce, il convient d'installer un ruban compensateur entre eux.
Prochaine tâche: protection contre les pertes de chaleur. Il est nécessaire de poser une couche d'isolant thermique sur le sol, sinon une partie importante de l'énergie thermique ne chauffera pas la pièce, mais le sol entre les étages.
Le choix du matériau dépend de plusieurs circonstances:

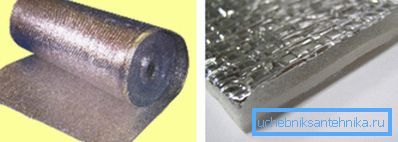

- Si le chauffage de l'eau dans le sol est utilisé uniquement comme complément au radiateur, vous devez utiliser de la mousse de polyéthylène., dont la surface présente une couche supplémentaire de feuille réfléchissant la chaleur.
- Dans le cas de l'installation du système décrit dans un appartement en ville ou au deuxième étage d'une maison (c'est-à-dire s'il y a une autre pièce chauffée sous vous), 3 à 5 cm de couche de mousse suffisent.
- Dans tous les autres cas (notamment si dans la maison du rez-de-chaussée il y a un sol rugueux «sur le sol»), des mesures plus sérieuses sont nécessaires pour se protéger contre les pertes de chaleur.. Par exemple, une couche d'argile expansée ou de feuilles de mousse de polystyrène d'au moins 10 cm d'épaisseur.
Il existe des tapis isolants spéciaux pour le chauffage par le sol. Leur prix est un peu plus élevé, mais ils sont équipés de supports spéciaux qui faciliteront l’installation des tuyaux à l’avenir.

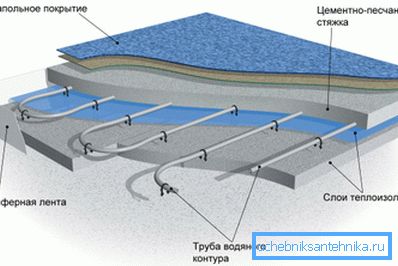

Après la pose de l'isolation est mis en treillis de renforcement. Il sert non seulement à augmenter la résistance d'une chape en béton, mais également à y fixer des tuyaux en métal et plastique, à travers lesquels circule le caloporteur liquide chaud du système de chauffage.
Étape 2. Acquisition d'éléments du système climatique
À la fin des travaux préparatoires, vous devez vous procurer le matériel nécessaire. Le système de chauffage par le sol est construit à partir des éléments suivants:
| Équipement | Description |
| Chaudière de chauffage | Il sert à chauffer le liquide de refroidissement, qui alimente ensuite les tuyaux situés sous le sol, qui échangent de l'énergie thermique avec l'air circulant dans la pièce. Lors de l'achat, faites attention au type de combustible utilisé et à la puissance du chauffage. |
| Pompe de circulation | Il est utilisé pour organiser le courant de liquide de refroidissement sur tous les éléments du système climatique. Si le sol chaud est monté avec des radiateurs, il est conseillé de prévoir l'installation d'une pompe sur chaque circuit. Vous pouvez ainsi réguler plus finement le microclimat. Parfois, la pompe est intégrée à la chaudière, vous n’avez donc pas besoin de l’acheter séparément. |
| Vannes | Il doit être équipé des tuyaux d'entrée et de sortie de la chaudière. En outre, les vannes qui coupent l'alimentation en eau, il est souhaitable d'installer sur d'autres éléments du système. Ainsi, vous pouvez facilement bloquer l'accès du liquide de refroidissement pour le remplacement ou la réparation de l'équipement. |

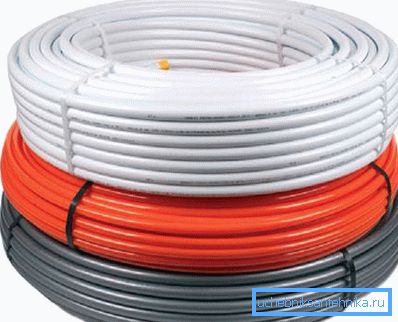

| Les pipes | En tant que matériau permettant de chauffer le plancher, il est nécessaire d’utiliser des tuyaux en polypropylène ou en polyéthylène réticulé. La deuxième option est préférée car ce matériau a un coefficient de dilatation thermique plus faible. Les tuyaux en polypropylène sont moins chers, mais il est recommandé d’acheter leurs variétés renforcées avec de la fibre de verre. |

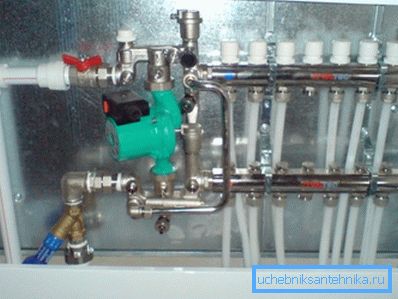

| Collecteur | Cet élément est une buse percée de nombreux trous pour l’installation de tuyaux. Deux détails sont nécessaires: pour distribuer le liquide de refroidissement chaud et collecter l'eau déjà refroidie. Ils sont souvent montés dans une armoire de collecte spéciale. Il existe également un autre équipement installé vous permettant de régler la température et le volume d'eau, de vous débarrasser de l'air, etc. |
| Raccords, raccords et autres raccords | L'installation du système de chauffage ne peut pas se passer de l'utilisation de divers accessoires. Il est nécessaire de connecter les différents éléments du système. Lors de l'achat, faites particulièrement attention à la qualité. L'étanchéité des articulations dépend des performances de l'ensemble du système. |
Faites attention! Pour l'installation du système de chauffage, caché sous le sol, il est nécessaire d'utiliser des tuyaux d'un diamètre de 16 à 20 mm, capables de résister à la température du caloporteur jusqu'à 95%. Sinon, les performances du système ne sont pas garanties et les réparations peuvent vous coûter assez cher.
Étape 3. Installation de la chaudière

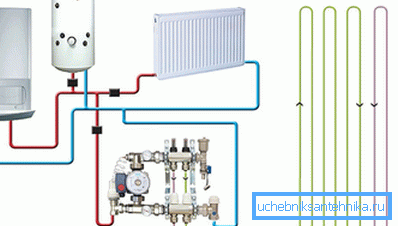

Pour que le chauffage au sol puisse chauffer efficacement les pièces, il est nécessaire de veiller à l'installation de la chaudière de la capacité requise. Il est conseillé d'acheter du matériel d'une capacité de 15 à 20% supérieure aux estimations. Cela aidera à compenser la perte de chaleur lors du chauffage du sol.
N'oubliez pas qu'une pompe est nécessaire pour organiser le courant de liquide de refroidissement. S'il n'est pas intégré à la chaudière, achetez-le également.
L'installation de la chaudière doit être effectuée en stricte conformité avec les instructions fournies avec celle-ci. N'oubliez pas que l'installation d'équipements à gaz est effectuée uniquement par des spécialistes après l'obtention du permis approprié.
Étape 4. Pose de tuyaux et remplissage de chape
Les canalisations pour le chauffage par le sol sont fixées sur le site d'installation à l'aide de supports spéciaux. Vous pouvez également fixer des pièces avec des bandes en plastique sur le treillis d'armature. Cependant, la première option facilite l’installation et permet de poser les tuyaux plus soigneusement sur le sol.
Le processus de mise en page est simple.
Il suffit de suivre quelques conseils:

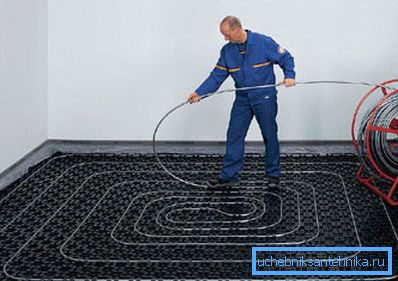

- Les tuyaux en métal et en plastique sont vendus sous forme de gros écheveaux. Vous ne pouvez pas en extraire les éléments individuels des canalisations, vous devez dérouler la baie progressivement, jusqu’à l’implantation sur le sol.
- Les virages doivent être ajustés pour répondre aux exigences d'un rayon de courbure minimum. Pour la plupart des produits, il est égal à cinq diamètres de la section interne.
- Si vous faites un virage trop serré, une bande caractéristique de couleur plus claire se forme sur le tuyau en plastique. Cela signifie que l'intégrité de la pièce peut être compromise pendant le fonctionnement. Vous ne pouvez pas utiliser cet objet. La totalité de la canalisation doit être remplacée, car il est interdit de couler des raccords de tuyauterie dans le béton.
- Les conduites qui traversent les murs doivent être isolées avec des enveloppes en polyéthylène expansé, en mousse de polystyrène ou en un matériau similaire.
- Connectez les tuyaux au collecteur. Assurez-vous que les joints sont bien serrés, sinon des fuites pourraient se former à ces endroits.
- Une fois l'installation terminée, le système doit être serti. Pour ce faire, il est mis en service en augmentant légèrement la pression du liquide de refroidissement par rapport à la pression nominale. Donc, le chauffage devrait fonctionner jour.
Pendant ce temps, toutes les failles et les fuites seront révélées. Ils doivent être éliminés, après quoi la procédure de sertissage est effectuée à nouveau.

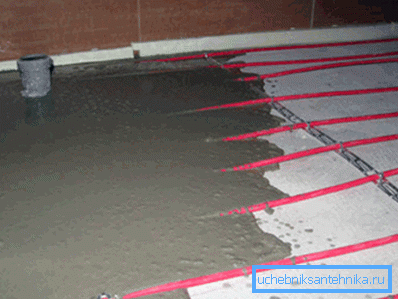

Lors du coulage de tuyaux avec une solution de béton, il est nécessaire de prendre en compte certaines caractéristiques:
- Si les carreaux de céramique sont utilisés comme revêtement de sol décoratif, la chape doit avoir une épaisseur de 3 à 5 cm ou réduire la distance entre les tuyaux adjacents à 10 cm, faute de quoi le sol ne chauffera pas de manière uniforme et des zones d’air froid et chaud seront ressenties lors de la marche.
- Lorsque le sol doit être recouvert de stratifié ou de linoléum, l’épaisseur de la chape diminue. Pour éviter la destruction du béton, vous pouvez utiliser un treillis d'armature supplémentaire. Vous minimisez ainsi la perte de chaleur et augmentez l'efficacité du système.
Il est nécessaire de mettre le système en service dès le premier gel, car il présente une grande inertie thermique. Il faut environ 3-5 jours pour que la température ambiante atteigne un niveau confortable.
D'autre part, il peut faire un bon service. En cas d'arrêt d'urgence de la chaudière, le réseau de climatisation dégagera l'énergie de chaleur accumulée pendant assez longtemps.
Conclusion
En suivant clairement la séquence d'actions ci-dessus, vous pouvez facilement installer chez vous un système de chauffage par le sol qui remplace les radiateurs classiques. Mais ce n’est pas le seul moyen d’installer des éléments chauffants cachés.
De manière similaire, il est notamment possible de dissimuler des radiateurs de chauffage dans le sol. Pour plus d'informations à ce sujet, voir la vidéo ci-dessous.
