Chauffage au sol par eau

Chacun cherche à fournir au logement tout le nécessaire et à tirer parti des nouvelles technologies qui créent l’atmosphère et le confort souhaités. Un facteur important dans cette question est le chauffage, qui chauffe toutes les pièces pendant la saison froide. S'il était précédemment décidé d'installer un système de chauffage standard avec des tuyaux en fer et des batteries en fonte, vous pouvez aujourd'hui trouver de nombreuses options.

L'un d'entre eux est un sol chauffant, non seulement agréable à marcher, mais qui fournit suffisamment de chaleur pour maintenir la température optimale dans la pièce. Il existe plusieurs options pour installer le chauffage par le sol, mais le plus courant et le plus accessible est un système d'eau. Organiser de l'eau chauffée au sol n'est pas très difficile. Dans cet article, nous expliquerons comment réaliser vous-même un plancher chauffé à l'eau dans une maison privée. Nous vous expliquerons, étape par étape, l'installation et l'installation.

Les avantages

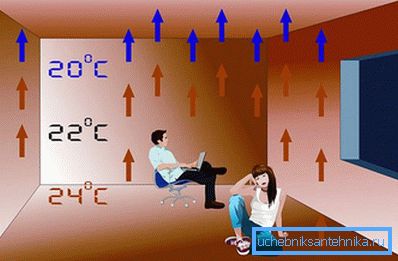

Avantages d'un sol chauffé à l'eau

Comme vous le savez, la température la plus confortable pour une personne est de +18? С. Il peut également être entretenu par un système de chauffage conventionnel, mais lorsqu'il s'agit de revêtements de sol, qui peuvent être très froids en raison du contact direct avec la fondation, des taux plus élevés sont nécessaires ici. Grâce au système de plancher d'eau ci-dessous, l'air se réchauffe à +22? С. De plus, l’utilisateur bénéficiera des technologies modernes:

  • Pas de circulation de poussière.
  • Probabilité réduite de formation de champignons dans les coins.
  • Normalisation de l'humidité de l'air.
  • Commodité de fonctionnement et de soin.
  • Sécurité absolue.
  • Compatible avec différents types de chauffage.
  • Longue durée de vie.

Un argument de poids en faveur du sol chaud est le manque de contact direct et visuel avec le radiateur, ce qui vous permet de planifier librement l'intérieur de la pièce.

Dispositions de base et types de tuyaux

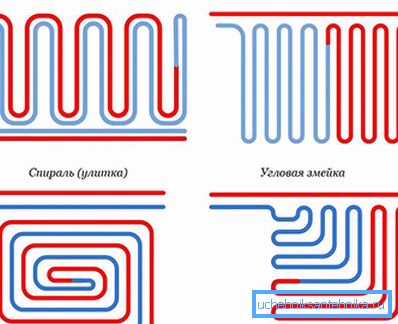

Schémas de pose de tuyaux de chauffage par le sol

Pour que la chaleur soit répartie uniformément sur toute la surface, il est nécessaire de choisir le bon mode de pose. Comme l'eau va progressivement se refroidir, l'installation doit commencer par les murs et se déplacer selon le schéma choisi. Pour organiser un sol chaud, vous pouvez utiliser les schémas suivants:

  • Serpent - en contournant le périmètre de la ligne ondulée de la pièce du mur extérieur au mur suivant.
  • L'escargot - contourne constamment le périmètre, en se déplaçant vers le centre, chaque nouveau cercle sera inférieur au précédent.
  • Combiné - inclut les deux options de style en même temps.

En étudiant les différentes options d'installation, tout le monde est confronté au problème du choix du type de pipeline. À ce jour, vous pouvez utiliser ces options de tubes:

Cuivre

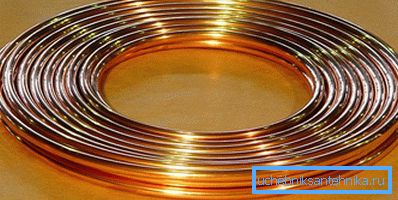

Tuyau de cuivre pour le chauffage par le sol

Traitez les matériaux coûteux. Lors de la mise en place d'un sol calorifugé, il est nécessaire de les recouvrir car le coupleur peut les affecter. La pose de tuyaux nécessite un équipement et des connaissances spécifiques dans ce domaine. Par conséquent, un débutant ne sera pas en mesure de faire face à ces tâches.

Métal en plastique

Tuyaux métalliques

Les tuyaux en métal sont souvent utilisés lors de l’installation d’un plancher chauffant, car le matériau est assez durable et prend une forme différente. Ils sont faciles à installer. La résistance au stress fait également partie des avantages. Après flexion, quelle que soit la température du conducteur thermique, la forme ne change pas.

Polyéthylène

Tuyau en polyéthylène réticulé

Dans ce cas, le polyéthylène réticulé est pris en compte (la densité de la réticulation peut être différente), qui ne craint pas la congélation. Il faut se rappeler qu’à des températures élevées, les tuyaux se redresseront. La connexion des tuyaux entre eux ne prend pas beaucoup de temps.

Polypropylène

Tuyau en polypropylène

À ce jour, les produits en plastique sont très populaires dans divers domaines. Les tuyaux en polypropylène sont souvent utilisés dans les systèmes de chauffage modernes, mais cette option n'est guère adaptée aux sols en raison du grand rayon de courbure.

Il est impossible de dire quels tuyaux sont meilleurs. Il est important de tout calculer à l'avance pour déterminer et acheter le matériel nécessaire.

Phase préparatoire de l'installation du système

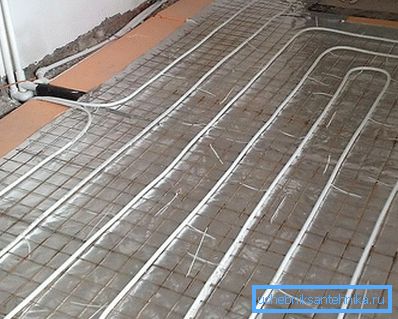

Travaux préparatoires

Pour étudier des informations sur la manière de créer soi-même un sol chaud, il est nécessaire dans l’ordre et, d’abord, de se familiariser avec le travail préparatoire. Au premier stade, la surface est préparée:

  • Si le sol est installé dans le salon, tous les meubles sont sortis.
  • Si le revêtement de sol doit encore être utilisé, il doit être démonté avec soin.
  • Pour se conformer à la technologie, il est nécessaire que les tuyaux soient posés à une profondeur suffisante. Ceci peut être réalisé en enlevant partiellement ou complètement l'ancienne chape. Pour effectuer ces travaux, vous avez besoin d'une perceuse à percussion puissante ou d'un marteau perforateur électrique. Avant de commencer à travailler, vous devez savoir à quel niveau vous pouvez vous déplacer. Pour cela, une petite couche de la surface est défoncée et la distance aux dalles de béton est inspectée (dans le cas d'un appartement). Dans une maison privée avec une petite épaisseur de chape de coulée, vous devrez peut-être l'enlever complètement et enlever une partie de la litière.
  • Une fois la cavité faite, tout l’espace des plaques exposées est soigneusement supprimé. Faites-le mieux avec un aspirateur spécial. Si l'installation a lieu dans une maison privée et que je devais enlever une partie de la litière sous la chape, vous devez alors tasser la base. Cette opération est réalisée à l'aide d'un outil fabriqué par l'utilisateur (il peut être assemblé à partir d'une planche de 20 × 20 cm; une barre de 50 × 50 mm et une poignée transversale est fixée à la base) ou par un vibromètre. Ces derniers sont à la fois essence et électrique. Pour ceux qui vivent dans un appartement, des méthodes de bourrage plus économes sont nécessaires, sinon le plafond des voisins en souffrira.
  • Pour la prochaine étape, vous aurez besoin de raccords métalliques d’un diamètre de 8 × 10 mm. Vous devez en faire une caisse. Si la hauteur de la future cravate atteindra 10 cm, un seul niveau suffira: si vous soulevez 20 cm ou plus, il est préférable de le faire sur plusieurs niveaux. Pour ce faire, deux plans identiques sont réalisés, l’intérieur de la grille est aménagé avec un pas de tiges longitudinales et transversales de 40 cm. Les grilles sont reliées entre elles par des entretoises de la longueur requise. Toutes les actions peuvent être effectuées avec du fil à tricoter. Dans certains cas, si les actions sont effectuées dans un appartement et que la chape est de 10 cm maximum, les balises métalliques sont placées par niveau et la fondation est coulée sans l'utilisation d'une latte. En utilisant la règle, la solution est alignée et le plan est affiché.
  • Au bout de trois semaines, il est nécessaire de laisser reposer la couche inondée afin qu’elle devienne plus solide et ne flotte pas au cours des travaux ultérieurs.

Si l'appartement ne prévoit pas de retirer l'ancienne chape, mais que le sol doit encore être nivelé, vous pouvez utiliser des composés autolissants. Pour travailler avec eux, il est important de respecter le ratio de composants recommandé par le fabricant. Si l'espace est plus grand que celui indiqué sur l'emballage, le territoire doit être divisé en sections. Vous pouvez les séparer à l'aide de mousse de polyuréthane, pour que la solution ne coule pas. Après avoir versé sur la zone, il est important de marcher avec un rouleau à aiguille pour éliminer les résidus d’air afin d’améliorer l’adhérence.

L'étape principale du travail

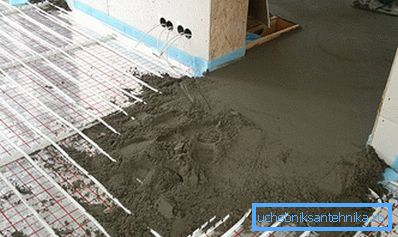

Chape semi-sèche

Après les travaux préparatoires, vous pouvez procéder à l'installation directe.

  • Nous faisons le nettoyage. Il est préférable de recouvrir la chape gelée et renforcée avec un apprêt. Cela peut être fait en une couche. Cela permettra d'éliminer la poussière indésirable et de renforcer la surface.
  • Toute la zone est recouverte d'imperméabilisation. À cette fin, un film de polyéthylène d’une épaisseur de 200 microns est utilisé. Les toiles se chevauchent, elles doivent mesurer au moins 10 cm. Les coutures sont collées avec du ruban adhésif. Les virages sont effectués sur les murs de 5 cm.
  • Un ruban amortisseur est collé autour du périmètre. Sa hauteur doit être telle qu'il représente la couche d'isolation de la future chape. Il est fabriqué en polyuréthane expansé et est nécessaire pour compenser la dilatation du béton chauffé.
  • La couche suivante est l'isolation. À ces fins, on utilise de la mousse ou du plastique mousse. Leur épaisseur minimale doit être de 3 cm Si ce niveau est prévu à 6 cm ou plus, il est préférable de disposer plusieurs couches. Dans ce cas, ils doivent être positionnés de manière à ce que les coutures soient entrelacées et non superposées. Ceci est important, car ils ne divergent pas sous la charge de la chape de finition.

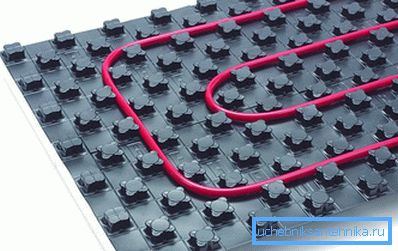

Méthode de pose de tuyau pratique

  • Pour plus de commodité, il est préférable d’utiliser la couche supérieure d’isolation avec des pattes (saillies spéciales en plastique, entre lesquelles le tuyau est posé). Si cela n’est pas possible, une grille en métal s’adaptera par incréments de 10 à 15 cm. Dans le premier cas, le tuyau presse bien en raison de ses caractéristiques de conception et les spires sont fixées à l’aide de clips en plastique. Dans le second, le fil est utilisé pour la fixation.
  • Armoire de collection suivante. Pour qu’il occupe moins d’espace, il est généralement enfoncé dans le mur. La niche est faite à l'aide d'une perceuse à percussion avec un burin. Pour la fixation de la boîte elle-même, des trous sont percés, des goujons y sont insérés et des vis sont serrées.
  • À l'intérieur de l'armoire installée, deux capteurs sont montés (l'un pour l'alimentation, l'autre pour le courant inverse). Pour faciliter le suivi lors de l’achat d’une panne, les vannes sont rétractables. Pensez également à la possibilité d’ajouter des contours supplémentaires. Cela sera peut-être nécessaire dans le futur. Le séparateur est connecté au circuit principal à partir de la chaudière.

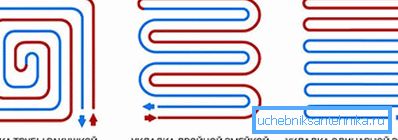

Options de pose pour tuyau de chauffage par le sol

  • Les tuyaux sont posés selon le schéma précédemment sélectionné. Il doit partir du collecteur et plus loin du mur extérieur jusqu'au milieu (lors de la pose par la cochlée). Il est important que tous les tuyaux soient isolés à l'approche du séparateur. Cela évitera une surchauffe excessive de certaines zones.
  • La surface d’un circuit ne doit pas dépasser 40 m2, dans le cas où la pièce est plus grande, elle doit être divisée en plusieurs contours.
  • La longueur de la conduite dans un circuit ne doit pas dépasser 80 m pour un diamètre de 16 mm et 120 m pour un diamètre de 20 mm. Cela est dû au fait qu'il peut y avoir de fortes baisses de pression et de température.
  • Les connexions de tuyaux ne sont pas autorisées sur le site. Si, toutefois, un tel besoin se présente, améliorez-le en le sertissant. Pour les connexions réductibles, vous devrez laisser une fenêtre de révision pour la maintenance en cas de panne.

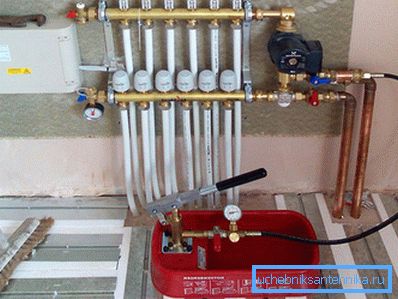

Dispositif de sertissage de tuyaux

  • Une fois le tuyau posé, tout le système est serti. Pour ce faire, il est rempli d'air ou d'eau. La pression monte à une valeur 8 à 10 fois supérieure au fonctionnement nominal. Dans cet état, le système est laissé pour un jour. La chute devrait être insignifiante - il est permis d'agrandir le tuyau. Toute la longueur du pipeline est vérifiée pour les dommages.
  • Préparer une solution pour la chape. Il faudra certainement ajouter un plastifiant. Cela rendra le mélange plus élastique. La proportion de ciment et de sable sera différente pour une marque particulière, elle est généralement indiquée sur l'emballage. Le plastifiant aura besoin au taux de 1 l pour 1 m2.
  • Le remplissage est fait pour que les tuyaux restent sous pression. En cours de fonctionnement, vous pourriez endommager accidentellement le contour avec un outil. Il vaut mieux le révéler maintenant qu'après que tout soit gelé.
  • La maturation complète de la chape en béton prend 28 jours.
  • Après séchage, vous pouvez couper le ruban d’amortissement en excès et poser les carreaux.

L'étape de pose est déterminée en fonction de la fonction du sol chauffant. Si c'est la seule source de chauffage, le pas doit être de 15 cm et si l'auxiliaire est inférieur à 30 cm. Dans le cas où plusieurs circuits étaient prévus, un ruban amortisseur devrait également être placé entre eux dans la chape.

Autres options

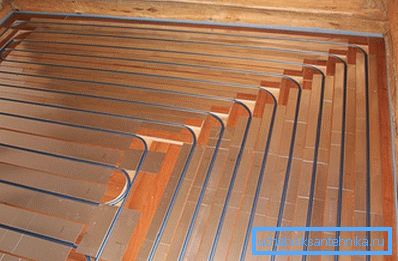

Eau de sol calorifugée dans la maison en bois

Outre la méthode de pose au ciment, la pose du pipeline sur une base en polystyrène et en bois est également devenue une pratique courante. Le principe général est qu'il n'est pas nécessaire de remplir la chape de finition. Dans le premier cas, les plaques d'isolation servent également de guide pour la pose de tuyaux, pour lesquels des canaux spéciaux sont fournis.

Avant de poser le contour, des plaques métalliques spéciales sont placées, ce qui augmentera la surface de transfert de chaleur. Dans le deuxième mode de réalisation, l'isolant est monté entre les retards. Des feuilles d'aggloméré sont posées sur le dessus, dans lesquelles, comme dans la première variante, des rainures pour le conducteur sont découpées. Les plaques métalliques sont montées de la même manière. En plus de tout est recouvert d'un revêtement de finition, dans lequel un stratifié ou un autre matériau peut agir.

L'avantage de ces options est qu'elles n'exercent pas de pression supplémentaire sur le sol. Par exemple, il peut être utilisé au deuxième étage d’une maison en bois.

Résumons. Il est possible de réaliser seul un sol chauffé à l'eau. Il est nécessaire de tout calculer, de choisir un schéma de pose de conduite et de consulter des experts. Grâce à une installation correcte et au respect de toute la technologie, l'air chaud sera distribué de manière homogène non seulement autour de la pièce, mais également dans les pièces voisines, à partir des couches inférieures.

Afin de reconstituer la base de connaissances et d'élargir l'horizon, nous vous suggérons de lire l'article "Comment poser correctement un sol chaud sous la tuile"

Vidéo

Regardez la vidéo sur l'installation de tuyaux en métal et plastique pour l'installation du chauffage par le sol:

Dans cette vidéo, vous pouvez voir le processus d'installation d'un plancher chauffant à l'aide d'un tuyau en polypropylène:
