Chauffage des batteries: aide à la sélection, problèmes et

Quelle pourrait être la batterie de chauffage? Quels matériaux sont utilisés pour la fabrication d'appareils de chauffage? Que faire en cas de fuite de la batterie de chauffage entre les sections ou sur la doublure? Dans nos documents, nous tenterons de trouver des réponses à ces questions et à bien d’autres.

Classification

Voyons par quels signes peuvent être classées les batteries de chauffage modernes.

Matériel

Pour la production d'appareils de chauffage peuvent être utilisés:

• Fonte de fer. Caractéristiques caractéristiques des radiateurs de section en fonte de chauffage - un volume interne important de la section et un poids considérable. La fragilité de la fonte limite la pression de service maximale dans le système de chauffage à une valeur de 9 à 12 atmosphères.

Soit dit en passant: dans le mode de fonctionnement normal du chauffage central, la pression dans le circuit ne dépasse pas 4 - 4,5 atmosphères. Pour une maison privée avec contour autonome, des valeurs encore plus modestes sont typiques: 1,5 à 2 kgf / cm2.

• Acier. Son principal avantage est la résistance mécanique, ce qui permet de ne pas craindre de dépasser les valeurs de pression calculées. Le principal inconvénient est l’instabilité à la corrosion; La réinitialisation du système de chauffage pour l'été réduit considérablement la durée de vie des appareils de chauffage.
• En aluminium. La conductivité thermique la plus élevée du métal est adjacente à la résistance mécanique limitée. En outre, l'aluminium forme un couple galvanique avec le cuivre; Si des piles en aluminium sont utilisées - le chauffage ne doit pas être dilué avec des tuyaux en cuivre.

Avec la construction d'un métal en vente peuvent être trouvés des produits bimétalliques.

Deux types de réchauffeurs bimétalliques sont courants:

1. Sectionneurs ou corps en acier massif avec gaine en aluminium. L'acier offre la plus grande résistance à la pression interne (y compris les chocs hydrauliques), et l'aluminium, grâce à sa conductivité thermique élevée, permet d'équiper le chauffe-eau d'ailettes de grande surface. L'un des champions de la performance - le radiateur monolithique de la société russe Rifar - est conçu pour une pression de travail de 100 atmosphères.
2. Les convecteurs en cuivre-aluminium ont une émission de chaleur élevée dans des tailles compactes. Le cuivre est encore plus conducteur que l'aluminium; le convecteur est un tube de cuivre avec un liquide de refroidissement pressé sur des ailettes en aluminium.

Enfin, il convient de mentionner les exotiques relativement rares: les radiateurs en plastique sont volumineux, fragiles et capables de remplir leurs fonctions à des températures ne dépassant pas + 80 ° C. La pression de travail ne peut atteindre que 2 kgf / cm2; toutefois, le prix de ces produits est légèrement supérieur à celui des batteries sectionnelles en aluminium.

Le principal avantage des fabricants et des vendeurs est le poids réduit de l’appareil de chauffage (qui, en général, n’a au moins une certaine valeur qu’au stade du transport et de l’installation).

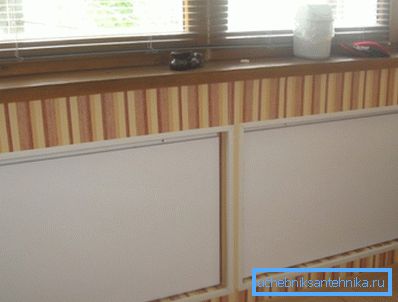

Les batteries dites en céramique ne sont pas du tout liées au chauffage de l'eau. Ce sont des appareils de chauffage électriques qui réchauffent la pièce non par convection, mais par transfert de chaleur par rayonnement infrarouge.

Type

Quels sont les appareils de chauffage sur la conception?

• Les radiateurs de chauffage sectionnels sont des batteries utilisées dans toutes les maisons de construction soviétique et leurs homologues plus modernes en aluminium et bimétallique. Ils sont pratiques car ils permettent l’ajout de sections supplémentaires pour faire varier la capacité thermique de manière flexible. Mais les joints entre les sections provoquent souvent des fuites.
• Convecteur. Pour l’essentiel, il ne s’agit que de quelques tours de tuyau auxquels sont collées des nervures transversales, ce qui augmente le transfert de chaleur. Des capots décoratifs et des écrans mobiles sont souvent installés sur le convecteur pour limiter le transfert de chaleur.
• Les radiateurs lamellaires (plats) sont deux plaques façonnées en acier soudées le long du contour. Le liquide de refroidissement se déplace le long des passages entre eux. Ils occupent un minimum d'espace dans la pièce; Cependant, la faible résistance à la traction et la faible durée de vie (les plaques domestiques n’ont que 7 ans) font du radiateur à plaques une acquisition douteuse.
• Les registres (batteries tubulaires) sont des appareils de chauffage fabriqués à la maison ou en usine, qui consistent en une série de tuyaux en acier horizontaux ou verticaux reliés par des ponts de plus petit diamètre.

La surface modérée et la faible conductivité thermique de l'acier rendent les registres assez globaux; Ils sont généralement utilisés pour chauffer des garages, des ateliers et des locaux industriels.

Dimensions

Les batteries les plus courantes pour le chauffage, ayant un entraxe sur la chemise, égal à 500 millimètres.

Cependant, la gamme du marché moderne ne se limite pas à eux.

• Les éléments chauffants bas (jusqu'à 400 mm) sont utilisés avec des fenêtres panoramiques et des appuis de fenêtre bas.
• Des dimensions verticales importantes (800 à 2400 mm) des radiateurs sont nécessaires là où il est nécessaire d'obtenir une chaleur dégagée élevée avec un manque d'espace.

Méthode d'installation

La plupart des radiateurs sont conçus pour un montage mural. Le support est fixé au mur à l'aide de chevilles, à l'aide d'un pistolet de montage ou de vis; Un radiateur nécessite de 3 à 7 consoles selon la masse et le nombre de sections.

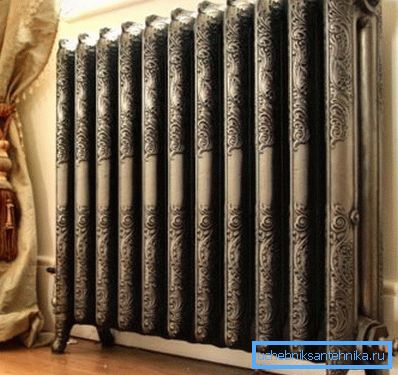

Les réchauffeurs de plancher, comme leur nom l'indique, sont installés sur une surface horizontale sur les pieds. Ils sont recherchés dans les cas où les murs ont une faible capacité portante (béton cellulaire, coques, panneaux de vautour, etc.).

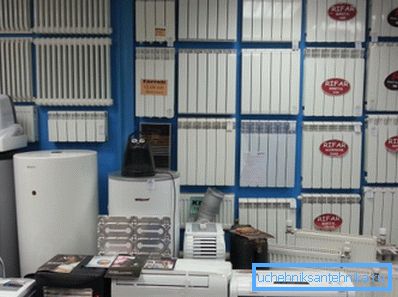

Les fabricants

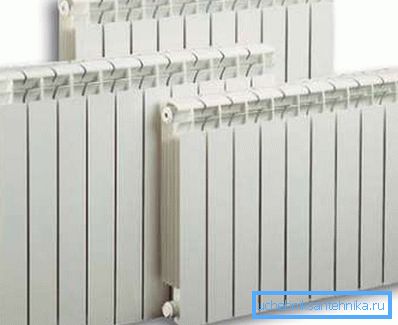

Outre le marché des équipements de chauffage, les marques allemandes et italiennes sont les plus appréciées des fabricants d'appareils de chauffage.

Dans certains cas, leur préférence est justifiée: par exemple, les radiateurs en acier à panneaux Kermi sont en effet plus solides et plus durables que les plaques à lamelles en acier domestiques. Cependant, avec les appareils bimétalliques et en aluminium, l’image est différente.

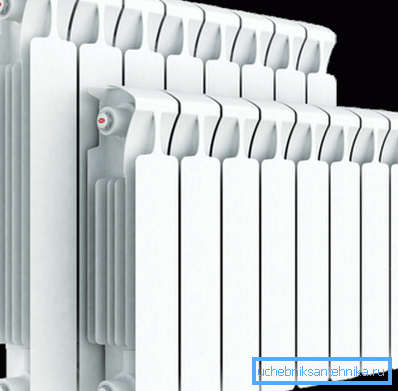

Comparons les caractéristiques principales des deux appareils de chauffage: le monolithe domestique Rifar déjà mentionné et le modèle italien Global Style Plus 500.

Pour clarifier: dans le cas d'un radiateur monolithique de Rifar, la division en sections est, bien entendu, conditionnelle.

Il n’est pas difficile de tirer des conclusions de ces chiffres. Le produit national dépasse l'analogue d'importation à tous égards; alors que c'est aussi 25% moins cher. Évidemment, lors du choix d'un appareil de chauffage, il vaut mieux ne pas regarder la marque, mais les caractéristiques.

Calcul

Maison

De combien de batteries ai-je besoin pour chauffer une maison de taille connue?

Les instructions de calcul de la chaleur totale produite par une pièce sont réduites à la formule suivante: Q = V * Dt * k / 860. Dans cette formule, V est le volume extérieur (en taille) de la maison, Dt est la différence de température calculée avec la rue et k est le coefficient de réchauffement.

Comment le paramètre Dt est-il calculé et d'où k sera-t-il pris?

Dans le premier cas, on prend la différence entre la valeur standard de la température interne (+18 - +22 С) et la température moyenne des cinq jours les plus froids de la saison de chauffage. Disons, avec un minimum moyen de -22 et une température maintenue dans la maison de +20 C Dt = 20 - -22 = 42 C.

Dans la seconde, le coefficient est dérivé par interpolation linéaire du tableau suivant:

Par exemple, pour une maison bien isolée (k = 0,8) avec un volume de 300 m3 et une température minimale moyenne en janvier de -32 C, le besoin de chaleur en kilowatts sera de 300 * (20 - 32) * 0,8 / 860 = 14,5 KW

Appartement

Dans le cas d'un appartement avec une hauteur de plafond standard (2,5 à 3 mètres), il est plus facile de respecter la norme énoncée dans la norme SNiP il y a un demi-siècle: un kilowatt de chaleur correspond à une surface de 10 m2. Si l'appartement a une superficie de 50 m2, vous aurez besoin de 5 kilowatts pour le chauffage. Le besoin de chaleur pour une pièce individuelle est estimé de la même manière.

Appareils de chauffage

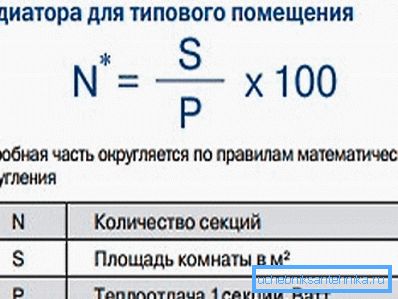

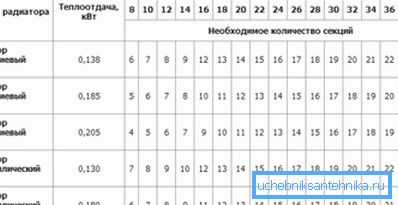

La sélection du nombre de sections avec un besoin connu de chaleur est réduite à la résolution de l'équation la plus simple: par exemple, 2 kilowatts de chaleur peuvent fournir à 10 sections un flux de chaleur de 200 watts.

Où trouver des données sur la section de flux de chaleur? Dans le cas général - de la documentation technique sur le site Web du fabricant.

Si, pour une raison quelconque, cela est impossible, vous pouvez vous fier aux valeurs suivantes:

• La section en fonte donne entre 140 et 160 watts;
• Bimétallique - 180 watts;
• Aluminium - 200 watts.

Problèmes techniques

Lors de l'installation, de la maintenance et de la réparation de systèmes de chauffage de leurs propres mains, un débutant peut avoir un certain nombre de problèmes auxquels nous allons essayer de remédier.

L'assemblée

Quels sont les meilleurs tuyaux pour connecter les batteries? Dans le système de chauffage central - acier noir en soudure, galvanisé sur filetage ou acier inoxydable ondulé sur les raccords. Dans un système autonome, il est préférable d’effectuer une connexion en série d’appareils de chauffage avec du polypropylène renforcé d’une feuille d’aluminium; la distribution des capteurs dans le sol est souvent faite de polyéthylène réticulé.

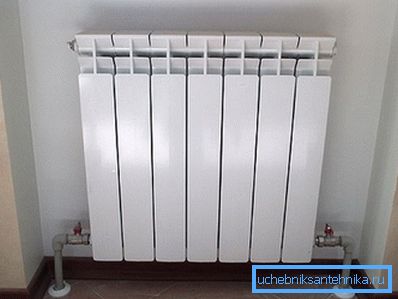

Comment connecter un radiateur sectionnel à la conduite d’alimentation? Pour un petit nombre de sections (jusqu’à sept), une connexion unidirectionnelle latérale est utilisée. Avec un plus grand nombre de sections, il est préférable de connecter la batterie en diagonale ou de bas en bas.

Est-il possible d'installer une batterie sur un balcon ou une loggia? Comme tout changement d'utilitaire, cela nécessite une coordination avec les résidents et les réseaux de chauffage. En général, cela n’est pas possible: un appareil supplémentaire réduira le transfert de chaleur des batteries des voisins.

Réparation

Comment enlever l'ancienne pile en fonte installée sur les supports?

1. La colonne montante est réinitialisée.
2. Sur la chemise, les écrous de blocage et les bouchons de radiateur sont dévissés en série. À la résistance, l'eye-liner est préchauffé par un sèche-cheveux, un chalumeau ou une torche.
3. Une clé à douille dévisse les écrous de fixation du radiateur.

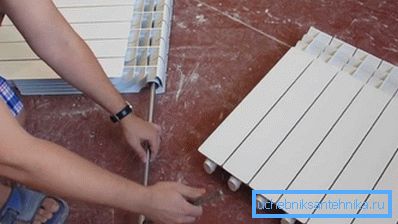

Comment démonter un radiateur sectionnel?

1. Le radiateur mesure la distance entre la fiche et le mamelon correspondant.
2. La clé du radiateur est insérée dans la batterie à cette profondeur et tourne à l'aide d'un levier, puis après avoir touché les fils - manuellement. La direction du fil peut être visualisée sur le bouchon à travers lequel la clé est insérée.

Important: les tétons doubles sont dévissés d’un ou deux tours à la fois. Une inclinaison va casser le mamelon.

Pourquoi il y a une fuite entre les sections? Les joints d'étanchéité entre les sections perdent leur élasticité avec le temps. Pour éliminer la fuite, serrez le mamelon.

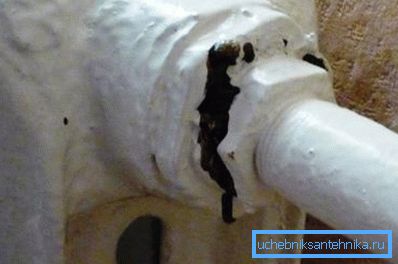

Pourquoi la connexion de la batterie à la connexion est-elle fluide?

1. Bobine brûlée sur le contre-écrou. Pour éliminer le contre-écrou, vous devez rembobiner lorsque la colonne montante est tombée.
2. Sgon rouilla sur le fil. La zone de connexion est modifiée avec soudage ou filetage manuel.

Comment nettoyer le radiateur de l'encrassement de ses boues? Le rinçage nécessite un robinet de rinçage dans le capuchon d'extrémité. À travers elle, l'eau est rejetée dans les égouts avant que les sections extrêmes ne soient chauffées. Soit dit en passant, si vos piles sont bruyantes, il est fort probable que quelqu'un des voisins soit maintenant perplexe devant leur lavage.

Quels robinets mettre sur le support et la batterie?

• Sur le terrain, une vanne à bille d’arrêt est placée.
• Sur le tuyau de retour est monté un starter (régulateur manuel du terrain) ou un thermostat (tête thermique).
• Au raccord inférieur et aux étages supérieurs dans les maisons où la bouteille est la plus basse, un purgeur d'air est placé dans le bouchon de radiateur supérieur (un robinet Mayevsky ou un robinet d'eau ordinaire).

Mesure de la chaleur

Puis-je mettre un compteur sur le radiateur? Avec un câblage permanent, cela ne rapporte tout simplement rien: les compteurs de chaque appareil de chauffage ne suffisent pas à coûter 15 000 roubles pour une place, mais peuvent ne pas être acceptés par les représentants des réseaux de chauffage. Riser et eye-liner contribuent également au chauffage de l'appartement.

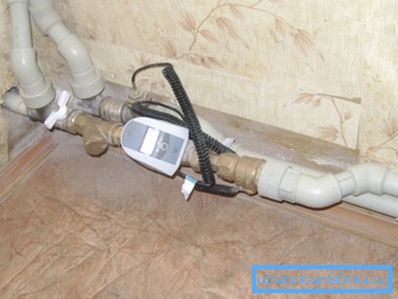

Le dispositif de mesure est logique pour mettre uniquement avec un câblage horizontal, lorsque l'appartement passe par un tuyau d'alimentation et de retour de chauffage.

Décor

Comment masquer les appareils de chauffage, les colonnes montantes et la doublure? Idéalement, il vaut mieux ne pas le faire du tout. Toute enveloppe sur la batterie de chauffage réduira son transfert de chaleur. Les panneaux frontaux pour radiateurs qui ne gênent pas le mouvement des courants de convection peuvent être un compromis.

Enfin, si vous souhaitez toujours installer un cache de taille normale sur la batterie de chauffage, vous devez suivre quelques règles simples.

• Tous les calques et couvertures doivent laisser passer l’air.
• Les étagères pleines sur le dessus ne sont pas autorisées.
• L'ensemble du décor doit être facilement démonté.

Conclusion

Nous espérons que notre analyse des offres de marché et des recommandations présentées dans cet article sera utile au lecteur. La vidéo ci-jointe lui offrira plus d'informations. Des succès!
