Chauffage diy: les bases de l'installation de systèmes de

Quels matériaux utilisez-vous le chauffage en plastique avec vos propres mains? Quels appareils de chauffage doivent être utilisés? Quoi de mieux d'utiliser comme liquide de refroidissement?

Essayons de répondre à ces questions et à d’autres.

Source de chaleur

Commençons par choisir le type de chaudière.

Il est influencé par deux facteurs:

• Prix ​​unitaire de l'énergie thermique. Il est clair que l'efficacité du chauffage sera toujours une priorité.
• Facilité d'utilisation de la chaudière. Moins il aura besoin de chargement ou d’entretien de carburant, mieux ce sera.

L'efficacité

Ici la cote de bas prix de chauffage est la suivante:

1. Gaz La chaleur en kilowattheures, obtenue en la brûlant, ne coûtera que 70 kopecks.

Remarque: nous parlons de tronc de gaz naturel. Un réservoir d'essence ou des cylindres augmenteront considérablement les coûts.

1. Le bois de chauffage augmentera le coût par kilowatt-heure de chaleur à 1,1 rouble.
2. Le charbon coûtera encore plus cher - 1.3.
3. Granulés (sciure de bois pressée) - 1,4 - 1,8 R / KW * h.
4. Solarium - 3.2.
5. Électricité lors de l’utilisation de chaudières électriques de tous types - 3,0 à 4,0, selon les tarifs régionaux de l’électricité.

À propos: malgré les promesses publicitaires des fabricants et des revendeurs, l'efficacité de tout appareil électrique à chauffage direct est de 100%. Cela découle directement des lois de la physique: un appareil qui n’effectue pas de travail physique utilise toute l’énergie nécessaire au chauffage. Chaudière électrique économique - un mythe.

Utilisabilité

Ici, les types d'équipements de chauffage ont été distribués dans un ordre différent.

Malgré le besoin de charges de combustible fréquentes, lorsqu'il n'y a pas de gaz principal, le chauffage au combustible solide est monté avec vos propres mains plus souvent que tous les autres systèmes. La raison en est précisément son économie.

Augmentez l'autonomie du système de plusieurs manières.

• La chaudière à pyrolyse solide, contrairement à la classique, divise le processus de combustion en deux étapes. Tout d'abord, les foyers de bois de chauffage ou de charbon à apport d'air limité, puis les produits de combustion incomplète - monoxyde de carbone et hydrocarbures volatils - sont brûlés dans une chambre séparée. Le réglage flexible de la puissance thermique permet d’allonger la durée d’allumage de 10 à 12 heures.

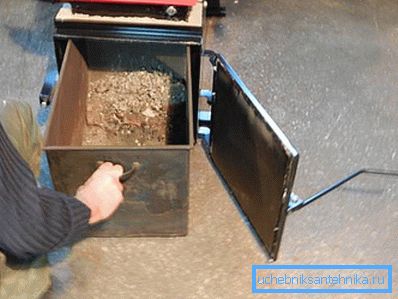

• Dans la chaudière à combustion supérieure, le feu volumétrique est allumé, comme son nom l’indique, d’en haut. La circulation de l'air est organisée de manière à ce que le flux de produits de combustion entraîne les cendres dans la cheminée. L'autonomie des meilleures chaudières de ce type atteint un jour ou plus.
• Enfin, réduire le nombre d'allumage quotidien aidera à l'inclusion dans le circuit de l'accumulateur de chaleur - un énorme conteneur calorifugé avec du liquide de refroidissement. En fonctionnant à pleine puissance, la chaudière chauffe l'eau du réservoir pendant trois à quatre heures; puis l'énergie stockée est utilisée pour maintenir la température des appareils de chauffage.

Les pipes

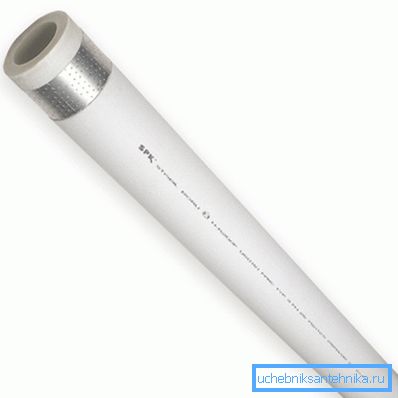

Au lieu de répertorier tous les matériaux utilisés dans les systèmes autonomes, nous nous permettons d’indiquer immédiatement la solution optimale: le polypropylène renforcé à l’aluminium.

Pourquoi justement il?

• Ce matériau est bon marché contre toutes les alternatives.
• La résistance hydraulique des tuyaux est minimale et n’augmente pas en cours d’exploitation: une surface lisse en polymère n’est pas soumise à l’érosion et ne se recouvre pas de sédiments. À titre de comparaison, un nouveau tuyau d'acier peut différer de 200 ou plus par rapport à l'ancien.
• La ressource avec des paramètres de système autonomes typiques (pression de 1,5 à 2,5 kgf / cm2, température de 55 à 75 ° C) a au moins 50 ans.

Pourquoi préfère-t-on le polypropylène renforcé?

1. Le matériau combiné est un peu plus fort à la pause. Avec la même épaisseur de paroi, la pression maximale admissible pour le polypropylène monolithique est de 20 atmosphères, pour le - 25 renforcé.

Utile: la pression de travail de la conduite est indiquée sur son étiquetage. Il contient les symboles de la forme PN * (pression en kgf / cm2) et PP- * (type de matériau: R est un copolymère statistique, B est un copolymère, H est un homopolymère).

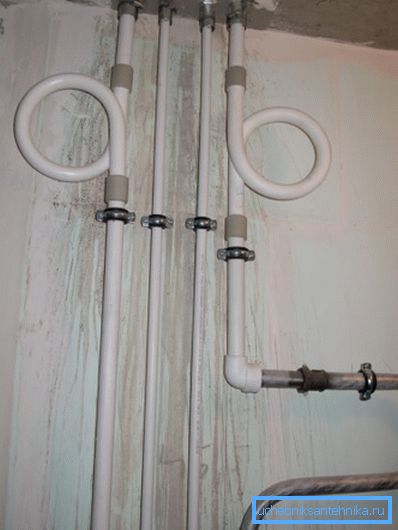

1. Plus important encore, le renfort en aluminium réduit considérablement le coefficient d'allongement du plastique lors du chauffage. Cependant, avec une grande longueur de sections droites, l'allongement reste toujours perceptible - c'est pourquoi ils sont équipés de compensateurs pour les systèmes de chauffage (en forme de U ou de courbures du tuyau).

Radiateurs

Les instructions pour le choix des radiateurs pour les systèmes de chauffage autonome dans les immeubles résidentiels de faible hauteur sont également assez simples. Il est préférable d'utiliser des radiateurs sectionnels en aluminium.

Causes:

• Pas cher Le coût de la section commence à partir de 280 roubles.
• Aspect attrayant, capable de s'intégrer dans n'importe quelle conception de pièce.
• Haut transfert de chaleur à la section (jusqu'à 210 watts avec une taille inter-essieu de 500 mm) en raison du finning développé et de la conductivité thermique élevée de l'aluminium.

Tous les inconvénients de l'aluminium - faible résistance mécanique et possibilité de former des vapeurs galvaniques avec du cuivre - sont sans importance dans notre cas. Un choc hydraulique, capable de détruire un radiateur, est tout simplement impossible, comme des métaux étrangers en boucle fermée.

Lors du calcul de la puissance de chauffage d'un appareil de chauffage pour une pièce dotée d'une isolation externe de haute qualité, le moyen le plus simple de se concentrer sur SNIP sur un demi-siècle est de 100 watts de chaleur par mètre carré.

Composants supplémentaires

Quels composants pour les systèmes de chauffage, en plus de la chaudière, des tuyaux et des batteries, sont utilisés dans un circuit autonome?

• Le vase d'expansion compense l'augmentation du volume de liquide de refroidissement lorsqu'il est chauffé. Son volume est pris égal à environ 10% du volume total du contour.

Conseil: dans un système de chauffage équilibré, le volume d'eau peut être estimé approximativement au taux de 13-15 litres par kilowatt de puissance calorifique.

• La soupape de sécurité dissipe l'excès de pression lorsque le vase d'expansion déborde.
• Le but de la ventilation automatique est clair de son nom: il permet au système de se débarrasser des bouchons d’air en mode automatique.
• Un manomètre (moins communément thermomanomètre) permet de surveiller visuellement les paramètres du système.
• Une pompe de circulation fait circuler le liquide de refroidissement.

Curieusement: les éléments de base de la chaudière énumérés ci-dessus sont souvent placés directement dans son corps. Tout d'abord, cela concerne les appareils électriques et à gaz.

Outre les éléments requis, la conception du circuit de chauffage peut inclure:

• Cavalier avec un système d'alimentation en eau froide avec une valve le bloquant. Grâce à cela, le circuit est rempli.

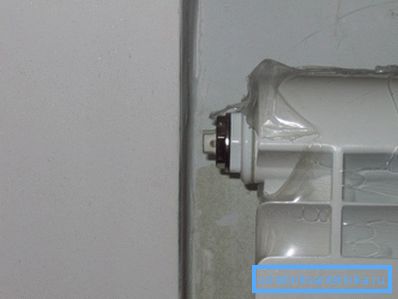

• Vozdushniki (robinets Mayevsky ou robinets ordinaires) dans les points supérieurs du circuit - dans les bouchons de radiateur ou sur les cavaliers entre les appareils de chauffage.

• Vanne d'arrêt sur le débit de chaque radiateur.
• Des manettes ou des têtes thermiques sur la connexion de retour des appareils de chauffage, qui permettent d’ajuster le transfert de chaleur ou d’équilibrer le système.
• Réinitialiser, vous permettant de sécher complètement le circuit.

Caloporteur

Le vecteur de chaleur le plus courant est l’eau pure.

L’eau technique pour le système de chauffage présente toutefois deux inconvénients graves:

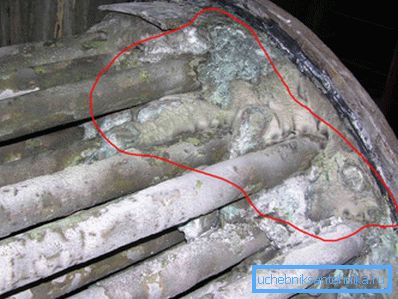

1. La chaux qu'il contient tombe sous forme de dépôts sur l'échangeur de chaleur de la chaudière, ce qui nuit à son transfert de chaleur et réduit la lumière des tubes.

1. Lorsque le chauffage est forcé de s'arrêter en hiver (un cas typique est la suppression d'une conduite de remplissage ou d'alimentation vers les vannes dessus), l'eau bloquée dans les radiateurs se givre en quelques heures - avec des conséquences correspondantes pour les appareils de chauffage et les tuyaux. Bien sûr, si vous n'organisez pas le chauffage de la maison avec des moyens alternatifs ou le drainage complet du circuit avec la perte de tout le liquide de refroidissement.

Le premier problème est complètement résolu en versant le distillat. L'eau distillée dans le système de chauffage ne varie pas en principe. Souvent, la préparation de l’eau - l’élimination des composés de calcium - est réduite à l’ébullition (précipitation du sel) ou à l’utilisation d’un filtre à casserole habituel.

Si vous voulez éviter de dégivrer le circuit, le seul moyen est d'utiliser de l'antigel. Dans ce rôle, il est préférable d'utiliser une solution aqueuse de propylène glycol: ce n'est pas chimiquement agressif et non toxique.

Comment verser de l'eau ou un autre liquide de refroidissement dans une boucle fermée?

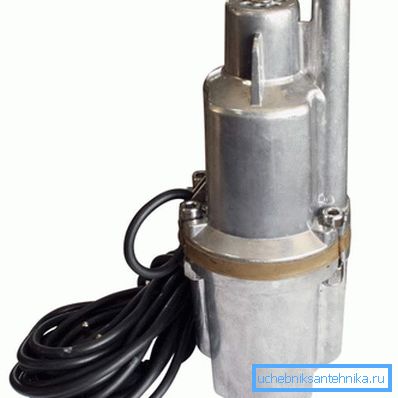

Le moyen le plus simple consiste à utiliser une pompe vibrante peu coûteuse (Kid ou Streamlet) pour remplir le système. Son mamelon de sortie est relié par un tuyau à tout circuit de porte; la pompe elle-même est immergée dans un seau ou un réservoir contenant du liquide de refroidissement. Lorsque le réservoir devient vide, le liquide de refroidissement est ajouté en permanence; la pression dans le système est contrôlée par la jauge.

Utile: avant de remplir le système, il est nécessaire de pomper la chambre à air du vase d'expansion avec une pompe à vélo ordinaire. La pression de charge doit correspondre à la charge hydrostatique du circuit (1 kgf / cm2 par 10 mètres de colonne d’eau). Ainsi, si le point le plus haut du contour se trouve à 5 mètres au-dessus du vase d'expansion, la pression de chargement du vase sera de 0,5 kgf / cm2.

Conclusion

Nous espérons que nos recommandations aideront le lecteur à concevoir et à installer son propre système de chauffage. La vidéo ci-jointe lui offrira plus d'informations. Des succès!
