Chauffage et ventilation: normes, règles, caractéristiques

Les systèmes de chauffage et de ventilation des bâtiments constituent une structure interconnectée qui devrait fournir des conditions météorologiques et une qualité (propreté) normalisées de l'air dans la zone de service des bâtiments résidentiels, administratifs, résidentiels et industriels. Nous vous indiquerons les exigences auxquelles le système de ventilation-chauffage doit satisfaire.

Systèmes de chauffage, de ventilation et de climatisation (CVC)

Dispositions générales

Le calcul, la conception et l'installation du chauffage et de la ventilation sont effectués de manière complète, en tenant compte de l'influence réciproque des systèmes, ainsi que de la possibilité de combiner leurs fonctions et d'économiser de l'énergie. Pourquoi cela se passe-t-il de cette façon, on montre ci-dessous.

Les activités de ventilation, de climatisation et de chauffage, d’une manière ou d’une autre, visent à résoudre un problème: fournir le climat intérieur nécessaire. Cela signifie que chacun de ces systèmes a un impact sur les caractéristiques climatiques générales.

Les systèmes climatiques modernes, en particulier les systèmes de ventilation et de climatisation, sont contrôlés par un retour automatique, c'est-à-dire que les changements climatiques dans la zone de service affectent non seulement l'installation à l'origine de ces changements, mais également celle qui fonctionne dans la même zone. avec des tâches légèrement différentes.

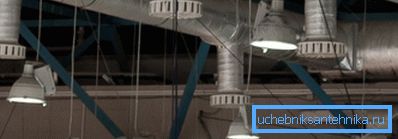

Par exemple, considérons le cas dans lequel des appareils de chauffage chauffent l'air à un moment où la ventilation élimine l'air le plus chaud et fournit des flux froids depuis la rue. Si les deux systèmes ne tiennent pas compte des effets qu’ils ont l’un sur l’autre, nous risquons de subir un régime dans lequel une ventilation excessive conduira à un chauffage inefficace ou à un gaspillage d’énergie.

Contrairement aux époques précédentes, notre pays a adopté la voie capitaliste du développement économique, et maintenant le consommateur paie pour tout. À cet égard, les questions d'économie d'énergie, qui concernent le chauffage, la climatisation et la ventilation, deviennent d'actualité.

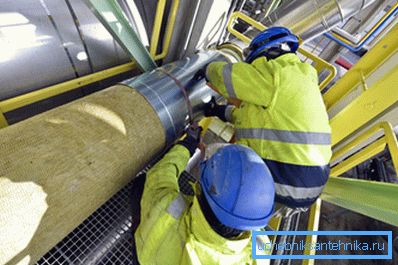

Tout d'abord, il convient de rappeler la nécessité d'une isolation thermique des structures d'enveloppe des bâtiments et des locaux industriels, des canalisations et des conduites de chauffage.

Il est également important d'équiper les climatiseurs d'un système de commande flexible et d'une automatisation de haute qualité, ce qui vous permettra d'ajuster les modes de fonctionnement de tous les systèmes de manière aussi efficace, économique et adéquate que possible. Bien sûr, sans prendre en compte tous les facteurs d'influence, y compris l'influence mutuelle des systèmes les uns sur les autres, une telle configuration est problématique.

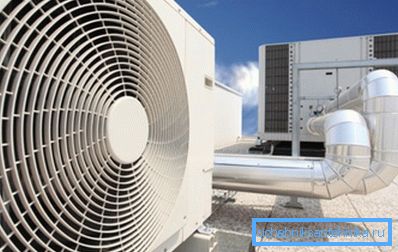

Faites attention! Comme vous pouvez le constater, la ventilation, le chauffage et la climatisation sont considérés comme un système climatique unique, dont tous les nœuds sont interconnectés et s'influencent mutuellement.

Structure et composition

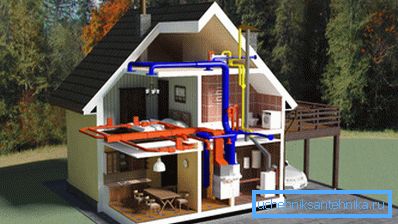

Pour comprendre le fonctionnement de l'UWC dans son ensemble, il est nécessaire de savoir quels composants et ensembles sont inclus dans leur composition. Il est également important d'imaginer la structure du système et la position relative des éléments.

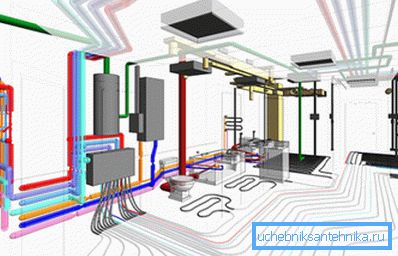

Le plus complexe et le plus étendu est la ventilation.

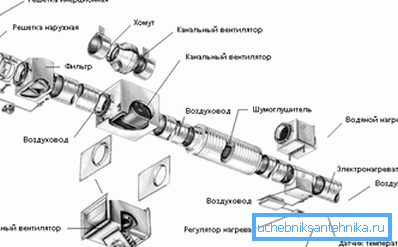

Si nous considérons un système mécanique de ventilation aspiration-extraction forcée, nous pouvons distinguer ses composants:

• Conduits d'air, conduits et mines. C'est un système de chemins à travers lequel l'entrée et la sortie des masses d'air. Ils sont fabriqués à partir de divers matériaux de construction, le plus souvent - en métal;

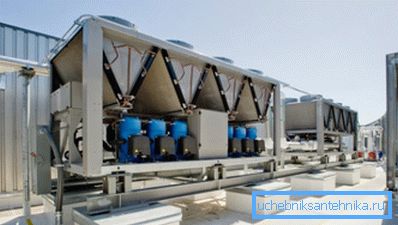

• Centrales électriques - ventilateurs et pompes. Fournir le mouvement des volumes d'air spécifiés avec une certaine vitesse et une certaine pression;

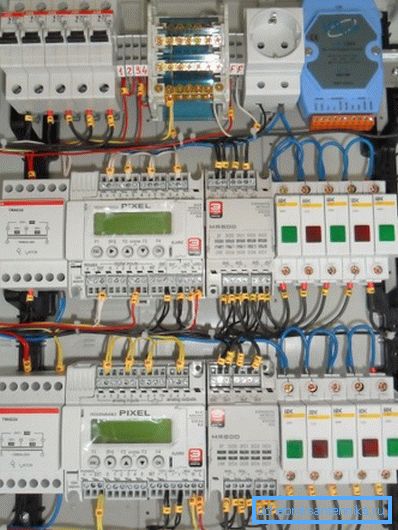

• Système de contrôle, automatisation et protection. Il s'agit d'un complexe de capteurs, de contrôleurs et de mécanismes d'exécution qui surveillent et configurent le système en temps réel en fonction de programmes et de modes de fonctionnement spécifiés. Ils peuvent contrôler la rotation des ventilateurs, l'ouverture et la fermeture des vannes, le fonctionnement des appareils de chauffage, des interrupteurs d'urgence et autres équipements;
• Unité de préparation d'air. Ici, la filtration, la récupération, le chauffage / refroidissement et la déshumidification / humidification de l'air sont effectués à l'aide de différentes unités: filtres, appareils de chauffage, récupérateurs et déshumidificateurs;
• Panneau de contrôle avec possibilité de réglage manuel et automatique des paramètres et modes les plus importants.

Le système de chauffage peut être composé de différentes unités en fonction de son type:

• Le système centralisé d'alimentation en liquide de refroidissement nous permet de réduire sa composition au pipeline et aux radiateurs;

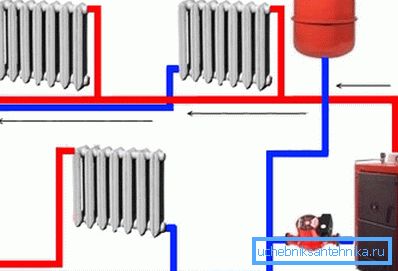

• Le système autonome, en plus des tuyaux et des radiateurs, sera équipé d’une chaudière à fluide caloporteur et de pompes de circulation permettant de maintenir la pression et le débit d’eau requis;
• Le chauffage au bois se limite aux canaux du poêle et de la cheminée, qui chauffent la structure et l'air de la maison;
• Le chauffage électrique comprendra des systèmes d'alimentation, des conducteurs et des appareils de chauffage. Ce dernier peut être avec un liquide de refroidissement (huile et eau), avec une spirale incandescente, avec un chauffage électrique tubulaire (chauffage) ou un réflecteur infrarouge;
• Un système de chauffage central ou autonome distinct peut être considéré comme le système de plancher chauffant, car la chape joue le rôle d'un radiateur.

En fonction de la conception et de la logique du fonctionnement du système CVC, il peut être utilisé pour chauffer l'air d'alimentation, pour lequel le fluide caloporteur du système de chauffage peut être utilisé. De plus, les flux de ventilation sont souvent utilisés pour le chauffage de locaux. Par exemple, dans les complexes sportifs, on peut voir un rideau de chaleur dans le vestibule à l’entrée, qui est emporté par des masses d’air chaud et de vapeur extraites de la piscine.

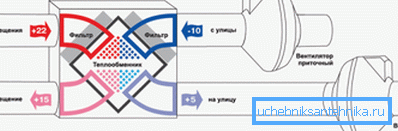

Enfin, la récupération de chaleur utilise la chaleur de l'air extrait pour chauffer la masse d'alimentation, ce qui affecte également la température de l'air dans la pièce et économise de l'énergie pour le chauffage.

La climatisation, bien sûr, est complètement incluse dans le système de climatisation. Et en partie il s’agit de la ventilation et en partie du chauffage / refroidissement; par conséquent, lorsque le climatiseur est en marche, le mode de fonctionnement de la ventilation générale change.

Faites attention! Dans les schémas CVC modernes, certains nœuds peuvent être communs et les fonctions d’autres peuvent être dupliquées et échangées. En général, ils représentent un système climatique unifié.

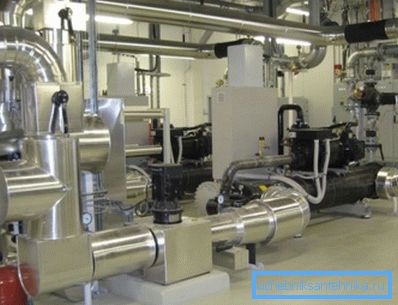

Considérant que le prix des équipements pour un système climatique moderne est très élevé, il est souhaitable de réaliser la conception et l'installation par des professionnels et des spécialistes qualifiés. Il faut comprendre que pour obtenir les mêmes résultats avec les forces des unités indépendantes, il faudrait augmenter les coûts.

Exigences réglementaires

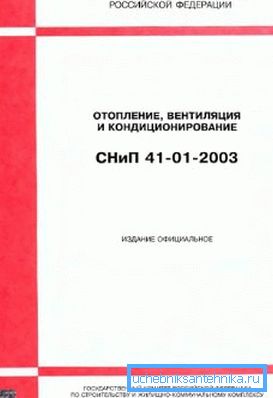

En 2004, le Gosstroy de la Fédération de Russie a adopté le SNiP sur le chauffage et la ventilation sous le numéro 41-01-2003. Il réglemente et détermine les règles et réglementations auxquelles les équipements climatiques doivent se conformer.

Les dispositions générales du document exigent le respect d’un certain nombre de paramètres techniques:

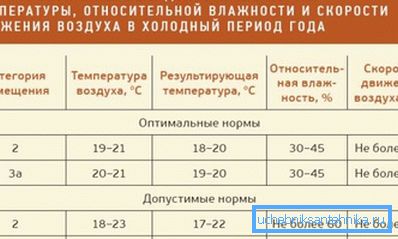

1. Normes relatives aux conditions météorologiques et à la pureté de l'air dans la zone desservie à l'intérieur des locaux des bâtiments résidentiels et administratifs. Pour ce type de structure, GOST porte le numéro 30494, ainsi qu’un document SanPin 2.1.2.1002 sur la qualité de l’air;
2. Normes relatives aux conditions météorologiques et à la pureté de l'air dans la zone desservie à l'intérieur des installations de production, de laboratoire et de stockage, conformément à GOST 12.1.005 ou à SanPin 2.2.4.548;
3. Normes de charge sonore et vibratoire provenant du fonctionnement de l'équipement pour les systèmes CVC et les sources externes conformément au SNiP 23-03. Pour les systèmes d'urgence et sans fumée conformes à GOST 12.1.003, le niveau de bruit dans les locaux équipés ne doit pas dépasser 110 dBA, avec une nature pulsée du bruit - pas plus de 125 dBA;
4. Normes de protection et protection de l'atmosphère contre les émissions nocives de la ventilation;
5. Maintien des normes de chauffage, de ventilation et de climatisation;
6. Normes de sécurité incendie et explosive des équipements de climatisation.

Faites attention! Tous les pipelines, conduits d'air, structures d'isolation thermique et équipements de chauffage et de ventilation utilisés doivent être fabriqués avec des matériaux approuvés pour la construction. Tous les matériaux soumis à une certification obligatoire doivent être accompagnés de documents justificatifs.

Une attention particulière est accordée à la sécurité. Tous les UWC doivent être conçus en tenant compte des exigences de sécurité contenues dans les documents réglementaires des autorités de surveillance, ainsi que des exigences du fabricant des équipements, des matériaux et des équipements, si ces exigences ne sont pas en contradiction avec ces règles et réglementations.

De plus, le liquide de refroidissement dans les systèmes de chauffage interne doit avoir une température de 20 ° C inférieure à la température d'auto-inflammation des gaz, aérosols et autres substances présents dans la pièce.

Dans le même temps, la température ne doit pas dépasser les valeurs maximales spécifiées dans la documentation technique pour les vannes, les matériaux et les équipements, ainsi que les valeurs spécifiées comme maximales dans les présentes règles et réglementations.

Si la température de l'eau à l'intérieur de la canalisation ou du radiateur dépasse 105 ° C, des mesures sont nécessaires pour éviter toute ébullition. Si la température des surfaces accessibles dépasse 75 degrés, les surfaces doivent être protégées par des clôtures ou un isolant thermique, en particulier dans les installations de garderie.

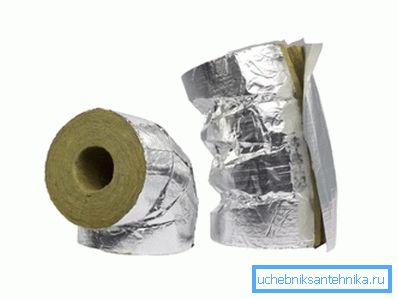

La température de la surface de l'isolant thermique ne devrait pas dépasser 40 ° C, alors qu'elle devrait fournir:

• Protection contre les brûlures;
• Perte de chaleur ne dépassant pas la valeur autorisée;
• Protection contre la condensation;
• Protection du liquide de refroidissement contre le gel, si la conduite est posée dans des pièces non chauffées ou refroidies.

Vous devez également isoler les surfaces chaudes des équipements de ventilation et de chauffage, les cheminées, les canalisations et les conduits situés à l'intérieur des locaux. Sur la surface de l'isolation thermique, la température doit être inférieure de 20 ° C à la température d'inflammation des gaz, des aérosols et des poussières de la pièce.

Pour l'isolation, adopté SNiP 41-03.

L'intersection de conduits d'air avec des substances inflammables et explosives dans une conduite n'est possible que si la différence de 20 ° C entre la température d'inflammation de la substance et la température de la surface de la conduite est respectée. Si le point d'éclair est inférieur à 170 ° C, une telle intersection est inacceptable.

Les systèmes de chauffage à air ne doivent pas produire un débit plus chaud que 70 ° C en quittant le distributeur. Les rideaux d’air thermiques aux portes extérieures sont limités à 50 ° C, et aux ouvertures extérieures et aux portes à 70 ° C.

Faites attention! Lors du chauffage et de la ventilation des locaux, les paramètres de microclimat sont acceptés conformément aux normes GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 et SanPin 2.1.2.1002. Les normes pour les périodes froides et chaudes de l'année, ainsi que pour différentes salles sont indiquées dans ce document.

La maintenance des systèmes de chauffage et de ventilation est assurée par des équipes de professionnels disposant de leur propre service de répartition d'urgence.

Conclusion

La ventilation et le chauffage constituent un système climatique unique conçu pour tenir compte de l'interdépendance de ces fonctions. Les paramètres des systèmes CVC sont normalisés et réglementés par un certain nombre de documents officiels, dans lesquels une attention particulière est accordée à la sécurité. La vidéo de cet article complète ce qui a été dit avec des informations visuelles.
