Chauffage infrarouge au plafond: comment chauffer de grandes

Pratiquement tous les artisans habitués aux tâches ménagères sont familiarisés avec les systèmes traditionnels de climatisation, dans lesquels les principaux éléments chauffants sont des radiateurs. Mais il y a d'autres moyens de chauffer la pièce. En particulier, panneaux infrarouges de plafond pour le chauffage.

Ils sont simplement indispensables pour le chauffage par zone et sont souvent installés dans des pièces spacieuses avec de hauts plafonds. Sur leurs types et la procédure d'installation, lisez la suite.

Concepts de base

Le principe de fonctionnement des émetteurs infrarouges

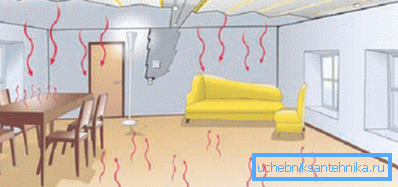

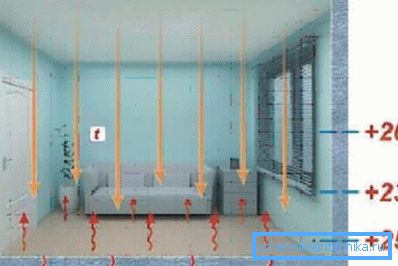

Si le chauffage des radiateurs et des convecteurs élève la température des masses d'air, les rayons infrarouges chauffent les objets eux-mêmes, qui se trouvent dans la pièce et tombent dans la zone de rayonnement de l'appareil. Grâce à cela, après 1 à 2 minutes après la mise sous tension, des conditions confortables sont établies dans la pièce pour que les personnes puissent être présentes.

Les avantages de l’utilisation du rayonnement infrarouge sont les suivants:

• le rendement des équipements est très élevé (98% pour les panneaux de film électriques de plafond);
• petite taille - après l'installation et l'achèvement des travaux de construction, les panneaux infrarouges ne seront pas visibles du tout.

Variétés de radiateurs infrarouges

L'industrie moderne fabrique de nombreux dispositifs climatiques utilisant le rayonnement infrarouge. Ils diffèrent par le type d'énergie utilisé et l'application principale.

Les types de périphériques suivants sont disponibles dans les quincailleries:

1. Chauffe au gaz. Dans ce cas, les vagues de chaleur émettent des plaques d'un matériau spécial qui, à leur tour, sont chauffées par le mélange de gaz brûlés.

Faites attention! Les émetteurs infrarouges à gaz ont une très grande puissance, car ils peuvent difficilement être utilisés à l'intérieur. Le plus souvent, ces constructions sont utilisées pour chauffer des bâtiments industriels et commerciaux de grande surface.

1. Émetteurs électriques. Le type d'appareil le plus courant. Dans ce cas, les ondes infrarouges émettent des spirales spéciales ou des chauffages thermo-électriques. Pour améliorer l'efficacité du fonctionnement, les appareils de chauffage peuvent être équipés de réflecteurs et de diffuseurs de chaleur.

1. Film IR Panels. Sur un substrat spécial sont collés des fils de fibres de carbone, sources d’énergie thermique. Le plus souvent, ces éléments chauffants sont fixés au plafond et masqués avec un revêtement décoratif. Idéal pour chauffer les pièces avec de hauts plafonds (plus de 2,5 mètres).

En ce qui concerne le champ d'application, il y a:

1. Emetteurs infrarouges à usage industriel. Ils consomment une grande quantité d'électricité ou de gaz, mais ont une grande puissance. Ils sont plutôt grands et de conception peu sophistiquée. Ils sont donc très rarement installés dans des habitations.

Les radiateurs infrarouges à usage commercial peuvent être utilisés pour chauffer des terrasses ouvertes, des parcs, des terrains de jeux, etc.

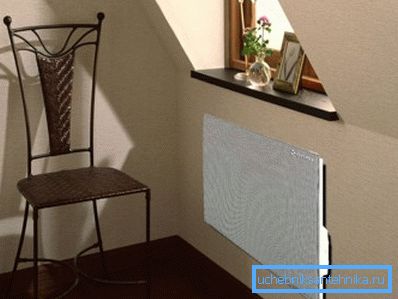

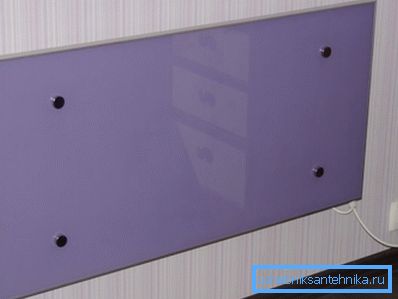

1. Réchauffeurs domestiques. Cette catégorie comprend les films infrarouges et les émetteurs spéciaux alimentés à l'électricité. Ils ont une apparence attrayante et s’intègrent parfaitement à l’intérieur de la pièce.

Choisir le bon modèle

Les radiateurs qui chauffent une pièce à l'aide de rayons infrarouges peuvent être utilisés comme source principale de chaleur ou comme système de secours, qui peut être activé en cas de panne ou d'efficacité insuffisante du réseau principal.

Avec l'utilisation continue des appareils décrits, il est nécessaire de calculer correctement leur puissance:

• pour les pièces avec des hauteurs de plafond allant jusqu'à 3,5 mètres - 1 kW par 1 m³ des carrés;
• avec une plus grande distance entre le sol et le plafond - 1,3 kW par 1m³ carré

De plus, les facteurs suivants doivent être pris en compte:

• épaisseur et matériau des murs extérieurs du bâtiment;
• la présence ou l'absence d'une couche chauffante et du matériau utilisé à cette fin;
• le type de fenêtres installées, le nombre d'ouvertures de fenêtres, les fenêtres à double vitrage, etc.
• caractéristiques d'isolation thermique des recouvrements de plafond et interfloor.

Fixation de radiateurs électriques infrarouges

Le moyen le plus simple de chauffer au rayonnement infrarouge consiste à installer des appareils de chauffage spéciaux fabriqués par des fabricants nationaux et étrangers.

Ce processus ne nécessite pas de description détaillée, mais pour que le résultat ne vous déçoive pas, vous devez suivre ces exigences:

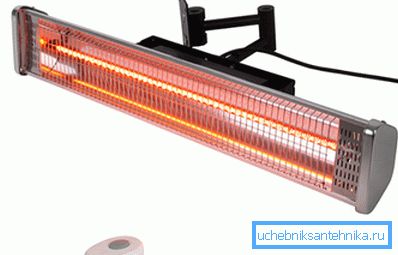

• achetez des accessoires de fixation fiables qui retiendront fermement l'appareil (il est conseillé d'utiliser les supports fournis avec l'appareil);
• assurez-vous que les bords de l'appareil n'entrent pas en contact avec des matériaux combustibles;
• Il est nécessaire d’isoler soigneusement la jonction des fils électriques avec du ruban polymère ou des capuchons spéciaux.

La procédure de montage d'émetteurs infrarouges à film

L’installation d’émetteurs infrarouges doit être soumise à certaines règles, dont le non-respect peut entraîner une panne de l’équipement et nuire à la santé humaine.

En particulier, les instructions d'installation prévoient le respect des règles suivantes:

• le plafond sur lequel les appareils de chauffage sont montés doit avoir une certaine hauteur (au moins 2 500 cm);
• il est interdit de positionner les radiateurs de sorte que le flux de rayons infrarouges soit directement dirigé sur la personne (par exemple, au-dessus du lit dans la chambre à coucher);
• les appareils de chauffage ne doivent pas être installés près des ouvertures de fenêtre;
• Si la pièce est supposée installer des panneaux infrarouges, le plafond ne doit pas être recouvert de matériaux de décoration en polymères.

Astuce! Lorsque le chauffage de plafond à infrarouge est installé dans une petite pièce, vous pouvez effectuer les travaux vous-même. Dans le cas contraire, vous devrez effectuer des travaux de construction complexes, qui doivent être précédés de calculs techniques. Il vaut mieux confier le travail de spécialistes.

Le processus lui-même comprend plusieurs étapes, chacune étant décrite en détail ci-dessous.

Installation d'isolant

Les isolants thermiques utilisés dans l’installation de radiateurs à infrarouge devraient, outre le faible coefficient de conductivité thermique, comporter un écran réfléchissant en feuille métallique.

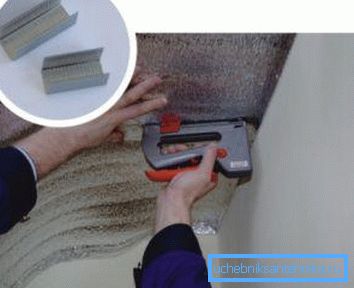

L'épaisseur de couche optimale est de 5 mm. Si le plafond est constitué de matériaux thermoconducteurs, vous pouvez utiliser un isolant de 10 mm. De plus, vous aurez besoin d'une agrafeuse de construction (si le plafond est en bois ou si des poutres de support sont installées dessus) ou d'une visserie de fixation spéciale avec des chevilles et des capuchons larges (dans le cas où le plafond est en béton).

Le programme de travail est le suivant:

• des feuilles d'isolant thermique sont posées sur la surface et fixées par incréments d'au plus 50 cm;
• entre les feuilles adjacentes, vous devez faire une largeur de recouvrement de 2 à 3 cm;

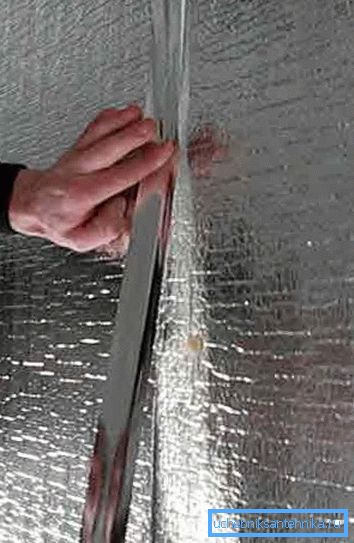

• pour améliorer les propriétés réfléchissantes des coutures sont collées avec un ruban adhésif spécial.

Fixation des panneaux IR

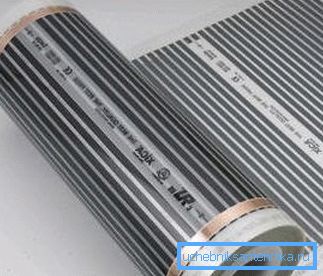

Structurellement, le film chauffant infrarouge est une plaque de carbone sur laquelle sont collées des fibres de carbone conductrices. De plus, chaque élément possède des emplacements spéciaux pour les fixer sur une surface verticale ou horizontale.

L'ordre d'installation des éléments chauffants est le même que lors de l'installation d'un matériau réfléchissant la chaleur. Les mêmes outils et matériaux sont utilisés.

Faites attention! Les radiateurs infrarouges à film ne peuvent être fixés que dans des champs transparents situés sur leurs bords (ils sont spécialement conçus à cet effet). Sinon, vous pouvez gâcher l'appareil, dont le prix n'est pas si petit.

Si vous avez des doutes sur vos capacités ou si vous avez une expérience insuffisante de la plomberie, il est recommandé de contacter les spécialistes qui non seulement effectuent la tâche de manière qualitative, mais qui garantissent également la qualité.

Connexion électrique

Pour que les émetteurs infrarouges remplissent leurs fonctions, ils doivent être connectés à l'électricité.

Ceci est fait comme suit:

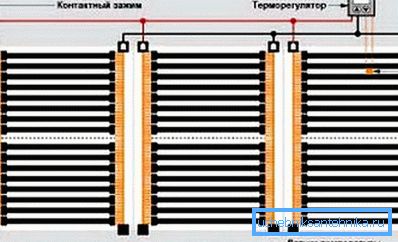

1. Un peu plus loin des films chauffants à la surface du plafond, un stroboscope est fabriqué pour la pose de câbles électriques alimentant les appareils de chauffage. La ligne principale est constituée d'un câble à un conducteur de section appropriée (en fonction du nombre d'émetteurs). Les appareils eux-mêmes sont connectés en parallèle.

1. À la fin de l'installation, tous les joints sont soigneusement isolés et le canal de câble est fermé afin de ne pas gâcher l'apparence de la pièce.
2. Après cela, un thermostat automatique pour le chauffage est installé. Son capteur de température devrait être à une hauteur d'environ un mètre et demi du sol. Si la pièce est petite, le dispositif de contrôle est simplement inséré dans la rupture du câble d'alimentation.
3. Dans les locaux plus grands, le schéma de câblage est différent. Les fils de tous les panneaux sont rassemblés dans un panneau de commande spécial, où sont installés des contacteurs magnétiques, contrôlés par un thermostat.

À la fin des travaux, le système est testé dans tous les modes existants. Si cela réussit, vous pouvez monter des matériaux décoratifs au plafond.

Conclusion

Le chauffage infrarouge est un système de climatisation très efficace et facile à installer. Cependant, son utilisation principale peut entraîner une augmentation de la consommation d'énergie, ce qui est plus coûteux que le gaz consommé par une chaudière autonome (voir également l'article Film infrarouge pour le chauffage - l'appareil et ses caractéristiques).

Après avoir visionné la vidéo proposée à votre attention, vous découvrirez des moyens plus économiques de chauffer votre maison.
