Chauffage par le sol: créer du confort et se débarrasser des

Souvent, pour chauffer des habitations individuelles, on utilise un système de chauffage à eau avec une chaudière et des radiateurs. Un tel système présente de nombreux inconvénients, mais le principal est la nécessité d’installer des batteries de grande taille, pas toujours esthétiques, qui gâchent l’aspect de la pièce. C'est pourquoi le chauffage d'une maison de campagne avec des sols chauds devient de plus en plus répandu.

Les caractéristiques de la conception de ce type de systèmes climatiques seront discutées ci-dessous.

Choisir un système de chauffage

Radiateurs ou plancher chaud

Avant tout propriétaire foncier qui souhaite construire sa propre maison, tôt ou tard se pose la question de choisir un type d'équipement de climatisation. Les options les plus courantes sont le chauffage par radiateur et le chauffage par le sol.

Il est nécessaire de privilégier tel ou tel système au stade de développement du projet de chauffage d’une maison privée.

Pour vous aider à prendre une décision, laissez-nous énumérer les fonctionnalités des deux systèmes:

• les sections encombrantes de radiateurs ne rentrent presque jamais dans la conception de la pièce, tandis que les tuyaux situés sous le sol seront complètement invisibles;

• les radiateurs de chauffage dissipent la chaleur dans toutes les directions, ce qui entraîne des pertes importantes à travers les murs; le sol chauffe exclusivement l'air de la pièce;
• pour assurer le confort de la pièce, les radiateurs nécessitent de chauffer l'air à une température de 20-22 degrés Celsius, et un système avec un sol chaud crée un confort même à 18-19 ans;
• Les radiateurs de chauffage (sauf ceux en fonte) ont une faible inertie - ils chauffent rapidement et refroidissent, tandis que les sols chauds mettent du temps à chauffer la pièce, mais après l'arrêt de l'alimentation en liquide de refroidissement, la température de la pièce reste élevée pendant une longue période;
• Le coût de fonctionnement du chauffage par radiateur est supérieur au coût d’entretien d’un plancher chauffant.

Faites attention! Le chauffage de l'eau - chauffage par le sol ou radiateurs - nécessite une chaudière. Son type et sa puissance dépendent du système de chauffage utilisé. Par conséquent, choisissez très soigneusement, car changer quelque chose plus tard sera impossible ou très coûteux.

La conception de tout système de chauffage: un sol chaud et des radiateurs nécessite des investissements financiers importants. Cependant, dans le premier cas, les sommes dépensées seront beaucoup plus importantes. Ce facteur limite la large distribution du type de réseau de chauffage décrit.

Il convient de noter que le manuel d'installation des systèmes de climatisation permet de combiner un chauffage par le sol et le chauffage par radiateur. L'essentiel est de disposer d'une capacité de chaudière suffisante et d'organiser la circulation correcte du liquide de refroidissement (le cas échéant).

Électricité ou eau

Vous avez donc décidé de chauffer la maison avec des sols calorifugés, mais pas de radiateurs. Ensuite, vous devez faire un choix en faveur d’une source d’énergie particulière. Ici, il y a deux options: utiliser de l'électricité ou des conduites à travers lesquelles l'eau circule, chauffées par la chaudière.

Considérez les avantages et les inconvénients de chaque système:

1. Lorsque vous utilisez de l'électricité, la chape en béton peut atteindre une hauteur de 3 à 6 cm. Si vous montez les tuyaux, l'épaisseur peut atteindre 15 cm pour des raisons évidentes.
2. L'électricité en tant que source d'énergie coûte plus cher que le gaz ou le combustible solide. Par conséquent, si vous souhaitez utiliser un plancher chauffant comme chauffage principal, il est préférable d'utiliser de l'eau, sinon le coût des services publics sera trop élevé.

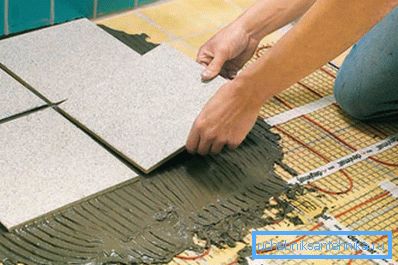

Astuce! Dans les magasins de construction spécialisés, des tapis thermiques spéciaux sont disponibles à la vente. Ils permettent un transfert de chaleur élevé et une efficacité énergétique élevée. Cependant, il est recommandé de ne les monter que dans de petites pièces.

1. La construction de planchers chauffés à l'eau coûte plus cher que l'électricité. Cependant, vous récupérez vos coûts à plusieurs reprises pendant le fonctionnement. De plus, l'utilisation d'une chaudière à gaz ou à combustible solide pour le chauffage au lieu d'une chaudière électrique soulagera la ligne électrique, ce qui est très important pour les zones rurales.

La conception

Le système dispose d'un chauffage par le sol et d'un chauffage utilisant des radiateurs très différents l'un de l'autre. Les batteries mal installées ou mal installées peuvent être modifiées à tout moment et la réparation du chauffage par le sol nécessite l'ouverture du revêtement de sol décoratif et la destruction de la chape en béton.

Par conséquent, la conception d'un système de chauffage utilisant un chauffage par le sol doit être abordée avec beaucoup de soin, en tenant compte de tous les SNIP, DBN, GOST existants, etc.

Un projet correctement rédigé vous permet de déterminer avec précision:

• combien de matériaux (tuyaux, raccords) sont nécessaires pour mettre en place un réseau climatique;
• Quel est le nombre de composants supplémentaires (pompes de circulation pour le chauffage, matrices de distributeurs, vannes d'arrêt) nécessaires au cours du travail?

Pour le développement du projet aura besoin des informations suivantes:

• la superficie de la pièce, la hauteur des plafonds et la forme géométrique de la pièce;
• la valeur de la température optimale à atteindre par le système climatique;
• autres caractéristiques importantes.

Veillez à établir un schéma sur lequel sont indiqués:

• points d'installation pour armoires collectrices;
• disposition des circuits de chauffage individuels;
• emplacements des joints de dilatation, etc.

Astuce! Le calcul et l’esquisse peuvent être faits indépendamment, mais il est préférable d’utiliser un logiciel spécial à cet effet. L'ordinateur prendra mieux en compte toutes les nuances et caractéristiques et vous permettra d'éviter la plupart des erreurs de conception.

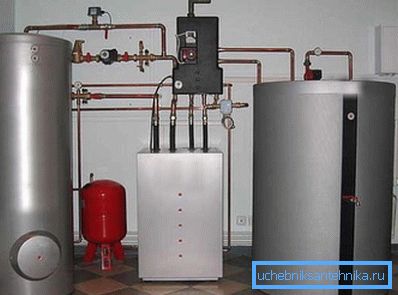

Une attention particulière doit être portée à la capacité thermique de l'équipement installé. Il devrait suffire de faire monter la température dans les pièces à 20-25 degrés Celsius. Cela permettra de compenser les pertes de chaleur à travers les différents éléments structurels du bâtiment.

N'oubliez pas que si vous choisissez le chauffage au sol électrique, ils ne peuvent pas être placés sous les meubles. Vous devez donc penser à l'avance à l'installation d'armoires, de canapés, de lits, etc. C'est pourquoi, en passant, le système de chauffage de l'eau est plus commun.

Concevoir un sol chaud

La préparation

Maintenant, nous verrons plus en détail comment organiser indépendamment le chauffage d'une maison privée avec planchers chauffants.

Vous devez commencer par la phase préparatoire du travail, qui comprend les actions suivantes:

1. Le terrain est en préparation. La différence de hauteur autorisée sur le sol ne doit pas dépasser 5 mm. Sinon, des mélanges auto-nivelants devraient être utilisés pour éliminer les aspérités. Naturellement, la surface doit être débarrassée des gravats, des débris et de la poussière.

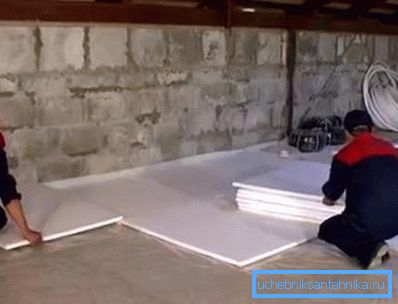

2. Un matériau à faible coefficient de conductivité thermique est posé sur un sol rugueux et uniforme.. Son épaisseur doit être d'au moins 3 cm Il est recommandé d'utiliser des tapis spéciaux pour le chauffage par le sol avec des peignes déjà fixés pour maintenir les tuyaux en métal et plastique.

1. Le système de chauffage choisi - sol chaud avec caloporteur liquide - nécessite la présence obligatoire d'un ruban amortisseur spécial. Il doit être posé à la jonction de la base brute et des murs de manière à ce qu'il soit au-dessus de la couche isolante et de la chape.
2. La couche de liquide de refroidissement est recouverte d'un film avec une surface réfléchissant la chaleur. Ensuite, un treillis d'armature est posé sur le dessus, sur lequel des tuyaux sont fixés à l'aide de clips en plastique. Les sections de canalisations qui touchent les joints de dilatation doivent également être protégées par des ondulations en plastique.

Faites attention! Si vous avez utilisé du matériel spécialisé avec des supports pré-fixés pour l'isolation thermique, vous devez réparer les tuyaux avec leur aide.

L'assemblée

Lors de l’installation des tuyaux, il est nécessaire de décider comment le liquide de refroidissement leur sera fourni. Il existe un système de chauffage par le sol via le circuit de chauffage ou sous la forme d'un tuyau d'alimentation séparé et de collecteurs de distribution. Ce dernier type est préférable, car il vous permet de contrôler plus précisément la température dans différentes pièces et de réduire la charge sur le chauffage et les équipements électriques.

Si la maison en construction comporte plusieurs étages, des collecteurs doivent être montés sur chacun d'eux.

Pour cela, il est préférable d’équiper une armoire spéciale dans laquelle seront placés:

• peignes distribuant le liquide de refroidissement;
• les raccords de verrouillage qui activent et désactivent l'alimentation en liquide;
• pompes de circulation qui assurent l'écoulement de l'eau ou de l'antigel;
• contrôle et équipement de contrôle.

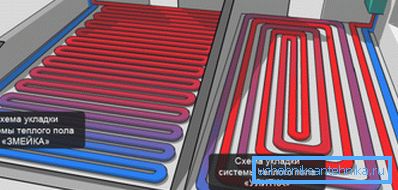

Une boucle de tuyaux chauffant le sol peut être placée selon deux schémas communs:

1. Serpent.
2. Spirale.

Deuxième type d'installation préféré. Dans ce cas, les pertes de chaleur des tuyaux placés plus près du mur extérieur du bâtiment sont considérablement réduites. Pour un chauffage plus uniforme du revêtement de sol, il est nécessaire de choisir le bon pas pour le placement des boucles.

En moyenne, 1 carré. mètres d'espace prend environ 5 mètres de tuyaux. N'oubliez pas que la longueur totale d'une boucle ne doit pas dépasser 90 m. Si vous devez chauffer de grandes pièces, vous devez connecter plusieurs spirales ou «serpents» indépendants.

Test de pression

Une fois l’installation terminée, le raccordement des collecteurs, de l’équipement électrique, des conduites d’alimentation et de décharge, le système doit être serti. Cette procédure vous permet de vérifier une nouvelle fois la force et l’étanchéité de toutes les connexions et de toutes les pièces.

Pour ce faire, il est nécessaire de placer le caloporteur dans les tuyaux sous pression, ce qui est légèrement supérieur à la norme. Dans ce mode, le système chauffe le sol et le chauffage avec des radiateurs (le cas échéant) doit fonctionner pendant 24 heures.

Il est possible de passer à l'étape suivante des travaux uniquement après l'élimination de toutes les anomalies et fuites identifiées.

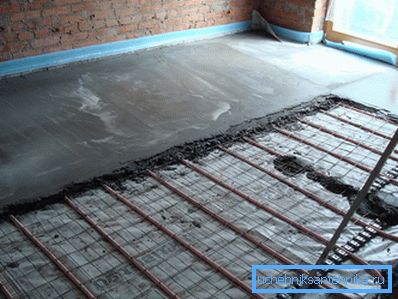

Béton coulé

À la fin de l'essai, les tuyaux installés sont coulés avec un mélange de béton auquel un plastifiant est ajouté, ce qui augmente la plasticité de la chape. Les travaux doivent être effectués au moment où les conduites ne sont pas refroidies, faute de quoi, après la mise en marche du chauffage, les pièces dilatées entraîneront l'apparition de fissures dans le sous-plancher.

Faites attention! Le système de chauffage doit être allumé, les tuyaux chauffés, puis, avant de couler le béton, éteindre.

Dès que le béton a commencé à prendre, la chaudière a été rallumée et le liquide de refroidissement a été autorisé à entrer dans les tuyaux, augmentant progressivement sa température. Cette opération devrait se poursuivre pendant trois jours, jusqu'à ce que la table soit enfin renforcée.

Conclusion

Le chauffage par le sol est un excellent moyen de chauffer les pièces, car en plus d'un chauffage de l'air plus uniforme, vous pouvez vous débarrasser des radiateurs peu attrayants. Cependant, ce n’est pas le seul moyen de dissimuler l’installation de réseaux climatiques.

Vous pouvez en apprendre plus à ce sujet en visionnant la vidéo publiée dans cet article.
