Chauffage solaire: 5 étapes pour économiser de l'argent sur

De nos jours, diverses technologies d’économie d’énergie utilisant des sources d’énergie alternatives et renouvelables sont de plus en plus répandues dans la construction privée. Ceux-ci incluent le chauffage solaire d'une maison privée.

Ayant construit un tel système, vous pourrez réduire de plus de moitié le coût de chauffage de votre maison pendant la saison froide et, peut-être, abandonner complètement l'utilisation de gaz ou de combustible solide.

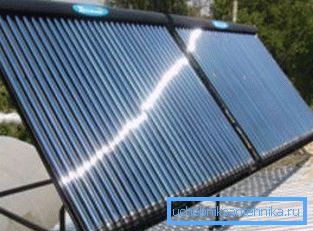

Installation de chauffage solaire

Caractéristiques spéciales

Les systèmes de chauffage domestique ont certaines caractéristiques dont vous devez être conscient avant de procéder à leur propre production.

Arrêtons-nous sur les éléments structurels individuels de ce réseau d'ingénierie innovant et sur les nuances de leur conception:

1. Le chauffage solaire d'une maison de campagne, comme son nom l'indique, est réalisé par les rayons ultraviolets envoyés par la lumière du jour.. Ils éclairent des panneaux spécialement fabriqués ou achetés, qui sont un système de tubes placés dans un boîtier spécial, dont la partie supérieure est transparente et exposée au soleil.

Dans ces capteurs, l'énergie thermique des rayons du soleil est transférée au liquide de refroidissement, à savoir de l'eau, de l'antigel ou de l'air.

Faites attention! Avec l'aide des échangeurs de chaleur solaires peuvent être équipés et chauffés des serres. Cependant, il convient de rappeler que dans la plupart des régions de Russie, un tel système, fonctionnant de manière indépendante, n'est pas en mesure de fournir le microclimat souhaité. Il peut être nécessaire d'inclure en plus dans le système une chaudière à gaz ou un appareil de chauffage pour d'autres types de combustible.

1. Les panneaux solaires pour le chauffage peuvent être fabriqués à la maison. Les matériaux pour eux seront des tuyaux en métal, soudés de manière spéciale dans un système fermé.

Exigences requises dans les tailles suivantes:

• fournir du froid et enlever l'eau chaude - taille du tuyau? pouces et épaisseur de paroi de 1 mm;
• pour la calandre - tuyaux de diamètre inférieur et aux parois plus minces, permettant un transfert de chaleur plus rapide.

Il est possible de fabriquer des chauffe-eau solaires pour le chauffage de 15 à 20 longueurs de tuyau de 1,6 à 2 mètres.

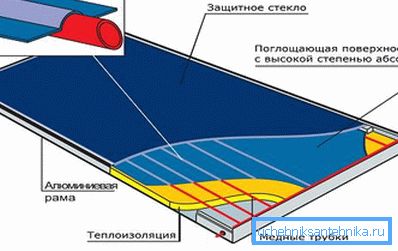

1. Pour que le soleil soit aussi efficace que possible, les tuyaux collecteurs doivent être placés dans une boîte en bois spécialement conçue à cet effet.. Ses parois sont constituées d'une planche découpée de 25 mm d'épaisseur et suffisamment longue pour y enfermer des tuyaux (généralement d'environ 120 à 180 mm).

Le fond peut être constitué de contreplaqué, de polycarbonate ou de panneaux de fibres. Il peut être renforcé avec des lattes de bois ou des barres de section 30x30 mm.

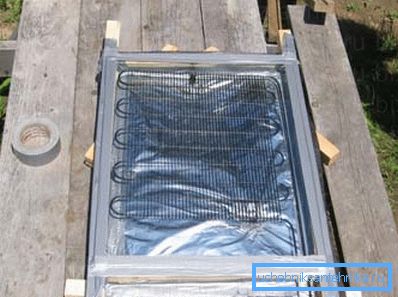

Mais sur cette boîte de conception, le capteur solaire n’est pas terminé. Il est nécessaire de chauffer la structure, ce qui rendra le chauffage solaire encore plus efficace.

Ceci est fait comme suit:

• le fond de la boîte est recouvert de mousse;
• l'isolant installé est protégé par une feuille d'étain ou galvanisée;
• un radiateur pré-assemblé est monté sur celui-ci, qui est fixé à l'aide de colliers de serrage ou de caches.

Faites attention! Il est souhaitable de recouvrir toutes les parties internes de la boîte avec de la peinture noire, qui absorbe l'énergie solaire. De plus, il faut veiller à ce que le verre ou le plastique transparent recouvrant le dessus soit fixé le plus étroitement possible.

1. Les tuyaux collecteurs sont reliés entre eux par des raccords filetés. Prenez soin de l'étanchéité des articulations. Le compactage peut être effectué avec du chanvre ou du ruban polymère spécial. Aussi, avant de tordre le fil est recommandé de manquer le mastic silicone.
2. Le chauffage solaire de la maison fournit un réservoir dans lequel l'eau chauffée dans l'échangeur de chaleur s'accumule.. Il peut s'agir d'un réservoir en métal ou en plastique dont les parois sont isolées avec de la mousse ou un autre matériau ayant un faible coefficient de conductivité thermique.

Vous pouvez créer une boîte en bois dans laquelle placer le réservoir d'eau et remplir le reste de l'espace avec un isolant thermique (argile expansée, mousse, etc.).

La surface extérieure du réservoir ou de la boîte est de préférence peinte en argent, ce qui réduira les pertes de chaleur et augmentera l'efficacité du système conçu.

1. Le chauffage solaire ne fonctionnera que s'il y a une pression dans les tuyaux.. Par conséquent, il est nécessaire d'installer un avant-chambre - un conteneur hermétique d'un volume d'environ 30 litres. Il a une vanne de régulation qui ouvre et ferme l’entrée.

Assemblage pas à pas du système

L'assemblage des éléments finis en un seul système est simple et comprend 5 étapes.

Étape 1

Un réservoir est installé qui accumule l'eau chauffée par le soleil et le réservoir est chargé de maintenir la pression nécessaire (avancamera). Il doit être fixé à environ 1 à 1,5 mètres au-dessus du lecteur.

Étape 2

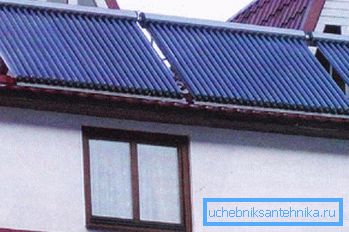

Échangeurs de chaleur solaires placés. Le meilleur endroit pour eux est sur le mur sud de la maison ou sur le toit. Dans ce dernier cas, il est souhaitable d'installer les panneaux à un angle de 30 à 45 degrés par rapport à l'horizon. Dans ce cas, les systèmes de chauffage solaire fonctionneront plus efficacement.

Étape 3

Les éléments installés sont reliés par des tuyaux.

Il est conseillé d’utiliser des pièces de deux tailles différentes:

• ? pouces - pour l'alimentation en eau du système d'approvisionnement en eau vers l'avancamera et l'élimination de l'eau des échangeurs de chaleur solaires (sous pression);
• 1 pouce - pour les segments restants du réseau.

Tous les pipelines doivent être isolés. Pour cela, vous pouvez utiliser des coques prêtes à l'emploi en polyéthylène expansé ou en fibre de basalte.

Étape 4

Le chauffage - solaire ou autre - nécessite un caloporteur. Par conséquent, après la fin de l'assemblage, les tuyaux doivent être remplis d'eau. Pour ce faire, la conception doit prévoir des vannes de remplissage et de vidange, situées au bas du système.

L’alimentation en eau doit être interrompue après son apparition dans le grenier situé dans le grenier.

Étape 5

La dernière étape est la mise en service. Pour ce faire, il suffit d'ouvrir la vanne d'alimentation. Après cela, le niveau d'eau dans l'avancamera diminuera jusqu'à ce que la valve qui s'y trouve bloque l'ouverture. À propos, cet appareil peut être utilisé pour contrôler le niveau d'eau.

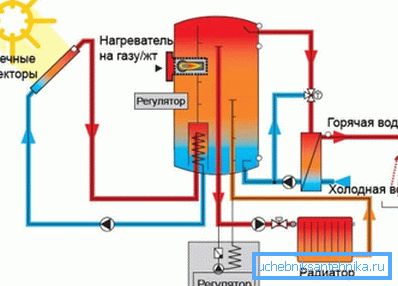

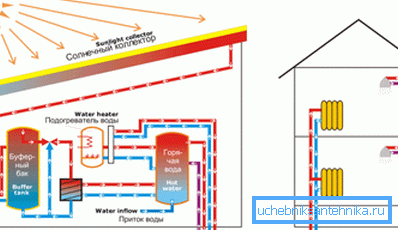

Le schéma du chauffage solaire

Le fonctionnement du système est le suivant. L'eau chauffée dans l'échangeur de chaleur solaire entre dans le réservoir, d'où elle peut être transférée vers des radiateurs de chauffage ou une alimentation en eau chaude. Dans ce dernier cas, l'eau est ajoutée au système via l'avankera.

En cas de rendement insuffisant du système de chauffage, une chaudière à gaz ou un autre appareil de chauffage est raccordé au circuit, ce qui chauffe également l'eau du réservoir.

Faites attention! Outre le système décrit ci-dessus, il existe un système de chauffage à l'air solaire - il est un peu plus facile de le construire de vos propres mains, mais son efficacité est bien moindre. Par conséquent, il est recommandé de s'attarder sur les variétés décrites ci-dessus avec un fluide caloporteur.

Conclusion

Le chauffage solaire artisanal de votre maison ne vous fera pas seulement économiser de l'argent. De cette façon, vous prenez soin de l'environnement.

Vous pouvez apprendre plus d'informations sur les technologies d'économie d'énergie qui peuvent être utilisées dans la construction d'une maison de campagne à partir de la vidéo de cet article.
