Cheminées de chauffage. système de chauffage. variétés

Certains propriétaires de maisons de campagne préfèrent des méthodes de chauffage alternatives au lieu d’une chaudière utilitaire et peu esthétique. La popularité croissante est acquise par une cheminée pour le chauffage de la maison.

En plus du confort créé par une flamme nue, ces appareils peuvent chauffer assez efficacement l'air du système de conduits ou de l'eau pour les radiateurs. Les instructions pour organiser un tel réseau climatique sont données ci-dessous.

Système de chauffage général

Malgré le grand nombre d'équipements climatiques différents, les foyers pour le chauffage domestique ne perdent pas leur popularité. De plus, grâce à des améliorations techniques, une telle conception est devenue non seulement un élément exclusif de la conception de la pièce, mais également un moyen efficace de chauffer tous les locaux d'un logement.

Le foyer peut augmenter la température de l'air non seulement dans la pièce où il est installé, mais aussi dans les pièces voisines (même si la maison a un grenier ou un deuxième étage).

Pour résoudre ce problème, utilisez des unités vous permettant d’organiser:

• chauffage de l'air - l'air chauffé par des conduits d'air spécialement aménagés pénètre dans d'autres pièces;
• chauffage de l'eau - une flamme ouverte chauffe le liquide de refroidissement dans un réservoir ou un serpentin spécial, après quoi le liquide est transporté par des tuyaux jusqu'aux radiateurs du chauffage (comme dans le système de chauffage classique).

Faites attention! Si vous envisagez d'installer un poêle dans la partie supérieure du foyer, vous pouvez même l'utiliser pour la cuisine. N'oubliez pas dans ce cas de veiller à une ventilation de haute qualité, sinon l'odeur de poisson frit ou de viande se répandra dans toute la maison.

Voyons plus en détail les foyers actuellement utilisés pour le chauffage.

Variétés de dispositifs

Avec foyer ouvert

En ce qui concerne le chauffage et les cheminées, il est conseillé de commencer par les options classiques - les conceptions avec un foyer ouvert. Ils ont longtemps servi de source de chaleur, mais l’absence d’une telle solution est évidente: l’appareil ne pourra pas chauffer même une surface moyenne de la pièce, sans parler des pièces voisines.

Cela est dû à une efficacité extrêmement faible. En organisant le chauffage de la maison au moyen d’une cheminée à foyer ouvert, il convient de se préparer au fait que plus de 80% de l’énergie thermique s’évapore dans la cheminée et que seulement 20% est chauffée.

De plus, le maintien d'une flamme dans les foyers ouverts nécessitera deux fois plus de combustible (le prix sera assez élevé) que pour les appareils de chauffage dotés d'une chambre de combustion fermée. De plus, dans la pièce où l'unité est installée, il est nécessaire de garantir la circulation de la quantité d'air frais requise, qui participe au processus de combustion.

Ne pas oublier les règles de sécurité incendie.

L'instruction pertinente se lit comme suit:

1. Vous ne pouvez pas laisser la flamme exceptionnelle dans le four pendant une longue période (la nuit ou pendant l'absence des propriétaires dans la maison).
2. Le revêtement de sol à proximité de l'appareil de chauffage doit être recouvert d'un matériau incombustible (en particulier si des foyers à bois sont utilisés pour le chauffage, dont les cendres qui couvent peuvent tomber si elles sont manipulées sans précaution).

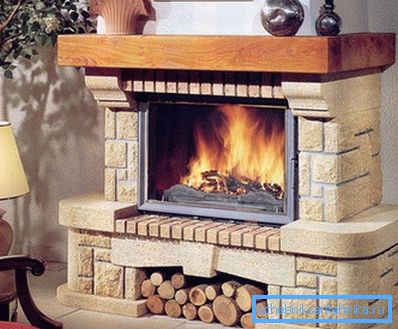

Avec foyer fermé

Ces foyers pour le chauffage domestique présentent certains avantages:

1. Haute efficacité. Plus des trois quarts de l'énergie thermique générée par la combustion du carburant sont utilisés efficacement.
2. Peut être utilisé comme source de chaleur supplémentaire ou de secours dans la maison.
3. Les chambres du four sont fabriquées dans un matériau à haute résistance et à forte inertie thermique. Ils résistent parfaitement aux fortes variations de température, résistent à la corrosion et réchauffent la pièce de manière persistante après la fin du processus de combustion du bois.
4. À l'extérieur, la chambre de combustion est protégée par un verre résistant à la chaleur pouvant résister à des températures pouvant atteindre 800 degrés Celsius. Il est monté de manière à pouvoir charger le combustible dans le foyer.

Faites attention! Le chauffage du foyer à domicile devrait permettre de produire environ 1 kW d'énergie thermique par 4 m 2 d'espace. De plus, la surface de la pièce dans laquelle l'appareil de chauffage est installé doit être d'au moins 45 m 2.

Considérant que l'oxygène est nécessaire pour entretenir le feu, il est nécessaire d'équiper une ventilation productive dans la pièce. Le volume d'entrée est calculé comme suit: pour générer 1 kW de chaleur, il faut 10 m3 d'air

En d’autres termes, si le foyer génère 5 kW de chaleur, le conduit muni d’un ventilateur doit fournir une entrée de 50 m3.

Le grand avantage des structures considérées avec une chambre de combustion fermée est que, lors de l'installation d'équipements supplémentaires, elles sont capables de chauffer l'air non seulement dans la pièce où elles sont installées, mais également dans les pièces voisines. Et vous pouvez tout construire de vos propres mains, sans attirer des spécialistes coûteux.

Conception de chauffage avec une cheminée

Avant de chauffer la maison avec une cheminée, vous devez bien comprendre les principes de fonctionnement et les caractéristiques de conception de la version classique de l’unité décrite.

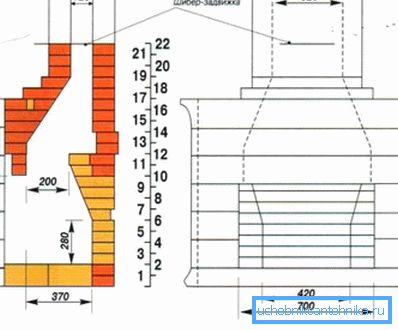

Alors, quelle est la cheminée habituelle:

1. L'élément principal est la chambre de combustion, au-dessus de laquelle se trouve une cheminée par laquelle les produits de combustion nocifs pour l'homme sont éliminés. La surface de sa section doit être au moins égale à 10% de la surface de la chambre de combustion. Dans ce cas, la cheminée galvanisée classique doit être raccordée au canal d'évacuation des fumées du foyer à une distance d'au moins 5 mètres.

1. Le joint entre le tuyau et la chambre elle-même, où se produit la combustion du bois de chauffage, est équipé d'une porte coulissante ou à charnière. Cela aidera à conserver la chaleur accumulée et sera utile pour nettoyer les canaux de sortie du carbone qui y est déposé.
2. Lors de la construction d'une maison, il est important de fournir une base supplémentaire pour l'installation de l'unité, car le poids moyen de la structure est d'environ une demi-tonne. Si vous allez organiser le chauffage de la cheminée d'une maison de campagne déjà construite, veillez à renforcer les éléments structurels de cette dernière.

Le chauffage des pièces adjacentes est effectué selon deux schémas principaux:

• air de circulation chauffé;
• avec chauffage du fluide caloporteur, qui est ensuite distribué aux radiateurs.

Air cheminée chauffage

Dans ce cas, le foyer est conçu et construit de manière à laisser un espace suffisant pour la circulation d'air entre la chambre de combustion en acier ou en fonte et la surface extérieure de l'appareil de chauffage. Ce dernier, une fois chauffé, est distribué dans les autres pièces de la maison au moyen de conduits d’air spécialement installés et interconnectés.

Ils peuvent être montés fermés (dans les murs ou dans le grenier) et à ciel ouvert. Les matériaux seront des tuyaux en acier galvanisé ou en aluminium.

La circulation des masses d'air peut être organisée:

1. De manière naturelle. Dans ce cas, le mouvement de l'air est fourni par la différence de température et de densité. L'avantage est la non-volatilité complète du système de chauffage. L'inconvénient est la faible productivité et l'incapacité à s'organiser, ce qui chauffe donc une structure de grande surface.
2. De force. Dans ce cas, utilisez une variété de ventilateurs et de turbines fonctionnant à l'électricité. Rappelez-vous que l’air circulera toujours dans un circuit fermé, car la clôture des masses d’air de la rue en hiver n’est pas souhaitable en raison de leur basse température.

Faites attention! Si la superficie des pièces est grande ou si la longueur des conduits d’air dépasse 3 mètres, ou si la maison compte plusieurs pièces séparées, il est nécessaire d’utiliser uniquement le chauffage avec ventilation forcée.

En règle générale, un tel système de chauffage est conçu et construit lors de la construction de la maison. Sinon, il sera très problématique de réaliser des conduits d’air et de les rendre esthétiques dans les pièces.

Le réseau de chauffage décrit ci-dessus est assez efficace. Il peut même chauffer des villas de campagne spacieuses. Un autre avantage est l’absence de liquide de refroidissement qui, après avoir arrêté l’alimentation en chaleur, pourrait geler.

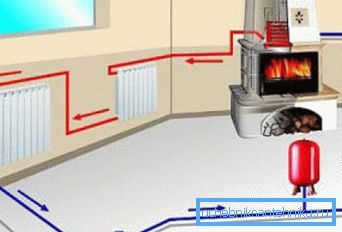

Chauffage au feu de l'eau

Le four de cette unité est constitué de deux couches entre lesquelles circule le fluide caloporteur. Par la suite, de l'eau ou de l'antigel est acheminé via des canalisations jusqu'aux radiateurs, où s'effectue l'échange de chaleur entre l'eau et l'air présent dans la pièce.

L'avantage de ce système est qu'il est en mesure de fournir aux résidents du chalet non seulement du chauffage, mais également de l'eau chaude pour les besoins domestiques. Pour ce faire, vous devez installer dans la partie supérieure de l'appareil de chauffage un récipient spécial du volume requis ou un serpentin à circulation forcée.

Le contrôle de la puissance de l'équipement peut également être effectué de différentes manières:

• manuellement - en augmentant ou en diminuant le débit d'air entrant dans le four (des vannes spéciales sont utilisées à cet effet);
• automatiquement - des thermostats sont mis en service, dont dépend l’intensité des pompes pompant le liquide de refroidissement.

Lorsque vous décidez d'utiliser un foyer avec un circuit d'eau comme source principale de chaleur, vous devez vous rappeler les nuances suivantes:

1. La cheminée réchauffe rapidement les pièces de la maison, mais se refroidit aussi rapidement après l'extinction de l'incendie. Par conséquent, il est préférable de l’utiliser pour chauffer des cottages et des cottages qui ne sont pas destinés à la vie de l’année (dans ce cas, veillez à remplir les tuyaux avec non de l’antigel, pas de l’eau mais de l’antigel).
2. Les conduites dans lesquelles le liquide de refroidissement circule ne doivent pas dépasser 10-15 mm de diamètre, sinon vous risquez de subir de grandes pertes de chaleur.

Avantages et inconvénients du chauffage par cheminée

Les aspects positifs de l’utilisation des foyers comme principale source de chaleur sont les suivants:

• la vitesse de chauffage des locaux de la maison (cela prend beaucoup moins de temps que d'utiliser une chaudière traditionnelle avec un fluide caloporteur);
• non-volatilité totale (à l'exception des systèmes avec circulation d'air forcée et fluide caloporteur - dans ce cas, les pompes auront besoin d'électricité);
• pas besoin d'attribuer une pièce séparée pour l'installation de la chaudière;

• coût d'équipement abordable;
• qualités esthétiques - non seulement la cheminée réchauffe mais décore efficacement la pièce;
• l'opportunité non seulement de chauffer la maison, mais aussi d'avoir de l'eau chaude, ainsi que de faire cuire les aliments sur un poêle spécialement installé.

Les inconvénients comprennent la nécessité de stocker une grande quantité de bois de chauffage, ainsi que la difficulté de nettoyer la chambre de combustion des cendres.

Caractéristiques de la conception des cheminées

Que vous conceviez vous-même la cheminée ou que vous ayez confié ce travail responsable à un professionnel, vous devez vous assurer que les règles suivantes sont observées lors de sa construction:

1. Le foyer doit être monté sur une fondation solide en béton armé, en brique ou en parpaing.

1. L'installation du circuit de chauffage de l'air ou de l'eau est effectuée une fois que la chambre de combustion est fermement fixée.
2. Les conduits d’air pour le chauffage des locaux doivent être placés dans toutes les pièces (même dans les combles). Pour rendre les tuyaux plus esthétiques, ils peuvent être dissimulés avec des feuilles de placoplâtre. N'oubliez pas de prendre des mesures pour l'isolation thermique et la protection contre le feu.

1. Il est souhaitable de placer le nœud principal du système d’air à circulation forcée dans l’arrière-plan, car le bruit des ventilateurs en marche peut causer des inconvénients et des désagréments.

Mesures de sécurité dans le fonctionnement des foyers

Pour éviter les blessures, les brûlures et les incendies, suivez les règles suivantes lorsque vous utilisez un appareil de chauffage de cheminée.

• vous ne pouvez pas cuire des aliments directement dans le four ni les utiliser de quelque manière que ce soit à des fins autres que celles auxquelles ils sont destinés;
• Ne remplissez pas le combustible en feu avec de l’eau, car cela pourrait provoquer des fissures dans la chambre de combustion;
• ne placez pas d'objets étrangers sur les surfaces du foyer, en particulier ceux susceptibles de s'enflammer sous l'action de températures élevées;
• ne nettoyez pas la chambre de combustion et le cendrier des restes de carburant non brûlé tant que l'appareil n'est pas complètement refroidi;
• n'utilisez pas le foyer lorsqu'il détecte un dysfonctionnement de la chambre de combustion;
• les jeunes enfants ne doivent pas être laissés près d'une cheminée en état de marche ou chaud sans la surveillance d'un adulte.

Conclusion

Cheminées - l'un des moyens les plus anciens de chauffer une maison. Cependant, en utilisant des équipements supplémentaires intégrés, vous pouvez apporter confort et chaleur dans toute la maison.

L'essentiel est d'effectuer correctement tous les calculs d'ingénierie et les travaux de construction. Vous pouvez en apprendre plus à ce sujet dans la vidéo ci-dessous. Et si vous avez des questions - posez-les dans les commentaires, nous serons heureux de vous aider avec le problème.
