Chute de pression dans le système de chauffage: fonctions,

Qu'est-ce qui crée la chute de pression dans les systèmes de chauffage et d'alimentation en eau? C'est pour quoi? Comment réguler le différentiel? Quelles sont les raisons pour lesquelles la pression dans le système de chauffage baisse? Dans l'article, nous allons essayer de répondre à ces questions.

Fonctions

Tout d’abord, découvrez pourquoi une goutte est créée. Sa fonction principale est d'assurer la circulation du liquide de refroidissement. L'eau passera toujours d'un point de forte pression à un point où la pression est moindre. Le plus de différence - le plus de vitesse.

Utile: la résistance hydraulique augmente avec le débit limite et devient le facteur limitant.

De plus, la différence est créée artificiellement entre les raccordements d’eau chaude en circulation dans un fil (alimentation ou retour).

La circulation dans ce cas remplit deux fonctions:

1. Fournit des chauffe-serviettes toujours à haute température, qui dans toutes les maisons modernes ouvrent une des colonnes montantes GVS connectées par paires.
2. Garantit de l'eau chaude rapide au mixeur indépendamment de l'heure du jour et de l'analyse de l'eau sur la colonne montante. Dans les vieilles maisons sans insertions circulatoires, l’eau du matin doit être évacuée longtemps avant de chauffer.

Enfin, la goutte est créée par des dispositifs modernes de comptage de l’eau et de la chaleur.

Comment et pour quoi? Pour répondre à cette question, vous devez renvoyer le lecteur à la loi de Bernoulli selon laquelle la pression statique du flux est inversement proportionnelle à la vitesse de son mouvement.

Cela nous donne la possibilité de concevoir un appareil qui enregistre le débit d'eau sans utiliser de turbines non fiables:

• Nous ignorons le flux à travers la section transversale.
• Nous enregistrons la pression dans la partie étroite du compteur et dans le tuyau principal.

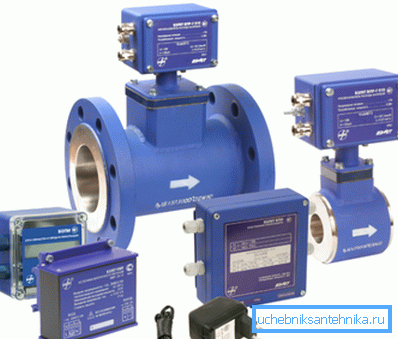

Connaissant la pression et les diamètres, à l’aide de l’électronique, vous pouvez calculer en temps réel le débit et le débit d’eau; Lors de l'utilisation de capteurs de température à l'entrée et à la sortie du circuit de chauffage, il est facile de calculer la quantité de chaleur restante dans le système de chauffage. Dans le même temps, la consommation d'eau chaude est calculée par la différence de débit dans les canalisations d'alimentation et de retour.

Créer un delta

Comment la pression différentielle est-elle créée?

Ascenseur

L'élément principal du système de chauffage d'un immeuble est un ascenseur. Son cœur est l'ascenseur lui-même - un tube en fonte anodine avec trois brides et une buse à l'intérieur. Avant d'expliquer le principe de l'ascenseur, il convient de mentionner l'un des problèmes du chauffage central.

Il existe un graphe de température - un tableau de la dépendance de la température des voies d’approvisionnement et de retour en fonction des conditions météorologiques. Nous en donnons un court extrait.

Les écarts à la hausse et à la baisse par rapport au graphique sont également indésirables. Dans le premier cas, les appartements seront froids, dans le second, le coût de l'énergie dans une cogénération ou une chaufferie augmente fortement.

Dans le même temps, comme il est facile de le constater, l’écart entre la conduite de départ et la conduite de retour est suffisamment important. Lorsque la circulation est suffisamment lente pour un tel delta de température, la température des éléments chauffants sera inégalement répartie. Les résidents d'appartements dont les batteries sont connectées aux colonnes d'alimentation souffriront de la chaleur et les propriétaires de radiateurs sur la ligne de retour vont geler.

L'ascenseur assure une recirculation partielle du liquide de refroidissement à partir de la canalisation de retour. En injectant un courant rapide d’eau chaude dans la buse, conformément à la loi de Bernoulli, il crée un écoulement rapide avec une faible pression statique, qui aspire de l’eau supplémentaire par aspiration.

La température du mélange est sensiblement inférieure à celle de l'alimentation et légèrement supérieure à celle du pipeline de retour. Le taux de circulation est élevé et la différence de température entre les batteries est minimale.

Rondelle de retenue

Ce dispositif simple est un disque d’acier d’une épaisseur au moins égale à un millimètre et percé d’un trou. Il est placé sur la bride de l'ensemble élévateur entre les inserts de circulation. Les rondelles sont placées sur les tuyaux d’alimentation et de retour.

Important: pour un fonctionnement normal de l’ensemble élévateur, le diamètre des trous des rondelles de retenue doit être supérieur au diamètre de la buse. Habituellement, la différence est de 1-2 millimètres.

Pompe de circulation

Dans les systèmes de chauffage autonomes, la pression est générée par une ou plusieurs (par le nombre de circuits indépendants) par des pompes de circulation. Les dispositifs les plus courants - avec un rotor humide - sont une structure avec un arbre commun pour la roue et le rotor du moteur électrique. Le liquide de refroidissement remplit les fonctions de refroidissement et de lubrification des roulements.

Significations

Quelle est la chute de pression entre les différentes parties du système de chauffage?

• La distance entre les lignes d’alimentation et de retour de la conduite de chauffage est d’environ 20-30 mètres, soit 2–3 kgf / cm2.

Référence: la surpression dans une atmosphère élève la colonne d'eau à une hauteur de 10 mètres.

• La différence entre le mélange après l'ascenseur et la canalisation de retour est seulement de 2 mètres, soit 0,2 kgf / cm2.
• La chute sur la rondelle de retenue entre les inserts de circulation de l'ensemble élévateur dépasse rarement 1 mètre.

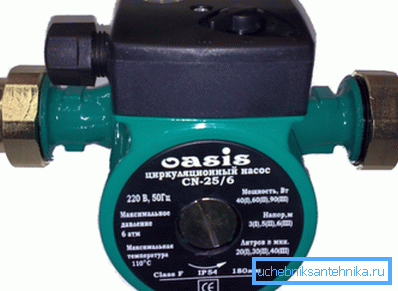

• La pression générée par une pompe de circulation à rotor humide varie généralement entre 2 et 6 mètres (0,2 - 0,6 kgf / cm2).

Ajustement

Comment ajuster la tête dans l'assemblage d'ascenseur?

Rondelle de retenue

Pour être précis, dans le cas d'une rondelle de retenue, il n'est pas nécessaire d'ajuster la pression, mais de remplacer périodiquement la rondelle par une autre similaire en raison de l'usure abrasive de la tôle mince dans l'eau de traitement. Comment remplacer le palet avec vos propres mains?

Les instructions sont généralement assez simples:

1. Toutes les vannes ou vannes de l'élévateur se chevauchent.
2. Ouvert par un dumper au retour et écoulement pour le site de drainage.
3. Dévissez les boulons sur la bride.
4. À la place de l'ancienne laveuse, une nouvelle est installée, équipée d'une paire de joints d'étanchéité - une de chaque côté.

Astuce: en l'absence de rondelles de paronite découpées dans la vieille caméra de voiture. N'oubliez pas de couper l'oeillet, ce qui permettra de faire passer le palet dans la rainure de la bride.

1. Boulons en paires, transversalement. Une fois que les joints ont été pressés, les écrous ne sont pas serrés jusqu'à la butée d'un demi-tour à la fois. Si vous vous dépêchez, une compression inégale tôt ou tard fera vomir le joint sur un côté de la bride.

Système de chauffage

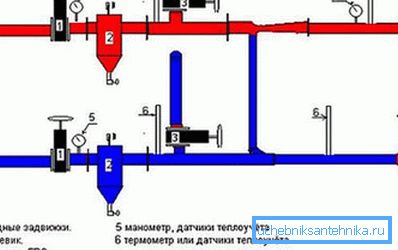

La différence entre le mélange et le débit de retour est régulée régulièrement uniquement en remplaçant, en brassant ou en alésant la buse. Cependant, il devient parfois nécessaire de supprimer le différentiel sans arrêter le chauffage (en règle générale, avec de graves écarts par rapport au graphique de température au plus fort du temps froid).

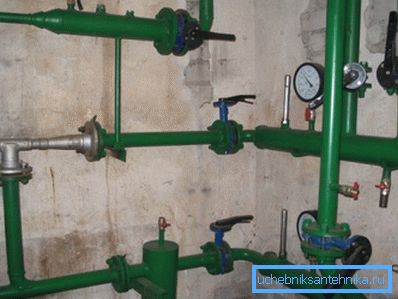

Ceci est fait en ajustant la vanne d’entrée sur le tuyau de retour; ainsi, nous éliminons la différence entre les filets direct et inverse et, en conséquence, entre le mélange et le retour.

1. Nous mesurons la pression au niveau du débit après la vanne d’entrée.
2. Basculez l’ECS sur la ligne d’alimentation.
3. Vissez le manomètre dans le tuyau de refoulement sur le tuyau de retour.
4. Fermez complètement le clapet de retour d’entrée puis ouvrez-le progressivement jusqu’à ce que la chute diminue de 0,2 kgf / cm2 par rapport au premier. La manipulation avec fermeture et ouverture ultérieure de la valve est nécessaire afin de maximiser ses joues sur la tige. Si vous ne couvrez que la valve, les joues peuvent se calmer dans le futur. le prix d'un gain de temps ridicule est au moins un accès de chauffage non gelé.
5. La température de la conduite de retour est contrôlée toutes les 24 heures. Si nécessaire, pour réduire davantage, le différentiel est éliminé à 0,2 atmosphère à la fois.

Pression hors ligne

La signification immédiate du mot différentiel est un changement de niveau, une chute. Dans le cadre de cet article, nous allons le toucher. Alors, pourquoi la pression chute-t-elle dans le système de chauffage s'il s'agit d'une boucle fermée?

Tout d’abord, rappelez-vous: l’eau est presque incompressible.

Une pression excessive dans le circuit est créée en raison de deux facteurs:

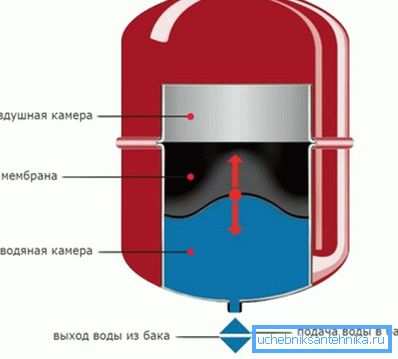

• La présence dans le système de vase d'expansion à membrane avec son coussin d'air.

• L'élasticité des tuyaux et des radiateurs. Leur élasticité tend vers zéro, mais avec une grande surface de la surface interne du contour, ce facteur affecte également la pression interne.

Sur le plan pratique, cela signifie que la chute de pression enregistrée par le manomètre dans le système de chauffage est généralement causée par une modification extrêmement faible du volume du circuit ou par une diminution de la quantité de liquide de refroidissement.

Et voici une liste possible des deux:

• Lorsqu'il est chauffé, le polypropylène se dilate plus que l'eau. Lors du démarrage d'un système de chauffage assemblé à partir de polypropylène, la pression à l'intérieur peut légèrement baisser.
• De nombreux matériaux (y compris l'aluminium) sont suffisamment plastiques pour pouvoir changer de forme avec une pression modérée. Les radiateurs en aluminium peuvent simplement gonfler avec le temps.
• Les gaz dissous dans l'eau quittent progressivement le circuit par le conduit d'aération, ce qui affecte son volume réel d'eau.
• Un échauffement important du caloporteur lorsque le volume du vase d'expansion pour le chauffage est trop faible peut déclencher la soupape de sécurité.

Enfin, des défauts bien réels ne peuvent pas être exclus: fuites mineures le long des joints des sections et des soudures, un téton de décapage dans le vase d'expansion et des microfissures dans l'échangeur de chaleur de la chaudière.

Conclusion

Nous espérons avoir pu répondre aux questions qui se sont accumulées dans le lecteur. Une vidéo jointe à l'article, comme d'habitude, lui apportera l'attention d'un matériel thématique supplémentaire. Des succès!
