Classification des systèmes de chauffage: de l'habituel à

Le sujet de cet article est la classification des systèmes de chauffage pour différents bâtiments. Nous étudions les sources d'énergie thermique utilisées, les méthodes de transfert de chaleur, les configurations de circulation des liquides de refroidissement et le câblage des appareils de chauffage.

Alors allez.

Source de chaleur

Dans ce rôle peut être:

• Gaz. Les chaudières à gaz fournissent le coût minimal d’énergie thermique. En l'absence de réseau de distribution de gaz, des supports de gaz ou des bouteilles peuvent être utilisés à la place.

Cependant: dans ce cas, le prix du kilowatt-heure de chaleur augmentera considérablement.

• Bois de chauffage et charbon. Les chaudières à combustibles solides pour ces sources d'énergie sont généralement unifiées. Leur principal inconvénient est l'autonomie limitée du travail: la pose du combustible et le nettoyage du cendrier sont requis plusieurs fois par jour.

Cependant, les générateurs de gaz et les chaudières supérieures peuvent augmenter quelque peu l’espace entre les électrodes.

• Granulés. Les chaudières à pellets avec bacs et distributeurs peuvent atteindre une autonomie en quelques jours.

• Solarium. Ici, l'autonomie est déjà calculée en semaines; Les inconvénients comprennent le niveau sonore élevé de l'équipement et la nécessité d'une capacité volumineuse de carburant diesel.
• Électricité. Les pompes à chaleur utilisant l’électricité, qui transfèrent la chaleur d’un environnement relativement froid (air, eau ou sol) vers une pièce plus chaude, l’utilisent avec les appareils de chauffage direct.

Voici une estimation approximative des coûts pour différentes sources.

Source centrale et chauffage distribué

Le système le plus courant avec une source de chaleur centralisée (chaudière ou poêle), des appareils de chauffage périphériques et des conduites pour le transport de chaleur. Cependant, avec eux, des systèmes de chauffage distribués sont également utilisés.

Des exemples?

• Chauffage au sol électrique avec thermostats indépendants.
• Convecteurs électriques placés dans chaque pièce.

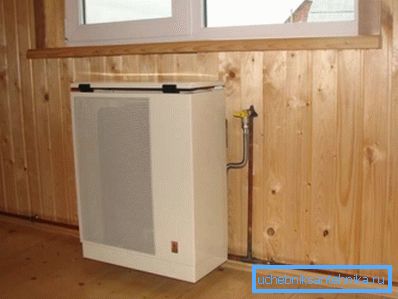

• Convecteur à gaz avec distribution de gaz autour de la maison.

• Émetteurs infrarouges indépendants.
• Le chauffage est climatisé avec système de split privé dans chaque chambre.

Méthode de transfert de chaleur

Le transfert d'énergie calorifique peut être effectué de plusieurs manières.

Caloporteur

À ce titre, on utilise de l'eau ou ses mélanges avec de l'éthylène et du propylène glycol, en congelant à des températures plus basses. La grande capacité calorifique des fluides caloporteurs permet de s'affranchir de conduites de section réduite.

L'air

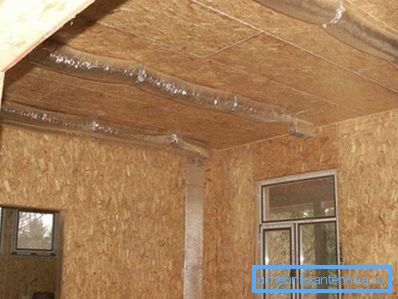

Le chauffage par air signifie que la source de chaleur chauffe directement l'air entrant dans la pièce. Les systèmes de chauffage à air sont souvent combinés à la ventilation. Le principal inconvénient de la décision qui influence sa popularité est la nécessité d'installer des conduits de ventilation de grande section: sans préjudice de la finition, cela ne peut être fait qu'au stade de la construction.

Vapeur

Les systèmes de chauffage à vapeur surchauffée avec une température de 200 à 400 degrés à notre époque sont exclusivement utilisés dans des installations industrielles. Ils sont pratiques car, en raison de la température élevée des appareils de chauffage, ils garantissent leurs dimensions minimales avec des valeurs de sortie de chaleur élevées. Le manque de vapeur constitue un grave danger pour les habitants des locaux chauffés en cas d'accident.

Rayonnement infrarouge

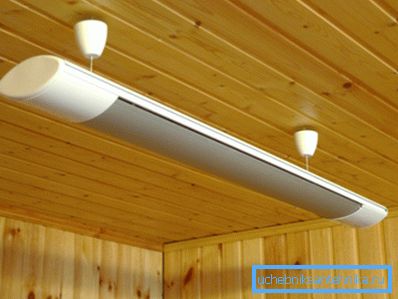

Les soi-disant radiateurs infrarouges transmettent une partie importante de la chaleur non pas à l'air qui les entoure, mais directement aux objets et aux personnes environnants par le biais du rayonnement infrarouge, situé à l'extérieur de la partie visible du spectre.

L'utilisation d'émetteurs infrarouges est économiquement justifiée, tout d'abord, car elle réduit le confort minimum de la température ambiante. En raison du réchauffement direct de la peau dans les zones ouvertes du corps, la zone de confort subjectif commence déjà à partir de + 15-16С.

Convection et chauffage au sol

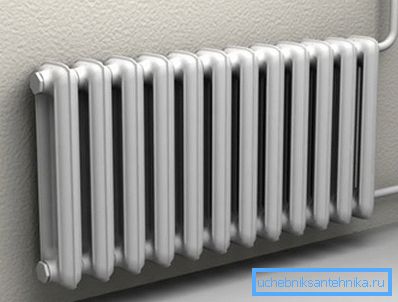

Comme nous en avons l'habitude depuis notre enfance, le système de chauffage d'une pièce avec des sources de chaleur ponctuelles à une température relativement élevée (radiateurs, convecteurs, registres, etc.) est appelé convection. Chaque appareil génère un flux de convection; ces ruisseaux remuent l'air dans la pièce.

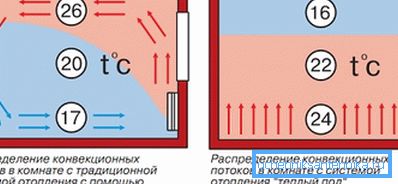

Le problème principal du chauffage par convection est que les températures dans une pièce chauffée sont extrêmement inégalement réparties.

Non seulement cela: ils sont également distribués de manière inefficace. Sous le plafond, la température est supérieure de 5 à 8 degrés à celle de la croissance humaine. Passez-vous beaucoup de temps au plafond?

Un des effets secondaires de la surchauffe de l'air près du plafond est une forte augmentation des fuites de chaleur par le plafond. Les pertes de chaleur sont directement proportionnelles au delta de température entre les côtés de l'enveloppe du bâtiment.

Une alternative au chauffage par convection est un sol chaud. La surface du sol est chauffée à une température de 25 à 35 degrés avec un câble, un réchauffeur à film ou un tuyau avec de l'eau.

En conséquence:

• La température est maximale précisément là où il y a un besoin - au niveau du sol.

• Un rideau thermique empêchant le gel des murs se forme sur tout le périmètre de la pièce.
• En réduisant la température moyenne dans la pièce, on obtient des économies d’énergie considérables.

Chauffage de l'eau

Dans le cas de l'utilisation d'un liquide de refroidissement liquide, la classification du système de chauffage est possible selon plusieurs autres paramètres.

Central et autonome

Dans les systèmes DH, la source de chaleur est la cogénération ou la chaufferie. Le caloporteur - eau technique - est transporté par des lignes de chauffage; la circulation dans des circuits séparés est assurée par la différence entre le fil d'alimentation et le fil inversé.

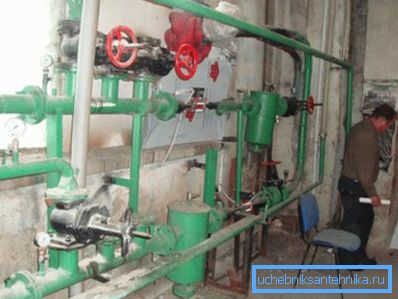

La fonction de jonction entre l'autoroute et le système de chauffage du bâtiment est assurée par le nœud d'ascenseur.

En cela:

• Le différentiel entre les threads est nivelé. Dans la piste, il atteint 3-6 kgf / cm2; dans le même temps, pour une circulation stable d'un circuit de taille raisonnable, une chute de 0,2 kgf / cm2 est suffisante.
• L'implication d'une partie du volume de liquide de refroidissement du circuit de retour à la recirculation est assurée. Ainsi, la variation de température entre les dispositifs de chauffage les plus proches du noeud d'élévateur et les plus éloignés est réduite.
• Le mode de fonctionnement du système d'alimentation en eau chaude (alimentation en eau chaude) est régulé. En fonction de la température d'alimentation, l'eau chaude sanitaire est alimentée par un filetage direct ou inversé.

Dans le cas d'un système autonome, il s'agit d'une boucle fermée remplie d'un caloporteur à volume constant et non connectée à des objets externes. L'eau chaude n'est pas prise du circuit.

Stimulation de la circulation

Dans le système DH, le liquide de refroidissement est entraîné par un différentiel entre les filets. Et qu'en est-il des circuits autonomes?

Il y a deux options possibles.

1. Dans un système à circulation forcée, il est fourni par une pompe de circulation - un dispositif de puissance relativement faible, souvent capable de régler la capacité par étapes ou en douceur.

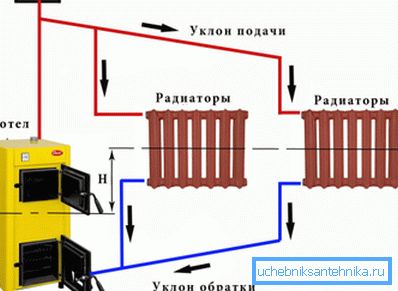

2. Les systèmes gravitationnels fonctionnent en raison de la différence de densité entre le liquide de refroidissement chauffé et froid. De la chaudière, il monte le long du capteur appelé accélérateur et revient lentement à travers les radiateurs, libérant de la chaleur en cours de route.

Utile: il est facile de moderniser le système gravitationnel pour y accélérer la circulation en installant une pompe de circulation dans le circuit de vos propres mains. L'instruction est assez simple: le remplissage est interrompu par une vanne ou un clapet anti-retour, de part et d'autre duquel sont insérés des inserts à la pompe. Les barres latérales sont équipées d'un puisard devant la pompe et d'une paire de vannes d'arrêt.

Systèmes à un et deux tuyaux

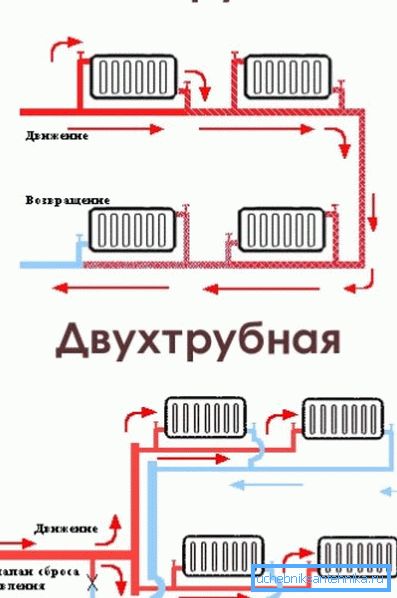

La configuration du liquide de refroidissement pour les appareils de chauffage peut être à un ou deux tuyaux. Dans le premier cas, le radiateur casse le seul remplissage ou, plus rationnellement, coupe parallèlement à celui-ci. Dans le second cas, chaque appareil de chauffage est un cavalier entre les tuyaux d’alimentation et de retour.

Un point important: dans le second cas, le système nécessite un équilibrage obligatoire - régler la perméabilité des batteries au moyen de vannes d’étranglement. Sans lui, les radiateurs éloignés de la chaudière ne fonctionneraient tout simplement pas.

Vertical et horizontal

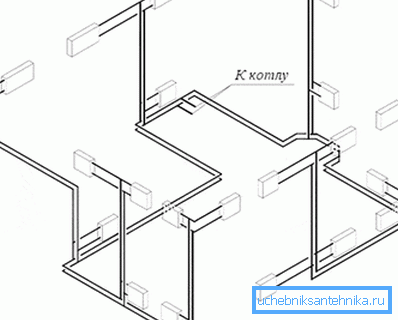

Leningradka - un anneau monotube autour du périmètre d'une maison avec des batteries intégrées parallèlement à celle-ci, est un système horizontal typique. Le support de chauffage dans un immeuble est aussi vertical que typique. Comme vous pouvez le deviner, ils sont souvent combinés: par exemple, dans le même immeuble d'appartements avec un support vertical à côté de la mise en bouteille horizontale.

Passage et impasses

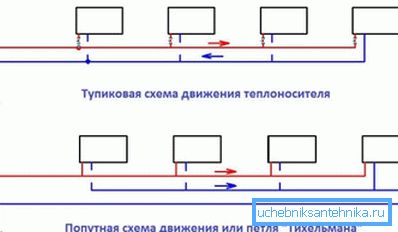

Si le liquide de refroidissement de la sortie de la chaudière à l'entrée ne modifie pas le sens du mouvement, c'est un système qui passe. Si les changements - impasse.

Embouteillage haut et bas

Dans les immeubles d'habitation, vous pouvez trouver deux types de colonnes montantes.

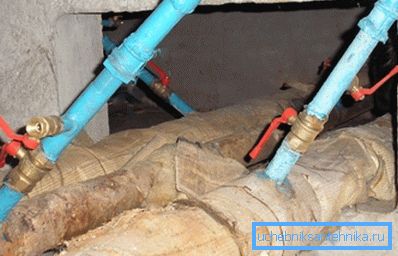

• Le remplissage par le bas signifie que les flux d’alimentation et de retour se trouvent au sous-sol. Les colonnes montantes sont reliées par paires avec un cavalier dans le grenier ou à l'étage supérieur. Chaque paire de colonnes montantes court-circuite les canalisations d'alimentation et de retour.

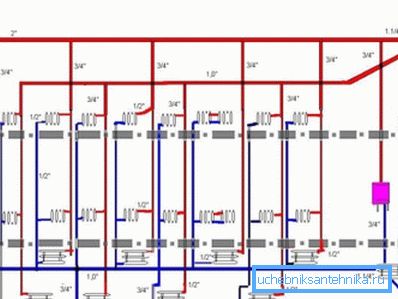

• Dans le cas du remplissage supérieur, l’alimentation est déplacée vers le grenier et est équipée d’un réservoir collecteur d’air. Chaque colonne montante doit être fermée en deux points; mais lorsque vous démarrez le système, il y a un ordre de grandeur moins de problèmes: vous n'avez pas besoin de purger l'air sur chaque paire de colonnes montantes, mais seulement dans un seul réservoir.

Connexion des radiateurs

Les réchauffeurs sectionnels peuvent être connectés aux lignes d'alimentation de plusieurs manières.

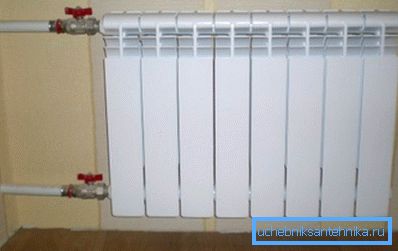

• La connexion latérale est la plus avantageuse en termes d’esthétique. Cependant, avec une longueur importante du dispositif, les sections extérieures seront nettement plus froides que les premières du revêtement.

• Une connexion en diagonale permettra à la batterie de se réchauffer sur toute sa longueur.

Conseil: pour vous connecter à l'embouteillage gauche, utilisez non pas un balayage, mais un américain. Cela simplifiera considérablement le démontage et l'installation du radiateur.

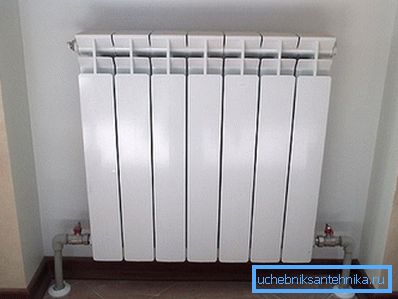

• Enfin, le schéma de bas en haut réchauffera non seulement le radiateur de manière uniforme, mais le soulagera également du besoin de rinçage. Une circulation continue à travers le collecteur inférieur ne lui permettra pas de sédimenter. L'inconvénient d'une telle connexion est la nécessité d'alimenter le bouchon supérieur avec une valve Mayevsky et de purger l'air à chaque démarrage.

Conclusion

Nous espérons que notre compréhension de la théorie, bien que quelque peu superficielle, sera utile au lecteur. Comme d'habitude, la vidéo ci-jointe lui proposera du matériel supplémentaire.

Des succès!
