Combien de kw dans le radiateur: calculs, nombre d'ailettes,

Pour que le chauffage de la maison soit efficace, il faut acheter ses éléments de qualité. Avant cela - effectuer le calcul correct de leur puissance.

Lors du calcul devrait prendre en compte la perte de chaleur du logement.

Les calculs sont faits en prenant en compte:

  • la zone de la pièce;
  • la hauteur de son plafond;
  • le nombre de fenêtres
  • la longueur de la pièce;
  • caractéristiques climatiques de la région.

Vous pouvez calculer vous-même les performances des appareils. Pour ce faire, vous devez savoir combien de kW dans 1 section de radiateur en aluminium ou en fonte, acier, contrepartie bimétallique.

Bon choix

  1. Les performances des appareils de chauffage doivent correspondre à 10% de la surface de la pièce si la hauteur du plafond est inférieure à 3 m..
  2. S'il est plus élevé, alors ajoutez 30%.
  3. Pour la salle finale, il faut ajouter 30% supplémentaires.

Calculs estimés

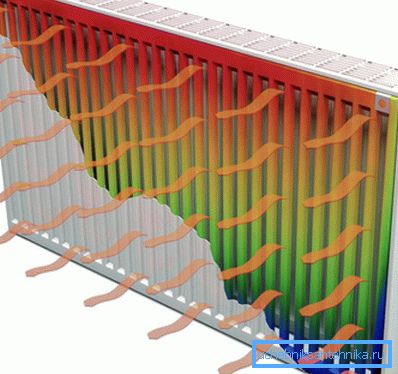

Un exemple de produits en aluminium de transfert de chaleur.

Après avoir déterminé la perte de chaleur, il est nécessaire de déterminer les performances de l'appareil (combien de kW dans un radiateur en acier ou dans d'autres appareils).

  1. Par exemple, il est nécessaire de chauffer une pièce d’une superficie de 15 m? et une hauteur de plafond de 3 m.
  2. On retrouve son volume: 15 • 3 = 45 m?.
  3. L'instruction dit que pour chauffer 1 m? dans les conditions de la Russie centrale, il est nécessaire de produire 41 W de performances thermiques.
  4. Cela signifie que nous multiplions le volume de la pièce par ce nombre: 45 • 41 = 1845 W. Ce pouvoir devrait avoir un radiateur.

Faites attention! Si le logement est situé dans une région où les hivers sont rigoureux, le chiffre obtenu doit être multiplié par 1,2 (coefficient de perte thermique). Le chiffre total sera de 2214 watts.

Nombre de côtes

Ensuite, vous devez calculer le nombre de sections de la batterie. Les instructions pour les produits indiquent le paramètre de chaque bord.

Vous y apprendrez combien de kW dans une section d’un radiateur bimétallique et dans une pièce en aluminium correspond à 150-200 watts. Prenez le paramètre maximum et divisez-le en puissance totale requise dans notre exemple: 2214: 200 = 11.07. Donc, pour chauffer la pièce, il faut une batterie de 11 sections.

Puissance thermique

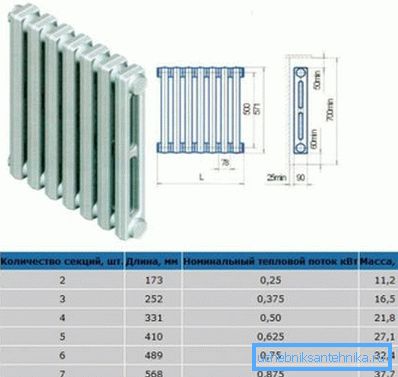

La photo montre le transfert de chaleur approximatif de la fonte.

Dans la pièce, des appareils de chauffage sont placés contre le mur extérieur, sous l’ouverture de la fenêtre. La chaleur dégagée par l'appareil est ainsi répartie de manière optimale. L'air froid venant des fenêtres est bloqué par un courant chauffé qui monte du radiateur.

Batteries en fonte

Les analogues de la fonte présentent de tels avantages:

  • posséder une longue ressource opérationnelle;
  • avoir un haut niveau de force;
  • ils résistent à la corrosion;
  • Excellent pour une utilisation dans les systèmes utilitaires fonctionnant avec un liquide de refroidissement de faible qualité.
  • Aujourd'hui, les fabricants produisent des batteries en fonte (leur prix est plus élevé que leurs homologues conventionnels), leur apparence est améliorée grâce à l'utilisation d'une nouvelle technologie de moulage pour leurs bâtiments.

Inconvénients des produits: une grande masse et une inertie thermique.

La table inférieure indique le nombre de kW d'un radiateur en fonte, en fonction de son modèle.

Modèle de radiateur Puissance thermique d'une section en watts
MS-140 / M-2 160
MS-140 / M-300 117
MS-90 130
T-90 / M 127

Faites attention! Pour chauffer une pièce d’une superficie de 15 m², la puissance, c’est-à-dire les kW d’un radiateur en fonte, doit être d’au moins 1,5. En d'autres termes, la batterie devrait comporter 10 à 12 sections.

Radiateurs en aluminium

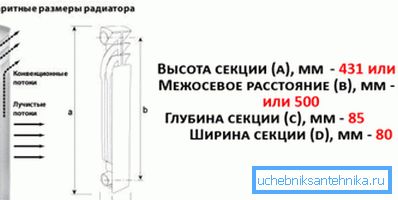

C'est ainsi que la production de chaleur des produits en aluminium évolue.

Les produits en aluminium ont une plus grande capacité thermique que les analogues de la fonte. Lorsqu'on leur a demandé combien de kW dans une section du radiateur en aluminium, les experts ont répondu qu'il atteignait 0,185 à 0,2 kW. En conséquence, 9 à 10 sections de sections en aluminium suffiront pour le niveau de chauffage standard d'une pièce de 15 mètres.

Les avantages de tels dispositifs:

  • poids léger;
  • design esthétique;
  • taux de transfert de chaleur élevé;
  • La température peut être contrôlée à l'aide de vannes thermostatiques.

Mais les produits en aluminium n'ont pas la même résistance que les analogues de la fonte, par exemple un refroidisseur d'huile de 2 kW. Par conséquent, ils sont sensibles aux surpressions de la pression de travail dans le système, aux chocs hydrauliques, à la température trop élevée du caloporteur.

Faites attention! Lorsque le pH de l'eau (acidité) est élevé, l'aluminium dégage beaucoup d'hydrogène. Cela affecte négativement notre santé. Sur cette base, il est souhaitable d'utiliser de tels dispositifs dans un système de chauffage dans lequel le liquide de refroidissement a une acidité neutre.

Produits bimétalliques

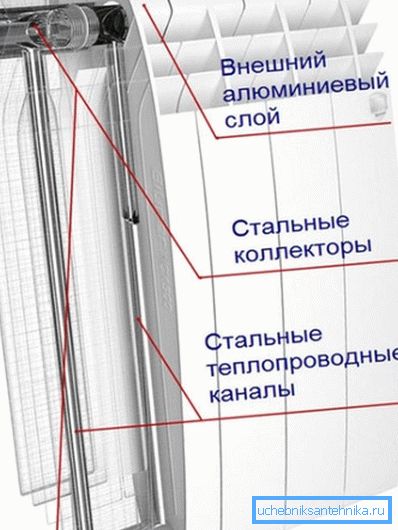

La structure du produit bimétallique.

Avant de savoir combien de kW dans une section d'un radiateur bimétallique, il convient de prendre en compte le fait que ces batteries ont des paramètres de fonctionnement similaires avec les analogues de l'aluminium. Cependant, ils ne présentent pas d'inconvénients particuliers.

Cette circonstance a déterminé la conception des appareils.

  1. Ils sont constitués de tuyaux en cuivre ou en acier dans lesquels circule le liquide de refroidissement.
  2. Les tubes sont cachés dans un boîtier en aluminium. De ce fait, l'eau qui circule à l'intérieur n'interagit pas avec l'aluminium du boîtier.
  3. Sur cette base, les caractéristiques acides et mécaniques du caloporteur n’affectent en aucune manière le fonctionnement et la condition de l’appareil.

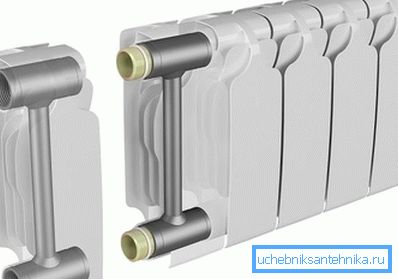

Ce sont des tubes en acier qui fournissent des produits bimétalliques dotés d'excellentes caractéristiques techniques.

Grâce aux tuyaux en acier, le montage est très résistant. Le transfert de chaleur accru est fourni par les bords extérieurs en aluminium. En essayant de savoir combien de kW dans un radiateur en acier, notez que le bilame présente le transfert de chaleur le plus élevé - environ 0,2 kW par arête.

Conclusion

Déterminant le nombre de kW dans une section d'un radiateur en acier ou équivalent d'un autre métal, vous pouvez calculer le transfert de chaleur des produits achetés. Cela vous permettra d’équiper votre maison d’un système de chauffage performant.

La vidéo de cet article continue de vous informer visuellement sur le sujet.
