Comment attacher correctement la chaudière

22-06-2018
Chauffage

Une chaudière ne peut pas vous fournir la chaleur dans la pièce, pour cela il est nécessaire de la rendre sanglante. Ensuite, la chaleur générée par celle-ci peut transiter par les canalisations vers les appareils de chauffage, ce qui la transmettra à l'atmosphère des pièces. Il convient de noter que le schéma de cerclage peut être différent en fonction du type de chaudière utilisé dans le système, de son installation et de la disponibilité d'équipements supplémentaires. Par conséquent, gardez à l'esprit qu'il n'y a pas d'options universelles.

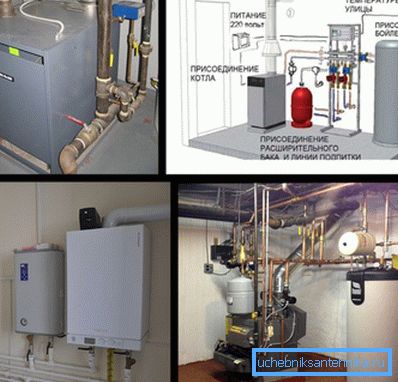

Liaison de chaudières de différents types

Choisir des pipes

Chaque matériau a ses propres caractéristiques qui affectent ses performances. Lors du choix des tuyaux pour attacher la chaufferie, faites attention à leurs propriétés d'isolation thermique, aux difficultés qui pourraient survenir lors de l'installation et à la pertinence du prix des produits.

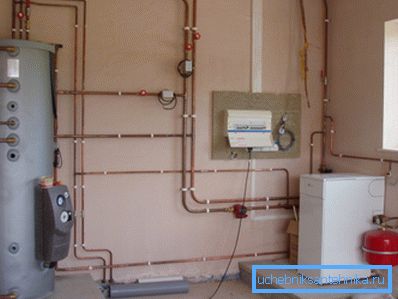

Cerclage des tuyaux de cuivre de la chaudière à gaz

Considérez les solutions les plus populaires:

Polypropylène Un matériau idéal pour la fabrication de feuillard, bien que cela présente aussi des inconvénients.

Avantages:

  1. Installation simple, pour l’assemblage à partir de l’équipement, vous n’avez besoin que d’un fer à souder spécial et d’un jeu de clés.
  2. La configuration du système de chauffage de la maison ainsi que l'installation d'équipements supplémentaires sont effectuées en une journée, pour une semaine au maximum.
  3. Le matériau est résistant à la chaleur, renforcé par de la fibre de verre, ce qui crée un cadre protégeant le tuyau de la dilatation lorsqu'il est chauffé.
  4. La conductivité thermique du polypropylène étant faible, le caloporteur se rapproche du radiateur presque sans perte.
  5. La circulation rapide du liquide de refroidissement, en tant que partie lisse interne du pipeline, ne forme pas de dépôts.
  6. La durée de vie du pipeline est supérieure à 20 ans.

L'inconvénient est la température maximale du liquide de refroidissement à 95? С.
Cuivre Le travail sur le cerclage nécessite un certain professionnalisme. Le coût du matériel est élevé Avantages du pipeline en cuivre:
  1. Bonne dissipation de la chaleur - la pièce est chauffée non seulement par des radiateurs, mais également par des tuyaux.
  2. Le matériau ne nécessite pas beaucoup de chaleur pour le chauffage.
  3. Résistant à la corrosion. Au bout d'un moment, le matériau peut être recouvert d'une fine couche d'oxyde, ce qui n'affecte pas son fonctionnement.
  4. Ne craint pas le gel en raison de sa plasticité, contrairement aux tuyaux en polypropylène ou en acier, qui éclatent.

Inconvénients:

  • ne peut pas être installé dans le mur;
  • nécessite une isolation fiable, car le courant électrique pour le matériau est préjudiciable.
Cerclage de tuyaux en polypropylène pour le chauffage de chaudières murales

Chaudière à combustible solide

La conception de l'équipement et son principe de fonctionnement affectent la connexion au système de chauffage. Il convient de noter que le cerclage simultané de la chaudière à combustible solide et de la chaudière électrique a ses propres nuances, ce qui affecte leur fonctionnement et leurs performances.

Voyons plus en détail comment la chaudière à combustible solide doit être liée de ses propres mains:

  1. La température de retour ne peut pas être inférieure au "point de rosée" ou à 55? С. Sinon, il y aura une grande quantité de condensation. Pour cette raison, nous recommandons d’effectuer le cerclage de la chaudière à double circuit à combustible solide au sol avec du cuivre, bien meilleur que le polypropylène. Il a une meilleure conductivité thermique, ce qui réduira la quantité de condensat.

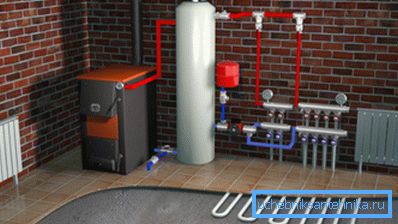

Comment attacher correctement les chaudières à combustibles solides
  1. Si nécessaire, vous pouvez connecter plusieurs chaudières à un réseau, ce qui nécessitera un équipement supplémentaire.. Par exemple, un accumulateur de chaleur sera nécessaire pour lier deux chaudières à bois à combustible solide. Ce système est utilisé depuis longtemps dans l’Ouest, ce qui vous permet d’économiser un excès de chaleur dans un réservoir spécial, ressemblant à un thermos. Lorsque la température du liquide de refroidissement baisse, la chaleur commence à sortir du réservoir. Il est également nécessaire de prévoir dans ce cas deux vannes: une thermomélange, un caloporteur empêchant la surchauffe et une subversive. Bien que l'installation de l'accumulateur de chaleur entraîne des coûts supplémentaires, tous les investissements seront amortis assez rapidement en raison de l'économie de carburant.

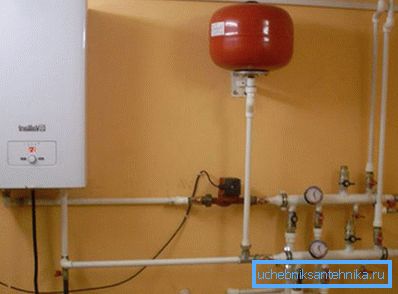

Fixation d'une chaudière électrique pour le chauffage avec des tuyaux en polypropylène
  1. L'utilisation pour le cerclage de tuyaux en polypropylène est possible sous certaines conditions.. Par exemple, ils doivent être résistants à la chaleur et renforcés, car le liquide de refroidissement aura toujours une température supérieure à 60? С. Produits éprouvés avec fibre optique et tige en aluminium. Dans le même temps, les instructions d'installation ne nécessitent pas, comme c'est le cas pour le cuivre, l'utilisation d'un isolant électrique et d'une boucle de terre.

Équipement à gaz

Dans ce cas, il n'y a pas de solutions toutes faites, car tout dépend de l'utilisation d'équipements de chauffage à eau et du nombre de systèmes de chauffage individuels.

Nous vous proposons ci-dessous les recommandations des experts:

  1. Plancher chauffant et radiateurs. Dans ce cas, la chaudière à gaz doit être liée strictement à l'aide d'une aiguille hydraulique ou d'un collecteur de distribution d'eau. La chaudière chauffe le liquide de refroidissement et les équipements de circulation installés à l'intérieur de celle-ci se pressurisent directement dans la zone allant du capteur. Après la flèche, des pompes de circulation supplémentaires sont utilisées pour chaque circuit de chauffage.
Sur la photo - le schéma d'inclusion dans le système de chauffage d'une chaudière à gaz à double circuit
  1. La liaison des équipements muraux avec les tuyaux en cuivre est réalisée en fonction de la section calculée de la conduite. La même chose s'applique aux tuyaux en polypropylène. Mais si, pour chauffer 60 m2 de boîtier, la section d’un tuyau en cuivre est de 20 mm, le diamètre du polypropylène doit être compris entre 25 et 32 ​​mm.
  2. L'installation du réservoir d'accumulation est une innovation, mais jusqu'à présent, elle ne s'est pas généralisée. Dans ce cas, il est recommandé de l'utiliser pour attacher la chaudière à gaz au sol dans le cas d'utilisation d'unités en fonte. Ils craignent une forte baisse de température et l'accumulateur de chaleur permet de lisser ces pics.
  3. Pour attacher une chaudière à gaz montée avec 2 circuits, aucun équipement supplémentaire n'est requis. Le design et donc entièrement équipé. Il vous suffit de connecter l'appareil aux radiateurs du système de chauffage de votre domicile. Lorsque vous attachez une chaudière murale à gaz avec une seule boucle de polypropylène au système de chauffage de votre domicile, le travail est effectué de la même manière. Seulement dans ce cas, seul le système de chauffage est pris en compte.

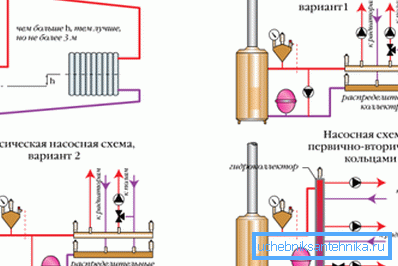

Options pour attacher des chaudières
  1. Pour les modèles extérieurs, l'installation d'un équipement supplémentaire est généralement requise. Par exemple, pour le double circuit aura besoin de pompes de circulation, filtres grossiers et fins, vase d'expansion. Il peut également être nécessaire d'installer des flèches hydrauliques.

Astuce: si une chaudière à gaz à une boucle de type volatil est raccordée au système de chauffage, vous devez installer un by-pass qui contrôlera la circulation du liquide de refroidissement, qui ne doit pas être interrompue après une panne de courant.

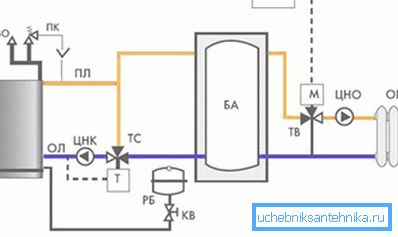

Liaison d'une chaudière à combustible solide avec un réservoir tampon (accumulateur de chaleur)

Chaudière bois-électricité

La liaison des équipements est effectuée de manière parallèle et séquentielle. Cela est nécessaire pour assurer un chauffage continu du liquide de refroidissement dans le système.

Pour ce faire, procédez comme suit:

  1. La principale source de chaleur est une chaudière à combustible solide. Il convient d’assurer un chauffage normal du liquide de refroidissement tout au long de la journée.
  2. À la tombée de la nuit et après un épuisement du combustible, la chaudière électrique doit s'allumer automatiquement et continuer à chauffer le liquide de refroidissement dans le système jusqu'à ce que la chaudière principale redémarre.

Il y a plusieurs façons d'y parvenir, mais la principale consiste à utiliser un éjecteur. Dans ce cas, un préalable est nécessaire - la chaudière doit être installée dans un angle faible pour éviter toute circulation inverse du liquide de refroidissement.

Astuce: la même méthode peut être utilisée pour lier une chaudière à granulés.

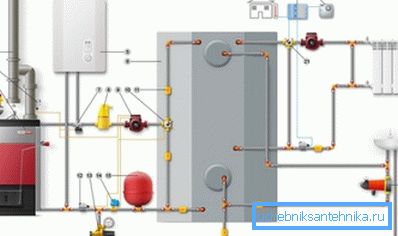

Méthode de connexion de deux chaudières - au bois de chauffage et à l'électricité

Chaudière diesel

Dans ce cas, un équipement supplémentaire est nécessaire pour assurer la circulation stable du liquide de refroidissement et le fonctionnement normal du système de chauffage:

  • vase d'expansion;
  • pompe de circulation - installée sur la ligne de retour;
  • collecteur d'eau - nécessaire si la chaudière est conçue pour chauffer une grande surface, plusieurs étages ou différents circuits de chauffage.

Conseil: lors de la fixation du réservoir de carburant, tenez compte de l'installation de la pompe à carburant et du réservoir de stockage.

Il est possible de connecter une chaudière à combustible solide et diesel dans un circuit, en la collectant en série. La principale source de chaleur est l’équipement à combustible solide, lorsque l’intensité de chauffage du liquide de refroidissement commence à diminuer, le chauffage diesel est activé.

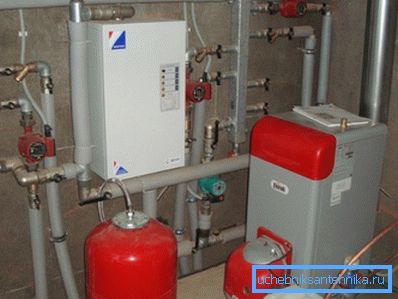

Raccordement au système de chaudière diesel au sol

Les derniers modèles sont dotés de tous les automatismes nécessaires. Ainsi, avec les bons réglages, l'intervention dans le processus de l'opérateur sera minimale. Avant l'installation, il est nécessaire d'effectuer un calcul préliminaire de la tuyauterie de l'équipement avec un accumulateur de chaleur.

Conclusion

Le fonctionnement de tout système de chauffage pour une maison ou une installation industrielle dépend du cerclage correct de la source de chaleur, dans ce cas la chaudière de chauffage. Il n’existe pas de système universel, il est donc nécessaire de procéder à un calcul préliminaire dans chaque cas.

Il est nécessaire de prendre en compte le nombre de circuits de chauffage, l'installation de la chaudière au sol ou au mur, ainsi que d'autres facteurs. Si vous avez des doutes sur vous-même, il est préférable de faire appel à des techniciens en chauffage. La vidéo de l'article vous aidera à trouver des informations supplémentaires sur ce sujet.
