Comment brancher correctement un radiateur de chauffage dans

Dans cet article, nous verrons comment connecter un radiateur de chauffage dans un appartement. Cette opération est tout à fait possible sans faire appel à un plombier professionnel. L'essentiel est de suivre les règles et recommandations décrites ci-dessous.

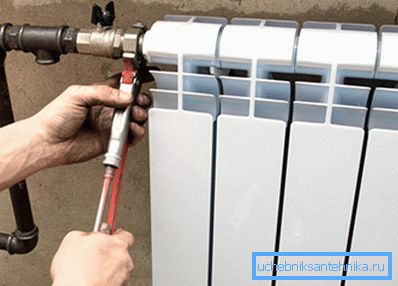

Connectez le radiateur avec vos propres mains

Travail de montage

Les instructions commencent par la sélection des piles appropriées pour votre maison:

Étape numéro 1: le choix du radiateur

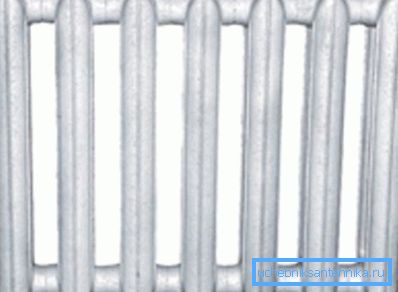

Batterie photo en fonte

Pour avoir une idée de ce dont vous avez besoin, analysons les côtés positif et négatif des groupes de radiateurs les plus populaires, séparés en fonction de leur matériau de fabrication:

Nom Les pros Les inconvénients
Fonte de fer
  • La longue durée opérationnelle dépassant 50 ans;
  • Prix ​​bas;
  • Faible résistance au liquide de refroidissement
  • Très lourd, ce qui complique le processus d'installation et nécessite un renforcement du système de montage;
  • La fragilité;
  • Apparence non représentable
En aluminium
  • La durabilité;
  • Belle apparence;
  • Résistance aux coups de bélier
  • Le besoin d'un liquide de refroidissement de haute qualité;
  • L'accumulation de sulfure d'hydrogène dans le système
Acier
  • Dissipation thermique élevée;
  • Taux de chauffage élevé
  • Faiblesse avant le coup de bélier
Bimétallique
  • La durabilité;
  • Esthétique;
  • Résistance au coup de bélier;
  • Résistance aux processus corrosifs;
  • Émission de chaleur élevée
  • Coût élevé

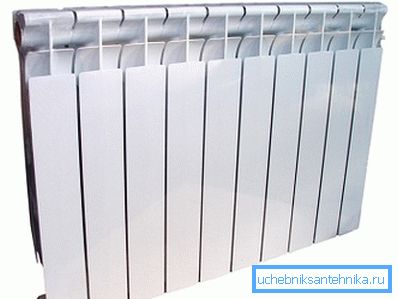

Radiateur bimétallique élégant et efficace

Conseil: Il est déconseillé d'installer les modèles en acier dans les appartements, car le risque de destruction par des coups de bélier lors du lancement de la chaufferie centrale après la fermeture estivale est trop important.

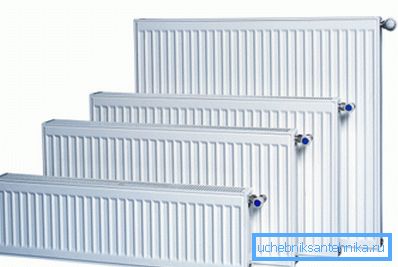

Échantillons de batterie en acier

Étape numéro 2: sélectionnez le schéma de connexion

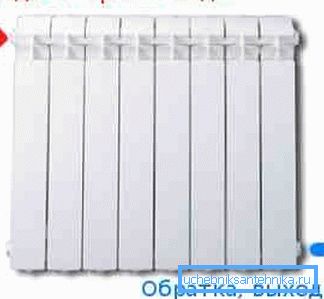

Le raccordement en diagonale des radiateurs de chauffage dans l'appartement est utilisé pour les modèles multisection.
Option de connexion de tuyau Description
Côté unilatéral Un type de mise en page populaire qui fournit un haut niveau de performance. Lorsqu'il est connecté à l'entrée supérieure et à la sortie inférieure. Si la connexion est «inversée», jusqu'à 7% de la puissance de transfert de chaleur sera perdue.
En bas Cette méthode s'accompagne d'une perte de performances pouvant aller jusqu'à treize pour cent. À cet égard, sa mise en œuvre n'est justifiée que d'un point de vue esthétique dans les cas où la conception est encastrée dans le sol ou dans la plinthe et que les tuyaux eux-mêmes s'abaissent.
Diagonale Idéal pour les conceptions en plusieurs parties. Dans ce cas, l'entrée est connectée au haut d'un côté et retirée du bas de l'autre. Cela vous permet de maximiser une grande surface du radiateur.

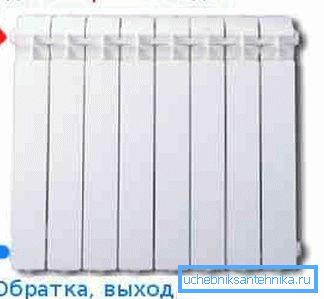

La connexion unidirectionnelle latérale est la plus populaire

Les modes de connexion des radiateurs dans l'appartement ont également leurs propres caractéristiques:

  1. Cohérent. Le liquide de refroidissement par un canal d'alimentation traverse tous les radiateurs. Cette option nécessite un coût moindre, mais s'il est nécessaire de remplacer ou de réparer l'une des batteries, il sera nécessaire d'arrêter le fonctionnement de l'ensemble du système, ce qui causera de nombreux problèmes en hiver. De plus, il y a une baisse du transfert de chaleur dans chaque appareil de chauffage ultérieur;

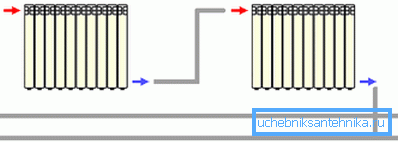

Schéma de câblage de la batterie

Astuce: résoudre partiellement le problème de la nécessité d'éteindre tout le système de chauffage pour effectuer des travaux de réparation facilitera l'installation de vannes et de cavaliers, qui vont faire pénétrer de l'eau autour du radiateur.

Cavalier installé
  1. Parallèle. Dans ce cas, chaque batterie dispose de sa propre connexion avec la ligne d’alimentation et la ligne de retour. Cette méthode est plus coûteuse à mettre en œuvre car elle nécessite plus de matériaux, mais elle garantit un transfert de chaleur maximal de chaque radiateur et permet des travaux de réparation sans arrêter tout le système.

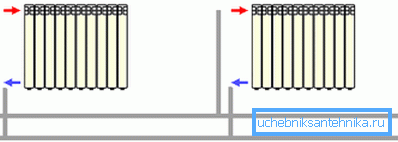

Schéma de circuit parallèle de la batterie

Étape numéro 3: calcul du nombre optimal de sections

S'il y a trop peu de sections, les dures nuits d'hiver deviendront un véritable test pour votre corps. Si elles sont trop nombreuses, elles seront tout simplement inappropriées. La méthode la plus simple pour effectuer les calculs nécessaires consiste à exécuter le calculateur en ligne correspondant.

Conseil: si la pièce dans laquelle l'installation de chauffage est installée est très grande, il est préférable de faire appel à des spécialistes, car dans ce cas, d'autres facteurs, non pris en compte par les programmes ordinaires, commencent à influencer.

Étape 3: Préparation des outils

Pour la mise en œuvre de vos plans, vous aurez besoin de:

  • Punch pour créer des trous pour les supports;

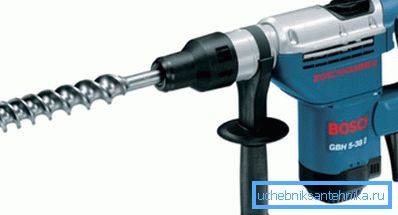

Échantillon de trou de baril
  • Des pinces;

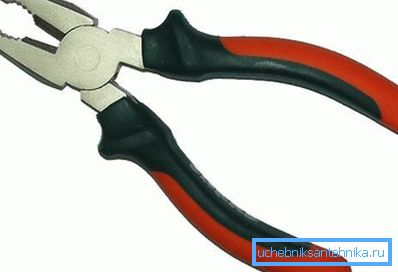

Pratique pour travailler des pinces
  • Niveau à bulle pour contrôler les structures horizontales et verticales;

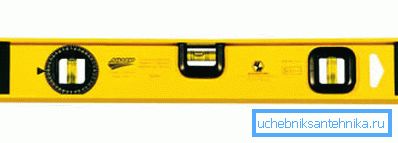

Niveau du bâtiment
  • Roulette et crayon pour marquer;

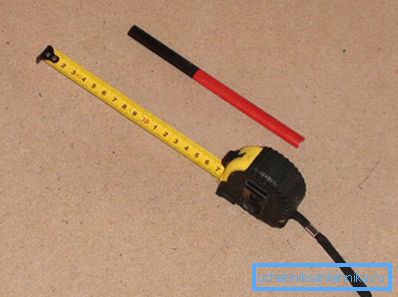

Roulette avec un crayon aidera à mettre toutes les marques nécessaires
  • Clé serre-tube pour visser les raccords;

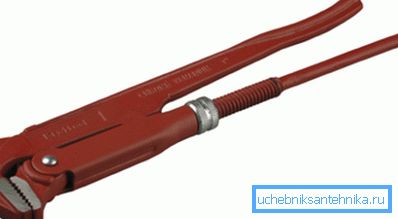

Clé à gaz appropriée pour le fonctionnement
  • Clé à mamelon pour connecter les sections.

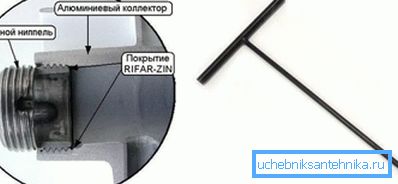

Exemple de mamelon

Astuce: la clé à mamelon a un champ d’utilisation très restreint, il n’est donc pas rationnel de l’acheter pour une installation unique du radiateur à la maison. Il est plus rentable de louer cet outil ou même de commander un assemblage de batterie dans le magasin.

Étape 4: Balisage

Lorsque vous placez un radiateur, vous devez respecter certaines règles et appliquer le balisage à l'avance:

  1. La distance entre le seuil et le haut de la batterie doit être comprise entre 5 et 10 cm, ce qui permettra à l’air de circuler normalement, assurant ainsi un transfert de chaleur efficace.
  2. La partie inférieure doit être surélevée de 8 à 12 cm au-dessus du sol;
  3. L'espace entre les sections du radiateur et le mur est choisi entre 2 et 5 cm.

Si la batterie n'est pas installée à partir de zéro, mais pour remplacer l'ancienne, une question raisonnable peut alors se poser: comment retirer le radiateur de chauffage de l'appartement?

Pour cela:

  1. Assurez-vous d'éteindre le système de chauffage en coordonnant vos activités avec les structures autorisées;
  2. Twist ou couper les vieux mamelons;

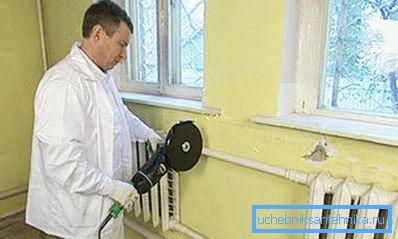

Démontage de l'ancien radiateur à l'aide du
  1. Retirez la structure du crochet.

Étape 5: Installation

Maintenant, allez directement au travail d'installation:

  1. Les trous supplémentaires ne sont pas nécessaires dans la nouvelle batterie, alors voyons comment fermer les radiateurs de chauffage de l'appartement:
    • embouteillages en sourdine inférieure;
    • Grues supérieures - Mayevsky;

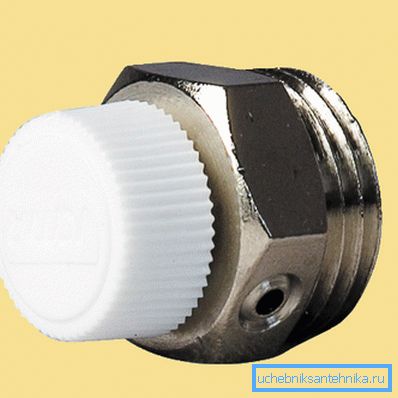

    La grue de Mayevsky permettra de supprimer facilement les embouteillages du système
    1. Selon le balisage, nous installons les supports, s'ils ne sont pas laissés après l'ancien équipement;
    2. Nous accrochons sur le radiateur neuf crochets;
    3. Nous contrôlons la position de l'appareil avec un niveau;

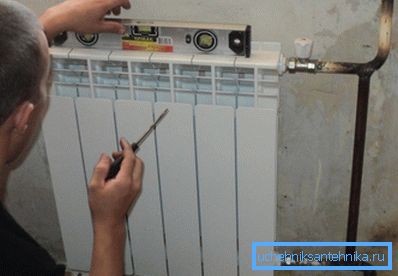

    Contrôle horizontal
    1. Nous fixons avec une clé à tube tous les raccords et les vannes d’arrêt nécessaires, après avoir préalablement enroulé les raccords filetés du fil de lin pour augmenter l’étanchéité.

    Comment allumer le radiateur de chauffage dans l'appartement après son installation? Très simple: démarrez l’ensemble du système et ouvrez la vanne d’alimentation. Vérifiez les fuites.

    Conclusion

    L'installation d'un nouveau radiateur n'est pas une grosse affaire. L’essentiel est d’effectuer correctement tous les travaux préparatoires, y compris le choix des schémas de connexion.

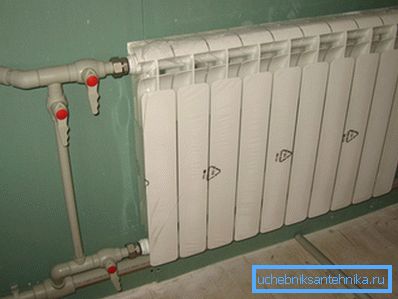

    Batterie neuve prête à l'emploi

    La vidéo de cet article fournira des informations supplémentaires. Soyez prudent et vous réussirez.
