Comment calculer le chauffage dans la maison sans aide

Dans le monde moderne, les systèmes de chauffage sont souvent organisés par les propriétaires eux-mêmes pour ne pas dépenser d'argent supplémentaire. Toutefois, à l’étape préliminaire, il est nécessaire de calculer correctement le chauffage de la maison. Les gelées d’hiver ne seront donc pas si mauvaises. Si les calculs sont effectués avec une erreur importante, il n'est pas possible d'atteindre une efficacité maximale tout en garantissant la chaleur du logement.

Détermination de la puissance thermique

Pour connaître les paramètres requis du système de chauffage d'un bâtiment, il est nécessaire d'appliquer une formule spéciale: Qt = V *? T * K / 860, où Qt est la puissance thermique requise, V est le volume du bâtiment, T est la différence de température, K est l'indicateur de perte de chaleur. Le produit résultant des données répertoriées est divisé par 860 pour traduire le résultat en kW / h.

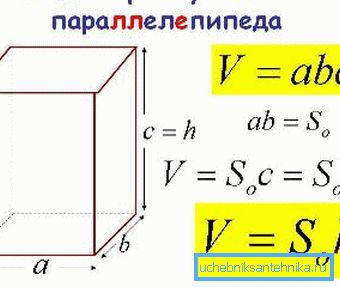

Volume de l'objet chauffé

Lors du calcul du système de chauffage à domicile, le paramètre le plus important est sa cylindrée, c'est-à-dire l'espace à chauffer. En outre, il est proposé de calculer le bâtiment 68 avec un grenier.

La hauteur du plafond est de 3 m et la distance de la base du fronton à l'arête est de 5 m.

1. Tout d'abord, le volume du premier étage est déterminé, pour lequel la largeur est multipliée par la longueur, et le résultat obtenu est en outre multiplié par la hauteur.. Il se trouve qu'un tel exemple: 6 * 8 * 3 = 144 cu. m
2. De plus, la cylindrée de tout le grenier est calculée.. Dans ce cas, la division est ajoutée aux opérations ci-dessus, car les pignons ont une forme triangulaire. Il en ressort: 6 * 8 * 5/2 = 120 cu. m
3. Pour obtenir le volume final, vous devez simplement ajouter les résultats obtenus dans les paragraphes précédents.. Ainsi, il sera possible de déterminer l’espace à chauffer: 144 + 120 = 264 cu. m

Note! Dans cette situation, les calculs ont été considérés pour un objet d'une forme simple. Si le bâtiment est basé sur des formes complexes, il est préférable de les diviser en parties plus simples.

Différence de température

Les indicateurs de thermomètre à l'intérieur et à l'extérieur seront très différents. La tâche principale consiste à déterminer la différence entre les températures de l'air intérieur et extérieur en hiver. Vous pouvez déterminer ce paramètre si vous soustrayez davantage du plus petit nombre.

Lorsque vous effectuez des calculs, il est nécessaire de vous concentrer sur le niveau de confort que vous souhaitez obtenir de l'installation thermique. Habituellement, pour les bâtiments résidentiels, la température de l'air normale est de 18-20 degrés. Toutefois, ce chiffre peut varier légèrement en fonction des préférences des propriétaires.

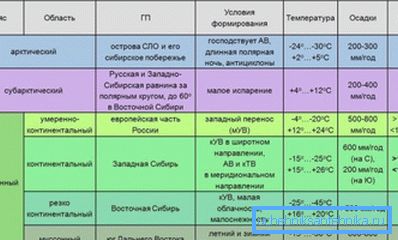

La température de l'air extérieur peut être déterminée indépendamment, mais dans les cas ordinaires, un tableau spécial est utilisé, qui reflète les indicateurs moyens pour les grandes villes.

Supplément! Des informations plus détaillées sur les conditions climatiques d'une région donnée sont fournies dans la documentation du SNiP 23-01-99. Tous les paramètres sont présentés sous forme de cartes schématiques et de tableaux spéciaux.

Le calcul de la différence entre la température de l'environnement externe et de l'espace interne doit être analysé à l'aide d'un exemple concret. Si dans une maison située dans la région de Moscou, un indicateur de 20 degrés est considéré comme optimal, il est nécessaire d'effectuer les calculs suivants: -28-20 = -48. Ainsi, réussi à obtenir la différence. Ce paramètre sera substitué dans la formule de base sans un moins.

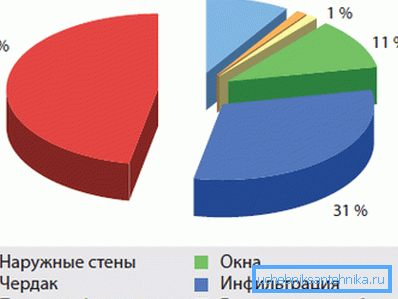

Coefficient de perte de chaleur

Dans notre cas, cet indicateur sera approximatif, afin de ne pas recourir à des calculs complexes. Le coefficient dépend du type de bâtiment, ainsi que de ses caractéristiques isolantes.

Vous trouverez ci-dessous les valeurs de base pouvant être substituées à la formule.

• De 0,6 à 0,9 - un indicateur pour les objets avec une isolation thermique élevée de tous les côtés. C'est-à-dire que les sols, le toit, les murs sont en outre isolés et que les ouvertures des fenêtres sont équipées de fenêtres à double vitrage.
• De 1 à 1,9 - les valeurs dans cette plage conviennent aux bâtiments avec un niveau moyen d'isolation thermique. Il s’agit de bâtiments à double brique et d’objets en bois de 150 150 mm.
• De 2 à 2,9 - le coefficient convient aux structures simplifiées à isolation légère. Le bâtiment peut être attribué à cette catégorie s'il ne comporte qu'une seule brique ou s'il est construit à partir d'une barre de 100 100 mm.
• De 3 à 4, l'indicateur est utilisé uniquement pour les structures légères telles que les conteneurs en métal, les structures de châssis simple peau et autres structures similaires.

Un exemple! Lors du calcul du chauffage d’une maison de campagne, faite de barres de 150 x 150 mm et ayant un double vitrage, vous devez remplacer l’unité. S'il y a beaucoup de fenêtres, la valeur peut être augmentée à 1,5.

Substitution de résultats

Après avoir examiné les paramètres de base utilisés dans la formule, vous pouvez accéder directement aux calculs. Des calculs seront effectués pour la structure dont le volume a été indiqué ci-dessus.

Son niveau d'isolation est très élevé et il se trouve dans la région de Moscou. Ainsi, il s’avère que: 264 * 48 * 1/860-15 kW / heure.

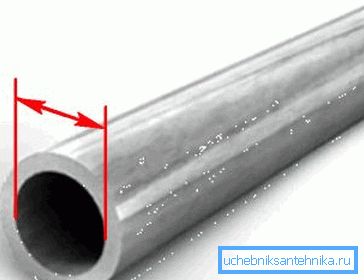

Diamètre de tuyau approprié

Pour que le système de chauffage fonctionne correctement, il est nécessaire de déterminer correctement les diamètres des éléments conducteurs. Sinon, même avec une puissance élevée de la chaudière domestique pour chauffer la maison, il ne sera pas possible d'obtenir de bons résultats.

La formule suivante est utilisée dans les calculs: D = v354 * (0.86 * Q /? T) / V, où Q est la charge calorifique, T est la différence de température à l'entrée et à la sortie de la chaudière, V est la vitesse du liquide de refroidissement.

Charge thermique

Au stade initial, ce paramètre correspond aux indices de puissance. Toutefois, lors du branchement de pipelines, la valeur peut changer. Cependant, dans la plupart des maisons privées, les éléments sont connectés en série; par conséquent, la réduction de la section transversale n’est généralement pas effectuée. Si les tuyaux du système sont séparés, le résultat total doit être divisé par le nombre de branches.

Différence de température

Dans ce cas, les indicateurs sont mesurés à l'entrée et à la sortie. Après avoir déterminé les deux paramètres, le plus petit est soustrait du plus grand nombre. Par exemple, si à la sortie de la chaudière la température est de 95 degrés et à l’entrée inversée - 65, cette différence est calculée comme suit: 95-65 = 30 degrés.

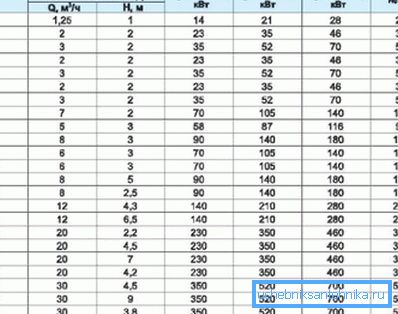

Vitesse du liquide de refroidissement

La différence de température et l'aide d'une pompe spéciale peuvent entraîner une circulation d'eau chaude dans le système, mais la vitesse doit être comprise entre 0,8 et 1,5 m / s.

Si les valeurs sont dépassées, il peut y avoir des effets de bruit dans les canalisations, ce qui affecte négativement les conditions de vie. Une vitesse trop basse peut provoquer un blocage d'air.

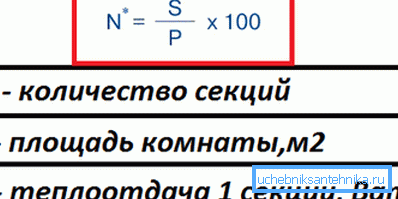

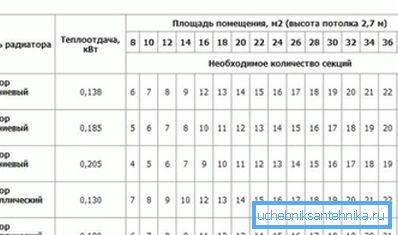

Nombre de sections de radiateur

Des calculs assez précis sont obtenus en tenant compte du volume de la pièce chauffée. Tout d'abord, la demande totale de chaleur est déterminée, après quoi le nombre de sections est calculé. Le résultat peut être divisé en différentes parties, si vous envisagez d'installer plusieurs piles dans différentes parties de la pièce.

Vous trouverez ci-dessous des calculs spécifiques pour une pièce de 35 mètres de hauteur et 270 cm de hauteur sous plafond.

Une telle instruction permet d'obtenir des résultats assez précis.

1. Vous devez d’abord connaître le volume de la pièce pour laquelle les paramètres principaux sont multipliés - longueur, largeur et hauteur. En conséquence, il devrait y avoir environ l'exemple suivant: 3 * 5 * 2.7 = 40.5 cu. m
2. Vous devez maintenant rechercher la chaleur nécessaire pour chauffer la pièce. SNiP recommande d'allouer environ 41 watts par cube. À cet égard, voici ce qui suit: 41 * 40,5 = 1660,5 watts.
3. À la dernière étape, le résultat reste divisé par la puissance d’une section du radiateur. Soit ce paramètre égal à 170 watts. Le résultat est de: 1660.5 / 170 × 10 sections.

Faites attention! Des calculs correctement effectués offrent l’occasion non seulement de chauffer la pièce, mais également d’économiser de l’aide, le prix de certains types de radiateurs pour systèmes de chauffage étant relativement élevé, en particulier pour les appareils bimétalliques.

En conclusion

Après avoir étudié les matériaux présentés du début à la fin, les développeurs seront en mesure de comprendre comment calculer le chauffage de la maison de manière indépendante juste avant les travaux principaux. Au stade de l'installation, il ne sera nécessaire que d'installer les éléments du système aux bons endroits et de les connecter à la source de chaleur principale. Pour la connaissance d'autres données, une vidéo spéciale est présentée.
