Comment calculer le nombre de sections de radiateur:

Dans cet article, nous allons apprendre à calculer le nombre de sections d’un radiateur de chauffage. De plus, nous examinons comment raccourcir la longueur de l’appareil de chauffage ou inversement, comment l’augmenter. Le sujet de l'article est d'un intérêt considérable, car le choix correct des dimensions de l'appareil de chauffage vous permet de créer des conditions optimales pour une vie confortable dans une pièce donnée.

Bien entendu, l’intensité de chauffage des caloporteurs peut être contrôlée par des thermostats, dont le prix est élevé. Mais, malheureusement, l'installation de tels dispositifs est davantage justifiée dans les systèmes autonomes que dans les systèmes centralisés. De plus, si la longueur de la batterie est choisie pour être plus courte que nécessaire, il ne sera pas facile de redresser la situation avec la tête thermique.

Dans cette situation, la seule solution efficace serait de calculer correctement le nombre de sections de radiateurs.

Critères affectant le comptage

Avant de calculer le nombre requis de sections du radiateur, il est nécessaire de déterminer les critères qui peuvent, d’une manière ou d’une autre, influer sur le résultat des calculs.

Parmi ces critères, notons les suivants:

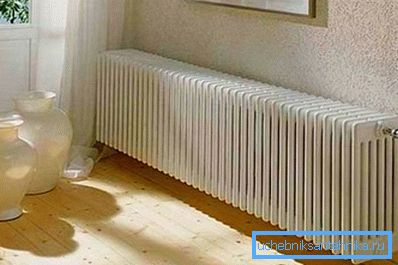

• Espace de la chambre, comme pour chauffer une grande pièce, des appareils de chauffage de dimensions standard impressionnantes seront nécessaires;
• Hauteur du plafond, plus le plafond est haut, plus le transfert de chaleur des radiateurs sera important;
• La distance à laquelle le filon dépasse au-dessus de la batterie. Plus cette distance est grande, plus la puissance nécessaire pour atteindre les paramètres de convection nécessaires est importante.
• La distance entre le sommet de la batterie et le bord du seuil et la distance entre le bord inférieur de l'appareil de chauffage et le sol;
• Type de matériau utilisé dans la fabrication de l'appareil de chauffage, différents métaux et alliages diffèrent selon les paramètres de conductivité thermique.

La calculatrice en ligne permettant de calculer le nombre de sections de radiateurs est un logiciel qui, en traitant les données saisies, fournit des résultats moyens.

Mais, malheureusement, la plupart des critères ci-dessus n’est pas prise en compte. Par conséquent, afin de ne pas utiliser les données moyennes, nous allons essayer de faire les calculs avec nos propres mains.

Méthode de calcul standard

Comment calculer combien de sections de radiateurs dont vous avez besoin? Il existe plusieurs moyens plus ou moins efficaces d'effectuer des calculs.

Considérez la manière standard:

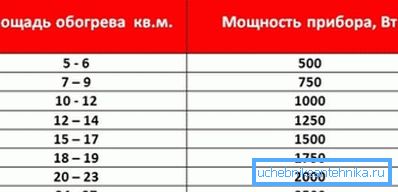

• Conformément aux normes données dans le SNiP, pour chauffer 1 m? Les locaux de la batterie doivent fonctionner à une puissance de 100 watts. Seulement dans ce cas, vous pouvez compter sur un climat de vie agréable.

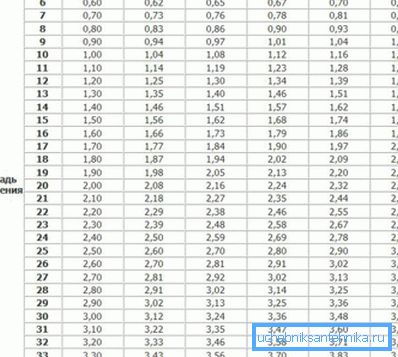

• Pour les calculs, la formule suivante pour calculer les sections de radiateurs peut être appliquée: S * 100 / P. Ici, P est la puissance de chaque segment de radiateur (le paramètre est mesuré en watts), S est la superficie de la pièce (mesurée en mètres carrés);

Important: si la plupart des murs de la pièce sont extérieurs, nous utilisons le facteur d’augmentation, qui correspond à 1,2. Ainsi, le nombre résultant de segments devra être multiplié par 1,2 et le résultat sera arrondi au nombre entier le plus proche.

• Si l'installation des appareils de chauffage est effectuée dans une pièce dont la hauteur sous plafond est égale ou supérieure à 3 mètres, il faudra davantage de transfert de chaleur pour assurer une convection normale. Par conséquent, la formule proposée précédemment ne sera pas pertinente;
• Dans ce cas, il conviendrait d'appliquer la formule suivante: S * H ​​* 40 / P. Dans cette formule, S est la surface de la pièce (mesurée en mètres carrés), P est la puissance de chaque segment (mesurée en watts) et H est la hauteur du plafond (mesurée en mètres).

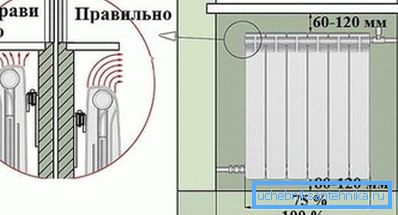

Pour que le calcul du nombre de sections de radiateur utilisant les formules proposées précédemment soit correct, la batterie doit être installée comme suit:

1. Du bas de l’appareil de chauffage au sol, la distance ne doit pas être inférieure à 8 ni supérieure à 12 cm;
2. La distance entre la colonne montante et l'appareil de chauffage doit être d'au moins 30 cm.

Méthode de calcul approximative

Considérez comment calculer les sections de radiateurs en utilisant une méthode simplifiée. Sur la base des paramètres moyens des batteries série, on peut supposer que dans une pièce avec une hauteur de plafond de 2,5 m, un segment peut chauffer une surface ne dépassant pas 1,8 m?

Par conséquent, l'instruction de calcul est la suivante:

• Multipliez la longueur de la pièce par la largeur et obtenez la surface;
• Ensuite, divisez le nombre obtenu par 1,8 et déterminez le nombre de sections nécessaires dans la pièce;
• Si la pièce est grande et qu'il y a plusieurs ouvertures de fenêtre, divisez le nombre obtenu par le nombre d'ouvertures et déterminez le nombre de radiateurs et les dimensions que vous devez installer dans la pièce.

Important: La méthode approximative de calcul des calculs est semée d’imprécisions, car elle ne prend pas en compte de nombreux facteurs susceptibles d’affecter le degré de transfert de chaleur. Par conséquent, cette méthode est rarement utilisée. Le résultat obtenu à partir d'un calcul approximatif doit être arrondi au nombre entier le plus proche.

Méthode de calcul volumétrique

En utilisant cette méthode, vous pouvez effectuer indépendamment le calcul des sections de radiateurs. Vous devez d’abord calculer le volume de la pièce. Pour ce faire, considérez la zone et multipliez-la par la hauteur du plafond.

Selon les statistiques, un segment d’une batterie de taille moyenne (puissance jusqu’à 200 W) peut chauffer jusqu’à 5 m?. Ainsi, nous considérons le volume de la pièce et le divisons par 5. Nous obtenons ainsi le nombre de sections de radiateur dont nous avons besoin.

Les appareils de chauffage présentés à la vente peuvent avoir non seulement une coupe, mais également une construction en panneaux. Comment, dans ce cas, déterminer les paramètres du radiateur?

En fait, tout n'est pas si difficile:

• Effectuer le calcul des sections du radiateur selon l’un des schémas ci-dessus;
• En outre, le nombre résultant est multiplié par la largeur de la section (en moyenne 9 à 10 cm) et nous obtenons la longueur de l'élément chauffant;
• Ensuite, nous sélectionnons la pile du panneau en longueur de 10% de plus que le résultat obtenu lors des calculs.

Comment raccourcir ou augmenter la longueur de l'appareil de chauffage

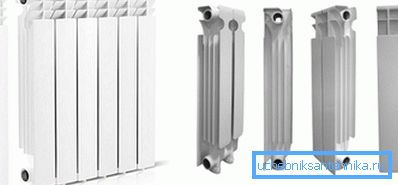

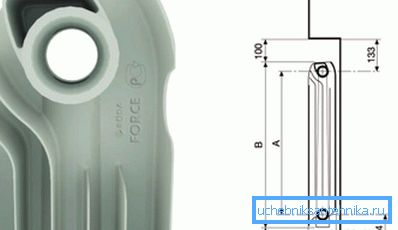

La conception de toutes les batteries sectionnelles est similaire, quels que soient les matériaux utilisés pour leur fabrication. L'assemblage des sections est effectué à l'aide de tétons métalliques spéciaux.

Les mamelons sont un type de raccord réalisé sous la forme d'un cylindre creux, sur lequel il y a des filets externes des deux côtés. Au milieu du mamelon est installé un joint en polymère élastique de diamètre approprié.

Pour les batteries en fonte, on utilise un mamelon d'un diamètre extérieur de 30 mm et pour le bimétal et l'aluminium d'un diamètre de 25 mm. Deux fois la moitié du mamelon est vissé dans les segments adjacents.

Pour raccourcir ou au contraire rallonger la batterie, une clé spéciale est nécessaire. À l'intérieur du mamelon, il y a des rainures spéciales pour lesquelles la clé s'accroche pendant le processus d'installation.

Étant donné que les écrous pour fonte font 5 mm de plus que les embouts pour bimétal et aluminium, les touches ont des dimensions différentes de la partie active. En d'autres termes, pour la fonte, la clé est plus grande et pour le bimétal et l'aluminium, une clé avec une taille plus petite de la partie travaillante est utilisée.

Extérieurement, la clé est une barre métallique à une extrémité de laquelle les cannelures sont soudées sous la forme d'une croix, qui s'insèrent dans les rainures du mamelon. À l'arrière de la clé, la tête est soudée avec un trou pour le collier ou avec des encoches pour une clé.

Important: Aujourd'hui, vous pouvez acheter des clés maison, mais il est préférable d'utiliser la production de l'usine d'outils. Sur l'outil d'usine, sur toute la longueur de la tige, il y a des risques, la distance entre eux correspondant à la largeur du segment.

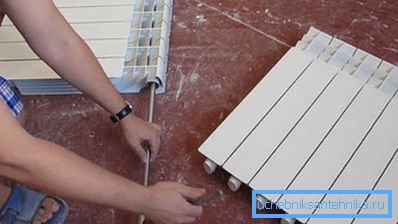

Les instructions pour le démontage et le montage des radiateurs sont les suivantes:

• Insérez la clé par l'extrémité de travail tour à tour dans les entrées supérieure et inférieure, pour autant de coupes que pour les segments que nous prévoyons de raccourcir le chauffage;
• En sentant les rainures avec une clé, tournez le mamelon dans le sens antihoraire;
• L'extension est effectuée dans l'ordre inverse. Pré-vissez le mamelon dans les entrées de la batterie et mettez le joint;
• Ensuite, nous nous appuyons contre la section des mamelons;
• Insérez la clé et tournez le mamelon de manière à ce qu'il soit vissé dans la section empilable. Le fait que le mamelon a pris la bonne position peut être compris par le risque et par l’effort accru sur le col.

Conclusion

Vous savez maintenant comment calculer le nombre de sections requis et comment assembler une batterie de la bonne taille. Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
