Comment calculer le nombre de sections de radiateurs en
Les radiateurs de chauffage en aluminium ont acquis une grande popularité parmi les acheteurs en raison de nombreux avantages, mais pour chauffer la pièce de la manière la plus efficace possible, il est nécessaire de procéder à un calcul compétent de la puissance thermique requise afin de déterminer le nombre de sections du radiateur. Dans ce processus, il n’ya rien de difficile, l’essentiel est d’éviter les erreurs de calcul et de prendre en compte toutes les nuances importantes; tout cela sera présenté dans cet article.
Avantages et inconvénients de cette option
Dans un premier temps, nous examinerons les différences entre l'aluminium et les autres options: il est important que ce matériau s'adapte à votre système, faute de quoi les communications seront interrompues dans un court laps de temps. Commençons par les facteurs positifs:
| Excellente dissipation thermique | C'est l'une des options les plus efficaces, qui vous permet de chauffer la pièce très rapidement, environ la moitié de la chaleur est émise par le rayonnement et la convection donne la même quantité. L'efficacité énergétique étant très élevée, le coût du chauffage diminuera, surtout si vous utilisiez auparavant de vieux produits en fonte. |
| Poids léger | Il convient également de prendre en compte ce facteur, car il facilite beaucoup l'installation des radiateurs de vos propres mains et réduit la charge sur les murs. Pas besoin d'utiliser des supports massifs et d'être foré très profondément, en raison de son faible poids, la conception peut être plus simple |
| Précision de réglage | En raison de la faible inertie thermique, vous pouvez régler très précisément la température dans la pièce, qui sera toujours maintenue au niveau défini. La chose la plus importante est de mettre des unités de réglage de haute qualité, il est préférable que ce soient des versions électroniques qui vous permettent de régler les indicateurs à l’heure et aux jours de la semaine. |
| Valeur démocratique | Le bas prix est l'un des principaux avantages de cette option, car les produits sont disponibles pour un large éventail d'acheteurs. Il convient de noter que vous ne devriez pas acheter les radiateurs les moins chers, car leur qualité soulève souvent de nombreuses questions. |

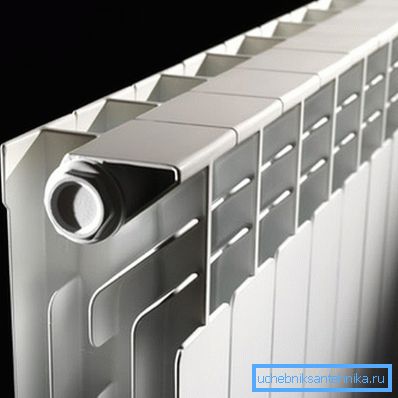

Faites attention! Il est préférable d'acheter des produits de fabricants renommés, dont la qualité est bien connue des clients et des spécialistes. Mais même si vous devez acheter des produits d'une marque avec laquelle vous n'êtes pas familier, le moyen le plus facile de vérifier sera de peser, la section devrait peser plus de 1 kg et, en général, le principe «plus il y a de mieux» est vrai, les produits les plus performants peuvent peser jusqu'à un an et demi kilogramme.
Parlons maintenant des faiblesses du produit:
- Exigences relatives à la qualité du liquide de refroidissement - acidité accrue, présence de particules solides pouvant endommager la structure interne des sections et provoquer une corrosion. Par conséquent, le fluide dans le système doit être propre avec un pH ne dépassant pas 7-8, ce qui permet de garantir la durabilité des éléments chauffants.
- La pression maximale dans le système ne doit pas dépasser 16 atmosphères. En fait, cela suffit pour la plupart des systèmes, mais avec les chocs hydrauliques qui se produisent dans les communications centralisées, les radiateurs peuvent tomber en panne.
- Les éléments en aluminium ne peuvent pas être combinés avec le cuivre, car dans ce lieu sera un processus de corrosion violente qui peut détruire le matériau en seulement un an.

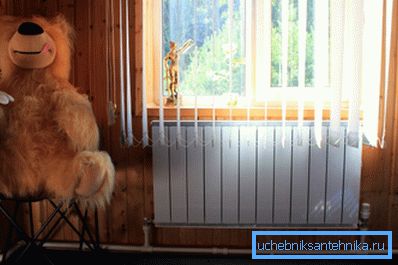

Sur la base de ce qui précède, on peut conclure que les produits en aluminium sont excellents pour les bâtiments privés dotés d'un système de chauffage individuel, il est préférable de ne pas les utiliser car il est probable que la qualité du caloporteur et la pression dans le système suscitent des interrogations.
Caractéristiques du travail estimé
Le calcul du nombre de sections de radiateurs en aluminium est un processus responsable. Par conséquent, si vous portez une attention particulière à cette question, il est important de prendre en compte tous les facteurs pour que le résultat corresponde autant que possible à la réalité.
Facteurs importants
Tout d'abord, vous devez traiter un certain nombre de nuances, car il est impossible de calculer avec précision le nombre de sections d'un radiateur en aluminium sans les prendre en compte, considérez les plus importantes et les plus significatives:
- Caractéristiques de votre région, Ici, tout d'abord, il est nécessaire de prendre en compte la durée de la période de froid de l'année, les températures les plus basses de la saison et la direction privilégiée du vent. Ce n’est un secret pour personne qu’au sud, les coûts de chauffage sont nettement moindres que dans les régions du nord. Il est donc important de calculer le lieu de résidence.
- Structures d'isolation de qualité - mieux c'est, moins il y aura de perte de chaleur et moins d'énergie thermique sera nécessaire pour le chauffage. Le diagramme ci-dessous montre la quantité de chaleur perdue dans les bâtiments sans isolation thermique supplémentaire. Toutefois, si vous isolez toutes les surfaces et installez des fenêtres à double vitrage éconergétiques, les chiffres sont réduits de moitié, voire de trois fois.
- Le nombre de murs extérieurs est également pris en compte. à l'intérieur, s'il y en a deux, il faut ajouter 25 à 30% supplémentaires à la puissance des radiateurs. Chaque fenêtre augmente la consommation de chaleur d'environ 10% (les nouvelles structures d'économie d'énergie de 5%).
- Les pièces dont les fenêtres sont orientées nord et nord-est perdent plus de chaleur. Par conséquent, il est nécessaire d’ajouter 10% au résultat des calculs pour compenser les pertes de chaleur.

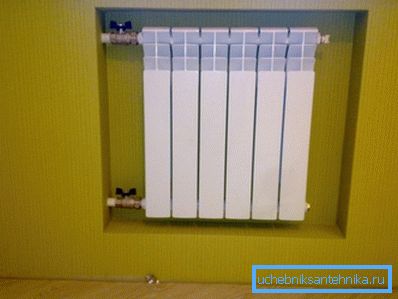

- Il convient de rappeler que l’emplacement du radiateur dans une niche réduit son transfert de chaleur de 5 à 10%, selon la profondeur., Vous ne devez pas placer des appuis de fenêtre trop larges, car ils violent le processus de convection et réduisent considérablement l'efficacité des radiateurs.

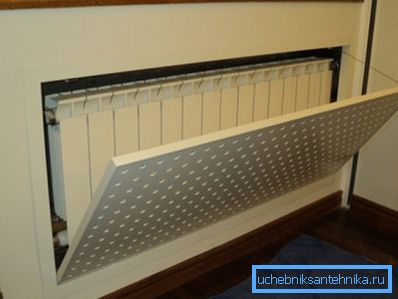

Une autre nuance importante est la présence d'un écran sur le radiateur. Selon le type de construction, le transfert de chaleur peut diminuer de manière très sensible, les pertes atteignant parfois 15%, il est donc préférable de ne pas fermer les ailettes du radiateur avec des éléments étrangers.
Travail de conception
Sur de nombreuses ressources, il est recommandé de calculer le nombre de sections du radiateur en aluminium par zone, mais cette option n’est pas très précise, il est beaucoup plus efficace de calculer le volume. Les instructions de travail sont les suivantes:
- Pour commencer, on mesure la longueur, la largeur et la hauteur, on multiplie les chiffres obtenus en mètres, on obtient le volume de la pièce en mètres cubes.
Faites attention! Selon les normes du SNiP, il faut 41 watts d’énergie thermique par mètre cube d’espace conventionnel; pour les variantes isolées, ce chiffre est de 34 watts, et c’est à partir de ces valeurs qu’il faut procéder lors du travail.
- Supposons que nous ayons une salle de 3x5 avec une hauteur de plafond de 3 mètres, comptez le volume, nous obtenons 45 m3, multiplions ce chiffre par 41, nous obtenons 1845 W; si arrondi, il sera de 1,9 kW.
- Ce n’est pas tout, maintenant, selon les documents sur les produits, nous examinons le transfert de chaleur d’une section, soit 180 watts pour une température de liquide de refroidissement de 90 degrés. Et si vous avez le plus souvent une température de 60 degrés, alors le taux de transfert de chaleur réel sera inférieur à une fois et demie et sera de 120 watts - ceci est une image plus réaliste.

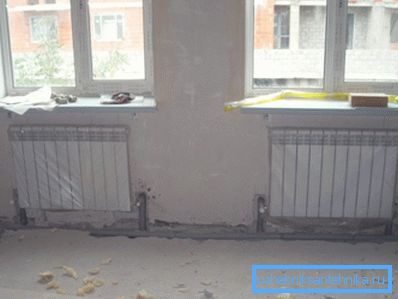

- Maintenant, le calcul des sections de radiateurs en aluminium est effectué: 1845 watts divisé par 120, en tenant compte de l'arrondi, nous obtenons 16 sections. S'il y a deux fenêtres, vous pouvez ajouter deux unités supplémentaires et il est conseillé de jeter au moins deux autres éléments sur les murs mal chauffés. En conséquence, nous obtenons deux radiateurs de 10 sections, qui sont mieux placés sous les fenêtres.

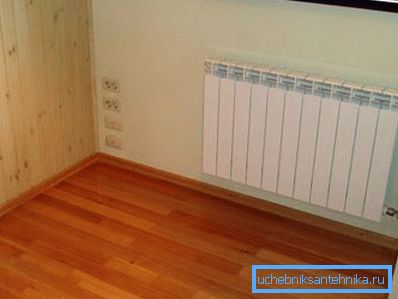

Si vous effectuez les calculs correctement, vous n'avez pas à vous soucier de la chaleur de la maison, vous disposez d'une alimentation électrique suffisante et, lorsque le système atteint ses performances maximales, même les températures les plus basses vont en exagérer.
Conclusion
Il n’est pas si difficile de calculer le nombre de sections nécessaires pour une pièce ou une autre, et si vous doutez du résultat, ajoutez une marge de 20 à 30% de la puissance, ce ne sera pas pire, d’autant plus que le thermostat ajuste la température. La vidéo de cet article vous aidera à comprendre certaines des caractéristiques importantes plus en détail.
