Comment calculer le nombre de sections de radiateurs

Afin de calculer correctement le nombre de sections d'un radiateur de chauffage par pièce, il ne suffit pas de déterminer simplement le nombre total de sections par zone spécifique, vous devez ici prendre en compte d'autres paramètres. Tout d'abord, par autres paramètres, nous entendons la puissance thermique spécifique de l'appareil, ainsi que son emplacement, qui peuvent affecter directement la perte de chaleur dans la pièce.

Nous vous expliquerons comment vous pouvez effectuer des calculs en fonction de la surface de la maison (quadrature) ou de son volume (capacité cubique). De plus, nous montrerons un clip vidéo sur le sujet.

Méthodes de calcul

Peu de radiateurs

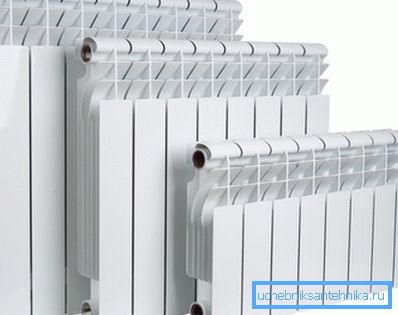

• Puisque le métal utilisé dans la fabrication des appareils de chauffage est utilisé différemment, leur puissance sera bien sûr également différente., De plus, la taille des sections influe directement sur cela.
• Si vous calculez le nombre de sections de radiateurs en fonte, vous devez immédiatement faire la réservation que de tels dispositifs sont plus acceptables dans les maisons avec chauffage centralisé, où le liquide de refroidissement est fourni périodiquement, mais sans respecter le microclimat de votre appartement.. Par conséquent, il est important que vous conserviez la chaleur obtenue le plus longtemps possible et que la fonte soit une option idéale. De plus, le débit par section est beaucoup plus élevé que celui des autres métaux, ce qui est extrêmement peu rentable avec un chauffage indépendant.

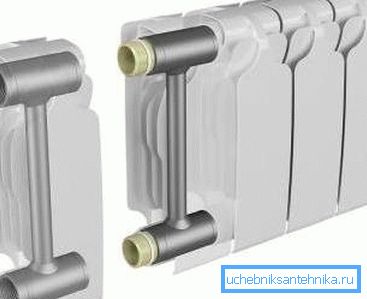

• Dans le cas du chauffage indépendant, bien sûr, il est préférable d’utiliser du bimétal. - Il s’agit d’un dispositif dont les parois sont constituées de deux métaux: l’intérieur en acier et l’aluminium sur le dessus, ce qui permet de résister aux pressions élevées tout en évacuant très rapidement la chaleur de la pièce. Bien entendu, le prix de tels radiateurs est plus élevé que celui de la fonte.
• Il est possible que des radiateurs en aluminium vous soient proposés dans le magasin, mais il s'agira probablement du même bimétal, car les appareils en aluminium pur ne sont pas fabriqués ici, bien qu'ils puissent être importés d'Europe.. Mais ils ont un coût très élevé et ne résistent pas à une pression élevée. De plus, l’instruction stipule qu’un liquide spécial doit toujours être ajouté au liquide de refroidissement.

• Vous pouvez également acheter un type de panneau de radiateur en acier, qui dégage également très rapidement de la chaleur et est généralement utilisé pour le chauffage autonome. Mais de tels dispositifs ne sont pas fabriqués sous forme de sections, mais sous forme de panneaux. Par conséquent, pour calculer leur nombre, vous aurez besoin de la puissance spécifique de chacun d'eux, indiquée dans le passeport.

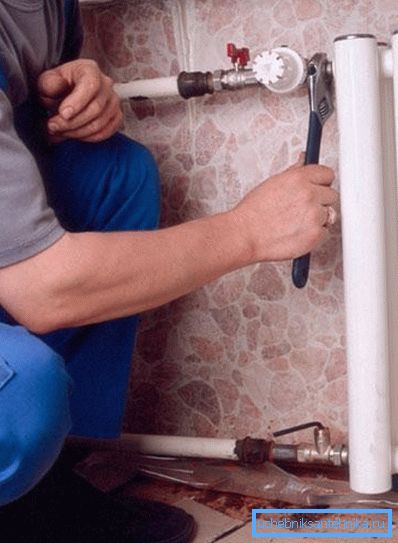

Note Lors de l'installation du chauffage de vos propres mains, il est extrêmement indésirable d'installer des radiateurs de différents métaux dans un circuit, en particulier en ce qui concerne la combinaison de l'aluminium et de la fonte, afin d'éviter le processus d'oxydation.

Calcul de surface

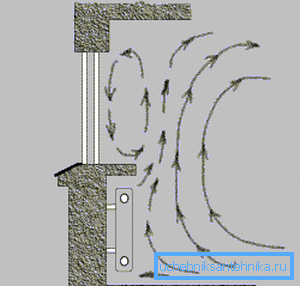

Note Les fenêtres et les portes sont les sources les plus graves de froid dans une pièce normalement chauffée. Toutefois, la porte peut être solide, épaisse et sans la moindre fente, tandis que la vitre ne peut pas être chauffée, même dans un emballage à plusieurs compartiments. Par conséquent, afin de calculer plus précisément le nombre de sections, vous devez concevoir un dispositif de chauffage sous chaque fenêtre. Vous obtiendrez ainsi un rideau d’air qui coupe le flux froid.

Pour une hauteur de pièce standard, où les plafonds ont une hauteur de 240-260 cm, il est très facile et rapide de calculer des sections de radiateurs, mais pour cela, vous devez mesurer la superficie d'une pièce ou de la maison entière.

Nous parlons de la hauteur standard des locaux. Par conséquent, en nous basant sur SNiP 2.04.05-91 * (au lieu de SNiP 2.04.05-91), 100 W d’énergie thermique sont nécessaires pour chaque mètre carré de la pièce. Imaginez que vous deviez installer l'appareil dans la pièce 3.56.5 = 22,75 m², cela signifie que sa puissance devrait être de 22,75 * 100 = 2275 W = 2,275 kW.

Mais s’il s’agit d’un radiateur à panneau, nous choisissons simplement un appareil avec la puissance la plus adaptée, par exemple 2,3 ou 2,5 kW (il est préférable d’arrondir pour avoir une marge), mais les sections doivent être comptées. Faisons un calcul d'essai - pour les batteries bimétalliques, une section produit entre 160 et 180 watts.

Mais nous prenons la valeur moyenne - 170 W ou 0,17 kW (la puissance des sections doit être indiquée dans le passeport technique du fabricant). Nous devons donc diviser la puissance totale requise pour les locaux par 0,17 et dans cette situation, nous aurons 2,275 / 0,17 - 13,38, et si ce nombre est arrondi, nous aurons 14 pièces.

Cependant, il peut y avoir une perte de chaleur accrue à l'intérieur. Par exemple, il peut s'agir d'une pièce avec balcon utilisée périodiquement. La puissance totale doit être augmentée de 15 à 20% et il en va de même lorsque vous souhaitez fermer les radiateurs avec grille décorative ou vous cacher dans une niche. C'est-à-dire, avec la même superficie de 22,75 m², vous devrez multiplier ce nombre non pas par 100%, mais par 115% ou 120% et à partir de ce montant, effectuer un calcul du chauffage par radiateur.

Calcul par volume

Mais si vous calculez le nombre de sections de radiateurs pour SNiP 2.04.05-91 * en fonction de la cylindrée de la pièce, le principe de calcul restera approximativement le même, seules les données d'origine changeront.

Ainsi, pour les maisons à panneaux, une pièce cubique nécessite 41 W, mais si une maison ou un appartement répond aux normes modernes d’isolation, il suffit de 34 IT / m.³. Essayons de faire des calculs avec la même surface de 22,75 m², seule la hauteur des plafonds sera de 3,0 m (supérieure à la norme), ainsi que de la même épaisseur de section. (Voir aussi l'article Comment choisir les radiateurs de chauffage bimétalliques: caractéristiques.)

Ainsi, le volume de la pièce dans ce cas sera de 3,5 * 6,5 * 3,0 = 68,25 m³, alors dans la maison de panneaux nous avons besoin de 68,25 * 41 = 2798,25 W ou arrondis à 2,8 kW. Ensuite, pour cette pièce, nous avons besoin de 2,8 / 0,17 × 16,47 ou 17 tours de bilame. Pour une pièce bien isolée, vous aurez besoin de 68,25 * 34 = 2320,5 W, puis de 2320,5 / 170 = 13,65 ou 14 sections sont arrondies.

Mais pour calculer le nombre de radiateurs, il suffit de diviser les sections par le nombre de fenêtres mais, dans tous les cas, celles-ci doivent être équipées de dispositifs de chauffage, même de tailles différentes, pour que les pertes de chaleur n'augmentent pas.

Note Il convient de noter qu'il existe également des calculs plus précis, qui prennent en compte non seulement la surface / le volume de la pièce et la capacité calorifique de la section de radiateur, mais également un certain nombre de coefficients différents. Cela inclut la température spécifique nécessaire dans cette pièce, le taux de vitrage des fenêtres (simple, double ou triple vitrage), l'isolation thermique (faible, moyenne, élevée), adaptée à la surface des fenêtres et au sol, etc. Mais de tels calculs sont nécessaires pour des locaux spécialisés, par exemple pour l’installation d’un microclimat dans les réserves d’un musée ou d’un laboratoire.

Conclusion

N'oubliez pas que la puissance spécifiée par le fabricant pour les sections est souvent calculée à partir de la température maximale du liquide de refroidissement. Par conséquent, elle peut être appelée surestimée. Sur cette base, l'arrondi se produit toujours de manière importante, et parfois, surtout dans les régions froides, une section supplémentaire est ajoutée.
