Comment choisir les radiateurs de chauffage bimétalliques:

Dans la très grande majorité des cas, la conception de nouveaux systèmes de chauffage et la modernisation de systèmes de chauffage existants ne reposent pas sur des éléments chauffants en fonte obsolètes, mais sur de nouveaux éléments en acier et en aluminium. Ils sont plus beaux, assez solides et ont un excellent coefficient de transfert de chaleur. Cependant, il est très important de savoir choisir un radiateur de chauffage bimétallique afin de ne pas être déçu de son achat. Les instructions ci-dessous vous aideront à cela.

Choix de sources de chaleur

Spécifications techniques

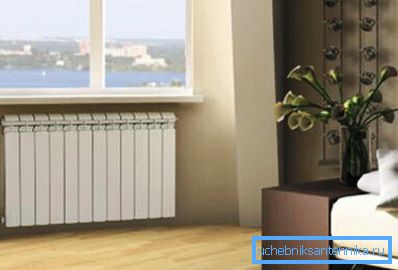

Ce n’est un secret pour personne que le moyen le plus efficace et le moins coûteux de chauffer une pièce consiste à installer des radiateurs de chauffage dans lesquels circule le liquide de refroidissement chauffé par une chaudière. Étant donné que les principaux éléments du système sont situés directement dans la pièce et qu’ils ne sont généralement masqués par aucun panneau décoratif, lors de leur choix, les facteurs déterminants sont non seulement l’émission de chaleur, le poids et le prix, mais également un aspect esthétique.

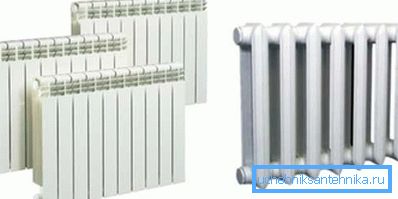

Voyons plus en détail les paramètres à prendre en compte avant de choisir des radiateurs de chauffage - bimétalliques, fonte, aluminium ou autres.

Faites attention! Dans cet article, une attention particulière est portée au premier nom du premier type de panneaux chauffants, car il convient de noter qu’ils sont à l’heure actuelle le leader incontesté parmi les produits similaires. Ils combinent harmonieusement les avantages des produits en acier et en aluminium, et la plupart de leurs inconvénients sont absents.

Les principaux avantages des batteries bimétalliques sont les suivants:

1. Augmentation de la force. Tout équipement utilisé pour installer le réseau de chauffage doit résister à la pression interne générée par le liquide de refroidissement en circulation. En raison de leur conception spéciale, les modèles en aluminium à noyau en acier peuvent supporter de 20 à 35 atmosphères. Bien que la pression réelle du fluide dans les radiateurs dépasse rarement 15 atmosphères, la grande résistance du cadre en acier permet une excellente résistance aux coups de bélier. Et ceci est très important lors de la connexion aux réseaux de chauffage centralisé.
2. Longue durée de vie. La résistance accrue de l'acier, tout en respectant les règles d'installation et de fonctionnement, contribue au fait que les radiateurs décrits peuvent durer 20 ans ou plus. De plus, seuls les noyaux entrent en contact avec de l'eau, ce qui provoque la corrosion, ce qui prolonge également la durée de fonctionnement sans problème des panneaux chauffants.

1. Petit diamètre du pipeline interne. Les tuyaux en acier qui passent à l'intérieur de l'échangeur de chaleur en aluminium ont une faible section transversale. Cela vous permet de concevoir et de fabriquer des systèmes de chauffage individuels dans lesquels circule moins d'eau, ce qui a une incidence directe sur l'économie.
2. Légère inertie. Grâce à l'utilisation d'échangeurs de chaleur en aluminium, l'écart entre l'allumage de la chaudière et le chauffage du radiateur à la température de fonctionnement est minimisé. De plus, ces systèmes répondent de manière très précise aux commandes des thermostats, ce qui permet de créer les conditions les plus confortables dans la pièce.
3. Haut niveau de transfert de chaleur. En achetant des modèles bimétalliques de radiateurs, vous pouvez être sûr que la quasi-totalité de l'énergie thermique du liquide de refroidissement sera utilisée pour chauffer la pièce. Pas un seul watt d'énergie n'est gaspillé. Les batteries en question ont été spécialement développées pour être utilisées dans des circuits de chauffage haute pression remplis de liquide de refroidissement de qualité inférieure. Ils résistent parfaitement non seulement aux effets hydrauliques, mais également aux effets mécaniques, y compris aux chocs.

Peu importe l'indicateur de l'acidité de l'eau qui coule dans le système de chauffage, car il n'est pas en contact avec l'aluminium. L'essentiel est que la canalisation et le radiateur soient complètement remplis d'eau. En aucun cas, il ne devrait être autorisé à aérer.

L'absence de radiateurs en aluminium à âme en acier en est un: le coût élevé. Ils sont presque un quart plus chers que de les suivre en termes d’efficacité des batteries en aluminium. Cependant, selon la majorité des professionnels expérimentés impliqués dans l'installation de réseaux climatiques, cette différence est entièrement rentable en exploitation.

Caractéristiques de modèles spécifiques

Comme vous pouvez le constater, les radiateurs de chauffage bimétalliques conviennent mieux à la conception de votre propre système de chauffage. Maintenant, il est conseillé de s'attarder sur un problème tel que le choix d'une modification d'appareil particulière parmi les modèles représentés sur le marché de la construction.

Extérieurement, il est presque impossible de distinguer un panneau entièrement en aluminium d’un panneau bimétallique. Ils ne diffèrent que par leur poids: ce dernier est presque deux fois plus lourd.

De plus, les produits eux-mêmes sont de deux types:

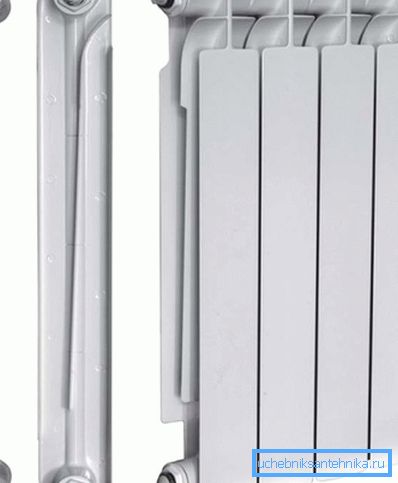

1. Batteries, où la base de l'échangeur de chaleur en aluminium est un cadre en acier. Dans ce cas, le contact du liquide de refroidissement avec du métal non ferreux est complètement exclu, ce qui a un effet positif sur la durée de vie de l'équipement.

1. Radiateurs, dont la conception n'est renforcée que par l'utilisation de tuyaux en acier. Dans ce cas, la finition est au premier plan. Un léger déplacement des éléments en acier dû à une mauvaise fixation et à des écarts de température peut éliminer complètement l'accès du liquide de refroidissement au collecteur inférieur, ce qui réduit considérablement l'efficacité du panneau.

Astuce! La préférence est souhaitable pour donner le premier modèle. Cependant, vous devez savoir que leur poids, ainsi que leur coût, sont supérieurs à ceux de la seconde variété. De plus, lorsqu’il est chauffé, le noyau peut émettre des bruits parasites (lors de la dilatation thermique du cadre en acier).

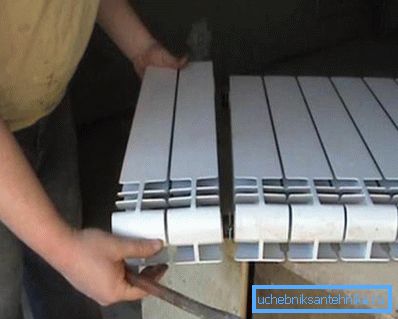

Les radiateurs sont vendus avec un ensemble de sections à partir desquelles vous pouvez créer indépendamment une batterie de la puissance nécessaire. Emballé en paquets de 10 pièces chacun. Une section, selon le modèle et le fabricant, est conçue pour chauffer environ 2 mètres carrés. mètres carrés (la méthode de calcul de la puissance est décrite plus en détail dans la section suivante).

En outre, la conception particulière de l'échangeur de chaleur en aluminium permet à ce dispositif de combiner de manière organique les propriétés d'un radiateur classique et d'un convecteur, qui organise la circulation du flux d'air dans la pièce.

Pour protéger contre les facteurs environnementaux défavorables, la surface des batteries est recouverte d'une composition de coloration en poudre spéciale, qui présente une résistance élevée aux contraintes mécaniques. Grâce à lui, le radiateur est facile à nettoyer de la poussière et à laver avec des détergents ménagers ordinaires.

Afin d'éviter les fuites et les pannes des équipements de chauffage installés, la qualité des radiateurs de chauffage bimétalliques est contrôlée à tous les stades de la production: de l'acquisition des matières premières nécessaires au stockage et à la livraison aux points de vente.

Calcul de puissance

Avant d'installer le système de chauffage et d'acheter des piles, il est nécessaire de savoir exactement combien de sections ces produits doivent être installés dans chacune des pièces. Ce paramètre peut être calculé. Pour ce faire, vous devez connaître la zone de chaque pièce (et non l’ensemble de l’objet), ainsi que la puissance d’une partie du radiateur que vous avez acheté.

Donc, la formule pour calculer:

A = S * 100 / P, où

Et - le nombre de sections dans la batterie;

S est la zone de la pièce où le radiateur sera monté;

R - section de puissance du radiateur.

L'assemblée

Avant d'installer des piles en aluminium avec un cadre en acier, il est conseillé de vous familiariser avec les recommandations spécifiées dans les documents d'accompagnement (instructions). Il est souhaitable que la connexion soit effectuée par un spécialiste expérimenté possédant les compétences appropriées, confirmées par des certificats ou des certificats.

La même procédure d'installation des radiateurs est la suivante:

1. Avant de raccorder le réseau de chauffage, les batteries et la tuyauterie doivent être rincées avec un cure-pipe. Il est interdit d'utiliser des solutions contenant des alcalis car elles pourraient endommager les noyaux en acier des produits. De plus, les buses de sortie ne peuvent pas être nettoyées avec des abrasifs, sinon il pourrait y avoir une fuite de liquide de refroidissement.

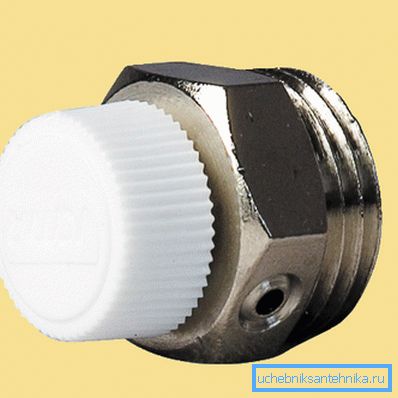

2. Sur un emplacement spécialement prévu sur le radiateur, vous devez installer une vanne (grue de Mayevsky), fonctionnant automatiquement ou dévissant manuellement. Cela aidera à éliminer le sas qui se forme lorsque le système est rempli de liquide de refroidissement.

1. Afin d'éviter toute contamination de l'espace interne de la batterie, des filtres peuvent être placés aux entrées des batteries pour piéger les particules.
2. Après cela, l’espace pour les supports est aménagé pour accueillir la batterie, les trous pour les goujons ou les boulons d’ancrage sont percés et les éléments de montage sont installés.

1. Le radiateur est accroché. Il est nécessaire de "placer" les éléments horizontaux du panneau (situés entre les sections verticales) sur les emplacements spécialement prévus dans les supports.

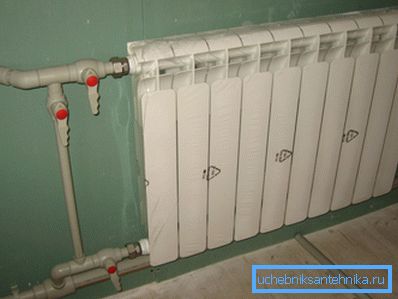

2. Après cela, le panneau de chauffage est relié aux conduites. N'oubliez pas d'installer des vannes d'arrêt, qui non seulement réguleront la température de la pièce, mais recouvriront également partiellement le système de chauffage lorsqu'il faudra réparer ou remplacer la batterie.

1. L'étape finale consiste à purger l'air avec une vanne préinstallée.

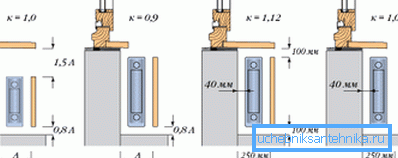

Rappelez-vous que lors de l’installation, il est nécessaire de respecter la distance recommandée par le fabricant entre le radiateur bimétallique et le mur, le plancher, le rebord de la fenêtre et les autres éléments structurels:

• entre le mur et la surface de l'échangeur de chaleur en aluminium - pas moins de 3 cm;
• entre le sol et le bord inférieur de la batterie - environ 10 cm;
• entre le seuil et le bord supérieur du radiateur - pas moins de 10 cm.

Si les fenêtres sont équipées de larges rebords de fenêtre, vous pouvez leur fournir des grilles de ventilation spéciales à débordement à travers lesquelles l'air chauffé montera, éliminant ainsi la buée des fenêtres.

Astuce! Pour un chauffage plus efficace de la pièce et une répartition rationnelle de l’énergie thermique, ne fermez pas la batterie avec des panneaux décoratifs, des meubles, des rideaux, etc.

Conclusion

Les panneaux chauffants à cadre en acier aluminium sont l’un des meilleurs moyens de chauffer les espaces de vie. Cependant, pour leur travail nécessite l'installation de la chaudière et de la tuyauterie. Si nécessaire, pour chauffer une petite maison de campagne ou d'autres locaux non destinés à la résidence permanente de personnes, il est conseillé d'utiliser d'autres systèmes. Vous trouverez plus de détails à leur sujet dans la vidéo proposée à votre attention.
