Comment choisir les radiateurs de chauffage par zone: calcul

La sélection des radiateurs de chauffage par zone est une méthode courante de calcul des appareils de chauffage. Malgré l’imperfection de la méthode, elle permet de déterminer de manière fiable la puissance thermique requise des batteries. Nous voulons savoir comment choisir le bon radiateur par zone de la pièce chauffée.

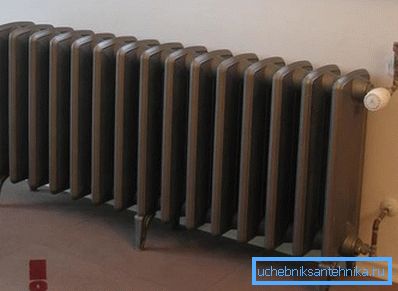

Calcul des paramètres de la batterie

De quoi dépend la perte de chaleur?

Dans les régions à changement de saison prononcé, l'indicateur traditionnel de confort et de confort du logement est considéré comme sa protection contre le froid. Par conséquent, la question du chauffage de haute qualité et efficace des locaux est assez aiguë, en particulier ces derniers temps.

Le fait est que la majorité de nos compatriotes sont habitués au fait que l'intensité du chauffage ne doit pas être inférieure à une certaine valeur et qu'en cas de chaleur excessive, vous pouvez toujours ouvrir la fenêtre et ventiler la pièce.

Aujourd'hui, une telle approche est inacceptable, car l'ancien système est en train d'être réorganisé dans le sens d'un comptage strict de l'énergie consommée et personne ne veut payer pour l'augmentation de la température dans la rue. Par conséquent, le consommateur veut savoir exactement comment calculer les radiateurs de chauffage sur la surface d'un appartement ou d'une maison.

Le calcul de l'intensité requise du travail des convecteurs a pour objectif de déterminer la valeur de l'énergie à transférer dans la salle afin de compenser les pertes de chaleur survenant dans l'enveloppe du bâtiment:

• les fenêtres,
• les portes,
• les murs,
• plafond,
• le sol

Évidemment, le résultat dépendra de ces facteurs:

• Le nombre et la taille des fenêtres;
• La qualité du verre et le nombre de caméras qu'il contient;
• Le nombre et la taille des portes;
• Régime de température du plancher au-dessus du plafond;
• Conditions de température dans l'espace sous le plancher;
• Le degré d'isolation du mur (un mur avec deux briques et une couche de mousse de 10 cm est considéré comme étant un isolant modéré);
• Orientation des murs extérieurs aux points cardinaux;
• Vent charge sur les murs et le toit;
• Température et climat dans la région;
• Le nombre de murs bordant la rue;
• Le degré d'isolation du plafond, s'il y a un grenier non chauffé au-dessus;
• Le degré d'isolation du plancher, s'il est situé sous le sous-sol ou le sol;
• Hauteur du plafond et taille de la pièce (volume de la pièce);
• Perte de chaleur par le système de ventilation.

De toute évidence, un calcul détaillé et précis est une tâche très difficile, qui nécessite de nombreuses recherches et prend en compte un grand nombre de facteurs. Par conséquent, pour déterminer les paramètres des appareils de chauffage, il est courant d'utiliser des formes de calcul simplifiées, parmi lesquelles des calculs populaires en termes de surface, de volume et de formules plus précises avec des coefficients.

Faites attention! Trop de facteurs affectant la perte de chaleur des locaux rendent difficile le calcul exact de l'intensité de chauffage requise. Il est donc habituel d'utiliser des formules simplifiées.

Calcul de surface

Pour illustrer ce qui précède, faisons un calcul pratique. Pour ce faire, considérez comment calculer les radiateurs en aluminium pour la surface de l'appartement.

Selon les normes du SNiP, 100 W d’énergie thermique sont nécessaires pour chauffer un mètre carré de territoire avec une hauteur de plafond de 2,4 à 2,8 mètres.

Nous pouvons maintenant déterminer la valeur approximative de la chaleur requise pour chauffer la pièce entière:

1. Déterminer les paramètres de la pièce en multipliant sa longueur par la largeur. Prenons par exemple la chambre standard 3x4 m et obtenez 12 m?
2. Multipliez la valeur obtenue par la chaleur requise normative pour chauffer un mètre carré de la pièce - 12x100 = 1200 W.

Faites attention! Nous avons déterminé la puissance totale requise pour chauffer notre pièce. Ce sont des données très approximatives, mais acceptables pour les calculs préliminaires.

Ensuite, nous définissons les paramètres de l’appareil de chauffage. Nous ne déterminerons pas quelle zone est chauffée par une section d'un radiateur en aluminium, mais diviserons simplement la valeur résultante de la chaleur totale par le transfert de chaleur d'une section indiquée dans le passeport de l'appareil.

Alors commençons:

1. Nous lisons le certificat d’immatriculation du radiateur et constatons que la puissance calorifique d’une section est de 187 W;
2. Nous divisons la valeur trouvée précédemment par le passeport - 1200/187 = 6.417;
3. Nous arrondissons le résultat dans la direction d'un entier plus grand et obtenons le nombre requis de sections - 7.

Faites attention! Il convient de noter que les données de passeport sont indiquées pour des conditions idéales lorsque le liquide de refroidissement est alimenté à une température et à une pression normales. Dans des conditions réelles, il est recommandé d’apporter une correction de 15 à 20%.

Méthodes plus précises

La méthode indiquée est très imprécise et repose sur de nombreuses hypothèses:

• hauteur du plafond à moins de 2,8 mètres;
• un mur extérieur;
• une fenêtre standard, etc.

Cependant, toutes les pièces ne correspondent pas à ces paramètres, notamment en ce qui concerne la hauteur des plafonds.

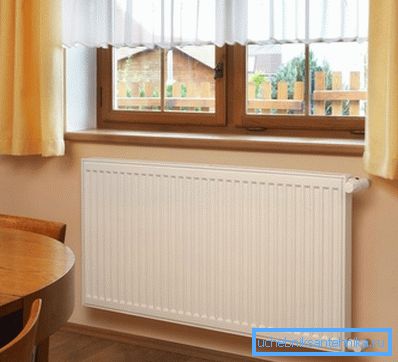

Pour les appartements avec de hauts plafonds, vous pouvez utiliser le calcul du volume. Ici, nous allons commencer par un autre standard de SNiP, selon lequel pour chauffer 1 m? les pièces nécessitent 41 watts de chaleur (34 watts pour les murs avec isolation et les fenêtres avec double vitrage).

Prenez notre taille de chambre standard de 12 m? et imaginez que la hauteur du plafond est de 320 cm Déterminez le volume de la pièce - 3.2x12 = 38.4 m?

Nous définissons maintenant la chaleur totale requise - 38,4х41 = 1574,4 W. Une augmentation de la hauteur des plafonds a entraîné une augmentation de l'énergie requise de plus de 20%.

Ensuite, nous agissons selon le schéma habituel - nous divisons la valeur totale par le transfert de chaleur d’une section: 1574.4 / 187 = 8.42. Arrondissez et obtenez le nombre requis de sections - 9.

Faites attention! Dans cet exemple, nous avons pu nous assurer que les appartements avec des hauteurs de plafond différentes nécessitent un nombre différent de sections de chauffage.

Comme on peut le constater, même le calcul en volume ne tient pas compte de nombreux facteurs, tels que la taille des fenêtres, les caractéristiques des murs, le climat de la région.

Par conséquent, pour un calcul plus précis, vous devrez prendre en compte ces facteurs. Dans ce cas, nous utilisons des facteurs de correction, puis la formule de la valeur totale ressemblera à ceci:

Q = 100 W / m? * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, où:

• Q est la chaleur totale requise pour chauffer la pièce;
• P est la surface de la pièce;
• k1 - k7 - facteurs de correction.

Pour déterminer les valeurs des coefficients, utilisez le tableau:

Faites attention! Après une détermination précise de la valeur totale, il convient de diviser à nouveau le transfert de chaleur d'une section, puis d'obtenir le nombre de sections requis pour ce radiateur.

Conclusion

Le prix des vecteurs énergétiques étant en constante augmentation, un calcul précis de l'intensité du chauffage détermine non seulement le confort, mais également le coût du chauffage. La vidéo de cet article et nos instructions vous aideront à ne pas vous tromper dans le calcul des valeurs requises.
