Comment choisir un compteur électrique

Malheureusement, à ce jour, les sources d'énergie alternatives n'ont pas reçu la distribution souhaitée. Cela est dû au prix élevé des modules individuels et aux coûts de maintenance suffisants. Pour cette raison, la population consomme de l'énergie du réseau central et la comptabilité est effectuée à l'aide de compteurs d'électricité. À cet égard, il est nécessaire de savoir choisir un compteur électrique.

Déterminer les paramètres requis

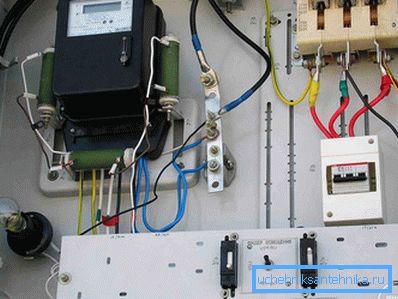

Avant de choisir l'une des options existantes pour le compteur électrique d'appartement ou de maison, vous devez connaître les paramètres du réseau intégré au projet ou déjà effectué dans une zone résidentielle. Voir quel périphérique est installé. Si ce n'est pas possible, consultez la documentation ou contactez la structure appropriée.

Pour décider du choix du compteur électrique, vous devez répondre aux questions suivantes:

• Où le dispositif de mesure sera-t-il monté: à l'intérieur ou à l'extérieur?
• Quelle est la charge maximale approximative?
• Envisagez-vous de connecter des consommateurs de grande puissance à l'avenir?
• Quelle intensité de courant est requise pour un fonctionnement simultané et confortable de la plupart des appareils?
• Combien de phases seront abandonnées?
• Quelle classe de précision est préférable dans certaines circonstances?
• Prévoyez-vous une ventilation de la consommation par tarif?
• Quelles sont les conditions de température de fonctionnement?
• Y aura-t-il des consommateurs monophasés ou seulement des consommateurs triphasés?
• Devrait-il y avoir des fonctions supplémentaires dans l'appareil?

Certains articles peuvent être marqués immédiatement. D'autres auront besoin de considérer des informations supplémentaires, qui seront fournies ci-dessous.

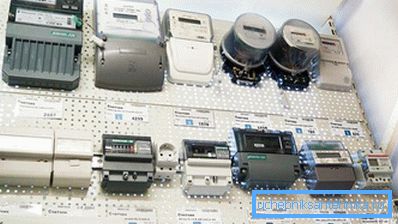

Que choisir

Tous les compteurs d’électricité sont divisés en deux grands groupes:

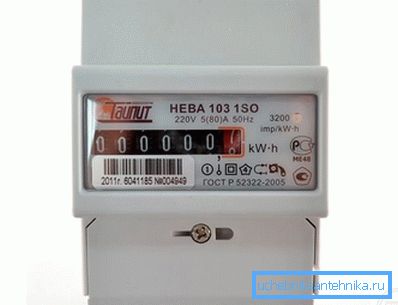

• Monophasé. Projets fournis pour une maison privée ou un appartement. Grâce à eux, il est possible de faire fonctionner sans interruption des appareils ménagers conventionnels. Les moteurs triphasés seront ensuite démarrés via un condensateur.
• Trois phases. Peut également être installé dans certains appartements résidentiels et maisons. Habituellement, une demande supplémentaire est soumise pour cela avec une justification de la nécessité d'une phase supplémentaire. Il est irremplaçable lorsque le chauffage de toute la surface est effectué aux dépens d'une chaudière électrique. La plupart d'entre eux sont présents dans diverses installations de production. Cette option comporte à son tour deux sous-espèces: trois et quatre fils. Les premiers sont appliqués lorsque seuls les consommateurs triphasés sont planifiés. Ces derniers sont livrés avec zéro, ce qui signifie qu’avec un câblage et une connexion appropriés, vous pouvez facilement utiliser des unités 220 V conventionnelles.

Selon le mode de connexion au réseau central, on distingue ces types de compteurs triphasés:

•
  Flux direct. Aucun module supplémentaire n'est installé sur le chemin menant à l'appareil. Les fils sont simplement insérés dans les bornes, en fonction du marquage et du câblage prévu. Les produits de ce type sont utilisés dans le cas d'une charge totale ne dépassant pas 50 kW et le courant est de 100 A. Cependant, si la présence de consommateurs triphasés est minime ou s'ils ne sont que rarement sous tension, il est important de contrôler le déséquilibre de phase. Si le chiffre dépasse 20%, cela peut entraîner la défaillance de l'un des conducteurs. La conséquence peut être un échec ou une incapacité à démarrer des unités triphasées.

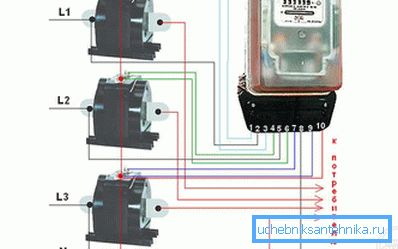

• Semi-indirect. Sont prévus pour les cas où la charge variable calculée sera dans des limites supérieures à 60 kW. La ligne principale est fournie à l'appareil via des transformateurs de courant spéciaux. Il y a une certaine perte lors de la conversion. Par conséquent, lors du paiement de la facture, il est nécessaire de multiplier les lectures par un facteur indiqué sur les convertisseurs. Il existe 4 schémas d'entrée différents: un transformateur de courant à dix fils en étoile, via un bornier de test, avec des circuits combinés de courant et de tension.
• Indirect. Le plus souvent utilisé à des fins industrielles. Comme dans la vue précédente, ils sont connectés via des transformateurs de tension, mais avec une tension importante - 6-10 kV, ainsi que des transformateurs de courant. Dans ce cas, la charge maximale admissible augmente considérablement. Cela signifie que le démarrage des moteurs de différentes machines se fera sans trop de difficultés. Ont leurs deux sous-espèces. Le premier concerne les transformateurs avec une valeur de facteur de conversion spécifique. La seconde est universelle et prend en charge divers indicateurs.

Il existe des solutions plus ciblées et appliquées dans certaines régions, localités ou en fonction de conditions préalablement convenues. Par exemple, parmi eux, il y a:

•
  Produits qui mesurent l'énergie active et réactive. L'énergie reçue par le consommateur, complètement transformée et consommée, est considérée comme active. Cela concerne par exemple les ampoules à incandescence, les chauffages électriques, les foyers, les fers à repasser, etc. Dans ce cas, avec une puissance de 2 kW, on considère que l'appareil a consommé 2 kW sur une période donnée. La situation est complètement différente avec les unités dans la construction desquelles se trouvent des transformateurs, des condensateurs et d'autres composants. L'essence de leur travail réside dans le fait qu'au début, l'énergie fournie est partiellement stockée et se transforme ensuite en travail utile. Par exemple, pour démarrer le moteur, il est nécessaire de stocker une impulsion dans un condensateur, qui la transfère ensuite aux enroulements. Cela s'applique également aux outils électriques ménagers ordinaires. La puissance de 1000 W peut être indiquée sur la perceuse, mais en réalité, elle consommera 1700 W. Afin de déterminer le chiffre exact, il est généralement indiqué le coefficient ?, dans lequel la puissance spécifiée doit être divisée. Il peut être compris entre 0,5 et 0,9. Plus il est élevé, moins la perte d'énergie réactive est importante. Les compteurs qui prennent en compte deux types de consommation sont le plus souvent installés dans des installations industrielles, où il existe un grand nombre d'équipements de grande puissance. Dans ce cas, la société reçoit un extrait à deux chiffres. Dans certains cas, il est possible de compenser les pertes en utilisant un module spécial. Pour la personne moyenne, la consommation d'énergie réactive n'est pas prise en compte.

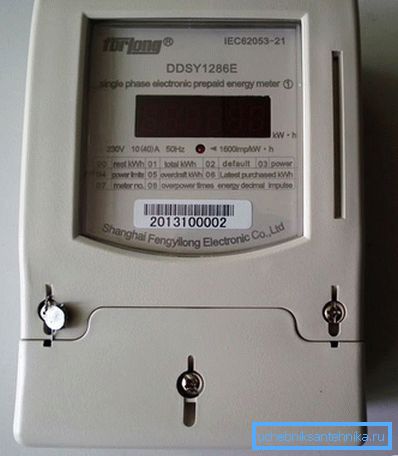

• Avec des tarifs prépayés. L'essentiel est que la livraison d'une telle quantité de support payée soit disponible. Pour que les données soient transmises à l'appareil lui-même, des cartes en plastique ou des porte-clés iButton sont utilisés. Dans ce cas, vous pouvez payer sans faire la queue ou attendre. L'inconvénient de cette solution est de désactiver même un paiement en cas de retard.
• Avec limite de charge maximale. Dans ce cas, dans le dispositif même, un circuit de commande de puissance est implémenté ou un limiteur intégré. Dans la première variante, lorsque la valeur déclarée est dépassée, un signal est envoyé au dispositif de déconnexion, qui se déclenche. Dans le second cas, l’alimentation elle-même provoque la rupture de la chaîne. L'installation de tels produits est devenue de plus en plus nécessaire dans l'élaboration d'un plan individuel. Cela est dû au désir de rationaliser et de rendre la consommation plus uniforme dans un domaine. Dans certains cas, cela peut créer un problème, par exemple, si vous souhaitez, outre le gaz, vous pouvez également chauffer la pièce avec des appareils électriques. Comme une telle charge n'était pas prévue, un arrêt définitif aura lieu. Avant d'installer une telle unité, il est nécessaire de convenir de toutes les nuances de la puissance maximale disponible.
•

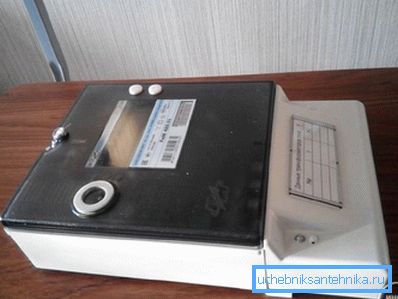

  Avec transmission de données sans fil ou télémétrie. Dans ce cas, l'appareil peut contenir un module sans fil GSM ou un port spécial pour la lecture. Dans le premier cas, le témoignage est envoyé au service, même sans utiliser le contrôleur. Dans le second, rien n’a besoin d’être écrit, il suffit de lire les données avec un appareil spécial. Pour l'utilisateur final, cela ne fait presque aucune différence, sauf lorsque quelqu'un veut tromper le compteur et que le signal de violation peut être immédiatement transmis.
•

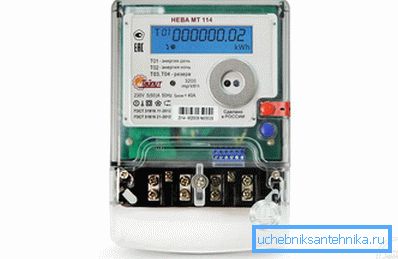

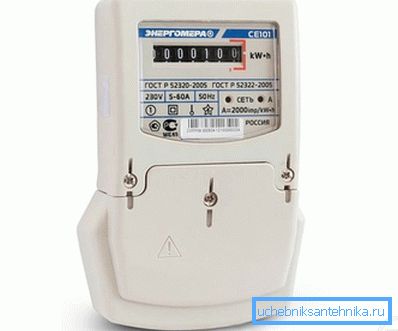

  Tarif unique et multi tarif. Les premiers sont utilisés dans chaque appartement. Mais ce dernier est une solution très rentable pour ceux qui peuvent transférer la période principale des appareils de grande puissance à la nuit. L'essence de l'idée est la suivante: de 7 heures à 23 heures, la comptabilité est basée sur un prix et déjà à partir de 23 sur un autre. Parfois, la différence atteint 2 fois ou plus. Dans certains pays, afin d'encourager les résidents à installer de tels appareils, l'électricité est libérée gratuitement la nuit.
• Avec la possibilité de vendre de l'électricité. En un sens, une nouveauté, mais activement utilisée dans les exploitations agricoles, où il existe un système de conversion de l’énergie solaire ou de la chaleur en électricité. Lorsqu'il y a utilisation active de l'électricité par temps couvert, la partie manquante est achetée au fournisseur. Mais quand il est trop produit, il est transmis au réseau et affiché sur le témoignage. Dans des conditions idéales, vous pouvez aller à zéro ou même à un plus.

Certains marquages ​​sont généralement appliqués aux compteurs. Pour faciliter la compréhension, nous décrivons les valeurs fondamentales. Par exemple, la lettre P signifie qu’il s’agit d’un dispositif pour l’énergie réactive, L - actif, O - monophasé, Y - universel. Figures 3, 4 - le nombre de fils dans la connexion. Des bonus supplémentaires dans l'appareil peuvent être le rétroéclairage de l'écran, ce qui vous permet de prendre des lectures dans des pièces sombres. Dans d’autres, une petite batterie intégrée vous permet d’afficher des valeurs même en l'absence d'électricité.

Principe de fonctionnement

Jusqu'à un certain point, les dispositifs électromécaniques ou à induction étaient les plus courants. Ce sont les unités dans lesquelles il y a un disque en rotation. Le principe de son travail est basé sur le comportement du corps dans un champ d'induction. Ce dernier est formé en raison de la présence de deux bobines. L'un d'eux est connecté en parallèle - une bobine de tension, l'autre en série - une bobine de courant. Entre eux commencent à circuler des interférences magnétiques, qui traversent le disque et le font tourner. Il met ensuite en mouvement des cylindres avec des nombres, qui représentent la valeur finale de la consommation. Plus la charge est élevée, plus l'effet d'interférence est puissant, plus la plaque tourne rapidement. Pour que tous les processus se produisent de cette manière, un déphasage de 90 ° est requis.

Les avantages de tels dispositifs sont:

• Haute fiabilité. Même en cas de court-circuit, ils sont en mesure de continuer à travailler après l'élimination de toutes les conséquences.
• Longue durée de vie. Le compte à rebours commence avec 15 ans et plus. Certaines unités n'ont pas été remplacées depuis 30 ans ou plus.
• Pas besoin de configuration supplémentaire. Tout ce qui est nécessaire est de faire le bon câblage.
• La catégorie de prix est inférieure à celle de l'électronique.
• Adaptabilité aux réseaux de faible qualité.

Les inconvénients sont:

• Précision réduite avec consommation réduite. Ceci est dû à une diminution du champ électromagnétique.
• Précision de petite classe. Il ne dépasse pas la valeur de 2 unités.
• Défaut de suivre avec un changement brusque des courants de charge.
• Facilité de mise en oeuvre du schéma de déroulement de l’électricité ou d’arrêt du disque.
• Taux élevé de consommation intérieure. C'est à dire le compteur lui-même est en mesure d’affecter partiellement le montant du ticket d’électricité.
• La nécessité d'utiliser deux appareils différents pour le calcul de l'énergie électrique active et réactive.
• Taille relativement grande.

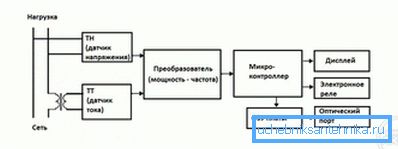

Le principe de fonctionnement du compteur électronique reste le même, mais les composants ont légèrement changé. Au lieu des enroulements, deux capteurs sont utilisés: tension et courant. Après avoir reçu le signal, ils le transmettent au convertisseur. Sa tâche est de changer le signal en numérique et de l’envoyer au microprocesseur. Après analyse, les données sont affichées sur un écran intégré ou un autre appareil.

Les avantages de cette solution sont:

• Dimensions compactes par rapport aux appareils à induction.
• Absence de pièces mécaniques les plus exposées à l'usure.
• Précision élevée.
• La possibilité d'utiliser un seul produit pour compter l'énergie dans différentes directions.
• L'erreur minimum.
• La possibilité d'envoyer des lectures à distance.
• L'avantage de calculer les pertes dans un domaine particulier.

Il y a quelques lacunes:

• Instabilité aux fortes baisses du réseau et aux effets de la foudre.
• Prix ​​assez élevé. Surtout quand il s'agit de périphériques multitarif.
• Difficulté à effectuer des travaux de réparation.
• Sensibilité aux changements soudains de température.
• La complexité de la détermination de l'élément dans la puce, qui a échoué.

À certains endroits, les organisations autorisées remplaceront les instruments. Cela peut se produire aux frais du consommateur et gratuitement. Il est important de clarifier cette nuance avant l'installation.

Classe de précision

La classe de précision indique la précision du périphérique. Plus le nombre est grand, plus le défaut est élevé. Cela va généralement en faveur du consommateur. Par conséquent, dans les cas où il y a une liberté de choix, ils essaient de rester à une solution plus avantageuse. Au total, en Russie et dans certains autres pays, on distingue les quantités suivantes:

• 5,0;
• 2,0;
• 1,0;
• 0,5;
• 0,2

Souvent, la partie décimale peut être manquante. De plus, dans certaines situations, la lettre S est ajoutée, elle indique en quel matériau sont fabriqués les enroulements. L’écart le plus important concerne généralement les unités d’induction; les résidents des maisons hésitent donc à les remplacer par des unités électroniques modernes.

Quelqu'un essaie toujours de tromper le dispositif de mesure, de l'arrêter ou de tenter de décompresser les lectures. Mais le plus souvent, ces astuces ne passent pas sans conséquences. Il est toujours facile de suivre les contacts brûlés. Il menace d'une amende considérable.

Types d'installation

Dans moins de cas, l'installation du compteur est autorisée à l'intérieur de l'appartement ou de la maison. Le plus souvent, ils sont transportés vers le palier ou vers le mur avant de la maison. Ceci est fait afin de compliquer la tâche de l'utilisateur pour apporter des modifications. Il y a deux manières principales d’installer:

• sur rail DIN;
• sur un stand spécial.

Dans le premier cas, il est avantageux de combiner l’appareil lui-même et le standard. À l’arrière de celui-ci se trouve une rainure spéciale qui correspond exactement à la taille de la plaque de métal. La deuxième option a été et est toujours utilisée dans les maisons et les appartements privés. Simultanément, un interrupteur automatique ou des connecteurs sont également installés sur la carte pour les protéger contre les surcharges et les courts-circuits.

Afin de prévenir les problèmes de pénétration d'humidité lors de l'installation dans la rue, une boîte scellée spéciale est utilisée. Il est généralement fabriqué en plastique résistant aux rayons ultraviolets. Il est important que la fenêtre de visualisation soit recouverte de verre et non d'un patch en polymère. Dans le second cas, il devient trouble avec le temps et doit être éliminé pour pouvoir effectuer des lectures. Les trous pour les chariots doivent également être fermés avec des inserts en caoutchouc spéciaux. Les dimensions et les paramètres des boîtes pour les solutions monophasées et triphasées sont différents.

Assurez-vous que le sceau a été installé à sa place. Si elle est accidentellement endommagée ou perturbée, vous devez immédiatement en informer le contrôleur. Sans cela, il sera difficile de se débarrasser d'une petite pénalité.

Calcul de la puissance totale et de l'intensité du courant

La réalisation de tels calculs est utile non seulement pour la sélection correcte du compteur, mais également pour l’achat de fils de section suffisante pour éviter tout dommage à l’ensemble du système. Afin de réaliser ceci, vous devez faire:

• Prenez une feuille de papier propre.
• Répertoriez tous les périphériques qui seront alimentés par le réseau.
• À côté de chacun d'eux, il est nécessaire de réécrire sa consommation d'énergie.
• A la fin, les valeurs sont additionnées et le total est affiché.

Mais il convient de rappeler que tous ne fonctionneront pas en même temps. Par conséquent, vous devriez faire une liste de ce qui sera inclus le plus souvent. En résumant leur consommation, il sera possible de déterminer s'il y a assez d'automatique avec la valeur recommandée du courant. S'il s'avère que ce n'est pas le cas, une demande correspondante est soumise avec une demande d'augmentation du seuil.

Il existe un avis selon lequel l'appareil devrait être acheté avec un maximum de «fraîcheur». Une partie de ce conseil est justifiée. Mais il convient de rappeler que le principal n’est pas la date de publication, mais la date du dernier étalonnage. Pour sa désignation, la marque correspondante est inscrite sur le passeport, ainsi que sur le sceau.

Après avoir lu l'article, vous pouvez revenir aux questions qui se trouvent au début et remplir les espaces manquants. Compte tenu de tous les conseils, vous pouvez choisir exactement ce qui vous convient le mieux.
