Comment choisir un radiateur: selon le principe du travail,

Les informations sur la manière de choisir un radiateur de chauffage ne seront pas uniquement utiles aux artisans qui envisagent de construire une maison. Même lors de l'achat d'un appareil de chauffage supplémentaire, il convient de prendre en compte ses paramètres, car toute modification du système de chauffage du bâtiment doit être pensée et justifiée.

Dans notre article, nous vous dirons ce que vous devez retenir lors de la conception des circuits de chauffage, ainsi que les règles à suivre lors du choix des batteries pour une maison ou un appartement.

Principaux critères de sélection

Principe de fonctionnement

Comprendre comment choisir le bon radiateur, ce n’est possible qu’après une analyse complète de ses paramètres de fonctionnement. Ils sont relativement peu nombreux mais ils sont tous très importants.

La première chose que nous devons savoir est le type d'appareils utilisés.

Selon ce paramètre, les radiateurs sont divisés en eau et électricité:

• Dans les batteries à eau, l'eau chauffée agit comme un liquide de refroidissement. Le processus de chauffage est effectué dans une chaudière ou dans un four spécial équipé d'un réservoir d'eau chaude. Après cela, le liquide de refroidissement à travers les tuyaux (par gravité ou par force) entre dans le boîtier du radiateur, où il transfère de la chaleur à ses parois.

Faites attention! Parfois, à la place de l'eau, de la vapeur chaude, de l'antigel ou un mélange eau-alcool est utilisé comme agent de refroidissement. L'utilisation de ces composés laisse une empreinte sur la conception du système dans son ensemble.

• Le principe de fonctionnement du radiateur électrique est radicalement différent de celui décrit ci-dessus. À l'intérieur de l'appareil se trouve un caloporteur à base d'huile minérale, chauffé par le fonctionnement des éléments chauffants internes intégrés. Ensuite, le contenu chauffé transfère une partie importante de la chaleur aux parois de la batterie, à partir de laquelle l’énergie pénètre dans l’environnement.
• Le point important est la consommation électrique de ces appareils. Avant de choisir un radiateur à huile comme source principale de chaleur, il est conseillé de vérifier l'état du câblage et sa marge de sécurité: très souvent, les câbles ne résistent tout simplement pas à la charge, ce qui entraîne un court-circuit et parfois un incendie.

Si vous effectuez une reconstruction du réseau de chauffage, la question de savoir comment choisir les radiateurs ne se pose même pas: nous achetons simplement des appareils du même type que ceux qui ont été installés.

Mais avec une refonte complète, il est tout à fait possible d'abandonner le chauffage de l'eau au profit de l'électricité. Cependant, tous les facteurs sont importants ici, et tout d’abord, le prix de l’électricité dans votre région et le stock de capacité de production. Si vous ne partagez pas ces nuances, il se peut que les économies de chauffage soient insignifiantes ou inexistantes, mais que les interruptions de chaleur deviennent monnaie courante.

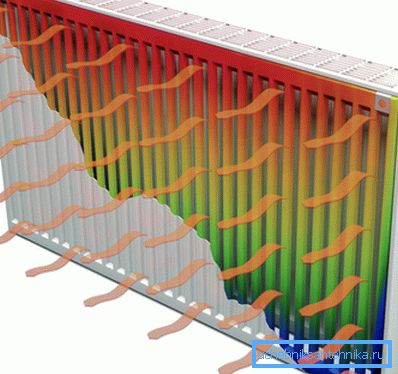

Transfert de chaleur

Le moment suivant est le transfert de chaleur. Ici, nous devons décider comment choisir des radiateurs de chauffage sur la surface de plancher, car - plus la pièce est grande, plus il faut de chaleur pour le chauffer.

• La première méthode est la plus simple: multipliez la surface d’une pièce par 100 W et divisez le nombre obtenu par le taux de transfert de chaleur de l’ensemble du radiateur ou par une section séparée. (cette information contient des instructions pour le périphérique). Le résultat obtenu est arrondi à une valeur entière afin d'obtenir une marge de performance.
• Il y a encore une réponse à la question: comment choisir le nombre de sections pour les radiateurs?. Pour ce faire, le volume de la pièce (la surface multipliée par la hauteur) est multiplié par 41 W (le coefficient standard de consommation de chaleur pour la bande médiane de la Fédération de Russie). Ensuite, nous procédons comme dans le cas précédent: nous divisons le besoin de chaleur de la pièce par le transfert de chaleur de conception d'une section.

Faites attention! Les paramètres de transfert de chaleur sont spécifiés pour une température de liquide de refroidissement spécifique (valeurs de base de 60, 70 et 80 0 С, mais il existe d'autres options), afin que les calculs prennent la valeur correspondant le mieux aux caractéristiques de votre réseau de chauffage.

De plus, pour compenser les pertes de chaleur, il est souhaitable d'utiliser des facteurs de correction.

Par exemple:

• Pour une pièce avec une fenêtre et un mur extérieur + 20%.
• Pour une pièce avec deux fenêtres et deux murs extérieurs + 30%.
• En présence de fenêtres orientées au nord ou au nord-est + 10%.

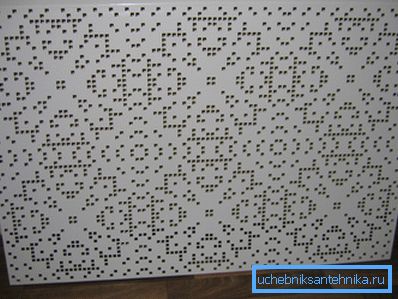

• Lors de l'utilisation d'écrans de type solide avec des fentes horizontales + 15-20%, etc.

Les valeurs qui conviennent à votre situation sont résumées et ajoutées à la valeur de consommation de chaleur. Si cela n'est pas fait, il se peut que la puissance du radiateur ne soit tout simplement pas suffisante.

Pression de travail

Si vous prévoyez d'effectuer l'installation vous-même sans l'intervention de spécialistes, il est très important de gérer la pression de travail dans le système. Le fait est que des charges hydrauliques excessives peuvent entraîner la destruction des appareils de chauffage, car vous devez sélectionner les radiateurs qui supportent avec précision les pertes de charge du système.

L’ampleur de la résistance à la pression dépend en grande partie du matériau à partir duquel est fabriqué le dispositif:

Comme vous pouvez le constater, toutes les constructions peuvent être utilisées dans les réseaux de toutes les maisons. Toutefois, lorsqu’elles sont installées dans un immeuble à appartements, il convient de prendre en compte les surpressions à court terme lors des tests de pression. C'est pourquoi il est important de disposer d'une marge de sécurité, sinon des fuites pourraient se produire avec le temps.

Variétés de matériel

Fonte de fer

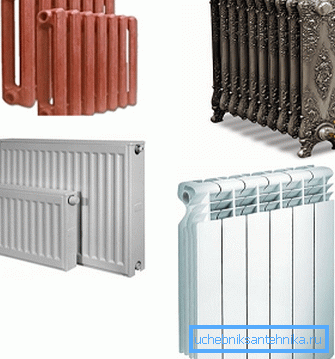

Aujourd'hui, dans les chaînes de magasins de détail, il existe différents types de radiateurs: à vous de choisir, ce que vous décidez, mais vous devez garder à l'esprit que les propriétés des produits dépendent du matériau avec lequel ils sont fabriqués.

Les radiateurs en fonte sont un groupe d'appareils quelque peu dépassés. Si auparavant ils étaient équipés de la quasi-totalité des locaux, ces produits sont aujourd'hui progressivement mis hors service.

Il y a plusieurs raisons à cela:

• Premièrement, malgré la densité élevée et la résistance aux chutes de pression, la fonte présente une certaine fragilité. Cela conduit assez souvent au fait que la batterie se casse lorsqu'elle est frappée avec un objet dur.
• Deuxièmement, les dégagements de chaleur dans les radiateurs en fonte sont assez faibles et ils chauffent très lentement.
• Troisièmement, une masse importante rend difficile l'installation du système de chauffage de leurs propres mains et, dans certains cas (par exemple, si les murs de la maison sont en béton poreux), rend impossible l'installation de batteries.

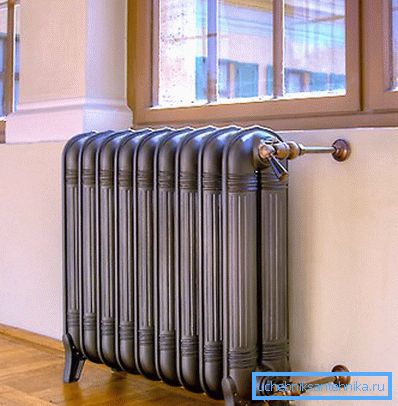

Cependant, il y a des exceptions. Les radiateurs design en fonte sont très demandés car ils sont principalement destinés à la décoration d'intérieur. Dans ce cas, bien sûr, nous ne parlons pas d’optimisation des coûts, car les produits eux-mêmes sont chers (à partir de 10 000 roubles) et ils devront dépenser beaucoup plus pour le chauffage.

Acier

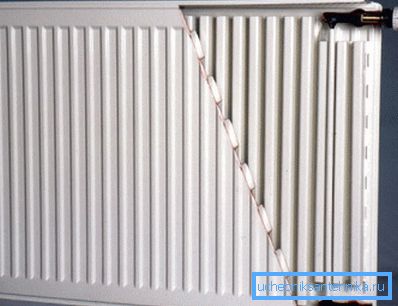

Les modèles à panneaux en acier et tubulaires peuvent également être utilisés pour chauffer les maisons.

L'acier présente de telles caractéristiques:

• Bonne conductivité thermique - dans ce paramètre, les panneaux chauffants sont plusieurs fois supérieurs aux produits en fonte.
• Suffisamment de force.
• Coût relativement faible.

Dans le même temps, il existe des produits en acier et des inconvénients:

• Au contact de l’eau, l’acier est soumis à la corrosion, car ces radiateurs devront être remplacés beaucoup plus souvent.

Faites attention! La corrosion est fortement accélérée lors de l'utilisation d'eau non préparée, ainsi que lorsqu'une grande quantité d'air entre dans le système. C'est pourquoi, dans les réseaux d'immeubles d'appartements à chauffage centralisé, les batteries rouillent très rapidement.

• En cas de chute de pression, les raccords de tuyaux risquent de ne pas fonctionner.

En aluminium

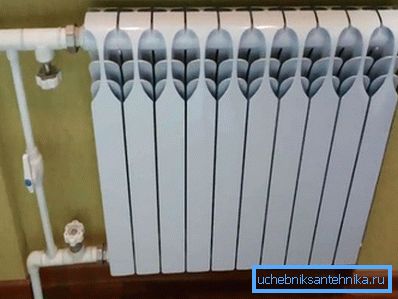

Avant de choisir un radiateur en aluminium à installer dans une maison ou un appartement, vous devez connaître ses caractéristiques:

• Pour les produits de ce type se caractérise par une très forte dissipation de chaleur. Les modèles en aluminium sont les leaders du marché dans ce paramètre. Par conséquent, si vos priorités sont de fournir un microclimat confortable avec une consommation de carburant minimale, vous devez choisir l’aluminium.

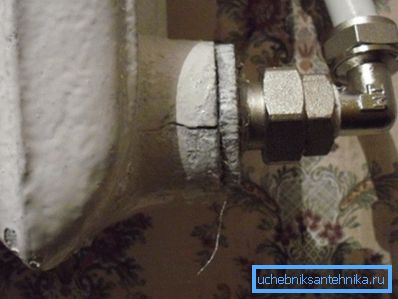

• La résistance des structures est tout à fait suffisante, mais de fortes chutes de pression peuvent détruire les joints entre les sections.

• L'aluminium, contrairement à l'acier, ne rouille pas, mais si de l'eau alcaline pénètre dans le système, la surface interne des sections se corrodera. Avec le temps, cela entraînera une diminution du transfert de chaleur et une diminution de la résistance des murs.

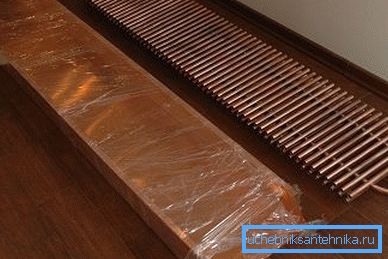

Cuivre

Avant de choisir un bon radiateur de chauffage, il est important d'analyser toutes les options disponibles. Nous concentrons délibérément votre attention sur ce conseil, car très souvent, en raison de leur faible prévalence, les conceptions décentes échappent à l'attention des maîtres.

Ces produits incluent des batteries en cuivre:

• Le cuivre n'est pratiquement pas soumis à la corrosion, ce qui prolonge considérablement la durée de vie des batteries.

Faites attention! Avec l'oxydation active, une patine dense se forme à la surface, ce qui protège le métal de toute destruction ultérieure.

• L'élasticité des parois des tuyaux en cuivre leur permet de tolérer les pertes de charge.
• La conductivité thermique du matériau est très élevée, car presque toute l’énergie que reçoit le radiateur en cuivre sera transmise à l’air de notre pièce.

Seulement deux inconvénients:

• Le cuivre coûte assez cher, car le coût de la mise en place du système sera considérable.

• Lorsque le cuivre entre en contact avec l'acier, la corrosion se développe activement. Par conséquent, économiser en posant des tuyaux moins chers ne fonctionnera pas.

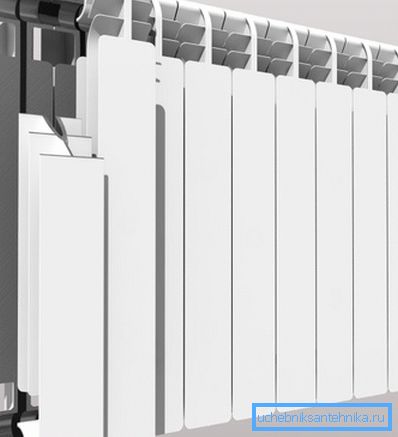

Modèles bimétalliques

Et pourtant, si vous avez besoin d'un appareil avec une combinaison universelle de caractéristiques, choisissez une batterie bimétallique:

• La base du produit est constituée de tuyaux et de réservoirs en acier (parfois en cuivre).
• Des plaques d'aluminium d'échange de chaleur sont installées à la surface des tuyaux d'eau chaude.
• En raison de la conception séparée, l'aluminium n'entre pas en contact avec les liquides, ne se corrode pas et ne subit également aucune charge hydraulique.
• Dans le même temps, les ailettes assurent un transfert de chaleur efficace.

Le prix élevé des radiateurs de type bimétallique constitue un inconvénient majeur, mais c’est exactement le cas lorsque les coûts d’achat ponctuels sont compensés par les avantages liés à l’utilisation.

Conclusion

Comme vous pouvez le constater, vous trouverez toute une gamme de radiateurs de chauffage sur le marché: nous avons expliqué ci-dessus comment les sélectionner en fonction des paramètres de base. Pour une analyse plus détaillée, il convient de visionner également la vidéo présentée dans cet article. Il ne faut pas oublier qu'il n'y a pas de solution universelle et que le choix final dépend toujours de vos priorités et des restrictions imposées par les conditions existantes.
