Comment choisir une pompe pour le système de chauffage: un
Le choix d'une pompe pour un système de chauffage est une étape importante de la conception, à la suite de laquelle l'unité qui convient le mieux aux caractéristiques doit être trouvée. Nous discuterons des principaux critères et méthodes de cette sélection et analyserons comment choisir une pompe pour le chauffage.
Calcul des paramètres
Caractéristiques principales

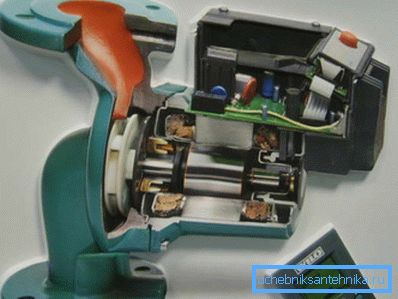

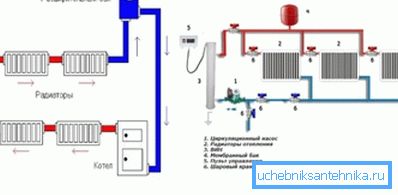

Les systèmes de chauffage sont différents et la principale différence réside dans la méthode de transfert du réfrigérant de la chaudière aux radiateurs.
Il y a deux manières principales:
- Circulation naturelle. Se produit en raison de la gravité due aux différences de densité d'eau chaude et froide. Étant donné que l'efficacité du chauffage dépend du débit d'eau chaude, la vitesse de circulation naturelle dans le système de chauffage de la maison est souvent insuffisante;

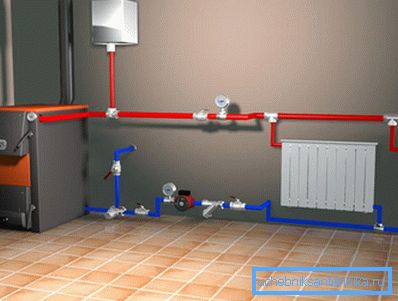

- Circulation forcée. Pour ce faire, vous installez une unité spéciale dans la canalisation, qui pompe le liquide de refroidissement à la vitesse et à la pression requises. La plupart des systèmes de chauffage modernes reposent sur le principe de la circulation forcée.
Faites attention! Ne confondez pas le système d'écoulement centralisé avec la circulation naturelle: le liquide de refroidissement dans les appartements urbains est soumis à une pression considérable, qui est injectée avec un équipement spécial.
Pour que le schéma fonctionne normalement, l'instruction nécessite le calcul de tous ses paramètres, sur la base desquels les sections de la canalisation, la puissance du radiateur, la puissance de la chaudière et la puissance de la pompe de circulation de chauffage seront sélectionnées. Un de ces paramètres est la caractéristique hydraulique:

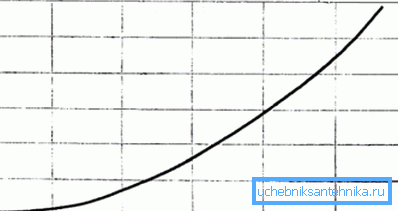

Sur le graphique, nous voyons que la résistance dépend directement du débit de liquide de refroidissement, c'est-à-dire que plus l'eau se déplace rapidement le long du contour, plus elle rencontre de résistance. En conséquence, la pression augmente.

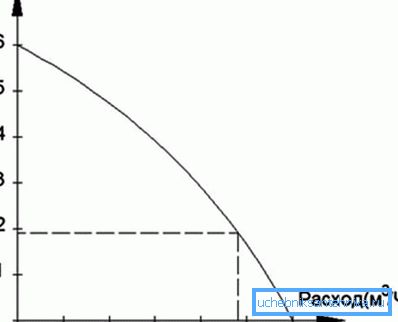

Considérons maintenant les caractéristiques de pression du dispositif de circulation:
Sur ce graphique, nous voyons la dépendance de la perte de charge sur le débit de la pompe. Nous voyons ici une relation inverse, c’est-à-dire que lorsque le moteur est éteint, les pertes sont maximales et que les pertes diminuent à mesure que sa puissance augmente.

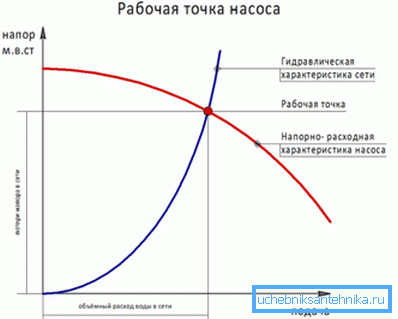

Si nous combinons ces deux graphiques, nous obtenons l'image suivante:
Faites attention! Le point de travail nous permet de déterminer quelle sera la résistance dans les conduites au débit maximal (débit) du liquide de refroidissement. Cela signifie que notre appareil doit avoir une capacité suffisante pour fournir le débit requis, mais en même temps, sa capacité doit être suffisante pour faire face à la résistance hydraulique correspondante.
Calcul de performance
Comme il sera difficile de créer un graphique des caractéristiques hydrauliques du circuit de chauffage de nos propres mains, nous utiliserons le calcul selon un schéma simplifié. Nous devons donc déterminer le débit maximal (capacité) et la résistance hydraulique. Commençons par la performance.
L’énergie thermique consommée par le circuit de chauffage s’exprime par la dépendance suivante:
La formule utilise les valeurs suivantes:
- W est l'énergie thermique nécessaire pour chauffer nos locaux en watts (puissance thermique du circuit);
- C est la capacité calorifique du liquide de refroidissement, W / litre * ° C;
- Q - débit de liquide de refroidissement, m3 / heure;
- t1 et t2 sont les températures du liquide de refroidissement fourni et retiré, respectivement.
La sélection de la pompe pour le chauffage est sur la performance. La performance de l'appareil doit correspondre au débit maximum du liquide de refroidissement, nous transformons donc notre formule pour trouver le débit:
Q = W / C * (t1 - t2)

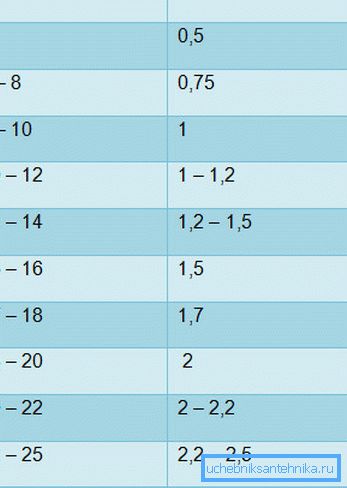

La quantité d'énergie W peut être trouvée en utilisant le tableau:
La capacité calorifique de l'eau est supposée être de 1,163 W / litre * ° C, la différence de température entre les flux d'alimentation et de retour est de 20 ° C (selon le SNiP). De là nous obtenons:
Q = W / 1,163 * 20 = 0,043 * W
Faites attention! Autrement dit, si nous devons déterminer le débit de liquide de refroidissement pour une pièce avec une chaleur de chauffage de 10 kW, nous devrons alors multiplier 10 000 par 0,043 et nous aurons 430 litres par heure.

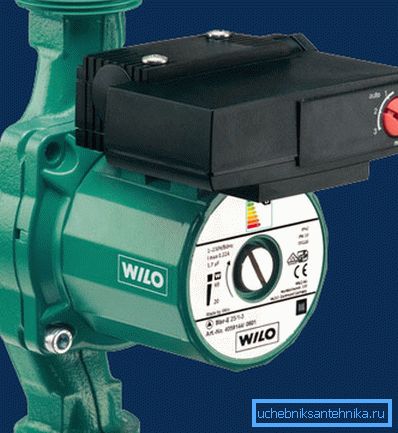

Calcul de la résistance hydraulique
Le calcul professionnel et précis de la résistance hydraulique du circuit de chauffage est une tâche très difficile qui nécessite des connaissances et des compétences particulières. Nous allons utiliser une méthode simplifiée, selon laquelle la pression de la pompe de circulation sera égale à:
H = N * k, où:
- H est la hauteur de la colonne d'eau en mètres;
- N - le nombre d'étages dans le bâtiment, y compris les sous-sols;
- k est un coefficient égal à la perte hydraulique moyenne par étage d'un bâtiment ou d'une structure. SNiP prend ce coefficient égal à 0,7 - 1,1 m pour les schémas à deux conduites et à 1,16 - 1,85 m pour les schémas d'organisation de la source collectrice.
Faites attention! Ainsi, il s’avère que si nous avons une maison de deux étages avec un sous-sol, équipée d’une conduite de chauffage à deux tuyaux, le moteur doit fournir une pression égale à 3 * 1,1 = 3,3 mètres.

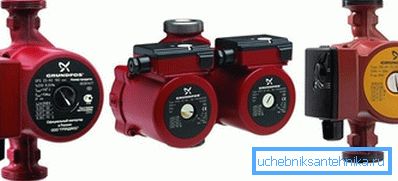

Sélection de la pompe
Nous avons donc deux quantités: la résistance et la performance. Revenons à notre emploi du temps avec la caractéristique de tête de pression et de compte.
Nous reportons la valeur de la résistance sur l'axe des Y et la valeur du débit - sur l'axe des X. Sélectionnez ensuite l'unité dont le graphique de la dépendance pression-débit se situe à proximité de ce point:
Faites attention! En règle générale, le graphique montre trois lignes pour différents modes de fonctionnement du moteur. Il vaut mieux être guidé par la deuxième vitesse et le point de fonctionnement doit être situé dans le tiers médian du diagramme, car il correspond au rendement le plus élevé.

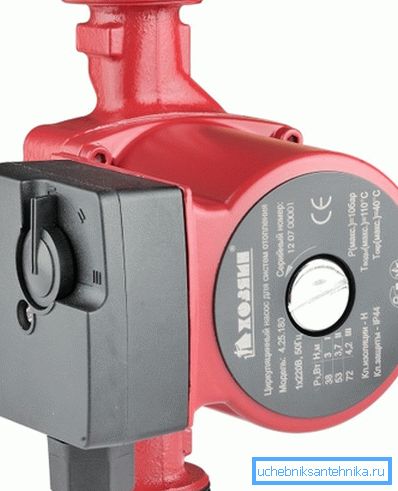

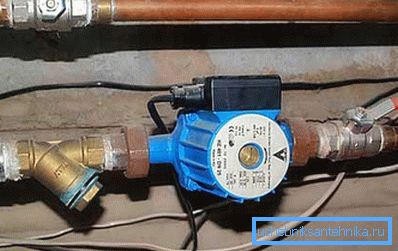

Bien entendu, il est nécessaire de choisir un appareil conçu pour des températures ambiantes élevées (95 - 110 ° C) et de connaître le diamètre du tuyau dans lequel l'appareil sera intégré. Le prix de l'appareil dépendra du fabricant et de la qualité.
Conclusion
Le choix correct de la pompe de circulation pour le circuit de chauffage est effectué sur la base de calculs. Si le matériel présenté vous semble trop compliqué, regardez la vidéo dans l'article.
