Comment connecter des radiateurs dans un système central ou

Dans cet article, nous examinerons les méthodes actuelles de connexion des radiateurs et expliquerons les fonctionnalités de leur implémentation. Le sujet de l'article présente un intérêt considérable, car l'élargissement de la gamme d'équipements de chauffage sur le marché implique la nécessité de les sélectionner, de les installer et de les utiliser correctement.

Cependant, avant de dire comment connecter un radiateur de chauffage, il est nécessaire de déterminer les types de systèmes de chauffage et les caractéristiques de leur application.

Types de systèmes dans lesquels des batteries de chauffage sont intégrées

Pour comprendre le principe de connexion de la batterie de vos propres mains, vous devez avoir une idée générale du système dans lequel cet appareil sera utilisé (voir également l'article Radiateurs de chauffage en cuivre: caractéristiques, caractéristiques techniques et procédure d'installation).

Il existe actuellement deux types de systèmes de chauffage en fonctionnement dans le monde:

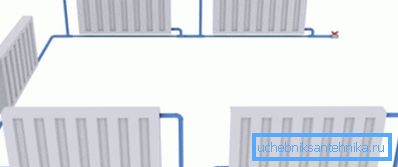

• En règle générale, le système à un tuyau est utilisé dans les immeubles à appartements de plusieurs étages. Le principe de fonctionnement est simple: l’eau chauffée circule dans un tuyau et dans un certain nombre de batteries.

Les systèmes d'un type de tuyau sont les plus simples en termes d'appareil et, par conséquent, leur prix de revient est faible. Mais cette solution présente un inconvénient majeur: l'incapacité de contrôler les indicateurs de température dans différentes pièces indépendamment les unes des autres.

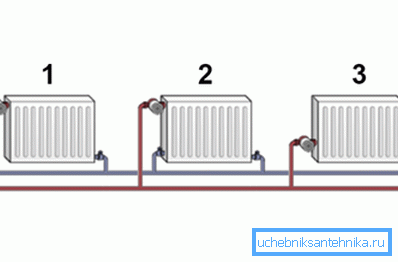

• Le système à deux tuyaux est plus complexe dans l'appareil, mais avec le transfert de chaleur, correspondant à la norme de conception, vous permet de définir les paramètres de température optimaux pour chaque pièce.

En règle générale, ce type de chauffage est utilisé dans les bâtiments de faible hauteur. Le principe de fonctionnement d'un tel système est que toutes les batteries sont connectées en parallèle, ce qui permet de réguler la température dans chacune d'elles séparément.

Caractéristiques de la circulation du liquide de refroidissement

Déterminer les meilleures options pour connecter les radiateurs, il est nécessaire de prendre en compte les caractéristiques de la circulation du liquide de refroidissement dans le système. Actuellement, deux systèmes sont utilisés: la circulation forcée et la circulation naturelle.

Avec une circulation naturelle, aucune connexion particulière n'est requise et une connexion inférieure ou supérieure peut être appliquée, en fonction de l'emplacement du vase d'expansion dans le système.

Un schéma plus progressif est le schéma de circulation forcée, dans lequel le liquide de refroidissement se déplace dans le système en raison de la différence de localisation de la chaudière et des batteries, et du fait de l'utilisation d'une pompe de circulation. Considérez comment connecter correctement les radiateurs dans un système à circulation forcée.

Méthodes de connexion actuelles

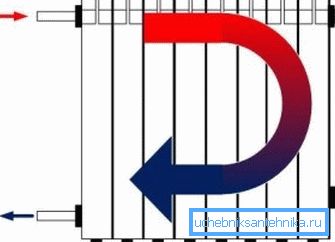

• Une méthode unidirectionnelle de connexion des radiateurs implique de connecter une section d'alimentation (tuyau d'alimentation) et un retour (tuyau d'évacuation). Dans ce cas, le flux est en haut et le retour en bas. Cette solution assure un chauffage uniforme de toutes les sections de toutes les batteries.

Cette solution est considérée comme la plus rationnelle pour une utilisation dans des bâtiments résidentiels à un étage où des radiateurs de taille moyenne sont utilisés (jusqu’à 8 sections).

Important: Les structures comportant un grand nombre de sections nécessitent l’utilisation d’autres méthodes permettant d’éviter les pertes de chaleur dans les grosses batteries.

• Vous pouvez appliquer un radiateur de chauffage avec une connexion inférieure. Une telle solution est importante si une partie du pipeline est cachée sous le revêtement de sol. Ainsi, les tuyaux fixés au radiateur par le bas ou par le bas sur les côtés vont du dessous du sol.

L'avantage de cette méthode est la faible visibilité du pipeline. L'inconvénient de la connexion inférieure est son faible rendement, car la perte de chaleur avec une telle connexion peut atteindre 15%. En conséquence, le haut et le bas de la batterie peuvent chauffer de manière inégale.

• Si la question est de savoir comment connecter les radiateurs pour minimiser les pertes de chaleur avec un grand nombre de sections, vous pouvez appliquer la méthode croisée (diagonale).

La connexion correcte, dans ce cas, est la suivante: l'alimentation est fixée au sommet du radiateur, tandis que le tuyau d'évacuation est situé de l'autre côté, mais en bas.

Cette solution présente un avantage évident, car toutes les sections situées au-dessus et au-dessous sont chauffées presque uniformément. Lors de la connexion croisée, la perte de chaleur ne dépasse pas 2%.

Choisissez des accessoires pour les travaux d'installation

Une fois que nous aurons choisi les moyens de raccorder les tuyaux aux batteries, nous déterminerons quels raccords pour le raccordement des radiateurs constituent le meilleur choix.

Les vannes et les composants sont sélectionnés et achetés en fonction du type d’équipement de chauffage utilisé et du schéma de câblage.

Le kit d'installation standard pour systèmes de chauffage comprend la liste des composants suivants:

• futorki dans la quantité de 4 pièces;
• La grue de Mayevsky;
• bouchon à vis;
• Joints paronitovye ou en silicone;
• supports muraux et de sol;
• Des adaptateurs sont nécessaires si le diamètre du pipeline est différent de celui de l'entrée de la batterie.

Considérez comment connecter correctement un radiateur de chauffage.

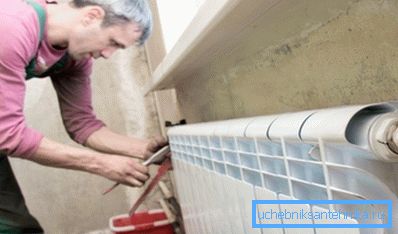

Recommandations pour l'installation d'un radiateur

A décidé du choix d’une des méthodes énumérées précédemment? Il reste à procéder à l’installation (lisez également l’article Radiateurs électriques: principaux types et caractéristiques de fonctionnement).

Les instructions d'installation dépendent de l'utilisation des radiateurs et des tuyaux.

• Nous travaillons uniquement avec l'utilisation d'un outil spécial. Par exemple, pour obtenir une coupe uniforme, le polypropylène ou le métal-plastique coupé pour le montage de raccords de connexion ne doit pas être une scie à métaux, mais un coupe-tube spécial.
• Avant d'installer les supports et de suspendre la batterie, assurez-vous que le mur est serré et résistant.
• L'installation de radiateurs (même en aluminium) ne doit pas être effectuée seule, car le poids de ces structures est considérable.
• Si les raccords ont du caoutchouc d'étanchéité, l'utilisation de bandes adhésives ou de câbles de remorquage n'est pas recommandée.
• Il est nécessaire de visser les raccords dans les trous des piles avec une force moyenne afin de ne pas perturber le filetage.

Important: à la fin de l’installation, les connexions sont essuyées et le système est rempli d’eau pour un essai. Sur le lieu de connexion, nous gardons une serviette sèche, puis nous vérifions s’il ya de l’humidité dessus.

Conclusion

Maintenant que vous savez comment raccorder le radiateur de chauffage, vous pouvez procéder à l’achat des matériaux et travaux d’installation nécessaires. Avez-vous des questions?

Recherchez plus d'informations dans la vidéo de cet article.
