Comment connecter une batterie de chauffage dans une maison

L'efficacité du système de chauffage dépend d'un certain nombre de facteurs, dont le raccordement des batteries est très important. Après tout, si la connexion est incorrecte, une partie du radiateur peut rester froide, même à une température élevée du liquide de refroidissement. Par conséquent, dans cet article, nous verrons comment connecter correctement les radiateurs et dans quels cas, quels schémas doivent être utilisés.

Caractéristiques de connexion

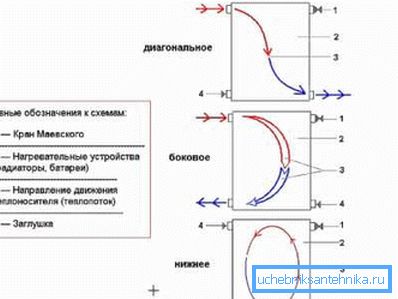

Manières de connecter des radiateurs

Lors de la construction de systèmes de chauffage dans des habitations privées, les méthodes de connexion suivantes sont utilisées:

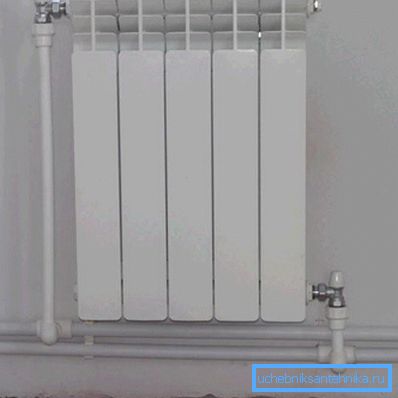

Faites attention! Lors de l'utilisation d'un thermostat pour le chauffage parallèle au radiateur, une dérivation doit être effectuée. Cela vous permettra de régler le degré de chauffage de l'appareil.

Comme nous le voyons, les méthodes de raccordement des radiateurs dépendent d’un certain nombre de facteurs, tels que la méthode de pose des tuyaux, l’alimentation des équipements, etc. En particulier, le type de système revêt une grande importance. Nous parlerons plus en détail des types de systèmes de chauffage ci-dessous.

Types de système

Au dispositif des systèmes de chauffage appliquent deux schémas:

• Un tuyau - est le plus simple, car le liquide de refroidissement circule dans un seul tuyau, auquel les appareils de chauffage sont connectés en série. Son inconvénient est qu'il ne permet pas de réguler le flux de chaleur. Par conséquent, le transfert de chaleur correspond au taux de conception établi lors de la conception. Ce système est utilisé dans les petits systèmes, car avec une grande longueur de conduite et un grand nombre de radiateurs, les appareils chauffent de manière inégale.

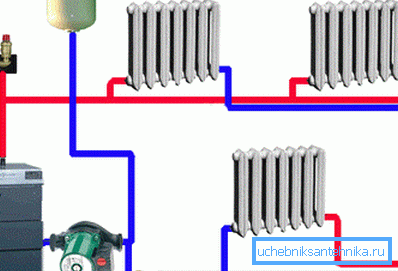

• Double tuyau - sa signification est que l’eau chaude circule dans un tuyau et que celui refroidi retourne à la chaudière par un autre.. La connexion de radiateurs dans une maison privée est dans ce cas effectuée, respectivement, en parallèle. L'avantage de ce dispositif est le chauffage uniforme des sections, ainsi que la possibilité de régler le transfert de chaleur. Parmi les inconvénients, il est possible de ne souligner que la nécessité d'un plus grand nombre de conduites, respectivement, le coût de la construction augmente.

Il convient de noter que quel que soit le type de système, la connexion des radiateurs de leurs propres mains peut être mise en œuvre de deux manières:

• Selon le schéma vertical - le dispositif de chauffage est connecté à une colonne montante verticale à partir de laquelle le câblage vers les radiateurs est effectué.
• Selon le schéma horizontal - le liquide de refroidissement circule dans des conduites horizontales.

Le choix du schéma de raccordement des radiateurs dépend des particularités de la maison. Par exemple, si une habitation contient plusieurs étages, la connexion est réalisée verticalement.

Sélection de l'emplacement

Lorsque vous décidez comment connecter correctement la batterie de chauffage, il est impératif de déterminer l'emplacement des appareils de chauffage. Le fait est que les radiateurs ont pour fonction non seulement de chauffer les locaux, mais également de créer un écran thermique qui empêche la pénétration du froid dans la pièce. C'est pour cette raison qu'ils sont installés sous les rebords de fenêtres.

Il s’ensuit que les appareils de chauffage doivent être installés là où les pertes de chaleur sont les plus importantes. Par conséquent, avant de décider de la méthode de connexion, il est nécessaire d’établir un diagramme avec leur emplacement.

De plus, il est important de déterminer correctement la distance d'installation, ce qui permettra un transfert de chaleur maximal des appareils. Donc, ces distances devraient être les suivantes:

Il n'est pas recommandé de violer ces réglementations.

Faites attention! Le seuil ne doit pas bloquer le chauffage, car cela réduirait considérablement l'efficacité de la production de chaleur. Cependant, dans certains cas, les radiateurs peuvent être recouverts de grils. Le plus souvent, cela se produit lorsque les appareils de chauffage ne s'adaptent pas à l'intérieur de la pièce.

L'assemblée

Connectez la batterie de chauffage doit être à la saison chaude, afin de ne pas rester en hiver sans chauffage. Par conséquent, il est nécessaire d'acheter tous les composants à l'avance pour pouvoir effectuer tous les travaux rapidement.

Faites attention! Il est possible d’acquérir des appareils de chauffage seulement après que le système de chauffage aura été établi. Cela vous permettra de choisir le bon emplacement des tuyaux de raccordement. De plus, vous devez d’abord calculer leur puissance, comment cela se fait, vous pouvez le découvrir sur notre portail.

Procédez aux travaux d'installation nécessaires après avoir terminé la salle.

L'instruction est la suivante:

• Si le remplacement d'anciens radiateurs est effectué à l'intérieur, il est tout d'abord nécessaire de démonter les éléments de l'ancienne construction.
• Ensuite, il est nécessaire de déterminer l'emplacement de la position de construction et de faire les marques correspondantes sur le mur. Dans ce cas, vous devez utiliser le niveau de construction, de sorte que la structure a été installée exactement.
• Ensuite, vous devez fixer vos propres supports avec des goujons.
• Après cela, l'appareil doit être installé sur les supports conformément aux instructions qui sont généralement fournies avec les radiateurs.

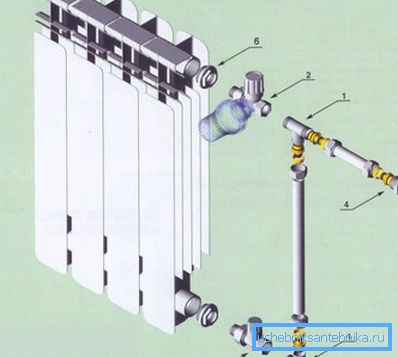

• Après l'installation des périphériques, il est nécessaire de les connecter au pipeline. Cette opération dépend du type de tuyau. Par exemple, si le pipeline est mis en œuvre avec des tuyaux en plastique, les radiateurs sont connectés à l'aide d'un élément de fixation spécial - "American".

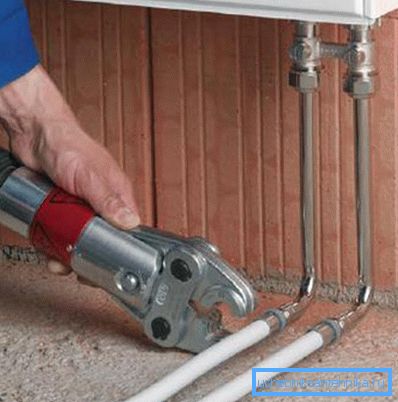

A ce stade, des vannes à bille sont installées, ainsi que des grues Mayevsky. Il convient de noter que lors de l'utilisation d'une batterie de chauffage avec une connexion inférieure, il n'est pas nécessaire d'effectuer une dérivation et d'installer des vannes de régulation. Ce dernier est généralement utilisé dans les systèmes à deux tuyaux avec joints diagonaux et latéraux.

Lors du montage des vannes, il faut veiller à assurer un accès facile à celle-ci, même si les radiateurs eux-mêmes sont fermés.

• À la fin des travaux, vous pouvez remplir le système avec un liquide de refroidissement et effectuer des tests de pression.

Faites attention! Lors de la conception et de l'installation du chauffage, vous devez vous conformer aux exigences du SNiP 3.05.01-85.

Ici, en fait, toutes les fonctionnalités principales pour connecter des batteries de chauffage.

Conclusion

En soi, la connexion des radiateurs n'est pas une grosse affaire. Cependant, pour que le système soit efficace, il est d’abord nécessaire d’en établir correctement le schéma. Pour cela, vous devez prendre en compte un certain nombre de facteurs. Par conséquent, la préparation du projet doit être effectuée avec beaucoup de soin.

Dans la vidéo de cet article, vous pouvez obtenir des informations supplémentaires sur ce sujet.
