Comment construire une cheminée pour une chaudière à gaz:

La chaudière est l’un des éléments essentiels de tout système de chauffage dans une maison privée. Cet appareil, quel que soit le carburant utilisé, doit être installé conformément à certaines exigences, ce qui garantit l’exactitude et la sécurité de son fonctionnement.

Réfléchissez à l’équipement de la cheminée pour une chaudière à gaz, car les instructions d’installation comportent des difficultés et des nuances.

Caractéristiques de conception

Avant d'installer des cheminées pour les chaudières à gaz, vous devez sélectionner, acheter et installer l'appareil lui-même. Les dimensions géométriques et les autres caractéristiques de la cheminée dépendent des caractéristiques techniques de l'appareil de chauffage (voir également l'article Tuyaux et raccords en polyéthylène réticulé: caractéristiques techniques et caractéristiques de montage).

Prenez en compte les principales nuances à prendre en compte lors de la conception:

1. Les dessins ronds les plus courants. Cependant, personne n'interdit l'utilisation de cheminées pour les chaudières de section carrée. La principale exigence - le volume interne de la cheminée doit être supérieur à celui de la chambre de combustion de la chaudière.

Si vous décidez de rester sur un tuyau rond, pour déterminer son volume interne, vous devez connaître le diamètre interne du produit. Si cela n’est pas indiqué sur le marquage, il est nécessaire de soustraire l’épaisseur des parois du tuyau du diamètre extérieur.

Ensuite, les valeurs obtenues sont substituées dans la formule:

S =? * d_interne * L

Où d_interne - diamètre interne du tuyau utilisé;

L est la longueur de la cheminée.

Faites attention! Le tuyau de la chaudière à gaz de cheminée doit être plus large que sa sortie. Sinon, il pourrait être difficile d'amarrer la chaudière et le système d'échappement.

1. La hauteur de la cheminée dépend de la distance qui le sépare de l’arête du toit.

Ici, il y a la relation suivante:

• distance jusqu'à 1,5 mètre - la coupe supérieure du tuyau doit avoir au moins 50 cm de plus;
• distance de 1,5 à 3 mètres - la coupe supérieure peut affleurer l'arête ou plus haut;
• une distance de plus de 3 mètres - dans ce cas, il est nécessaire de tracer une ligne qui sera 10 degrés au-dessous de la ligne horizontale passant par le point le plus élevé du toit (la section de la cheminée ne doit pas être plus basse que celle-ci).

Si, après avoir calculé le volume interne du tuyau, il s'avère que son diamètre n'est pas suffisant, vous ne devez pas prendre beaucoup de détails, car son prix sera beaucoup plus élevé. Il est préférable d’augmenter légèrement la longueur de la structure.

Installation indépendante de la cheminée

Choisir une option d'hébergement

Les cheminées pour les chaudières à gaz ne sont pas des systèmes trop complexes, mais lorsque vous les installez vous-même, vous devez prendre en compte de nombreuses nuances. Sinon, la chaudière ne fonctionnera pas correctement, ce qui peut entraîner sa panne et, dans certains cas, l’accumulation de gaz d'échappement dans la pièce et l'empoisonnement des personnes.

Avant de procéder à la construction ou à l’installation, vous devez choisir un endroit où le tuyau sera disposé.

Il y a deux options principales:

• à l'intérieur de la maison;
• à l'extérieur du bâtiment.

Les deux premières options ont leurs avantages et leurs inconvénients.

Considérez les caractéristiques de l'installation à l'intérieur:

• si la cheminée d’une chaudière à combustible solide traverse des pièces chauffées, elle n’aura pas besoin d’être chauffée davantage;
• il y a danger de laisser passer les gaz d'échappement et leur inflammation;
• Les éléments de cheminée sont plus difficiles à installer et à réparer en cas de panne.

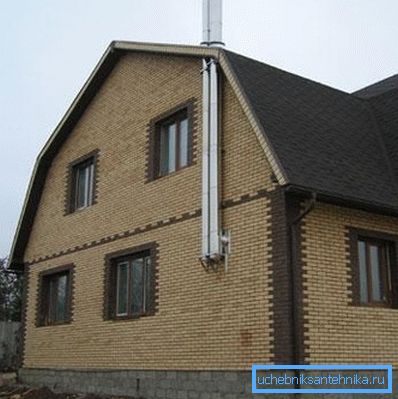

Si vous décidez d'installer le système d'échappement à l'extérieur de la maison, il y a aussi des avantages et des inconvénients:

• une telle cheminée est complètement sûre pendant le fonctionnement;
• sa conception est moins compliquée à installer;
• le tuyau est facilement réparable en cas de rupture ou de dépressurisation;
• Lors du choix de cette option, vous devez décider à l'avance de ce qu'il faut isoler de la cheminée de la chaudière, car son gel pendant l'hiver ne devrait en aucun cas être autorisé.

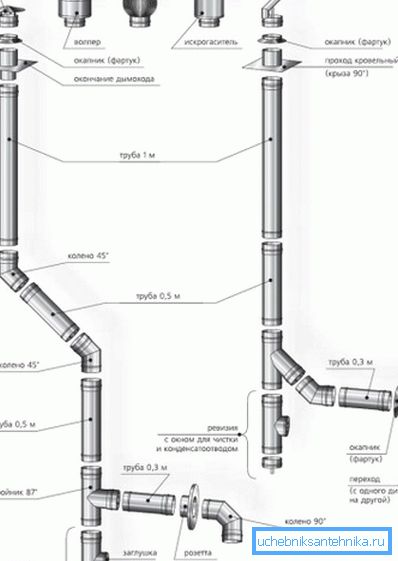

Composants de la cheminée

Tuyau d'évacuation des produits de combustion de la chaudière, fonctionnant au gaz naturel, comprenant les éléments obligatoires suivants:

• un adaptateur reliant la sortie de la chaudière à un tuyau d'évacuation;
• té avec une révision, équipée d'un raccord, qui est nécessaire pour éliminer l'humidité condensée;
• attaches - pinces et supports;
• robinets (si nécessaire) - ils doivent être installés à une distance d'au moins 2 mètres de l'élément chauffant, sinon une réduction de poussée est possible;
• tuyaux de transition;
• des tuyaux;
• pointe conique.

Faites attention! Le tuyau de la chaudière à gaz doit avoir une extrémité conique. Il est interdit d'installer des déflecteurs et des bouchons conventionnels. Dans les cas extrêmes, la coupe peut être laissée complètement non protégée.

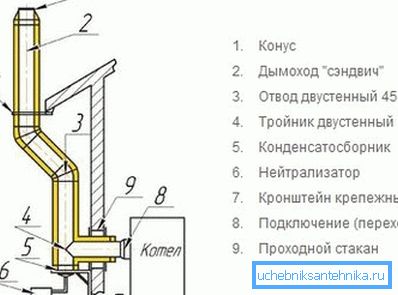

Installation de cheminée externe

La procédure d'installation du système d'échappement des gaz d'échappement situé à l'extérieur de la maison est la suivante:

1. Un adaptateur est mis sur le tuyau de la chaudière à gaz, qui passera à travers le mur. Il doit être parfaitement ajusté à la maçonnerie. Avant de percer plusieurs fois, vérifiez soigneusement toutes les dimensions et appliquez les marques.
2. À travers le mur de la cheminée est affichée à l'extérieur. Tous les éléments en contact avec la brique (béton) doivent être soigneusement isolés.
3. À l'extérieur, la révision est fixée au segment sortant avec un talon.
4. Tuyau monté de la hauteur désirée. Pour ce faire, utilisez le nombre requis de liens pré-achetés. La structure entière est fixée au mur de la maison avec des attaches avec des crochets. La distance entre les fixations adjacentes ne doit pas être inférieure à 2 mètres.
5. Dès que la cheminée atteint la hauteur souhaitée, une pointe en forme de cône est placée sur le dernier élément.
6. Tous les joints doivent être encore resserrés avec des colliers de serrage ou un fil d'acier.
7. Il est conseillé de peindre le tuyau avec une peinture qui le protégera de la corrosion et lui donnera un aspect plus attrayant.

Pour l’installation du pipeline, il est souhaitable d’utiliser des tubes multicouches spéciaux ne nécessitant pas d’isolation supplémentaire. Sinon, vous devriez prendre soin de l'isolation vous-même.

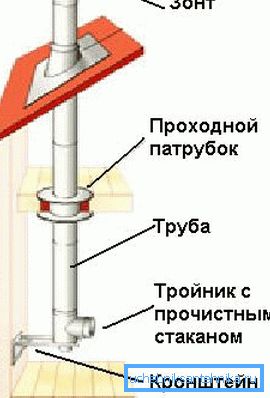

Installation de cheminée interne

Contrairement à la construction précédente, ici, avant de commencer les travaux, il est nécessaire de réaliser certaines activités préparatoires:

• marquer les terrasses et le toit aux endroits où passera la future cheminée;
• percer des trous aux bons endroits (toutes les dimensions doivent être soigneusement vérifiées afin que les tuyaux de l'adaptateur soient insérés aussi étroitement que possible).

Le processus d'installation lui-même est le suivant:

1. Nous fixons à la sortie de la chaudière un adaptateur spécial.
2. Une révision avec un couvercle y est attachée, ce qui est nécessaire pour le nettoyage de la cheminée, puis le support principal avec une feuille de métal est installé, ce qui servira de base à toute la structure.
3. Nous montons le tuyau à l’aide de composants directs et d’autres adaptateurs nécessaires (coudes).
4. Aux endroits où les tuyaux se chevauchent, il est nécessaire d’utiliser des tuyaux spéciaux.
5. Les points d’entrée et de sortie des tuyaux du plafond doivent être protégés par des tôles métalliques, dont le diamètre doit être légèrement supérieur au diamètre de la cheminée.
6. Tous les joints doivent en outre être renforcés avec des boulons ou boulonnés avec du fil d'acier.
7. La structure est fixée au mur à l'aide de supports.

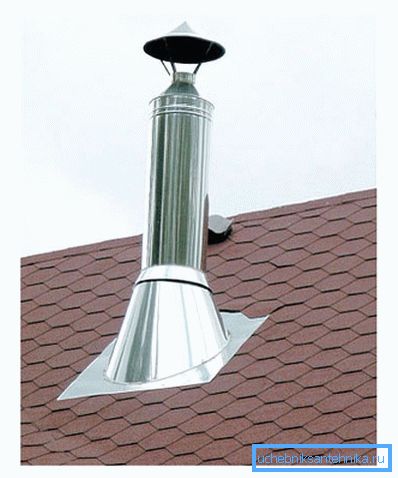

8. La coupe supérieure du tuyau doit être protégée par une buse conique spéciale qui empêche les précipitations et le vent de pénétrer à l'intérieur du tuyau.

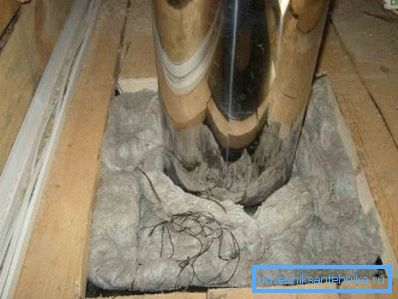

Mesures d'isolation de cheminée

Les endroits où le système d'échappement est en contact avec des matériaux pouvant s'enflammer facilement doivent être soigneusement isolés. Pour ce faire, le tuyau utilisé doit être soigneusement recouvert de tous les côtés d'un tapis de basalte, d'une feuille de métal isolée et d'un mélange réfractaire. Les sols peuvent également être protégés avec de la laine minérale.

N'oubliez pas de vérifier l'étanchéité des coutures. Pour ce faire, vous pouvez préparer une solution de savon et l'appliquer sur les articulations. L’apparition de bulles indiquera la présence de trous à sceller.

Conclusion

Une cheminée pour une chaudière à gaz dans une maison privée est un détail très important. Cela dépend non seulement de l'exactitude et de l'efficacité du système de chauffage, mais également de la sécurité des occupants de la maison (voir également l'article Embrayages pour tuyaux en polyéthylène: 6 types principaux).

Vous trouverez plus de détails sur l’installation de divers systèmes de ventilation et d’échappement dans la vidéo présentée dans cet article.
