Comment déterminer la puissance requise des radiateurs - un

Avant d'acheter un radiateur de chauffage, vous devez connaître la puissance thermique requise pour cet appareil. En réalité, sur la base de ces données, la sélection du nombre de sections est effectuée. Ignorer la phase de calcul peut éventuellement entraîner une violation du microclimat dans la pièce. Il est donc utile de vous familiariser avec la méthode de calcul.

À propos du calcul du système de chauffage

À ce stade, il est nécessaire de s’assurer que la capacité de chauffage du radiateur de chauffage fournit une température constante dans la pièce pendant la période la plus froide de la saison de chauffage. La détermination de la puissance du radiateur de chauffage est nécessaire pour déterminer le nombre de segments requis (voir également l'article Comment connecter des radiateurs dans un système central ou autonome).

Faites attention! Pour pouvoir régler en douceur le fonctionnement de la batterie de chauffage, l'installation d'un thermostat ne sera pas redondante.

L'ensemble du processus se déroule en plusieurs étapes:

• les pertes de chaleur à travers les structures environnantes sont calculées;
• d'après la documentation technique, le transfert de chaleur d'un segment du radiateur sélectionné est découvert;
• calculer le nombre requis de segments de batterie.

Calcul de la perte de chaleur

C’est la première chose à faire pour déterminer la puissance d’un radiateur de chauffage.

La chaleur est consommée par:

• murs extérieurs et intérieurs (si la pièce est bordée par une pièce non chauffée);
• étage;
• plafond;
• fenêtres et portes.

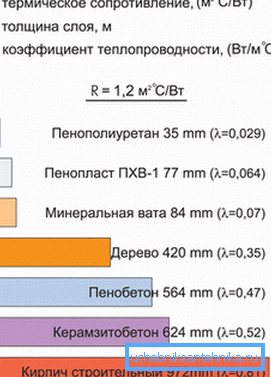

Le calcul des pertes est effectué en tenant compte du type et de l'épaisseur du matériau, la formule est utilisée

dans cette formule

• Q - perte de chaleur;
• S - zone de la pièce, m²;
• ?t est la différence de température à l'intérieur et à l'extérieur de la pièce ,? С;
• ? - valeur de référence - coefficient de conductivité thermique, W / m •? С;
• v - épaisseur de l'enveloppe du bâtiment, m.

Du point de vue de la perte de chaleur, les étages supérieurs sont dans une position désavantageuse, car un grenier non chauffé est situé au-dessus d'eux et le vent extérieur est plus fort. Donc, pour eux, la perte de chaleur qui en résulte peut être augmentée d'environ 10%.

Faites attention! Lors du calcul, vous ne devez pas oublier la ventilation, car le renouvellement de l'air en hiver ne s'arrête pas. À cette fin, un facteur multiplicateur 1.1 - 1.4 est introduit. Une plus grande importance est prise pour une ventilation intensive du logement.

Calcul du radiateur

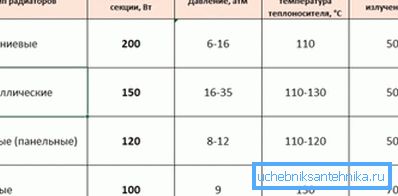

Ayant en main des données sur la perte de chaleur, vous pouvez procéder à la sélection de la batterie. Dans ce cas, il est nécessaire de prendre en compte l'efficacité du dispositif, par exemple, la puissance des radiateurs en acier pour le chauffage est inférieure à celle des homologues bimétalliques.

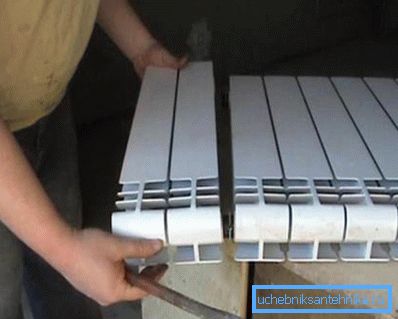

Le nombre requis de segments est défini comme le rapport entre la perte de chaleur et le transfert de chaleur d'un segment. Mais la section de sortie de chaleur - la valeur du passeport, le fabricant doit l'indiquer pour chaque modèle de radiateur. La formule utilisée est:

dans cette formule:

• n est le nombre total de sections de batterie, pcs;
• Q - perte de chaleur, W;
• N - puissance d'une section, W.

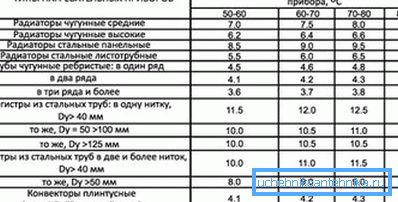

Il convient de noter que les données de passeport relatives à la puissance du premier segment sont fournies pour une certaine différence de température (généralement 90/70). Mais très souvent, la température du liquide de refroidissement est différente et le transfert de chaleur de la batterie de chauffage varie. Par exemple, la puissance des radiateurs en fonte lorsque la différence de température passe de 80 à 100 à 50 à 60 diminue d'environ 15 à 20%.

Pour calculer la puissance du segment avec une tête de température arbitraire, utilisez la formule

dans cette formule

• k - transfert de chaleur, valeur du passeport, W / m²•? Avec;

• A - zone de coupe, m²;
• ?T - pression de température ,? С Calculé par la formule

T_sous et t_arr - la température du liquide de refroidissement, respectivement, à l’entrée et à la sortie de la batterie ,? With;

T_chambre - température ambiante ,? C.

Méthode simplifiée

Si tout le travail à la maison est fait à la main, les gens se contentent souvent d'une sélection approximative au lieu d'un calcul détaillé. Il convient de noter que dans ce cas, le résultat, bien que peu précis, sera déterminant pour la sélection du radiateur.

Il existe plusieurs façons d’approcher le calcul:

• avec des paramètres standard (hauteur de plafond dans la pièce jusqu'à 3 m, température du liquide de refroidissement 85-90? С, 1 fenêtre et 1 porte dans la pièce), la dépendance 100 W / 1 m peut être utilisée² carré. Pour une salle de, par exemple, 20 m² besoin d'une batterie capable de fournir une puissance calorifique de 2 kW;

Faites attention! Pour les chambres d'angle, ainsi que pour les appartements des étages supérieurs, un facteur multiplicateur de 1,2 est introduit. Le prix des piles n'est pas si élevé, il est donc préférable de se tromper.

• le calcul peut être effectué en tenant compte de la cylindrée de la pièce. Dans ce cas, il est basé sur la proportion que 200 W de puissance thermique sont capables de chauffer 5 m.³ espace de la pièce.

Faites attention! La pratique montre que, dans ce cas, le résultat est surestimé d’environ 10%.

Les résultats pour les deux méthodes devraient être approximativement les mêmes. Il est plus pratique de les comparer avec un exemple spécifique. Supposons que vous deviez vous procurer un radiateur pour une pièce de 5 x 5 x 3 m, il comporte une fenêtre à double vitrage, une porte intérieure, l'appartement étant situé au rez-de-chaussée.

La première méthode de calcul simplifiée implique la séquence d'actions suivante:

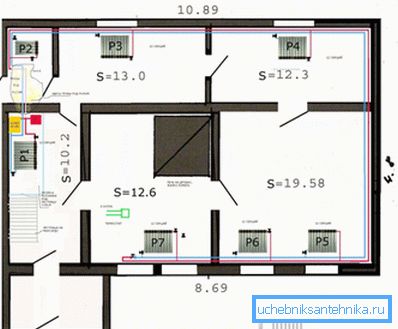

• déterminé par la superficie de la pièce, 5x5 = 25m²;
• compte tenu de la proportion de 100 W / 1 m², détermine la puissance de l'appareil, dans notre cas 2,5 kW;
• la puissance d'une section d'un radiateur spécifique est écrite à partir des caractéristiques du passeport. Par exemple, choisissez le modèle en aluminium A350, 1 segment pouvant fournir 138 watts d’énergie thermique;
• compté le nombre de segments, 2500/138 = 18,12 à 19 pièces.

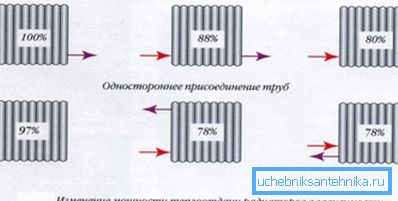

Faites attention! La méthode de connexion joue également un rôle important dans l'uniformité de son échauffement et donc dans le transfert de chaleur.

En travaillant sur la 2ème méthode, l'instruction ressemblera à ceci:

• compte tenu de la proportion de 200 W / 5 m³ Déterminez combien d’air chauffera 1 section de la batterie sélectionnée. Dans notre cas, 1 section chauffera 3,45 m³;
• déterminer le volume de la pièce 5 • 5 • 3 = 75 m³;
• compte le nombre de sections 75 / 3,45? 22 sections.

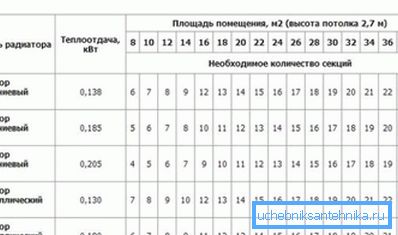

L'erreur dans le calcul par la 2ème méthode simplifiée était de 13,6%, ce qui n'est pas si grave pour un calcul approximatif. Les résultats obtenus correspondent approximativement aux recommandations du fabricant (indiquées dans le tableau).

Résumant

Pour maintenir un microclimat intérieur normal, il est nécessaire de parvenir à un équilibre entre l'apport de chaleur et la perte de chaleur. Cette condition ne peut être remplie que par un calcul correct du système de chauffage en général et des radiateurs de chauffage en particulier. Les méthodes de calcul proposées dans l'article peuvent très bien servir à choisir le nombre de sections d'une batterie de chauffage dans un appartement ou une maison privée (découvrez ici comment réparer un radiateur de chauffage de manière improvisée).

La vidéo est une brève instruction sur le calcul de la batterie de chauffage.
