Comment fabriquer soi-même une chaudière à combustible

Si vous voulez savoir comment faire vous-même des chaudières à combustible solide, vous êtes allé à la bonne adresse et, même si nous ne prendrons pas en compte toutes les options possibles, vous en comprendrez l'essentiel. Bien entendu, nous ne pouvons pas vous garantir un rendement exceptionnellement élevé, mais avec un réglage approprié des registres d’alimentation en oxygène et un réglage de la poussée, vous pouvez certainement obtenir 65% du circuit de chauffage.

Les matériaux, les assemblages et l’assemblage de cet appareil vous seront présentés étape par étape et vous pourrez en outre visionner un clip vidéo thématique.

Chaudière à combustible solide

Note Cet équipement a beaucoup en commun avec le foyer familier pour la plupart des lecteurs, mais en même temps, les différences, sur le principe desquelles il dégage de la chaleur, en font un appareil complètement différent.

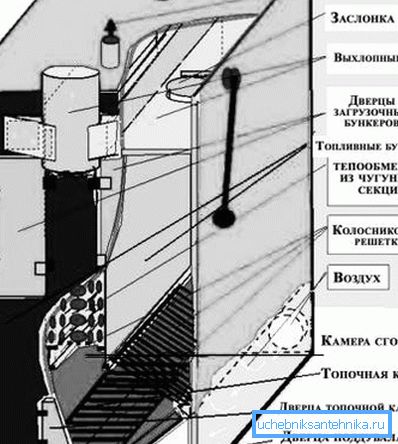

Les principaux composants de la structure

• La liste des principaux éléments comprend la chambre à carburant, où le combustible solide brûle.. Cette chambre est nécessairement équipée d'une grille par laquelle l'oxygène nécessaire au processus de combustion est fourni.
• Nous avons également besoin d'un échangeur de chaleur tubulaire ou d'un autre réservoir d'eau en acier résistant à la chaleur ou en fonte. - Cet élément s'appelle souvent la veste d'eau.
• Un système de papillon des gaz est nécessaire pour régler le débit d'air frais et fermer les canaux de traction après atténuation. - dans un four conventionnel, ces fonctions sont assurées par la porte du souffleur et la porte (vue).
• Eh bien, et bien sûr, la cheminée, qui est nécessaire pour éliminer les produits de combustion (fumée) et créer une poussée dans le compartiment à carburant.
• Tous ces nœuds consistent dans le boîtier en acier.

Note Afin de garantir un chauffage uniforme de la pièce, même pendant l'atténuation du combustible, les instructions recommandent l'installation d'un accumulateur de chaleur au-dessus de la chaudière. C'est une capacité nominale en acier, où la chaleur est concentrée pendant l'activité de l'unité.

De plus, un réservoir en acier inoxydable pour eau chaude est installé au-dessus de l'accumulateur de chaleur. Ce nœud n'est pas obligatoire, mais vous fournissez ainsi un deuxième circuit, c'est-à-dire que la chaudière est à double circuit.

Matériaux et outils

• Pour assembler de nos propres mains une chaudière de chauffage sur un combustible solide, nous aurons besoin de certains outils et, bien sûr, de matériaux, parmi lesquels on peut tout d'abord appeler une tôle d'acier d'une épaisseur minimale de 5 mm.
• Nous avons également besoin d'un coin en métal, de tuyaux d'acier à l'eau (de préférence sans soudure) et d'une grille en fer.
• La chambre de combustion et le cendrier auront besoin de portes, ainsi que de volets de fournaise à gaz, de tôle d'acier inoxydable pour accumulateur de chaleur et d'un réservoir d'eau chaude, de sable de rivière (tamisé).

• Bien sûr, vous ne pouvez pas utiliser d’outils comme les outils à gaz, et de préférence le soudage électrique, qui peuvent être connectés à la maison.
• Au niveau de la meuleuse, c’est-à-dire des meuleuses à disques pour couper le métal.
• En outre, vous aurez besoin d'une perceuse électrique avec un jeu complet de perceuses, de pinces, de niveau de construction, d'un coin de mesure en acier et d'un mètre métrique avec une règle.

L'assemblée

L'endroit le plus chargé est techniquement représenté par la chambre de combustion, où la température de l'air lors de la combustion du charbon peut atteindre 1000 ° C. Mais c'est la base de toute la structure.

Par conséquent, si vous ne trouvez nulle part une feuille d’acier résistant à la chaleur, il est préférable de doubler cette chambre. En d’autres termes, vous créez les couches inférieure, supérieure, arrière et latérale en assemblant le cube, puis en le recouvrant d’un autre calque, en essayant d’ajuster le plus fidèlement possible toutes les dimensions.

Pour la commodité d'un tel travail, il est préférable d'utiliser un établi en métal ou simplement une table sur laquelle vous pouvez couper et cuire des feuilles de métal.

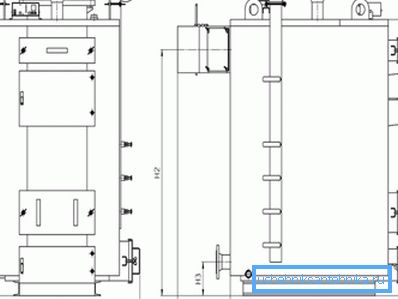

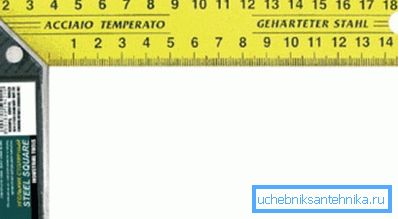

Si vous regardez attentivement le dessin, vous y verrez les désignations des paramètres, qui sont données en millimètres. Vous les transférez sur une tôle d'acier avec un angle de mesure et une règle en acier.

Lorsque vous coupez le métal, n'oubliez pas que le disque coupé peut avoir une épaisseur comprise entre 1,0 et 1,8 mm (selon la marque). Par conséquent, pour conserver des dimensions exactes, ne coupez pas le long de la ligne, mais à proximité, de sorte qu'après la coupe, il n'était pas visible.

Il est préférable de commander l’assemblage de l’échangeur de chaleur, en particulier du système de tubes interconnectés, à des professionnels, afin qu’aucun cas de force majeure ne se présente ultérieurement sous la forme de fuites. Vous pouvez également commander un réservoir en acier inoxydable auprès d'eux pour l'accumulation de chaleur et l'eau chaude sanitaire.

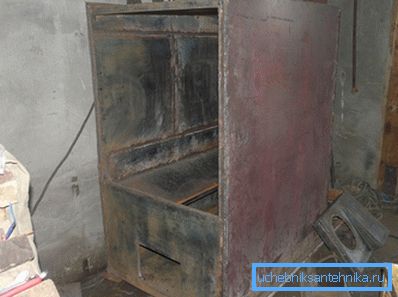

Comme vous le comprenez, une telle structure aura une masse suffisamment importante pour que les chaudières à combustibles solides de votre propre main soient mieux collectées sur le lieu de leur installation, de sorte à ne pas nécessiter de transport. Sous la base de l'unité, il faut couler la fondation en béton (s'il n'y en a pas) ou la fabriquer en briques en argile réfractaire.

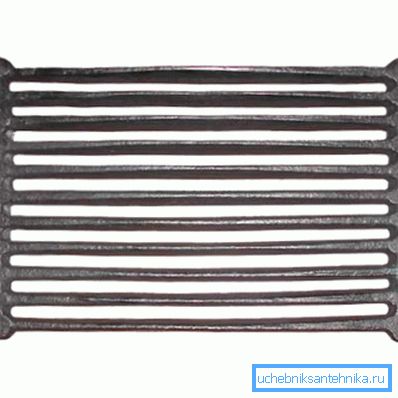

La grille est posée sur les guides, puis l'échangeur de chaleur est monté. Les nervures sont soudées à la chambre à carburant. Après cela, il ne reste plus qu'à recouvrir la structure de tôles (murs et dessus), et entre les murs, nous versons le sable artificiel qui retiendra et accumulera la chaleur.

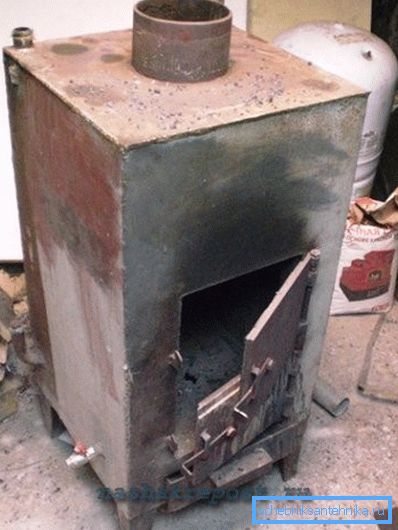

Conclusion

Bien que vous n'ayez pas une efficacité telle qu'une chaudière assemblée en usine, son prix sera de plusieurs ordres de grandeur inférieur, même lorsque certains nœuds sont fabriqués par des artisans tiers. Ne vous inquiétez pas - lors du montage d'une telle unité, il n'y a pas de difficultés insurmontables - succès pour vous!
