Comment faire du chauffage: 4 étapes d'auto-conception

Le système de chauffage est l’un des réseaux d’ingénierie les plus difficiles d’une maison résidentielle et d’un appartement en ville. Le matériel et les services nécessaires à son installation sont très coûteux. Mais si vous savez faire du chauffage de vos propres mains, vous pouvez économiser beaucoup en effectuant vous-même l'essentiel du travail.

Les instructions ci-dessous vous fourniront une aide précieuse.

Étape 1. Sélection des composants

Comment faire du chauffage? Le moyen le plus simple est de faire appel aux services d'équipes de construction spéciales possédant à la fois une vaste expérience, des équipements spéciaux et des compétences pour le faire. Mais cette méthode a un gros inconvénient - le prix. Les services des travailleurs embauchés sont assez coûteux et tout le monde n'est pas disposé à se séparer d'une telle somme d'argent.

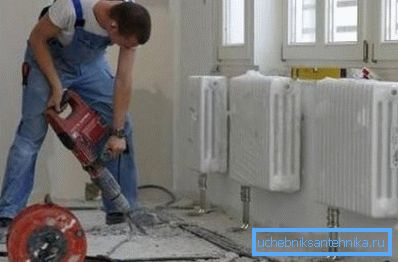

La deuxième option est le chauffage fait maison. Malgré le fait que les réseaux d'ingénierie climatique soient parmi les plus difficiles à concevoir, toutes les étapes du travail peuvent être effectuées par vous-même ou avec l'aide d'un partenaire. Dans ce cas, vous ne paierez pas le travail des travailleurs embauchés.

Malheureusement, il ne sera pas possible d’équiper complètement le chauffage du logement, car avant de réaliser vous-même le système de chauffage, vous devez acheter le matériel, les matériaux et les outils nécessaires.

Astuce! Afin de ne pas dépenser de l'argent pour l'achat d'outils électriques coûteux (fer à souder, meuleuse, appareil de sertissage, etc.), dont il est d'ailleurs peu probable que vous ayez besoin à l'avenir, il est recommandé de les louer. Ce service est fourni dans la plupart des grandes quincailleries.

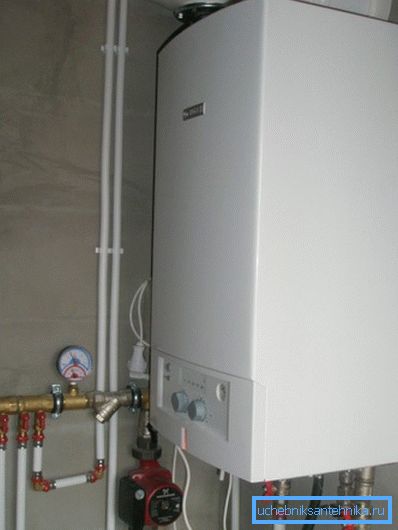

Chaudière de chauffage

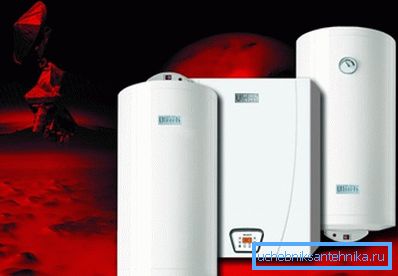

Le système de chauffage artisanal et le réseau climatique des constructeurs de plombiers ne peuvent se passer de l'élément principal - la chaudière qui chauffe le chauffage, qui traverse ensuite les tuyaux et les radiateurs installés dans les locaux.

Quelle que soit la variété, toute unité de chauffage est composée de deux parties principales:

• chambres de combustion dans lesquelles tel ou tel combustible est brûlé, produisant une certaine quantité d'énergie thermique;
• échangeur de chaleur à travers lequel le liquide de refroidissement circule, recevant de l'énergie thermique à travers les parois.

Astuce! Il existe des chaudières à une et deux chambres. La seconde, en plus de chauffer la maison, chauffe l'eau, qui est ensuite utilisée pour les besoins domestiques.

Les appareils de chauffage existants sont décrits plus en détail dans le tableau.

Astuce! Bien qu’il soit trop coûteux d’utiliser des chaudières électriques, elles sont souvent installées en tant que circuit supplémentaire ou de secours. Par exemple, en chauffant la pièce pendant la journée à l'aide d'une chaudière à combustible solide, vous pouvez utiliser l'électricité pour maintenir une température confortable la nuit.

Quant aux résidents des appartements urbains, ils doivent se contenter du chauffage, où le liquide de refroidissement est fourni de manière centralisée. Et sa qualité laisse souvent à désirer.

Pour économiser de l’argent et ne payer que la quantité d’énergie thermique fournie, il est recommandé d’installer des répartiteurs de coûts de chauffage dans le logement. Ils vous diront exactement combien de chaleur vous avez consommée et combien d'argent vous avez besoin de payer.

Les pipes

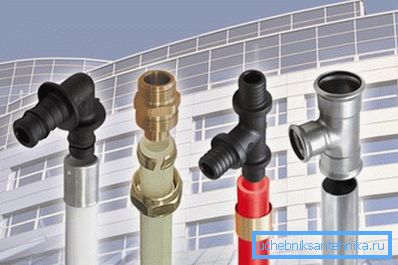

Pour acheminer le liquide de refroidissement vers les radiateurs qui chauffent les objets et l'air dans la pièce, vous avez besoin de tuyaux. Il y en a un très grand nombre.

Les types suivants sont les plus courants:

• l'acier;
• le cuivre;
• acier inoxydable;
• le polypropylène;
• du polyéthylène cousu;
• métal en plastique.

Faites attention! Presque tous les systèmes de chauffage maison sont faits de tuyaux en plastique. Ils sont plus faciles à transporter, à assembler et à connecter les uns aux autres. Il suffit de choisir le bon matériau en fonction du projet du réseau climat.

Lors du choix et de l'achat de tuyaux, il est nécessaire de prendre en compte:

• puissance des équipements de chauffage installés dans votre maison;
• la méthode de pose des canalisations principales et d’alimentation (peut être ouverte et dissimulée - sous la chape ou dans les murs);
• la méthode d'organisation du courant de liquide de refroidissement dans le système (distinguer les pompes à circulation naturelle - sous l'action de la gravité et forcée -);
• la température à laquelle le liquide de refroidissement se réchauffe (la plupart des polymères ne peuvent pas supporter plus de 95 degrés Celsius; dans ce cas, il est nécessaire de monter l'acier);
• schéma de pose de tuyaux.

Le dernier point est très important. Avant de chauffer, il est impératif de choisir le circuit de transfert de chaleur à utiliser.

Il y en a trois:

1. Tuyau simple. Un tuyau est utilisé. Il est posé en anneau sur toutes les pièces, puis des radiateurs y sont fixés en série ou en parallèle. Le principal avantage de cette solution est la rentabilité (après tout, un minimum de pièces et d’accessoires sera nécessaire).

Pour ce qui est des inconvénients, ils sont beaucoup plus nombreux ici:

• l'incapacité de réguler avec précision le volume de liquide de refroidissement et la température dans chaque batterie - si vous installez une valve thermique sur la buse, cela limitera le débit d'eau non seulement dans un radiateur, mais également dans tous les éléments montés plus loin;
• répartition inégale de la chaleur - les batteries installées plus près de la chaudière sont meilleures que les plus éloignées;
• impossibilité de réparation - en cas de rupture ou de fuite de l'une des batteries, celle-ci ne peut être coupée du circuit commun, remplacée ou réparée sans arrêter le fonctionnement de l'ensemble du système.

Les contournements aident à compenser partiellement les lacunes. Ce sont des sections de tuyaux de plus petit diamètre reliant les tuyaux d’entrée et de sortie des radiateurs. En les utilisant, vous pouvez installer une vanne à l'entrée et déconnecter la batterie du système. La consommation de matériaux dans le même temps augmentera de manière insignifiante.

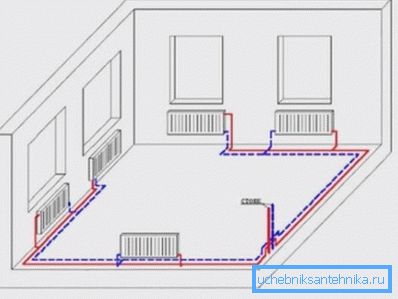

1. Double tube. Dans ce schéma, il y a deux tuyaux: un liquide de refroidissement est fourni aux batteries, l'autre retourne à la chaudière. Moyen plus efficace et coûteux d’organiser le chauffage.

Les avantages de l’utilisation du schéma à deux conduites sont évidents:

• À l'aide de vannes manuelles ou automatiques, vous pouvez régler la température de chaque radiateur pour obtenir le microclimat le plus confortable.
• L'énergie thermique transférée par le liquide de refroidissement est répartie uniformément.
• En cas de fuite de la batterie, vous pouvez fermer la vanne d’arrêt et démonter l’élément endommagé pour réparation ou remplacement.

Le système à deux tuyaux vous permet d'organiser plusieurs circuits de chauffage: pour le premier et le deuxième étage, pour les radiateurs et le chauffage par le sol, pour les salons et les chambres à coucher, etc. Dans ce cas, un distributeur hydraulique pour le chauffage est utilisé - un tuyau avec des buses plus petites qui contrôlent le débit d'eau.

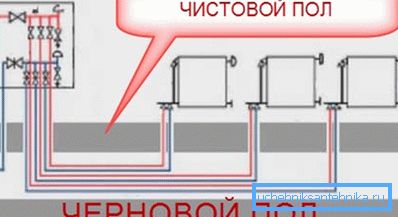

1. Ray. Le système le plus flexible et polyvalent. Dans ce cas, le liquide de refroidissement pénètre dans l'armoire de distribution où sont installés les capteurs. Avec ce dernier en utilisant une paire de tuyaux (alimentation et retour), connectez toutes les batteries de la maison.

En utilisant le système de radiation, il est possible de réguler le microclimat dans la maison à partir d’un seul point et de n’importe quelle manière d’organiser l’écoulement du liquide de refroidissement.

Cependant, ce système de chauffage présente plusieurs caractéristiques qui empêchent sa large distribution:

• l'installation nécessite un grand nombre de tuyaux, car pour chaque radiateur, vous devez acheminer une paire de tuyaux vers le collecteur;
• seule une pose cachée des routes est possible, car il est peu probable qu'il soit possible de rendre esthétiques de grands panaches de conduites;
• dans un système à poutres, un flux efficace du caloporteur ne peut être organisé qu'à l'aide de pompes.

Après avoir traité la disposition du joint, vous pouvez procéder à la sélection des batteries.

Radiateurs

Comme dans le cas des tuyaux, les radiateurs se distinguent les uns des autres, principalement par le matériau de fabrication.

Dans la construction, utilisez de telles batteries:

1. Fonte de fer. Différence de poids et de durabilité. Les inconvénients incluent la fragilité et l'apparence peu attrayante. Ils se caractérisent par une grande inertie thermique et sont donc mal adaptés à l’installation de réseaux de chauffage autonomes à cycle fermé de circulation du liquide de refroidissement.

D'autre part, les batteries en fonte sont souvent installées dans des appartements raccordés au chauffage central, où la qualité du caloporteur (à la fois sa composition physique et chimique) laisse beaucoup à désirer. Il est seulement nécessaire de protéger les batteries contre les coups de bélier en installant des vannes d'arrêt sur les buses.

1. Acier. Une des options les moins chères et les plus efficaces pour votre propre réseau de chauffage. Les piles sont peu coûteuses, faciles à installer et jolies.

Le seul inconvénient est une forte susceptibilité à la corrosion. Le liquide de refroidissement ne peut pas être évacué du système pendant une longue période (par exemple en été), sinon la rouille rendra rapidement les éléments en acier inutilisables.

1. En aluminium. Ils se distinguent par la puissance la plus élevée du marché et ont une excellente apparence. Compte tenu du coefficient de transfert de chaleur élevé, vous pouvez utiliser un minimum de sections de radiateur pour chauffer efficacement la pièce.

Les piles en aluminium tolèrent très mal l'exposition aux éléments agressifs dissous dans l'eau. Le moindre écart dans la composition chimique du liquide de refroidissement peut causer des dommages.

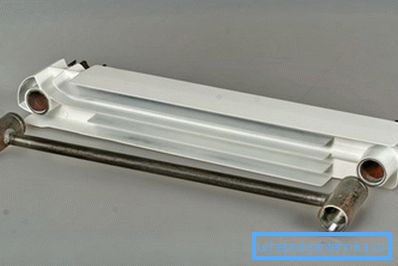

1. Bimétallique. Ces batteries ont les propriétés de consommation les plus élevées, ce qui se reflète dans le prix. Ils présentent tous les avantages des radiateurs en aluminium, mais ne présentent aucun inconvénient.

Le liquide de refroidissement qu’ils contiennent circule dans le cadre en acier et n’entre pas en contact avec l’échangeur de chaleur en aluminium. En conséquence, nous avons plus de puissance et pas moins de durabilité.

Si le prix ne vous fait pas peur, vous pouvez acheter en toute sécurité des appareils de chauffage à bilame. Vous ne serez pas déçu du choix.

Étape 2. Calcul de la puissance du système

Un réseau de chauffage construit par soi-même ne chauffera efficacement la maison que si la chaudière est sélectionnée et installée avec la capacité requise. Cela ne peut pas être fait "à vue", sinon la puissance de chauffage de l'appareil de chauffage peut ne pas être suffisante pour toutes les pièces de la maison ou vous devrez payer en excès pour des liquides de refroidissement brûlés de manière inefficace.

Pour déterminer la valeur souhaitée, utilisez la formule suivante:

M_à = K_n * S / 10, où:

• À_n - un facteur de correction en fonction du lieu où la maison est construite;
• S est la superficie de tous les locaux chauffés du logement.

Astuce! Il est souhaitable d’ajouter environ 20% à la valeur obtenue à la suite des calculs, en tenant compte de facteurs imprévus: une baisse de puissance due à une pression de gaz faible, des hivers trop froids, l’utilisation d’eau chaude, etc.

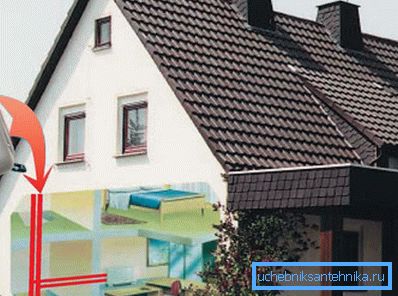

Étape 3. Calcul du volume de liquide de refroidissement

Il est également important de calculer la quantité de liquide de refroidissement nécessaire pour remplir le système.

Les calculs sont effectués comme suit:

• nous obtenons le volume des piles en multipliant le volume interne de chaque section (indiqué dans la documentation jointe aux radiateurs) par leur nombre monté dans la maison;
• nous obtenons le volume des tuyaux en multipliant la superficie de leur section interne par la longueur totale des conduites d’alimentation et de décharge dans le système;
• nous obtenons le volume total du système, en ajoutant les deux numéros précédents;
• nous trouvons la différence de température du liquide de refroidissement - à partir de la valeur maximale, nous soustrayons la température de l'eau dans le système d'arrêt;
• nous trouvons le volume du liquide de refroidissement dans un état chaud (pour cela nous avons besoin du coefficient de dilatation thermique du liquide que vous utilisez à une certaine température - pour une eau à 80 degrés, il est égal à 5,87 * 10^-4).

La valeur obtenue est importante non seulement lors de l’achat d’antigel ou de la préparation du volume souhaité d’eau adoucie. En vous concentrant sur la quantité de liquide de refroidissement, vous devez choisir un vase d'expansion (son volume doit contenir au moins 10% du fluide circulant dans le système).

Étape 4. Installation

Ainsi, après avoir acheté les matériaux et les accessoires nécessaires, nous chauffons nous-mêmes davantage. Le processus n'est pas particulièrement difficile. L'essentiel est de respecter scrupuleusement le projet d'ingénierie, élaboré par le bureau d'architecture, ou un croquis dessiné personnellement.

Pendant le travail, faites attention aux nuances suivantes:

1. Les radiateurs de chauffage doivent être placés sous les ouvertures des fenêtres de sorte que leur longueur corresponde à la largeur de la fenêtre. Cela réduit considérablement les pertes de chaleur considérables par les fenêtres (surtout si des blocs de fenêtre de mauvaise qualité y sont installés).

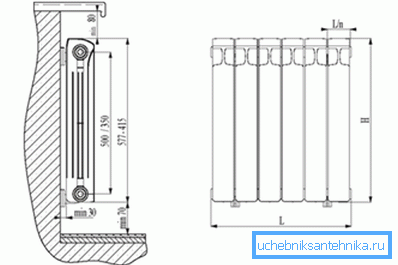

2. La distance entre le sol et le bord inférieur de la batterie et du rebord de la fenêtre vers le haut ne doit pas être inférieure à 10 cm, sinon la circulation de l'air sera perturbée et l'efficacité de la méthode de chauffage par convection diminuera.

1. Tous les radiateurs de la pièce doivent être situés au même niveau. Ainsi, le liquide de refroidissement sera distribué plus uniformément et l'apparence des éléments chauffants ne provoquera pas de dissonance à l'intérieur de la pièce.
2. Les bords de chaque section de la batterie doivent être verticaux. Le placement horizontal n'est pas autorisé.
3. Quelle que soit la disposition de la tuyauterie, vous devez installer au moins une vanne de vidange de liquide de refroidissement, utilisée dans le cas d'un remplacement complet du fluide.

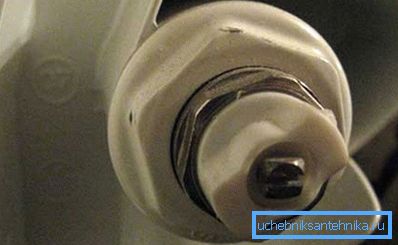

4. Pour éviter la formation de bouchons d'air, il est nécessaire de fixer la grue Mayevsky en haut de chaque batterie, du côté opposé à l'entrée. Il est également conseillé d’installer des vannes d’air dans les parties difficiles des conduites où l’aération est prévue.

À la fin du travail, il est nécessaire d'effectuer un test. Pour ce faire, le caloporteur est versé dans les tuyaux, après quoi sa pression augmente légèrement au-dessus de la norme et la chaudière est démarrée.

Le réseau climatique doit fonctionner dans ce mode pendant au moins 24 heures. Si des fuites sont détectées, elles doivent être réparées.

Conclusion

De nombreux maîtres de maison se demandent comment le faire eux-mêmes: chauffage, assainissement, ventilation, plomberie, etc. Vous avez déjà reçu la réponse à la première question. Pour le reste - voir la vidéo dans cet article.
