Comment faire vous-même chauffer au sol par infrarouge

Les solutions technologiques modernes permettent de trouver de nouvelles méthodes de chauffage des locaux résidentiels. Jusqu'à récemment, les systèmes de chauffage par chaudière centralisés ou individuels étaient considérés comme généralement accessibles. L'innovation technique et un substitut valable aux méthodes traditionnelles de chauffage des maisons ont été l'émergence de méthodes de chauffage innovantes qui utilisent le sol comme surface d'accumulation de chaleur et de rayonnement thermique. Telle est la technologie du chauffage par le sol à infrarouge. Nous vous expliquerons comment faire un chauffage au sol par infrarouge de vos propres mains.

Caractéristiques spéciales

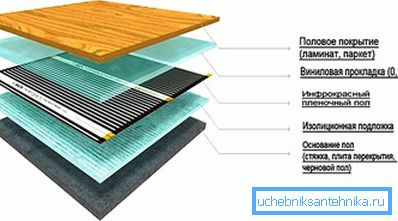

Gâteau de chauffage

Il y a d'abord eu la construction de sols en eau et, après un certain temps, de types de sols chauds avec câbles et tiges. Et, relativement récemment, il y a eu un développement de haute technologie du système de chauffage par film infrarouge IPO. Le chauffage des sols, des murs ou des plafonds de cette conception présente plusieurs avantages:

  • Faible en comparaison avec d’autres méthodes de chauffage, la consommation d’énergie est comprise entre 15 et 55 W / h pour 1 m?, En raison de la conductivité thermique élevée du carbone utilisé dans la construction, de l’utilisation d’un régulateur de température pour créer un mode de température confortable et un fonctionnement silencieux.
  • Haute fiabilité grâce à la connexion en parallèle d'éléments de circuit électrique. Lorsqu'un élément chauffant est grillé, le reste continue à fonctionner correctement.
  • Vous pouvez recouvrir la structure du film avec presque tous les matériaux: stratifié, parquet en bois, tapis, cloison sèche ou composite.
  • Installation facile sur une surface lisse, ce qui peut être fait par tout artisan à la maison qui ne possède pas de compétences professionnelles particulières. L'absence de découpes, d'emmanchures et de rainures ne nécessite pas l'utilisation d'un outil spécial - perforateurs et rainureuses.

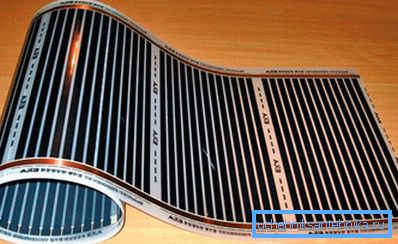

Matériel d'introduction en bourse

Matériel d'introduction en bourse

Un film thermique d’une épaisseur de 0,2 à 0,4 mm est utilisé pour la pose de la couche chauffante. Il est vendu en rouleaux de 50–100 cm de large et jusqu’à 50 m de long.

La découpe du film en nattes peut être réalisée à l'aide de lignes de découpe spéciales appliquées sur la surface; la désignation est claire pour tout le monde, il est donc difficile de la confondre avec des bandes chauffantes strictement interdites à la coupe.

Le film est constitué d'éléments chauffants - des bandes de 1,5 cm de large reliées par des pneus en cuivre argenté. À l'intérieur de chaque élément chauffant se trouve une pâte de carbone carbonée à base de graphite qui, lors du passage du courant électrique, émet un rayonnement infrarouge. Le spectre de rayonnement est en dehors de la plage visible de l'œil humain. La couche d'émetteur est laminée de manière fiable des deux côtés avec des couches denses de polymère non combustible ayant un point de fusion de 130 ° C. Il transmet la lumière ultraviolette et protège de manière fiable contre la pénétration d'humidité, les pannes mécaniques ou les circuits électriques. La surface du revêtement de film acheté est sélectionnée sur la base de:

  • Pas moins de 70–80% de la surface de la pièce pour le chauffage principal.
  • 30 à 40% de la surface pour le chauffage ou le chauffage d'appoint.

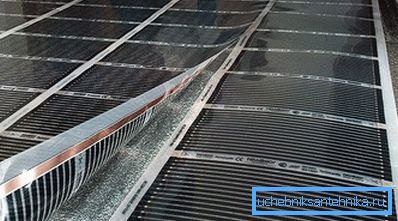

Installation progressive et installation du système de chauffage

Installation progressive et installation du système de chauffage

La pose est faite de manière uniforme. Pour le nivellement, les sols autonivelants sont utilisés, la taille autorisée des irrégularités est de ± 3 mm, le niveau est utilisé pour les mesures. Il est possible de niveler avec la méthode d'un phare en ciment et sable, après quoi la surface doit être nettoyée de la saleté et de la poussière.

Ensuite, vous devez disposer une couche d'imperméabilisation en matériaux spéciaux ou un film plastique d'une épaisseur de 50 microns.

Afin de minimiser les pertes de chaleur, il est nécessaire d'installer un isolant thermique à partir d'un substrat métallisé métallisé, d'une mousse de polyéthylène ou d'un film de polypropylène contrecollé. Cela correspond au côté réfléchissant. L'épaisseur de la couche avec la couche de feuille réfléchissante doit être de 3 à 5 mm.

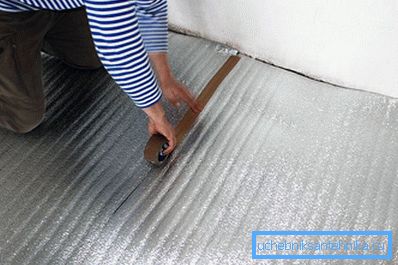

Substrat sous le sol chaud

Un liège technique non revêtu est utilisé si les sols sont recouverts de carreaux de céramique.

Ensuite, coupez l’introduction en bourse avec des ciseaux dans des nattes de la longueur requise selon un dessin préalablement compilé, en tenant compte du fait que la distance entre chaque mur doit être d’environ 20 cm. Les bandes doivent être dirigées vers le mur avec une prise de courant alimentée. Le long de ce mur, des cavaliers électriques sont fabriqués et un capteur de température est également installé.

Ne laissez pas d'outils tomber sur le film. Afin de ne pas endommager l'IPO, il vaut mieux ne pas attaquer les tapis.

Ensuite, il est nécessaire de sécuriser les joints avec du ruban adhésif, et les endroits des barres omnibus en cuivre coupées sont isolés avec des bandes de bitume incluses dans l'emballage du produit.

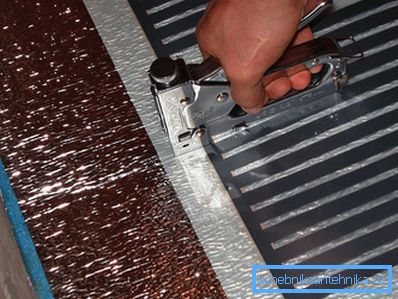

Support de film IR

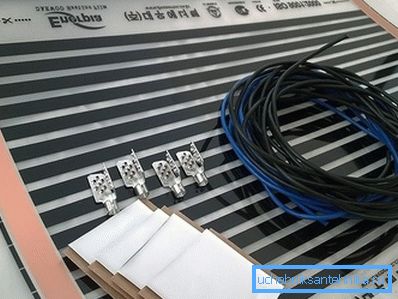

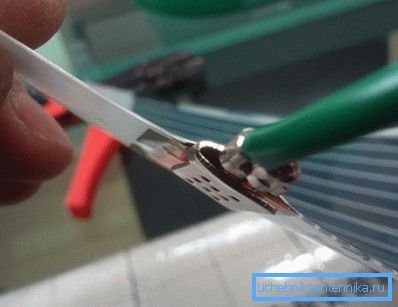

Les tapis du réseau électrique sont connectés en parallèle par des fils électriques - des cavaliers avec des clips aux extrémités. L'isolation est retirée des fils, la tige du terminal est mise en place, serrée et sertie. Il est nécessaire de positionner correctement la pince avec le fil sur les contacts des tapis. Un côté de la pince doit aller à l'intérieur de l'IPO, l'autre sur le bus en cuivre à l'extérieur. La pince est pressée des deux côtés par une pince. Les lieux de contact sont isolés par du mastic bitume.

Le diamètre des fils utilisés est calculé en fonction de la consommation électrique des cellules connectées en parallèle. Pour ce faire, la puissance nominale déclarée de IPO par 1 m2 multiplié par le carré. De ce fait, nous obtenons la puissance totale divisée par la tension du réseau I = P / U. Pour les tableaux spéciaux, nous déterminons le diamètre de la section transversale du cavalier en fonction de l'intensité de l'intensité actuelle. De même, le diamètre du câble d'alimentation est sélectionné. Par exemple, pour connecter toutes les cellules de 1,5 kW, il suffit d’avoir un fil de cuivre de 1,5 mm?.

Fil de connexion

Un tube avec une sonde de température est installé dans un revêtement thermo-isolant sous le film ou dans le sol d’une profondeur de 1 à 2 cm. Il se connecte au contrôleur de température. La tension d'alimentation de l'IPO est fournie par un capteur de température pendant la période de fonctionnement / fermeture du circuit.

Après l’installation, une connexion de test est établie avec le système. La tension du secteur est appliquée à l'entrée et le chauffage uniforme de tous les tapis est vérifié. S'il y a des problèmes, ils sont éliminés à ce stade. Le système de chauffage est prêt à fonctionner. Vous pouvez maintenant commencer à poser le revêtement de finition. Ainsi, il est possible d'isoler même un balcon froid ou une loggia, en créant des conditions confortables pour rester dans ces chambres.

Vidéo

Pour compléter la connaissance de la pose du plancher infrarouge, nous vous invitons à visionner la vidéo:

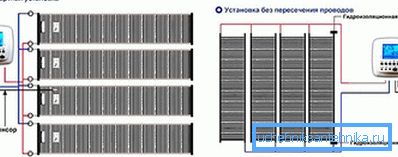

Schémas d'installation IPO

Introduction en bourse

Couper le film sur les tapis

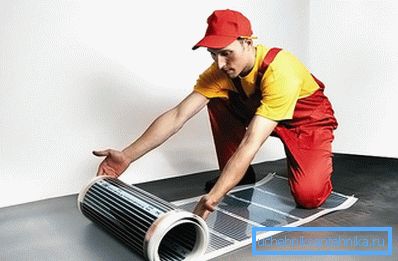

Disposition des tapis chauffants

Film infrarouge pour le chauffage par le sol

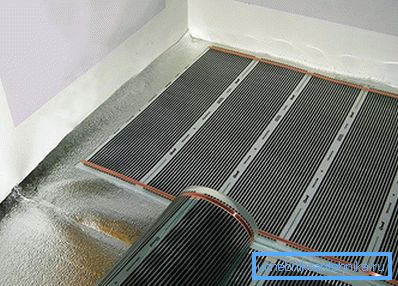

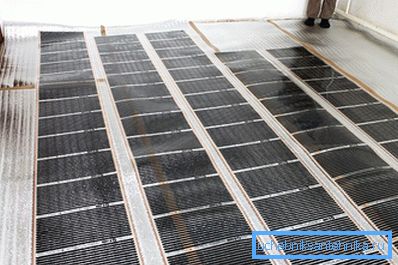

Disposition du film IR sur l'isolation thermique

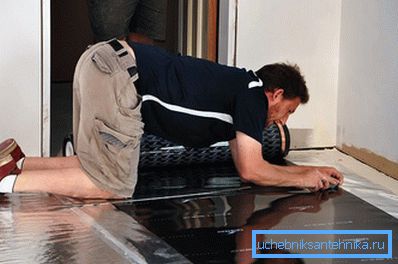

Connexion IPO

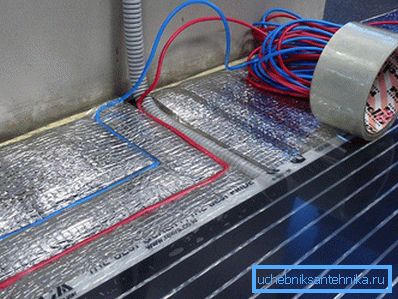

Pose de fils

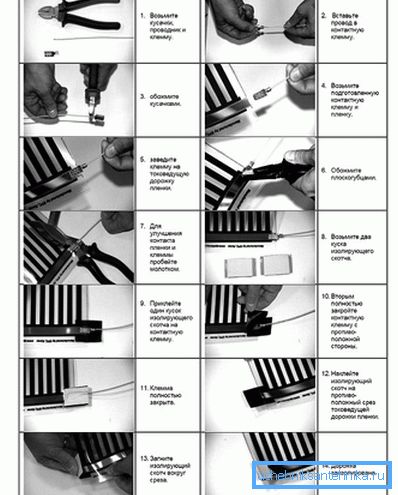

Instructions d'installation IPO

Plancher infrarouge sous le stratifié
