Comment fixer le radiateur au mur - procédure d'installation

Lors de l'installation du système de chauffage, il est extrêmement important d'installer correctement les radiateurs. Le processus de leur fixation au mur dépend en grande partie du matériau à partir duquel les structures de support sont fabriquées. Ci-dessous, nous examinons différentes manières de fixer le radiateur de chauffage au mur.

Informations générales

Non seulement leur esthétique, mais aussi le degré de transfert de chaleur dépendent de la qualité de l'installation de la batterie. Par conséquent, l'installation doit être effectuée en tenant compte des exigences de SNiP:

Bien entendu, les batteries doivent être fixées fermement et sûrement, car la durabilité de l'appareil et du conducteur thermique en dépend.

L'assemblée

La préparation

Avant de fixer le radiateur au mur, vous devez effectuer un travail préparatoire:

• Vous devez d’abord préparer un projet de système de chauffage. Le diagramme doit indiquer non seulement l'emplacement des appareils, mais également le conducteur thermique, ainsi que tous les autres éléments du système.
• Ensuite, vous devez marquer les zones où les appareils seront situés.
• Vient ensuite la préparation des appareils eux-mêmes - ils doivent être retirés de l'emballage, des bouchons à vis et de la grue de Mayevsky.

Ce travail préparatoire est terminé.

Installation de batteries en fonte

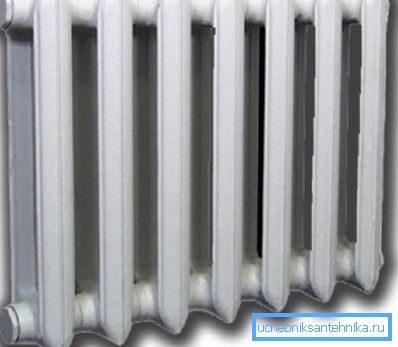

Dans un premier temps, nous verrons comment les radiateurs en fonte sont fixés au mur, car ils restent l’un des plus courants à ce jour.

Donc, ce processus est exécuté dans l'ordre suivant:

• La fixation des radiateurs en fonte au mur est compliquée par leur poids important. Par conséquent, il est nécessaire d'utiliser des attaches renforcées spéciales.

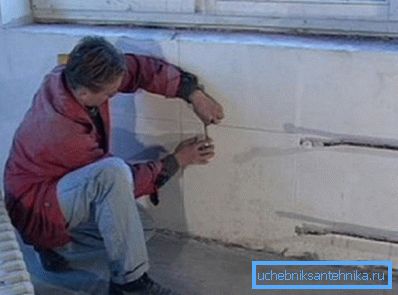

Les travaux d'installation commencent par la pose de marquages ​​sous les fixations. Cependant, leur position doit être vérifiée par niveau.

Ensuite, vous devez percer des trous pour les attaches. Pour cela, vous pouvez utiliser un poinçon.

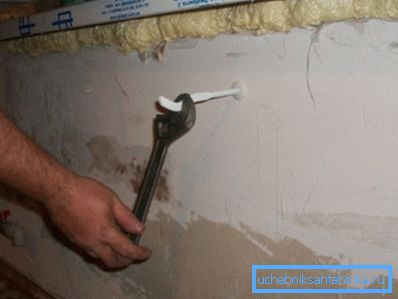

• Branchez ensuite les goujons dans les trous et vissez les supports sur lesquels l'appareil est suspendu.

• Après avoir monté la batterie, vérifiez sa position par niveau de construction.. S'il y a un écart, la position doit être corrigée. Pour ce faire, vous pouvez mettre un joint en caoutchouc sur le support.

• Après cela, il vous suffit de connecter l'appareil avec le caloduc. Ci-dessous, nous examinons de plus près comment cela se fait.

Faites attention! Pour les appareils dont la taille ne dépasse pas un mètre carré, un support suffit. Si la taille est plus grande, un support est ajouté à chaque mètre carré.

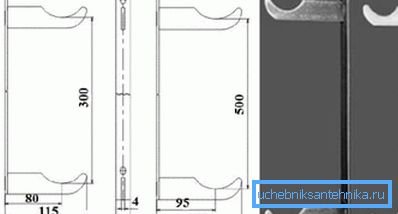

Ce processus est terminé. S'il est nécessaire de monter les radiateurs sur le mur de béton cellulaire, vous devez utiliser non pas des crochets spéciaux, mais des bandes de montage spéciales.

Et pour leur fixation devrait utiliser des chevilles spéciales pour le béton cellulaire. Au moins trois lattes de ce type doivent être installées par mètre carré.

Une autre façon d'installer des piles en fonte consiste à les installer sur le sol à l'aide de pieds spéciaux. En règle générale, les pieds sont fixés au sol à l'aide de vis ou de goujons tout en maintenant la batterie à l'aide de supports ou de chaînes réglables. Il est à noter que cette méthode d'installation est originale et jolie, en particulier dans les intérieurs classiques.

Faites attention! Souvent, les travaux d'installation impliquaient des entreprises qui vendaient des appareils de chauffage. Cependant, dans ce cas, leur prix augmente considérablement. Par conséquent, il est préférable de faire le travail vous-même.

Installation de batteries bimétalliques et en aluminium

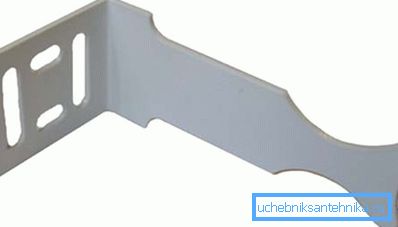

Nous allons maintenant voir comment les radiateurs en aluminium sont montés au mur, ainsi que les batteries bimétalliques. Ce processus n’est pas très différent de celui des appareils en fonte, mais des supports spéciaux sont utilisés à ces fins.

Le processus est exécuté dans cet ordre:

• Avant de fixer le radiateur bimétallique au mur, vous devez fixer les supports et marquer l’emplacement des goujons.
• Des trous supplémentaires sont faits pour les clous à cheville, après quoi les goujons sont eux-mêmes martelés.

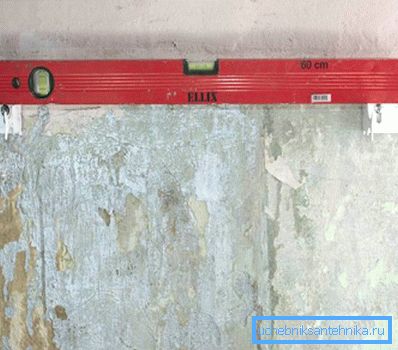

• Ensuite, les supports sont appliqués et les clous à cheville sont enfoncés dans la cheville. Chaque support de fixation du radiateur au mur doit être fermement fixé. Comme dans le cas précédent, la position des supports doit être vérifiée au niveau du bâtiment.

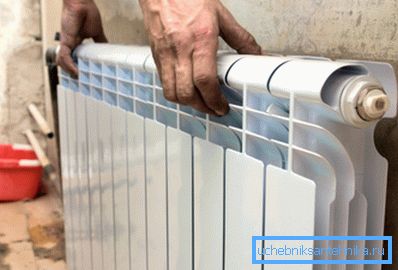

• Ensuite, les radiateurs bimétalliques sont directement fixés au mur, lesquels sont suspendus aux supports installés.

Faites attention! Vous ne devez pas retirer le film de polyéthylène dans lequel les produits sont livrés jusqu'à la fin des travaux d'installation.

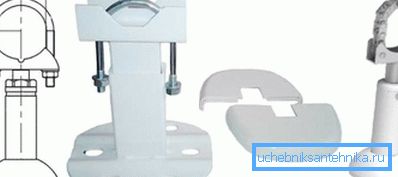

Ici, en fait, toutes les informations sur la façon de monter le radiateur au mur. Je dois dire que les panneaux bimétalliques et en aluminium peuvent également être installés au sol à l’aide de supports spéciaux.

Ces derniers sont de plusieurs types, certains sont fixés au sol et d’autres au mur, mais la charge principale est toujours au sol. Cette méthode de montage est une excellente solution si les murs sont fabriqués, par exemple, en cloison sèche.

Astuce! Avant de fixer l'appareil au mur, il est conseillé de fixer le penofol (mousse de polyéthylène recouverte d'une feuille d'aluminium sur un côté). Le matériau doit être placé avec du papier d'aluminium dans la pièce. Cela permettra d'augmenter le transfert de chaleur, car la chaleur sera réfléchie.

Caractéristiques de connexion

Après l'installation des appareils, il est nécessaire de les connecter à un conducteur de chaleur.

Une brève instruction sur la procédure à suivre ressemble à ceci:

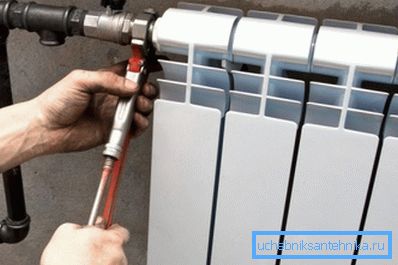

• Des adaptateurs pour différents types de canalisations sont vissés dans les entrées et les sorties. Dans certains cas, une vanne thermique de régulation est connectée directement à l'entrée.

A ce stade, il est important de garantir l'étanchéité des connexions filetées. Pour le scellement, vous pouvez utiliser du lin avec un scellant résistant à la chaleur ou du ruban adhésif.

• Ensuite, l’adaptateur ou la soupape thermique est connecté au pipeline, généralement une connexion filetée.
• Entre les exigences entrantes et sortantes, il est souhaitable de réaliser un cavalier (contournement).
• Après avoir connecté les piles de vos propres mains, vous devez les remplir de liquide de refroidissement et allumer le système. Il est nécessaire d’ouvrir les robinets en douceur afin d’éviter les coups de bélier et l’encrassement de la section interne.
• Lors du remplissage du système d'instruments, il est nécessaire de libérer de l'air à travers les robinets de Mayevsky.
• Ensuite, vous devez allumer le chauffage. Lors du test du système, il est souhaitable d’allumer le chauffage à la température maximale tout en inspectant soigneusement toutes les connexions. En cas de détection de gouttes de liquide de refroidissement, éteignez le système, vidangez l'eau et scellez le raccordement.

Faites attention! Pendant le processus de connexion, les surfaces adjacentes ne doivent pas être nettoyées avec des matériaux abrasifs, car cela entraînerait des connexions non étanches.

Ceci termine le processus de connexion de la batterie.

Conclusion

La fixation des radiateurs de chauffage au mur ne pose aucune difficulté - pour cela, vous devez installer des supports sur un seul niveau, conformément aux exigences du SNiP. Si la batterie ne peut pas être fixée au mur, vous pouvez utiliser les supports de plancher. Une attention particulière doit être portée au raccordement des appareils de chauffage.

Vous pouvez lire plus d'informations utiles sur ce sujet à partir de la vidéo dans cet article.
