Comment fonctionne le refroidisseur d'huile: conception et

En règle générale, le radiateur à huile pour 5-7 sections ou autres dimensions de type domestique est un boîtier en acier hermétique, rempli d'huile spéciale, et un chauffage électrique est installé à l'intérieur du réservoir, qui est connecté au réseau alternatif 220V.

Le principe de fonctionnement ici est assez simple: l'hélice électrique chauffe l'huile avec sa chaleur, qui à son tour transfère de la chaleur au boîtier métallique et la puissance de transfert de chaleur du dispositif de chauffage dépend de l'intensité de cette interaction. Plus en détail sur la conception du réchauffeur à mazout, ses avantages et inconvénients, nous en discuterons ci-dessous, ainsi que sur la vidéo dans cet article.

Radiateurs d'huile

À propos de la conception et de la dissipation thermique

Schéma général du refroidisseur d'huile:

1. le logement;
2. indicateur;
3. l'interrupteur;
4. plaque bimétallique;
5. micro-interrupteur;
6. régulateur de puissance;
7. cordon électrique;
8. la jambe;
9. élément chauffant;
10. vis de réglage

L’efficacité d’un radiateur à huile dépend directement de la surface de son corps: plus le transfert de chaleur est important et plus la température obtenue est élevée et la température des parois pouvant atteindre 110-150 ° C.

Par conséquent, un tel appareil est une batterie qui ne peut pas simplement être déplacée, mais généralement installée à l’endroit approprié, s’il est possible de l’alimenter.

• Bien entendu, l'intensité du chauffage ne peut pas rester dans le même mode. C'est pourquoi les fabricants fournissent à cet effet des instruments dotés d'interrupteurs tels qu'un thermostat., qui permettent un fonctionnement dans 2-3 modes. L’essence est la suivante: en réglant le bouton de l’interrupteur sur n’importe quelle position, vous utilisez un certain nombre de spires, c’est-à-dire qu’elles se ferment ou s’ouvrent;

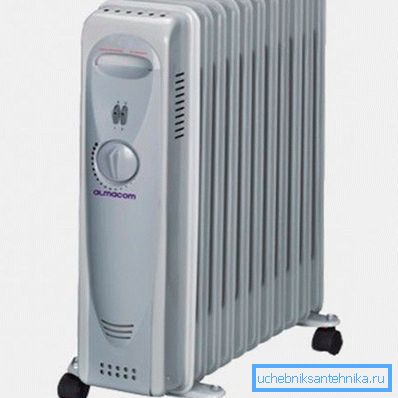

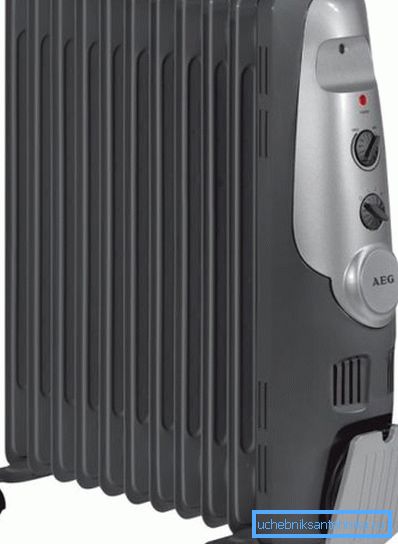

• Vous pouvez acheter un radiateur à huile pour 5 sections pour chauffer une petite partie de la pièce, mais ces appareils peuvent généralement être fabriqués dans de grandes tailles. - en règle générale, la limite comporte 14 sections;
• En cas de surchauffe (fermeture de l'interrupteur), afin d'éviter une explosion du refroidisseur d'huile (fissure du boîtier), celui-ci est fourni avec une soupape de sécurité spéciale au bas du boîtier métallique de l'appareil. Donc, avec une augmentation critique de la pression, il y a une décharge partielle d'huile.

Note Le principe général du radiateur à huile est la convection: l'air est chauffé par les parois chaudes du boîtier métallique et distribué dans toute la pièce.

Fonctionnement - Règles de base

Note Chaque fabricant prend en charge le fonctionnement de ses produits par l'utilisateur, qui est responsable de la garantie. Par conséquent, dans tous les cas, vous trouverez ci-joint le manuel d'utilisation du refroidisseur d'huile, ce qui vous permettra de l'utiliser avec le plus grand impact possible le plus longtemps possible.

Si vous avez acheté un tel appareil de chauffage, l’instruction relative au radiateur à huile attirera tout d’abord votre attention sur les mesures de sécurité à prendre lors du fonctionnement de l’appareil; il fonctionne toujours à partir du secteur 220 V, ce qui peut être dangereux non seulement pour la santé, mais aussi pour la vie humaine.

En règle générale, ces appareils sont conçus spécifiquement pour le 220V, mais il existe des exceptions. Par conséquent, avant de brancher la prise, vous devez vous assurer qu'elle est conforme à cette dernière.

Si vous décidez de laver ou de nettoyer le boîtier de l’appareil, il devrait alors être complètement mis hors tension, c’est-à-dire ne pas simplement basculer la clé de l’interrupteur, mais débrancher la fiche de la prise.

Des mesures similaires sont également utilisées dans les cas où le chauffage n'est pas nécessaire pendant une longue période, par exemple, si vous vous rendez quelque part ou si la période de chauffage prend fin. De plus, vous ne pouvez pas laisser l’appareil sans surveillance - il peut s’agir de votre absence pendant un jour, deux ou plus - il est mis hors tension.

Les radiateurs à huile sont conçus avec un bon design, mais si vous ne l’aimez pas, ne le recouvrez jamais - cela pourrait provoquer un incendie, en outre, il est recommandé d’installer le radiateur aussi loin que possible des objets inflammables tels que les meubles, rideaux, vêtements, lit et ainsi de suite. La distance aux objets d'inflammation rapide doit être d'au moins 90 cm.

En cas de détérioration du boîtier, n'essayez pas de le démonter vous-même. Vous ne pourrez pas refermer hermétiquement le conteneur à la maison. Cela n’est possible que dans des ateliers.

Lors du branchement, écartez le cordon d'alimentation de sorte qu'il ne touche pas le boîtier chaud, car cela pourrait entraîner la fusion de l'isolant et, par conséquent, un court-circuit. Faites particulièrement attention si des enfants sont constamment ou temporairement chez vous - la présence d'un tel appareil peut provoquer des brûlures.

Les chaufferettes au mazout sont exclusivement destinées à une utilisation en intérieur et ne doivent pas être utilisées à l'extérieur. De plus, il est déconseillé de les installer à proximité d'autres appareils de chauffage tels que poêles, batteries, poêles et foyers.

Vous ne pouvez pas utiliser le radiateur en cas d’équipement réseau défectueux - dommage au cordon, au thermostat ou à l’élément chauffant - apportez-le au centre de réparation où le prix des réparations sera faible, mais la sécurité sera assurée.

Paramètres de puissance de certains modèles

Spécifications ORION OOR

Note Tôt ou tard, la fin de la période opérationnelle arrive et le radiateur doit être éliminé. Avant de vous en débarrasser, vous devez toujours vidanger l'huile, comme indiqué dans les instructions du fabricant.

Fais le toi même

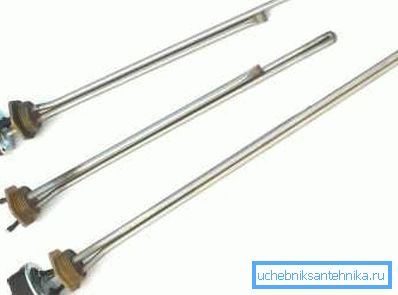

Si vous souhaitez fabriquer vous-même un radiateur de chauffage au mazout, vous aurez besoin d’un élément chauffant de type aiguille, comme sur la photo du haut, et d’un boîtier scellé en métal.

En tant que conteneur, vous pouvez utiliser une bouteille de gaz en marche, une vieille automobile ou un radiateur domestique à eau, ou même un morceau de tuyau d'un diamètre correct, soudé aux extrémités. Le nombre d'appareils de chauffage dépend de la puissance que vous souhaitez donner à votre produit.

Il est possible d'utiliser l'huile de machine ou de transformateur comme huile, mais l'huile de transformateur est toujours préférable, car elle est conçue pour fonctionner dans des conditions de température élevée. Vous aurez également besoin d'un thermostat, qui peut être assemblé à partir d'un commutateur thermique ou d'un commutateur de paquets conventionnel.

Etant donné que vous pouvez fabriquer vous-même un radiateur à huile à partir de différents réservoirs, vous devez prévoir un trou dans lequel vous pouvez verser de l'huile et insérer des éléments chauffants. Par conséquent, un radiateur en aluminium, bimétallique ou en fonte est le mieux adapté à cet usage.

Si vous utilisez de tels dispositifs, l'huile peut être versée en dernier en dévissant le capuchon supérieur gauche ou droit.

Sur le côté opposé à l'élément chauffant, un évent est créé - une grue Mayevsky est généralement utilisée à cet effet. Remplissez la structure assemblée avec de l’huile, scellez-la, purgez l’air et réalisez des tests en la connectant au réseau.

Conclusion

Je tiens à vous rappeler que pour les radiateurs à huile improvisés, il est impératif d’utiliser un thermostat à liquide qui éteint les équipements électriques lorsque le système est suffisamment chauffé. De plus, avant l’installation, vérifiez l’indicateur des éléments chauffants et, une fois assemblé, assurez-vous de vérifier la conception du boîtier pour votre propre sécurité.
