Comment installer des radiateurs de chauffage de vos propres

Lors de la prochaine rénovation d'un appartement, de nombreux propriétaires doivent tôt ou tard remplacer totalement ou partiellement le système de chauffage, dont l'un des composants les plus importants est le radiateur à eau. Il consiste en un ensemble de canaux d’écoulement d’eau à travers lesquels le réfrigérant chauffé circule, assurant ainsi le processus d’échange de chaleur entre l’eau chaude et l’air ambiant.

En cours de fonctionnement, les canaux d'écoulement de l'intérieur se recouvrent progressivement de dépôts de sel et s'encrassent sous l'effet de particules de rouille. Il est donc parfois nécessaire de les remplacer complètement.

Caractéristiques d'installation et de raccordement des radiateurs

Actuellement, vous pouvez trouver un grand nombre de radiateurs compacts et légers à vendre, que tout propriétaire d’appartement pourra éventuellement remplacer par ses propres mains en utilisant les outils ménagers habituels, sans avoir recours à des plombiers professionnels.

À titre indicatif, cet article fournit une instruction illustrée qui détaille le processus de remplacement automatique des radiateurs de chauffage dans un appartement résidentiel.

Préparer le site d'installation

Avant d'installer les radiateurs, fermez complètement l'alimentation en eau du système.

S'il existe une vanne d'arrêt près de chaque batterie, vous pouvez le faire directement dans l'appartement. Sinon, il est nécessaire de fermer la vanne d'arrêt commune de toute la colonne montante, qui se trouve généralement au sous-sol d'un immeuble résidentiel.

1. En veillant à ce qu'il n'y ait pas de pression dans le système, il est nécessaire de démonter les anciennes batteries, après quoi chaque tuyau d'admission doit être préparé pour l'installation de vannes d'arrêt;
2. Assemblez une nouvelle batterie à partir du nombre de sections requis et préparez des supports temporaires. Pour savoir comment installer des radiateurs sur le mur sous la fenêtre, suivez les recommandations ci-dessous.

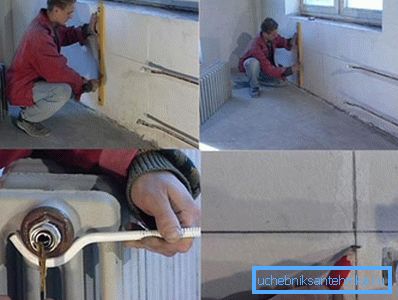

1. Mesurez la longueur totale de la niche de la sous-fenêtre et tracez une ligne verticale strictement le long du centre, puis recherchez le centre de l'axe longitudinal du radiateur et positionnez-le en face de la ligne tracée.

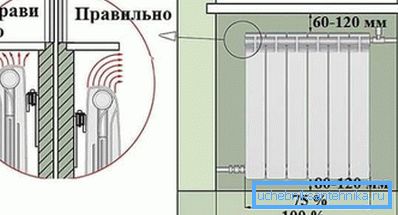

2. Au niveau du mur, tracez une ligne horizontale située à une distance de 60 à 120 mm du bas du seuil, qui correspondra au bord supérieur de la batterie;
3. Selon les lignes tracées, installez le radiateur sur des supports temporaires et effectuez les inscriptions sur le mur, indiquant l’emplacement pour la fixation des supports de fixation. En même temps, il est nécessaire de s’assurer que la distance entre la batterie et le sol est d’au moins 85-120 mm et que la distance au mur est d’environ 35-50 mm.

Astuce! Une fois la vanne d’arrêt commune fermée, il reste suffisamment de chaleur dans les étages supérieurs du système de chauffage rempli. Ainsi, avant de démonter la vieille batterie, vous devez préparer des récipients vides appropriés pour collecter les eaux de drainage.

Sélectionnez le type de connexion au système

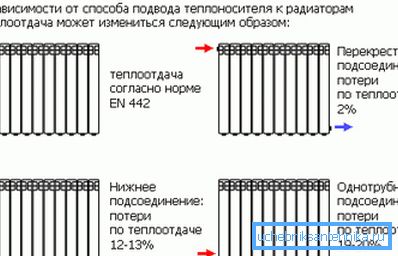

Dans les systèmes de chauffage résidentiels modernes, plusieurs types de connexions de batterie à eau sont utilisés, chacun étant utilisé en fonction des conditions spécifiques.

Pour que chaque propriétaire ait une idée de la manière d'installer correctement les radiateurs dans son appartement, les trois options de connexion les plus fréquemment utilisées seront listées ci-dessous.

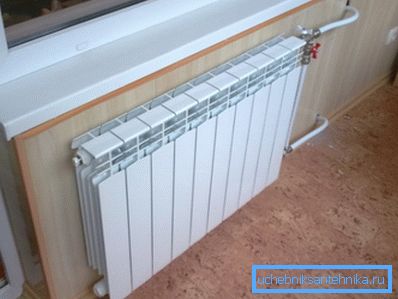

1. Connexion latérale unidirectionnelle fournit le meilleur transfert de chaleur, mais ne convient que pour les radiateurs simples, composés de 12 sections distinctes au maximum. Dans ce cas, l’alimentation en liquide de refroidissement est raccordée à l’entrée supérieure et la sortie à la sortie inférieure d’un côté de la batterie;

1. Méthode de connexion diagonale ou croisée vous permet de connecter de manière cohérente, sur une même ligne, plusieurs radiateurs pour chauffer une grande pièce. Dans ce cas, l’eau chaude est introduite par la buse supérieure d’un côté et la sortie par la buse inférieure de l’arrière de la batterie;

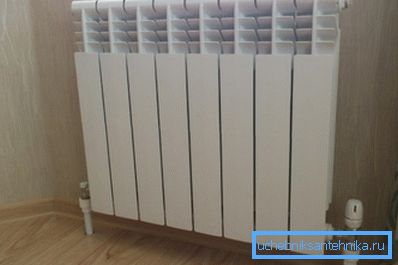

2. Méthode de connexion inférieure permet de masquer toutes les communications sous la plinthe ou dans l’espace souterrain, ce qui réduit considérablement le radiateur caloporteur. Dans ce schéma, l’eau chauffée entre d’une part dans la buse inférieure et de l’autre côté de la batterie.

Astuce! Il est recommandé d'installer un thermostat mécanique avec un contrôleur de température à l'entrée de chaque batterie. À première vue, le prix de cet appareil peut sembler élevé, mais son utilisation permet une utilisation plus efficace de la chaleur et réduit ainsi les coûts de chauffage annuels moyens.

Assemblage et installation de radiateurs

Dans de nombreuses quincailleries, vous pouvez acheter une batterie complète d'un type et d'une taille sélectionnés, qui est déjà assemblée à partir du nombre requis de sections et est tout à fait prête pour l'installation, mais avant d'installer le radiateur de chauffage vous-même et de le brancher sur un système d'alimentation en eau, vous devez l'équiper d'un ensemble de vannes.

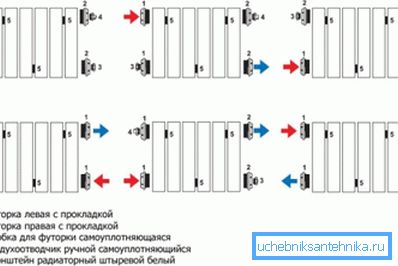

1. En fonction du schéma de câblage choisi, faites pivoter les deux bouchons traversants (futorki) vers les ouvertures requises du radiateur, qui seront utilisés pour connecter les connexions d'entrée et de sortie;
2. Enveloppez le troisième bouchon (futorka) dans lequel se trouve le trou supérieur le long du liquide de refroidissement supérieur, dans lequel vous devez installer une vanne Mayevsky nécessaire pour libérer l'air accumulé, puis un bouchon borgne dans le trou libre restant;

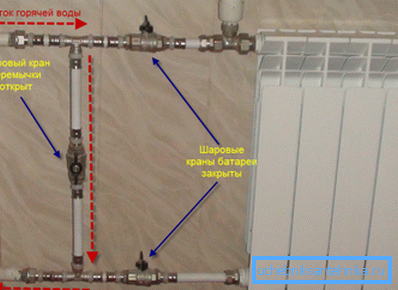

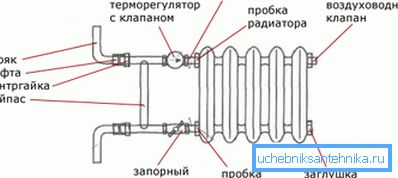

3. Installez un seul robinet à boisseau sphérique sur les canalisations d'alimentation et de retour et, devant eux, avec deux tés, montez le by-pass avec un robinet à boisseau sphérique à ouvrir qui doit être ouvert lors de l'arrêt ou du démontage de la batterie;

1. Selon le marquage effectué précédemment, montez les supports de palier sur le mur, installez le radiateur sur ceux-ci et fixez-les à l'aide de la fixation standard fournie dans le kit;

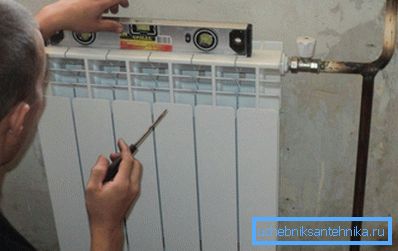

2. Lors du montage des supports par niveau, il convient de garder à l’esprit que le bord de la batterie sur lequel est installé le purgeur d’air Mayevsky doit être légèrement surélevé;

1. Raccordez les vannes d’entrée et de retour avec un connecteur «américain» avec une bride et un écrou à la bague correspondante sur le radiateur;
2. Pour vous assurer que la connexion est correcte et resserrer enfin toutes les connexions filetées, vous devez ouvrir le robinet d'entrée de la colonne montante, ainsi que les vannes à boisseau sphérique des conduites et remplir le système de liquide de refroidissement;
3. Si le chauffage électrique ou au gaz est autonome, effectuez un test de fonctionnement du système et laissez-le fonctionner pendant un certain temps dans des conditions optimales, puis vérifiez soigneusement l'absence de fuite.

Astuce! Lors de l'assemblage de tous les raccords filetés, il est impératif d'installer des joints en caoutchouc ou en silicone, inclus dans le kit d'installation standard pour la connexion des radiateurs à eau, que vous pouvez acheter dans n'importe quelle quincaillerie.

Conclusion

Le remplacement des batteries dans les appartements d'immeubles de grande hauteur est préférable au printemps-été, après la fin de la saison de chauffage. Comme à ce moment il n'y a pas de pression d'eau chaude dans le système de chauffage, le risque de brûlure est complètement éliminé et le risque d'inondation d'eau dans son appartement et celui voisin diminue.

En examinant attentivement la vidéo ci-jointe dans cet article, vous pouvez obtenir un guide visuel sur l’installation et la connexion de radiateurs à eau domestiques.
